Integrácia Reduxi s prevodníkom P1 a inteligentným meračom Siemens IM350/IM150 umožňuje získavanie údajov v reálnom čase, čo je kľúčové pre optimálnu flexibilitu systému.

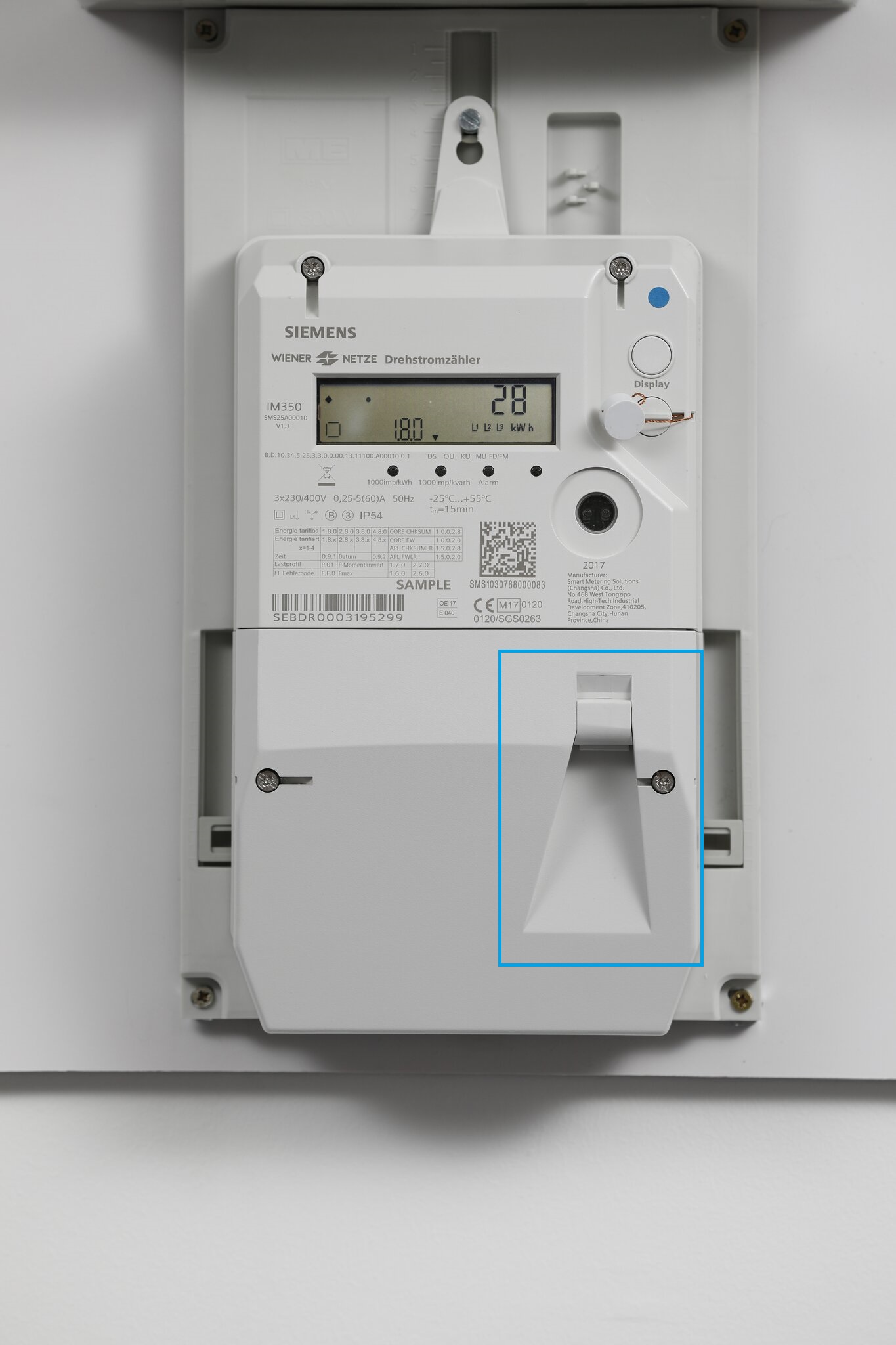

Obrázok: Port P1 na Siemens IM350

1. Komponenty pre nadviazanie spojenia s inteligentným meračom Siemens IM350/IM150

Komponenty:

Regulátor Reduxi v niektorých prípadoch zariadenie Reduxi Gateway, ak je potrebné ako prídavné zariadenie.
Prevodník P1 na RS485.
PoE injektor s jedným konektorom RJ12 samec a samica (zariadenie je potrebné na vytvorenie externého napájania dátovej linky).
Jeden kábel s dvoma konektormi RJ12.

2. Fyzické prepojenie medzi portom P1 na inteligentnom merači a ovládačom Reduxi s prevodníkom P1/RS485.

POZNÁMKA: Siemens IM350/ IM150 potrebuje EXTERNÉ NAPÁJANIE na aktiváciu odčítania z P1.

2.1 Zapojenie s prevodníkom P1/RS485:

Pripojenie, popis:

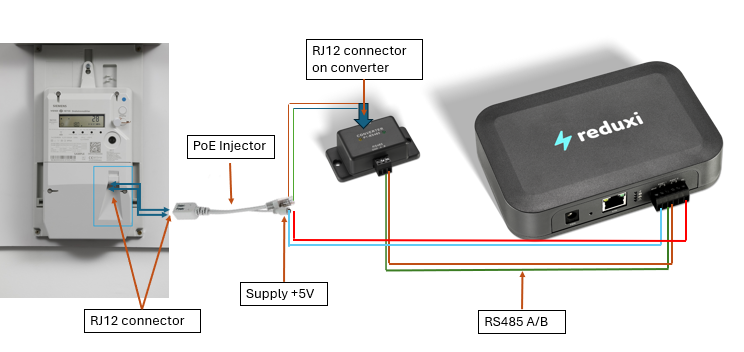

Port P1 na inteligentnom merači k PoE injektoru s káblom s dvoma konektormi RJ12.
Samec RJ12 konektora PoE injektora na samici konektor na prevodníku P1/RS485.
RS485 A a B PIN na prevodníku P1/RS485 na A a B PIN na RS485-1 alebo RS485-2 na ovládači Reduxi.
0/+5 V PIN z ovládača Reduxi pre napájací vstup na PoE injektore --> napájacie pripojenie pre dátovú linku.

Informácie o tom, ako pripojiť ovládač Reduxi k lokálnej sieti, nájdete na odkaze: Ako pripojiť ovládač Reduxi?

2.2 Pripojenie s konvertorom P1/Wi-Fi:

Pripojenie, popis:

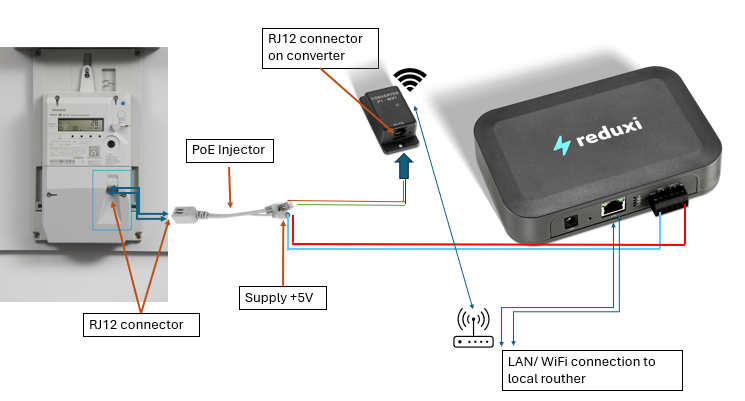

Port P1 na inteligentnom merači k PoE injektoru s káblom s dvoma konektormi RJ12.
Samec RJ12 konektora PoE injektora na samici konektor na P1/Wi-Fi prevodníku.
0/+5 V PIN z ovládača Reduxi pre napájací vstup na PoE injektore --> napájacie pripojenie pre dátovú linku.
Prenos dát medzi konvertorom P1/Wi-Fi a ovládačom Reduxi prebieha cez lokálnu sieť.

Informácie o tom, ako pripojiť ovládač Reduxi k lokálnej sieti, nájdete na odkaze: Ako pripojiť ovládač Reduxi?

Informácie o tom, ako pripojiť P1/WiFi k miestnej sieti, nájdete na odkaze: Reduxi Converter P1 WiFi

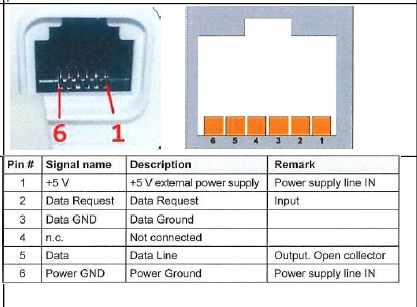

3. Definícia PIN pre rozhranie inteligentného merača s portom P1

POZNÁMKA: Napájacie kolíky sú definované pre PIN 1 = +5V a PIN 2 = 0V

Definícia PIN v nemčine:

4. Pridanie nového zariadenia (Siemens IM350/IM150)

Prihláste sa lokálne do aplikácie Reduxi configurator na ovládači a stlačte Pridať tlačidlo zariadenia.

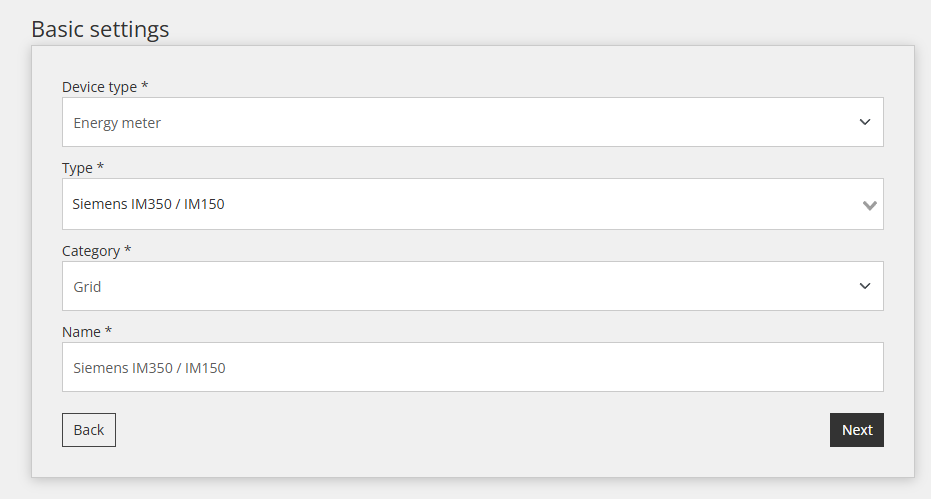

4.1 Základné nastavenia

V prvom kroku sú definované základné nastavenia:

Vyberte typ zariadenia: Smart meter,
Vyberte typ: Siemens IM350 / IM150
Pomenujte zariadenie

4.2 Konfigurácia zariadenia pre komunikačný kanál

Druhý krok zahŕňa konfiguráciu komunikačného kanála, ktorý je nevyhnutný pre komunikáciu medzi zariadeniami.

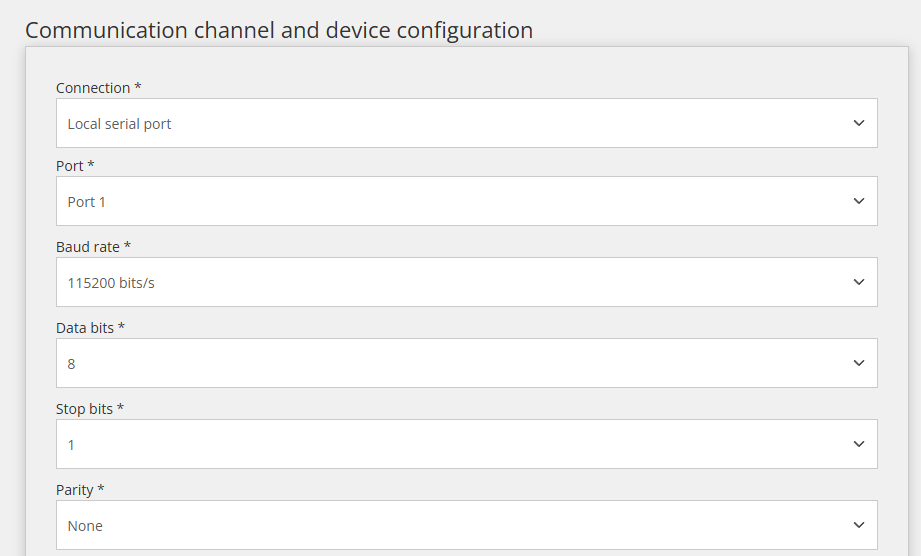

Prvá časť nastavení komunikačného kanála:

Druhá časť komunikačného kanála:

Sú potrebné ďalšie dva parametre:

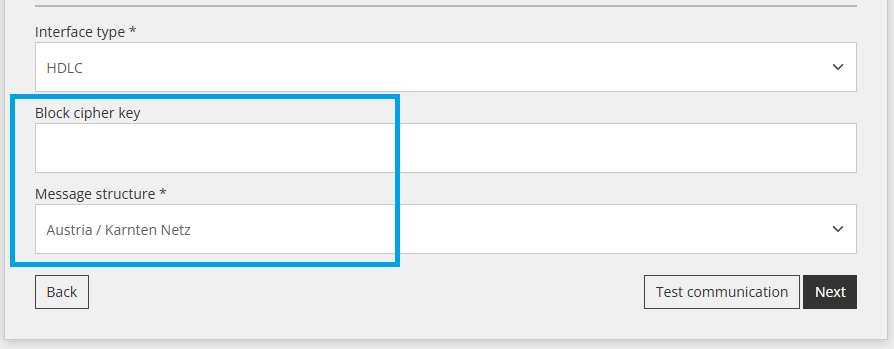

Blokový šifrovací kľúč (získaný od miestneho PDS)
Štruktúra správy (závisí od DSO)

4.3 Testovanie komunikácie

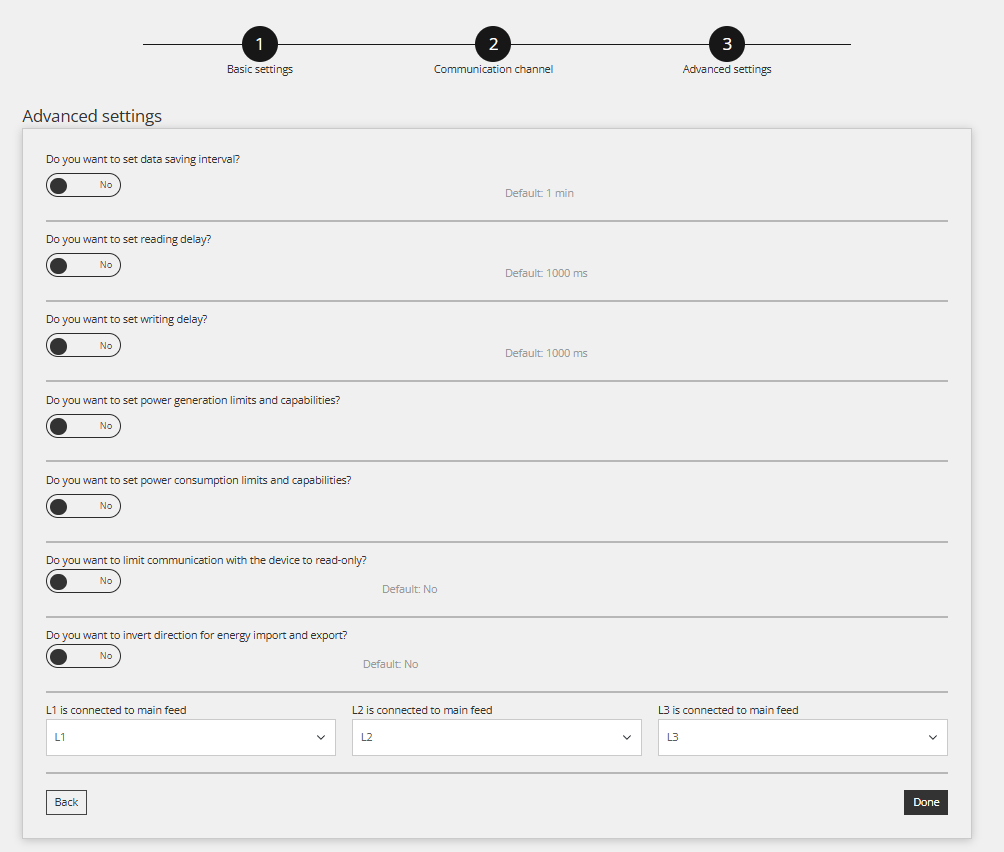

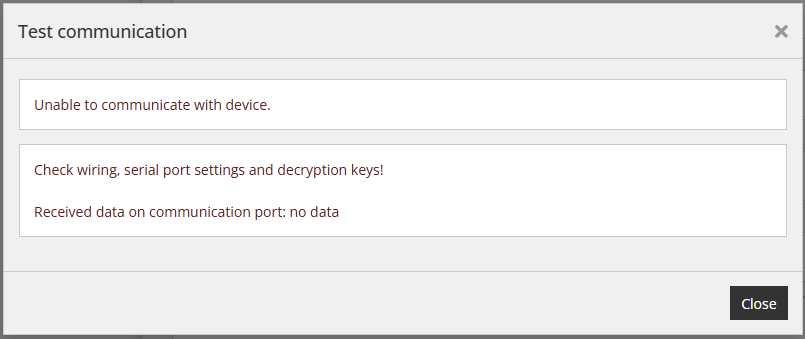

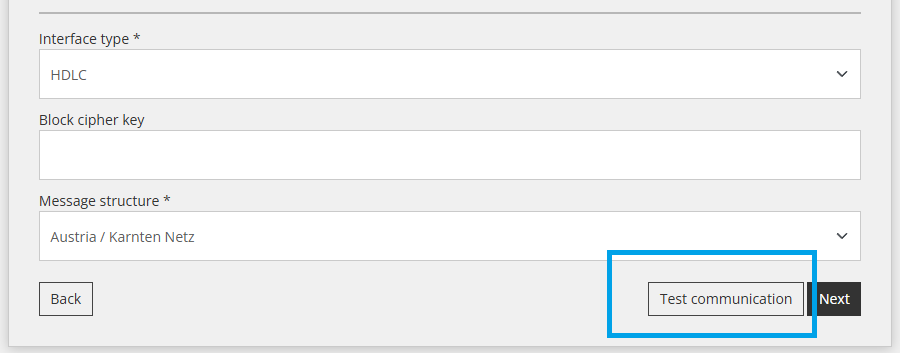

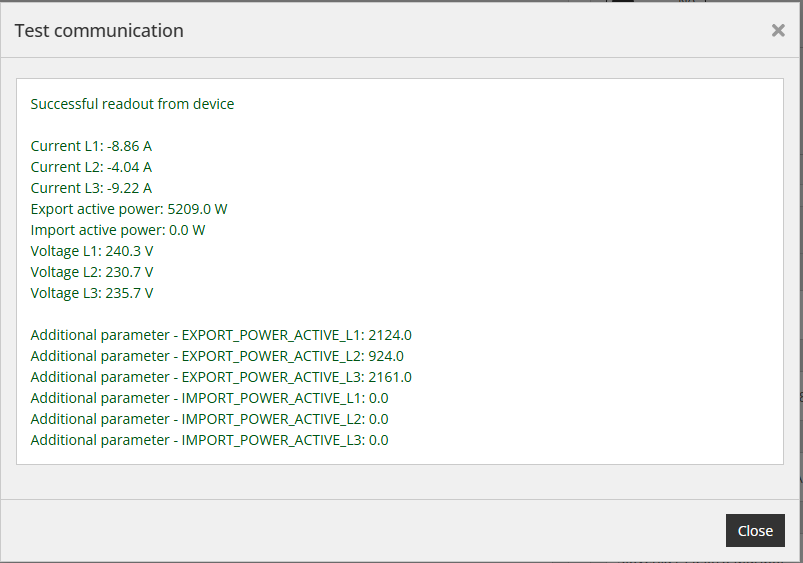

Pod všetkými poľami Komunikačného kanála spomenutými v predchádzajúcom kroku sa nachádza tlačidlo „Otestovať komunikáciu“. Toto tlačidlo sa používa na overenie, či spojenie medzi zariadeniami funguje správne.
