Ako pripojiť Pixii PowerShaper a Home (TCP/IP a RS485) k riadiacej jednotke Reduxi
Pripojte Pixii PowerShaper a Pixii Home k Reduxi Controller cez Modbus TCP/IP alebo Modbus RTU cez RS485.
Textový popis tohto obrázka

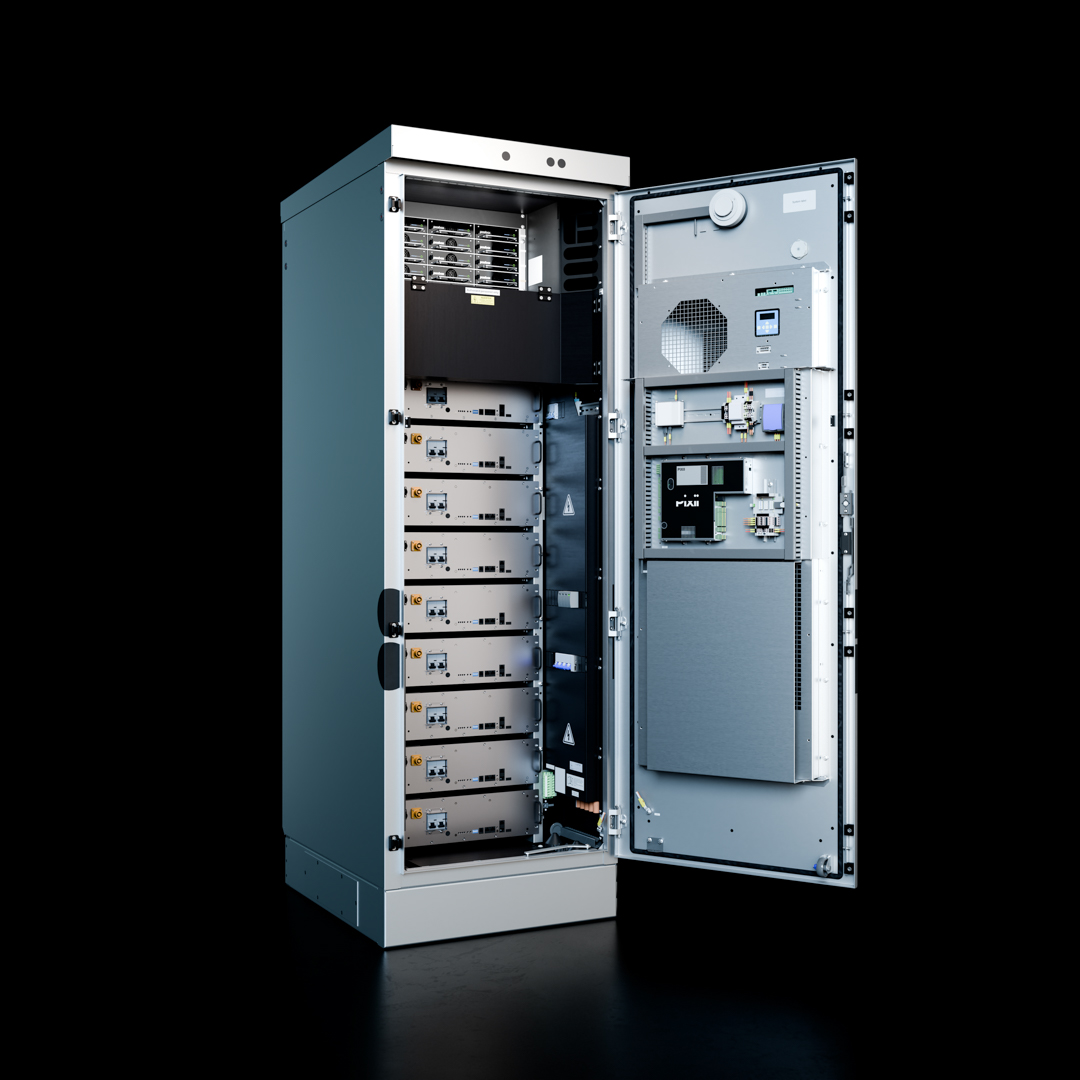

Fotografia vysokej sivej voľne stojacej batériovej skrine na čiernom pozadí s odrazivou podlahou. Dvere skrine sú otvorené doprava. Vo vnútri ľavý priestor zobrazuje zostavu batériových modulov v radoch s ovládacím zariadením hore; vnútro dverí nesie okrúhly ventilátor alebo vetraciu mriežku a ďalšie zariadenia. Žiadny čitateľný text ani popisy. Existujúci popis ju uvádza ako batériovú skriňu Pixii PowerShaper (obrázok výrobcu).
1 Technická dokumentácia
Pixii PowerShaper a Pixii Home podporujú dva nezávislé spôsoby komunikácie Modbus na integráciu s Reduxi Controller. Stránky výrobcu:
- Pixii PowerShaper – stránka produktu od výrobcu
- Pixii Home – stránka produktu od výrobcu
- Pixii document center – dátové listy a manuály od výrobcu
2 Potrebné vybavenie
Pripravte si nasledujúce. Naraz použite jeden spôsob komunikácie.
- Reduxi Controller (nainštalovaný a online)
- Pixii PowerShaper alebo Pixii Home
- Prístup k používateľskému rozhraniu Pixii (aplikácia Pixii Home App pre Pixii Home, webové rozhranie pre PowerShaper)
- Modbus TCP/IP: ethernetový kábel a lokálna sieť zdieľaná Pixii a Reduxi Controller
- Modbus RTU cez RS485: kábel RS485 a prístup do skrine Pixii (Pixii Gateway, Serial COM4)
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
3 Prehľad systému a zapojenie
3.1 Spôsoby komunikácie
Pixii PowerShaper a Pixii Home podporujú dva nezávislé spôsoby komunikácie:
- Modbus TCP/IP cez Ethernet
- Modbus RTU cez RS485 (Serial COM4)
Naraz sa používa iba jeden spôsob komunikácie. Závisí od návrhu miesta a dostupnej infraštruktúry.
3.2 Modbus TCP/IP
Modbus TCP/IP je odporúčaný a najčastejšie používaný spôsob. Prebieha cez Ethernet. Pixii a Reduxi musia byť v tej istej sieti IP. Uvedenie do prevádzky a riešenie problémov je jednoduchšie.
- Pripojte Pixii PowerShaper alebo Pixii Home do lokálnej siete ethernetovým káblom.
- Pripojte Reduxi Controller do tej istej lokálnej siete.
Príklady ethernetového pripojenia:
Textový popis tohto obrázka
Snímka obrazovky strany s inštalačnými pokynmi orezanej hore, s tromi odrážkami: Route RJ45 network cable from customer switch to cabinet plinth. Use left cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. Pod tým: vyblednutá fotografia vnútra sivej skrine zariadení s dvoma jednotkami v racku s chladiacimi rebrami vpravo. Červená šípka ukazuje na zástrčku kábla pri okrúhlom otvore vľavo od hornej jednotky. Čierny kábel vedie od zástrčky nadol k podstavcu skrine dole.
Textový popis tohto obrázka
Obrázok s pokynmi s tromi odrážkami hore: Route RJ45 network cable from customer switch. Use bottom cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. Pod tým: vľavo výkres vysokej úzkej sivej skrine pohľadom zľava spredu s otvorenými dverami; malý červený štvorec označuje miesto vpravo hore vo vnútri skrine. Bodkované červené čiary vedú od štvorca k veľkému detailu v červenom rámčeku vpravo. Detail zobrazuje montážnu dosku s dvoma svorkovnicami s popismi -X9 a -X10 (popisy sú malé), malým čiernym konektorom nad nimi a žltou súčiastkou hore. Červený štvorec označuje miesto ethernetového konektora.
Textový popis tohto obrázka
Schéma pripojenia skrine, sieťového switchu a Reduxi controller. Vľavo: vyblednutá fotografia vnútra sivej skrine s malým čiernym konektorom na hornom okraji. Sivý sieťový kábel vedie od tohto konektora k čiernemu priemyselnému sieťovému switchu s ôsmimi portmi RJ45 v strede (dva rady po štyri). Druhý sivý kábel vedie od switchu k tmavému Reduxi controller vpravo (logo reduxi, čierny zásuvný konektor vpravo dole). Okrem loga reduxi nie sú žiadne textové popisy.
3.3 Modbus RTU cez RS485
Modbus RTU cez RS485 použite, keď nie je dostupný Ethernet alebo sa vyžaduje sériová priemyselná zbernica. Je to sériové pripojenie, vyžaduje prístup do skrine a používa Pixii Gateway Serial COM4.
Textový popis tohto obrázka
Schéma z dokumentu výrobcu zobrazujúca čierny modul Pixii Gateway so zelenými zásuvnými svorkovnicami v dvoch pohľadoch, s červenými vodiacimi čiarami a popismi. Prvý pohľad (popis Figure 2.2 Left side view): popisy svorkovníc na ľavom okraji zhora nadol: AC Grid voltage measurement, Fan feed and control, Digital inputs, Temperature measurement, Contactor control, Heater control, Aux power, Battery measurement. Na module je vytlačené logo Pixii. Druhý pohľad (modul otočený, horná časť odrezaná na vrchu druhej sekcie): popisy USB, Module CAN connection, 2x USB, Serial COM2, 3, Serial COM4, CAN 2, Inputs and outputs, Relay outputs, Power In a Earthing screw (ukazuje na ľavý dolný roh).
- RS485 sa nachádza na Pixii Gateway
- Pripojovacie miesto: Serial COM4
- Fyzický prístup: vo vnútri skrine Pixii
- Odkaz: Figure 2.3 – Right side view (Serial COM4)
4 Konfigurácia zariadenia na Pixii
Nakonfigurujte iba sekciu spôsobu, ktorý používate: 4.1 až 4.3 pre Modbus TCP/IP, 4.4 až 4.6 pre Modbus RTU cez RS485.
4.1 Sieťové nastavenia (Modbus TCP/IP)
Vstúpte do používateľského rozhrania Pixii (aplikácia Pixii Home App pre Pixii Home, webové rozhranie pre PowerShaper) a prejdite do Communication → Network settings.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Pixii. Ľavé tmavé menu s názvom Menu: Service Settings (zvýraznené), System, Battery, Converters, Meter, Communication (orámované azúrovou), Gateway, Setup guides, Phone view, Logout. Hlavná oblasť, horný rad: Status (zelená značka), Service: Adaptive peak shaving, Extended status 6300, Time 11:01. Tri ukazovatele: Grid power -4.1 kW; Power Shaper 0.1 kW; Load power -4.2 kW. Zdroje: L1 234 V, L2 233 V, L3 235 V; PV Source: 5 W. Dlaždica Battery: 53.5 V, 89.8 %, 2.2 A, 28.0 °C, Last calibration: N/A. Záťaže: P: -4241 W. Stav skrine: Door Closed, Fans Ok, Smoke det Ok, Earth Fault Ok. Logo Pixii. Pod tým: čiarový graf History s legendou Battery voltage, SoC, PowerShaper, Meter power a osami pre napätie batérie (0 až 64), SoC (0 až 120), výkon (-10k až 10k). Karty dole: Overview, Voltages.
Nastavte:
- IP adresa (odporúča sa statická IP adresa)
- Maska podsiete
- Brána (ak je potrebná)
Zapíšte si IP adresu Pixii. Budete ju potrebovať na konfiguráciu v Reduxi.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Pixii, stránka Network setting. Ľavé tmavé menu: Communication, Back, TCP/IP, MQTT, HTTPS, E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. Hlavička: Site: Tolvmansgatan – Hybrid, Logged in as: installer. Polia: Type: DHCP (sivý rozbaľovací zoznam); Name: Wired connection 1; Host name; Address (ipv4), orámované azúrovým obdĺžnikom; Mask; Gateway; Obtain DNS server address automatically: políčko nezaškrtnuté; DNS1: 8.8.8.8; DNS2: 8.8.4.4; NTP1: 0.pool.ntp.org; NTP2: 1.pool.ntp.org; NTP3: 2.pool.ntp.org; NTP4: 3.pool.ntp.org; NTP used: 2.pool.ntp.org. Tlačidlá: Edit, Save (sivé).
4.2 Modbus TCP
Prejdite do Menu → Communication → Modbus a nastavte:
| Parameter | Hodnota |
|---|---|
| Povolené | Yes |
| Type | TCP/IP |
| Port TCP |
502 (predvolené) |
Uložte nastavenia.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Pixii. Ľavé tmavé menu s názvom Communication s položkami: Back, TCP/IP, MQTT, HTTPS (s ikonou cloudu), E-mail, SMS, Serial ports, Modbus (zvýraznené azúrovým rámčekom), Certificates, Multicabinet. Text hlavičky: Site: Tolvmansgatan – Hybrid, Logged in as: installer. Hlavný panel s názvom Modbus setting: Enabled: zaškrtnuté; Type: TCP/IP v4 (zelený rozbaľovací zoznam); Msg. lifetime: 60; Listen to all: zaškrtnuté; TCP/IP client port: sivé, hodnota; Multicabinet regulation type: Multiple Services. Tlačidlá: Save, Set default.
4.3 Typ regulácie Multicabinet (vyžaduje sa pre Modbus TCP)
Prejdite do Menu → Communication → Modbus. K dispozícii sú dve možnosti:
Multiple Services
- Interná riadiaca logika Pixii je aktívna
- Reduxi pôsobí ako nadradený systém
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Pixii, stránka Service Settings, hlavička Site: Tolvmansgatan – Home, Logged in as: installer. Ľavé tmavé menu Menu (vľavo odrezané): Service Settings, System, Battery, Converters, Meter, Communication, Gateway, Setup guides, Phone view, Logout. Rozbaľovací zoznam profilu: None, zelený štvorec, tlačidlo Set, sivé pole zobrazujúce None. Zoznam Unused services so šípkami prehrávania: Scheduler, Demand response, Adaptive peak shaving, Target SoC, Voltage Support, Power control, Peak shaving. Pravý zoznam s nadpisom Run by priority, Enable services (políčko zaškrtnuté) je prázdny a orámovaný červeným obdĺžnikom. Tlačidlá: Save, Refresh, Guide, Back.
Simple Modbus
- Reduxi preberá plné riadenie
- Pixii pracuje ako riadené zariadenie
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Pixii. Ľavé tmavé menu s názvom Communication: Back, TCP/IP, MQTT, HTTPS (s ikonou cloudu), E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. Hlavička: Site: PIXII Vassundavägen 178, Logged in as: installer. Panel Modbus setting: Enabled: zaškrtnuté; Type: TCP/IP v4 (zelený rozbaľovací zoznam); Msg. lifetime: 60; Listen to all: zaškrtnuté; TCP/IP client port: sivé pole; Multicabinet regulation type: Simple. Tlačidlá: Save, Set default.
Aby systém správne reagoval, aktivujte Demand Response. Kliknite na tlačidlo prehrávania (posuňte ho doprava) a nastavenie uložte.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Pixii v dvoch častiach. Ľavé tmavé menu s názvom Communication: Back, TCP/IP, MQTT, HTTPS (s ikonou cloudu), E-mail (jemne zvýraznené), SMS, Serial ports, Modbus, Certificates, Multicabinet. Hlavička: Site: Lärlingsgatan 16, Logged in as: installer. Stránka Service Settings: rozbaľovací zoznam profilu: None, zelený štvorec, tlačidlo Set a sivé pole zobrazujúce None. Ľavý zoznam Unused services so šípkami prehrávania: Scheduler, Peak shaving, Target SoC, Voltage Support, Power control. Pravý zoznam s nadpisom Run by priority, Enable services (políčko zaškrtnuté): jedna položka Demand response so štvorcom zastavenia, šípkami nahor a nadol a zelenou značkou zaškrtnutia. Oba zoznamy majú vodorovný posuvník. Tlačidlá dole: Save, Refresh (s obrysom), Guide, Back.
4.4 Rola Multicabinet (vyžaduje sa pre RS485)
Prejdite do System → General settings.
| Systém | Multicabinet role |
|---|---|
| Systém s jednou skriňou | Klient |
| Systém s viacerými skriňami | Jedna skriňa: Master. Všetky ostatné: Client. |
4.5 Sériový port (RS485)
Prejdite do Menu → Communication → Serial ports. Vyberte kartu Serial Port 4 (COM4) a nakonfigurujte:
| Parameter | Hodnota |
|---|---|
| Povolené | Yes |
| Rýchlosť (baud rate) | 19200 |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
Uložte nastavenia.
4.6 Modbus RTU
Prejdite do Menu → Communication → Modbus a nastavte:
| Parameter | Hodnota |
|---|---|
| Povolené | Yes |
| Type | RS485 RTU |
| Message lifetime | 60 |
| Serial port identity | 4 |
| Serial Modbus address |
1 (jedna skriňa) |
| Multicabinet regulation type | simple |
V systémoch s viacerými skriňami potrebuje každá skriňa jedinečnú adresu Modbus.
Uložte nastavenia.
5 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
6 Pridanie Pixii do Reduxi Controller
Tento krok je pre oba spôsoby komunikácie rovnaký, líši sa iba vybraný typ pripojenia.
6.1 Základné nastavenia
Prihláste sa do Reduxi Configurator (pozri bod 5) a kliknite na + Add device.
Textový popis tohto obrázka
Snímka obrazovky ľavého bočného panela Reduxi Configurator. Hore: logo reduxi s textom CONFIGURATOR. Zbalené sekcie: Devices (ikona plus) a Strategies (ikona plus). Pod nimi dve tlačidlá vedľa seba: Add device (ikona plus, označené modrým zvýrazňovacím rámikom) a Add strategy (ikona plus). Pod nimi dve položky: Settings a Profile. Oblasť vpravo od bočného panela je prázdna biela.
V prvom kroku definujte základné nastavenia:
- Device type:
Battery - Type:
Pixii PowerShaperaleboPixii Home - Name: názov podľa vášho výberu
Textový popis tohto obrázka
Snímka obrazovky sprievodcu pridaním zariadenia v Reduxi Configurator, krok 1 z 3. Ukazovateľ priebehu s tromi krokmi: 1 Basic settings (aktívny, čierny kruh), 2 Communication channel (sivý), 3 Advanced settings (sivý). Nadpis: Basic settings. Polia: Device type * : prázdny rozbaľovací zoznam; Type * : prázdny rozbaľovací zoznam; Name * : prázdne textové pole. Tlačidlá: Back (vľavo dole), Next (vpravo dole, tmavé).
6.2 Nastavenia komunikácie
Vyberte typ komunikácie a podľa neho nastavte parametre. Použite hodnoty, ktoré ste nastavili na Pixii (pozri bod 4).
| Typ komunikácie | Použitie |
|---|---|
TCP/IP |
Modbus TCP |
Serial RS485 |
Modbus RTU |
Textový popis tohto obrázka
Snímka obrazovky sprievodcu Reduxi Configurator s tromi krokmi: 1 Basic settings (hotový, čierny), 2 Communication channel (aktuálny, čierny), 3 Advanced settings (sivý). Nadpis: Communication channel and device configuration. Connection *: TCP/IP. IP *: prázdne. Port *: 502. Modbus unit ID *: 2, orámované modrým obdĺžnikom. Tlačidlá: Back, Test communication, Next (tmavé).
6.3 Test komunikácie
Kliknite na Test communication v dolnej časti sprievodcu. Test raz načíta údaje z Pixii a nič neuloží. Ak test uspeje, kliknite na Done: zariadenie vytvorí iba Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.50.243, s tlačidlom 'Scan for IP'. Port *: 502, s tlačidlom 'Test port'. Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo). Tlačidlo Done je označené azúrovým rámčekom.
Test vráti jeden z dvoch výsledkov:
Textový popis tohto obrázka
Snímka obrazovky dialógu s názvom "Test communication" s tlačidlom zavretia (x) vpravo hore. Zelený text v rámčeku s obsahom: "Successful readout from device". Uvedené hodnoty: Error: false; Battery voltage: 53.34 V; Grid active power: 1077 W; PV export active energy: null Wh; PV voltage: null V; Load import active energy: 2293200 Wh; Grid import active energy: 2402100 Wh; PV current: null A; Battery state of charge: 88 %; Battery export active energy: 83000 Wh; Battery import active energy: 87400 Wh; Off-grid: false; Battery active power: -9 W; Battery min. active power: -10668 W; Load active power: 994 W; Battery current: -0.17 A; Battery max. active power: 5334 W; Grid export active energy: 100 Wh; State name: NORMAL; PV active power: null W; PV min. active power: null W; Inverter active power: 985 W. Tlačidlo vpravo dole: Close.
Textový popis tohto obrázka
Snímka obrazovky dialógu s názvom Test communication (zatvárací krížik vpravo hore). Prvé okno: Unable to communicate with device. Druhé okno s červeným textom: Unable to communicate with null on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. ping: null: Name or service not known. Tlačidlo: Close (tmavé).
6.4 Pokročilé nastavenia
Rozšírené nastavenia sú voliteľné. Závisia od potrieb miesta, kde je Reduxi Controller nainštalovaný. Po dokončení všetkých rozšírených nastavení stlačte Done vpravo dole.
Textový popis tohto obrázka
Snímka obrazovky sprievodcu pridaním zariadenia v Reduxi Configurator, krok 3 z 3 (Advanced settings). Ukazovateľ priebehu s tromi čiernymi kruhmi 1 Basic settings, 2 Communication channel, 3 Advanced settings (aktívny). Nadpis: Advanced settings. Osem otázok áno/nie, každá s vypnutým prepínačom a malou nápovedou predvolenej hodnoty vpravo: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No); Do you want to exclude device from summary? (posledná otázka, malý text; Default: No). Spodný riadok s tromi rozbaľovacími zoznamami: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Tlačidlá: Back (vľavo) a tmavé tlačidlo vpravo (malý popis, znie Done).
7 Kontrola nameraných hodnôt a nastavenie riadenia
7.1 Nastavenia riadenia pre zariadenia Pixii
Systém Pixii riadite jedným z dvoch spôsobov (pozri bod 4, bod 4.3). Podľa možnosti nastavte zodpovedajúci control type v Reduxi Configurator pre každé zariadenie Pixii, ktoré pridáte.
Pre Multiple Services nakonfigurujte zariadenie v časti Devices – Pixii – Details – All settings podľa obrázka:
Textový popis tohto obrázka
Snímka obrazovky Reduxi Configurator s dvoma panelmi. Ľavý panel Communication channel: Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Pravý panel Device configuration: Modbus unit ID *: 1. Is PV installed? *: prepínač nastavený na No. Control mode *: EMS by Pixii (Multiple Services), so sivým textom nápovedy Select control mode of inverter.
Pre Simple Modbus nakonfigurujte zariadenie v časti Devices – Pixii – Details – All settings podľa obrázka:
Textový popis tohto obrázka
Snímka obrazovky Reduxi Configurator s dvoma panelmi. Ľavý panel Communication channel: Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Pravý panel Device configuration: Modbus unit ID *: 1. Is PV installed? *: prepínač nastavený na No. Control mode *: EMS by setpoint (Simple Modbus), so sivým textom nápovedy Select control mode of inverter.
7.2 Posledné merania
Po nadviazaní komunikácie skontrolujte ako ďalší test hodnoty v časti Devices – Pixii PowerShaper v Reduxi Configurator.
Textový popis tohto obrázka
Snímka obrazovky stránky zariadenia Reduxi pre tepelné čerpadlo, karta Last measurements (karty: Last measurements, Analysis, Archive; vpravo hore rozbaľovací zoznam a ikona obnovenia). Horné dlaždice: "Control type" s tlačidlami Auto (tmavé) a Manual (zvýraznené tyrkysovou, vybrané); druhá dlaždica s radom štyroch malých tlačidiel, jedno zvýraznené tyrkysovou (malé popisy: Off.). Karta "Current": tri hodnoty 0.55, 0.57, 0.59 (popisy fáz a jednotky malé). Karta "Power": tri hodnoty 0.4, 0.0, 0.4. Karta "Energy": jedna hodnota 78.7. Karta "Other": riadky s hodnotami OFF, MANUAL, OFF, OFF, ON. Karta "Settings": hodnoty Voltage 246.00, 244.40, 246.30. Každá hodnota má malú časovú značku.
7.3 Povolenie riadenia cez Reduxi
Na pokročilé riadenie batérie zapojte zariadenie do stratégie systému Reduxi. V časti Devices – Pixii PowerShaper alebo Pixii Home v Reduxi Configurator nastavte control type na AUTO. Iba vtedy príkazy stratégie ovplyvnia batériu.
Ak chcete dosiahnuť maximálnu flexibilitu a zníženie nákladov na energiu pri dynamických cenách a dynamických tarifách, definujte stratégiu podľa postupu v Stratégie pre Reduxi Controller.
Po pridaní zariadenia ho môžete sledovať a ovládať aj cez aplikáciu Reduxi.
✓ Zhrnutie
Príprava (body 1–3): Prečítajte si stránky výrobcu a vyberte jeden spôsob: Modbus TCP/IP cez Ethernet (odporúčané) alebo Modbus RTU cez RS485 na Serial COM4.
Pixii (bod 4): Nastavte sieťové a Modbus nastavenia na Pixii. TCP: IP adresa, port 502, typ regulácie Multicabinet. RTU: rola Multicabinet, sériový port 4 s 19200 baud a nastavenia Modbus.
Pridanie do Reduxi (body 5–6): Otvorte Configurator a pridajte zariadenie s typom Pixii PowerShaper alebo Pixii Home. Vyberte TCP/IP alebo Serial RS485. Spustite Test communication.
Uvedenie do prevádzky (bod 7): Nastavte control type pre vašu možnosť Pixii, skontrolujte Last measurements a nastavte control type na AUTO.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Test komunikácie zlyhá | Skontrolujte, či sú Pixii a Reduxi Controller v tej istej sieti IP a či sú IP adresa a port 502 správne (TCP). Pri RTU skontrolujte, či nastavenia sériového portu na Pixii zodpovedajú nastaveniam v Reduxi (pozri bod 4). |
| Komunikácia Modbus nefunguje | Reštartujte Pixii. |
| Treba zmeniť typ regulácie Multicabinet | Typ regulácie Multicabinet môže zmeniť iba podpora Pixii. |
| Príkazy Reduxi nemajú na Pixii žiadny účinok | Skontrolujte, či je pri Simple Modbus aktivovaný Demand Response (pozri bod 4) a či je control type v Reduxi AUTO (pozri bod 7). |
| Pripojenie RS485 sa nenašlo | RS485 je na Pixii Gateway, Serial COM4, vo vnútri skrine Pixii. |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
