Pripojte a nakonfigurujte ovládač Pixii Powershaper a Home Reduxi (TCP/IP a RS485)

1. Prehľad

Pixii PowerShaper a Pixii Home podporujú dva nezávislé spôsoby komunikácie Modbus na integráciu s ovládačom Reduxi:

Podporované komunikačné režimy:

• Modbus TCP/IP preko Etherneta
• Modbus RTU preko RS485 (serijska vrata COM4)

Uporablja se samo ena komunikacijska metoda naenkrat, odvisno od zasnove lokacije in razpoložljive infrastrukture.

2. Komunikacijska možnost A – Modbus TCP/IP

2.1 Opis

Modbus TCP/IP je priporočena in najpogosteje uporabljena komunikacijska metoda.

Značilnosti:

• Komunikacija preko Etherneta
• Pixii in Reduxi morata biti v istem IP omrežju
• Lažja namestitev in odpravljanje težav

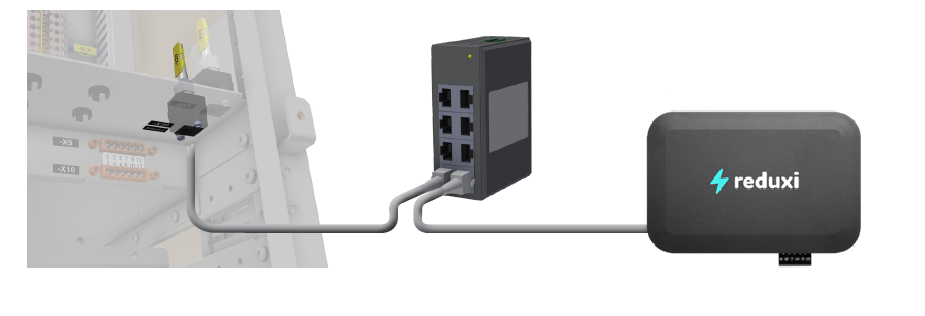

2.2 Fizična povezava – Modbus TCP/IP

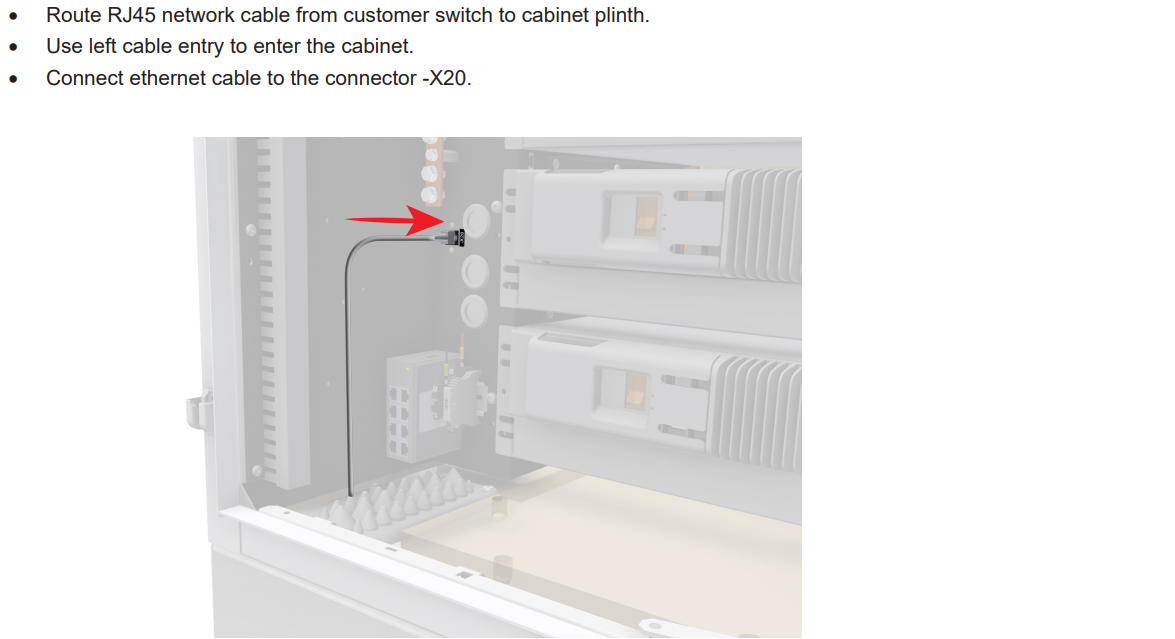

1. Napravo Pixii PowerShaper / Pixii Home povežite z lokalnim omrežjem s pomočjo Ethernet kabla.
2. Nadzornik Reduxi povežite z istim lokalnim omrežjem.

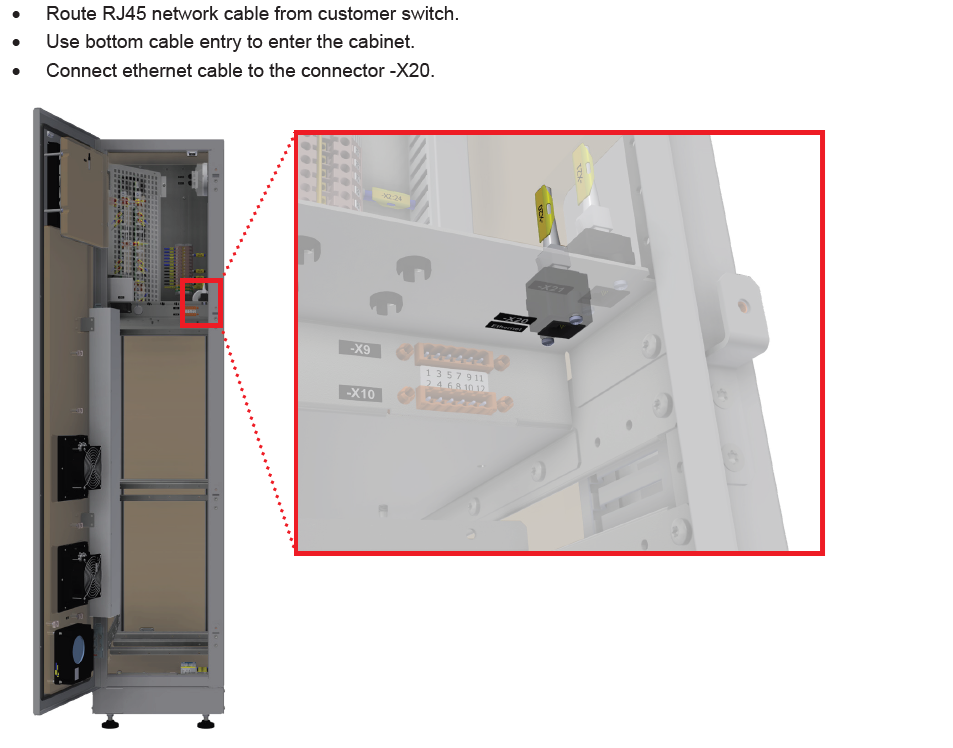

Primeri Ethernet povezave:

• Pixii PowerShaper

• Pixii Home

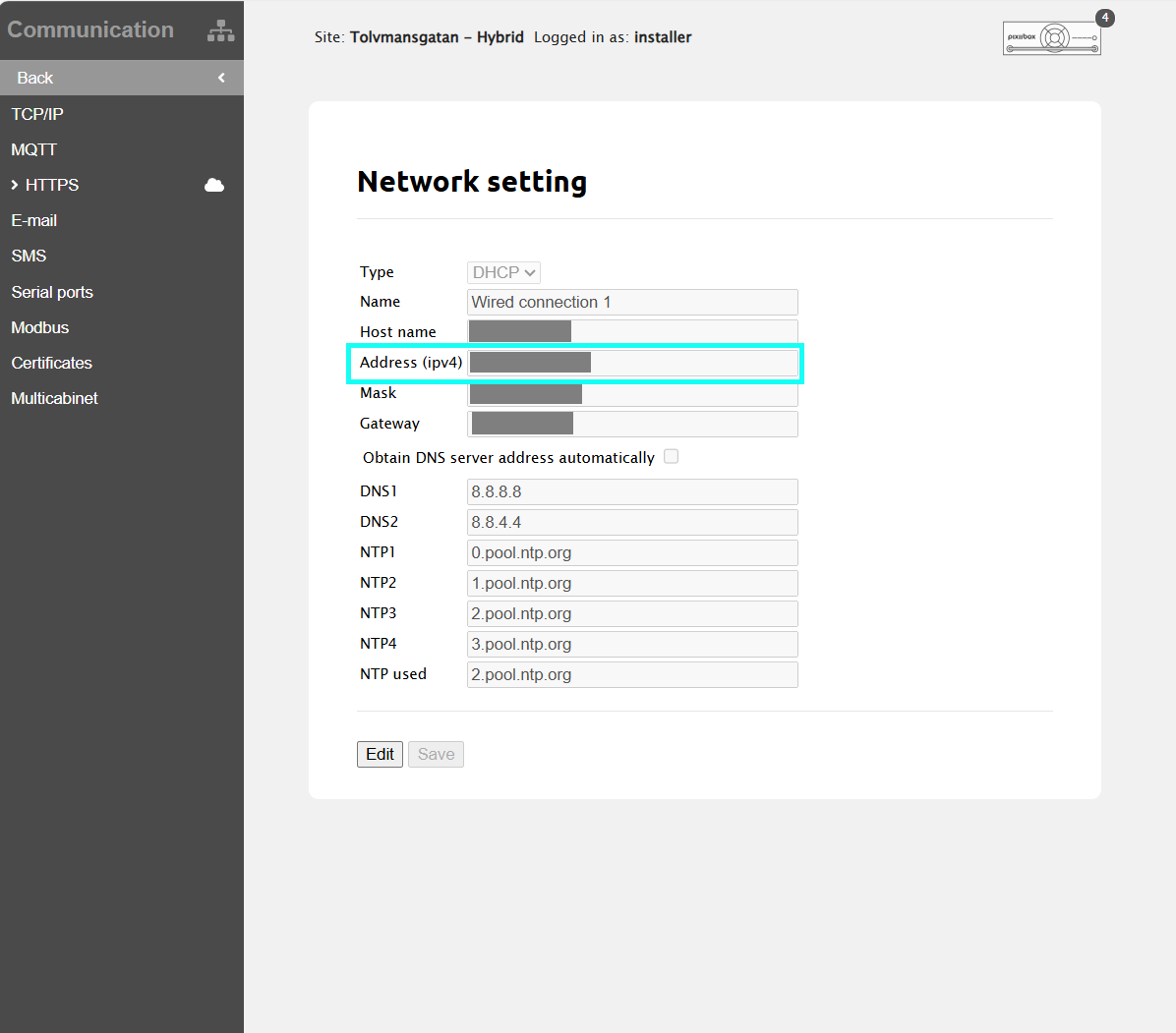

2.3 Omrežna konfiguracija (Pixii)

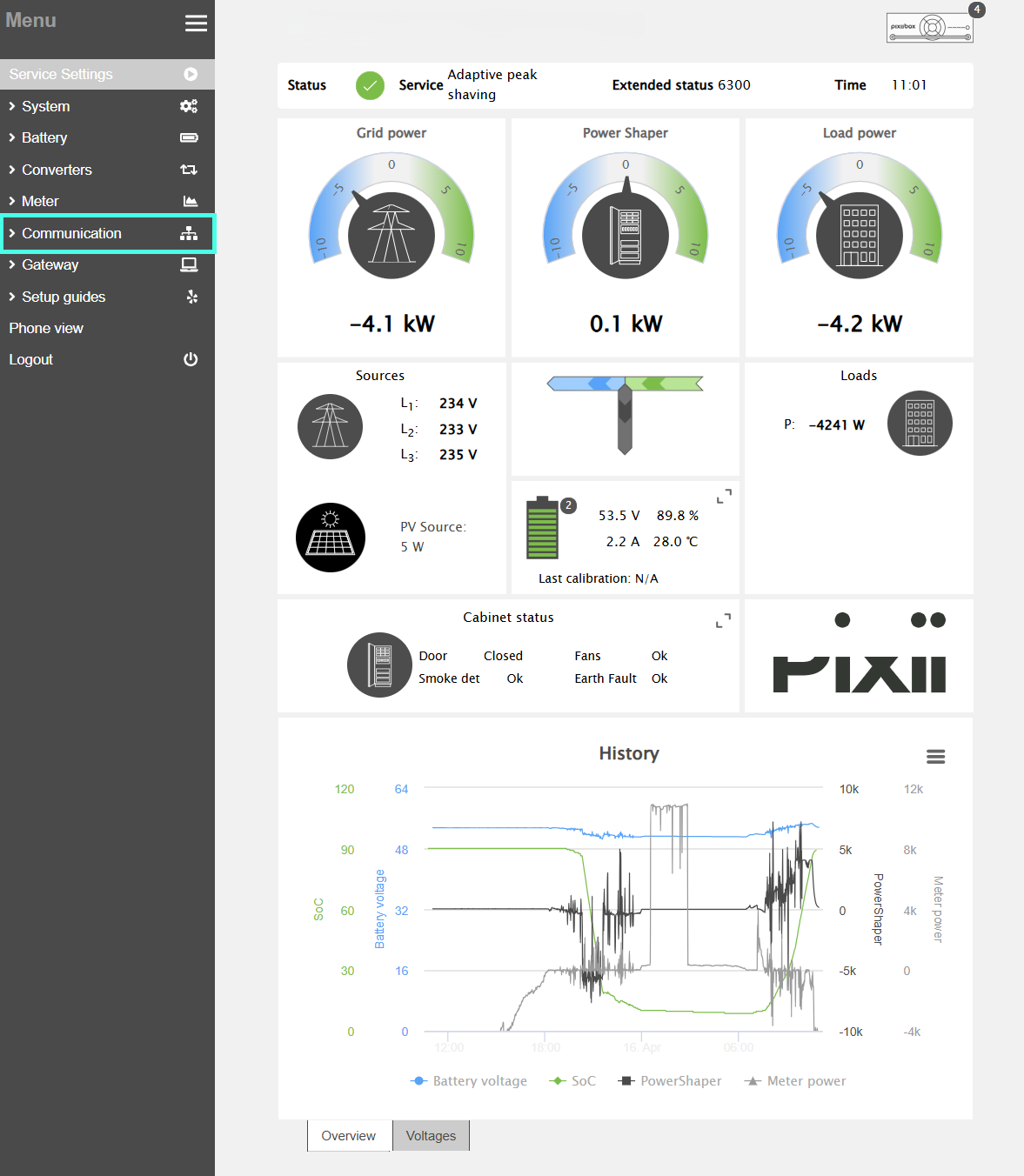

1. Odprite uporabniški vmesnik Pixii
   (Pixii Home App za Pixii Home, Spletni vmesnik za PowerShaper)
2. Pomaknite se na:

Komunikacija → Omrežne nastavitve

3. Konfigurirajte:

• IP naslov
  → Priporočamo statični IP
• Maska podomrežja
• Prehod (če je potrebno)

4. Zapišite IP naslov Pixii za konfiguracijo Reduxi.

2.4 Konfiguracija Modbus TCP (Pixii)

1. Pomaknite se na:

Meni → Komunikacija → Modbus

2. Nastavite:

• Omogočeno: Da
• Tip: TCP/IP
• TCP vrata: 502 (privzeto)

3. Shranite nastavitve.

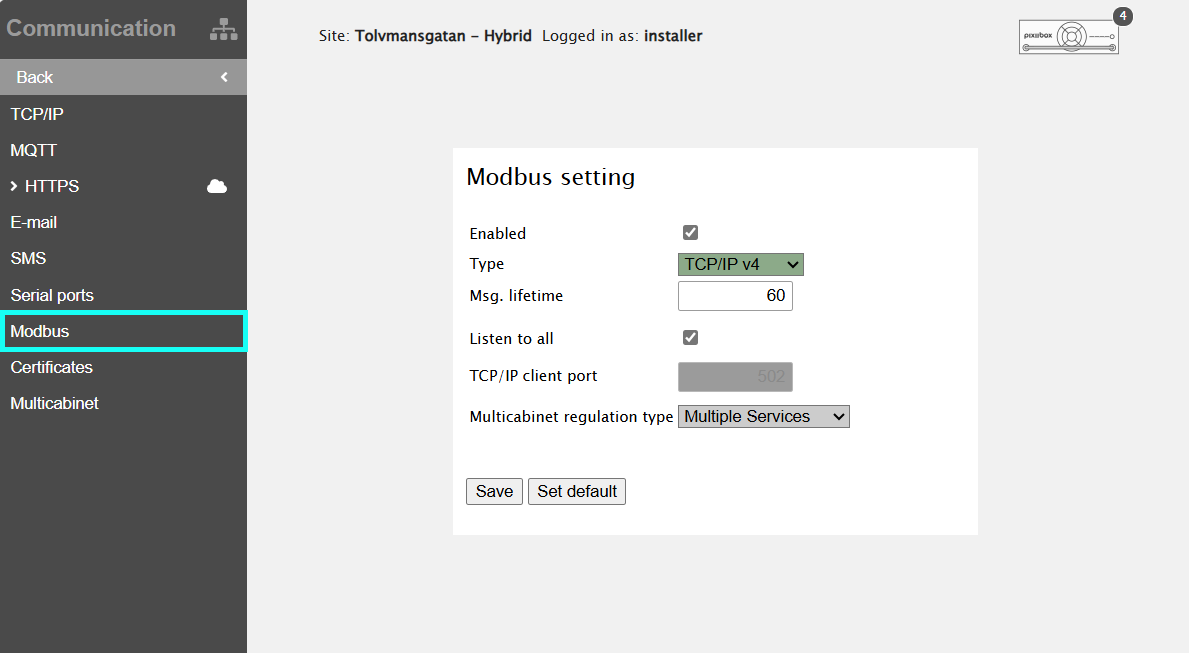

2.5 Vrsta regulacije več omar (potrebno za Modbus TCP)

Pomaknite se na:

Meni → Komunikacija → Modbus

Na voljo sta dve možnosti:

Več storitev

• Aktivna je notranja krmilna logika Pixii
• Reduxi deluje kot nadzorni sistem

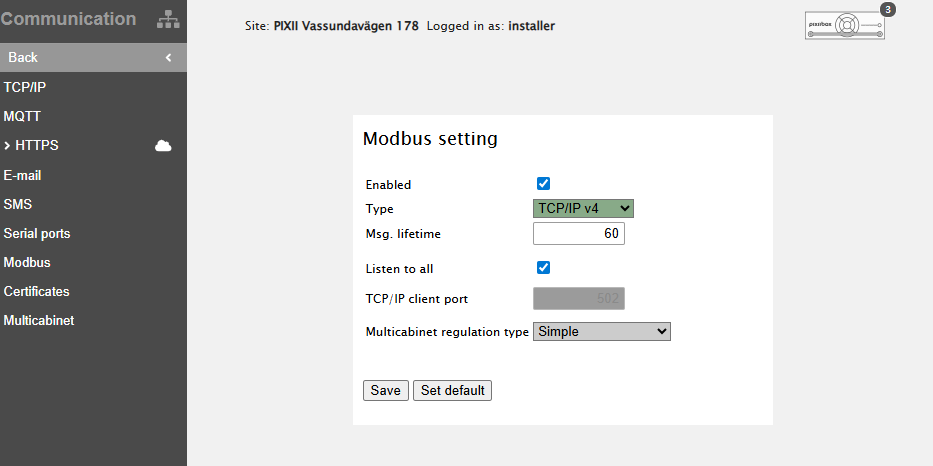

Enostaven Modbus

• Reduxi prevzame polni nadzor
• Pixii deluje kot nadzorovana naprava

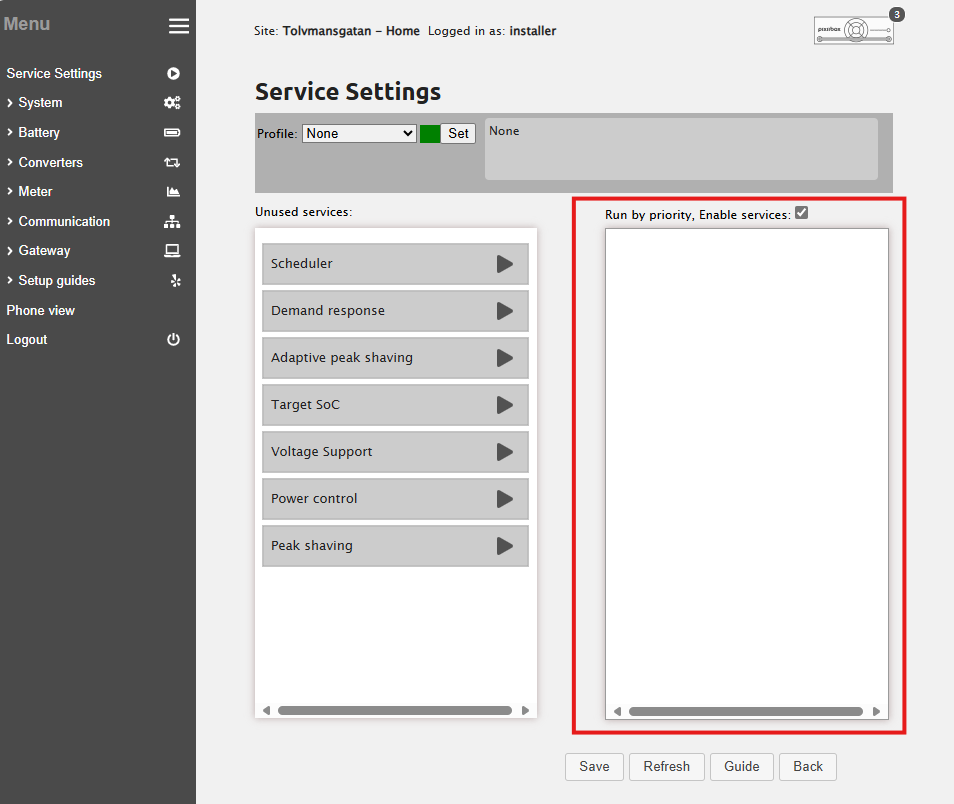

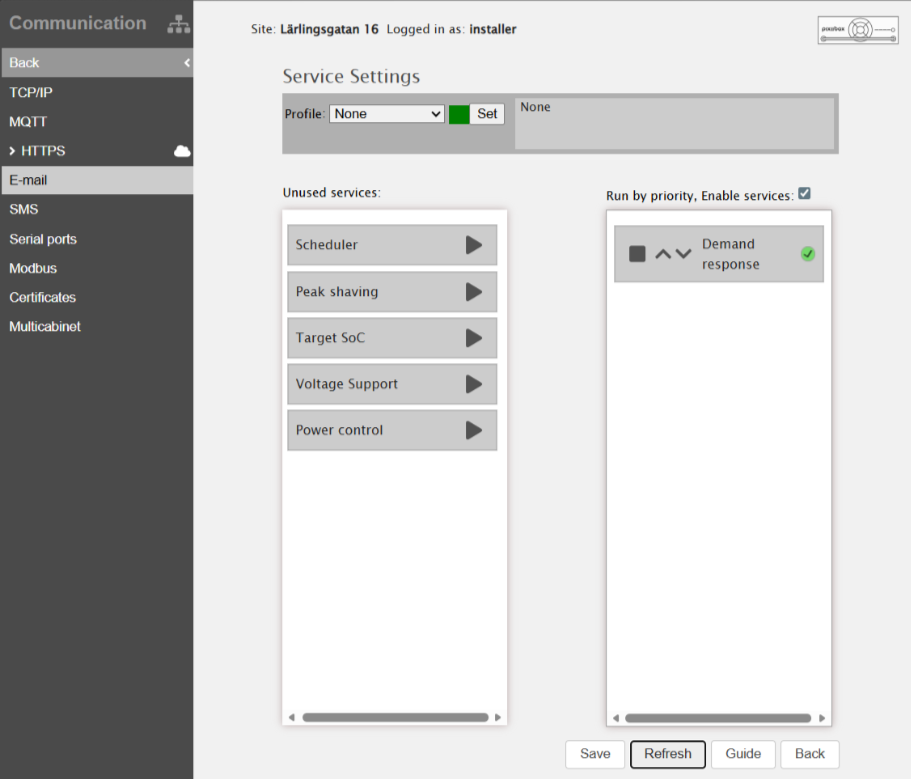

aby sa umožnila správna reakcia systému, bolo potrebné aktivovať funkciu riadenia dopytu (Demand Response). Toto sa vykoná kliknutím na tlačidlo prehrávania (posunutím doprava) a následným uložením nastavenia.


Ak komunikácia Modbus nefunguje správne, reštartujte PIXII.

Poznámka:
Zmena typu regulácie Multicabinetu môže byť vykonaná iba pomocou podpory Pixii.

3. Komunikacijska možnost B – Modbus RTU preko RS485

3.1 Opis

Modbus RTU preko RS485 se uporablja, ko:

• Ethernet ni na voljo
• Je potreben serijski industrijski vod

Značilnosti:

• Serijska komunikacija
• Zahteva dostop do omare
• Uporablja Pixii Gateway Serial COM4

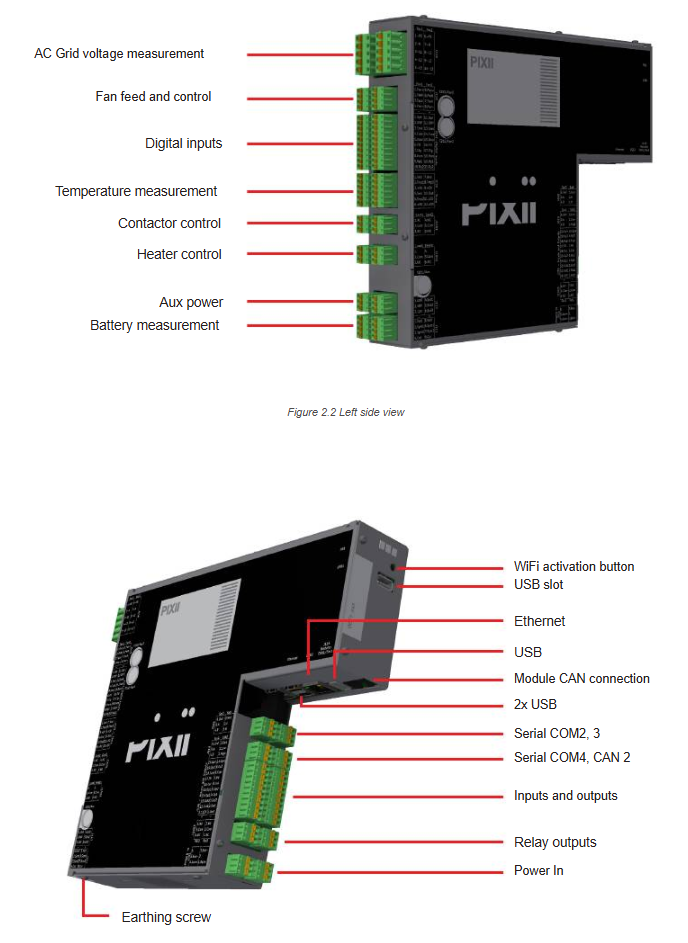

3.2 Fizična lokacija RS485

• RS485 se nahaja na Pixii Gateway
• Priključna točka: Serial COM4
• Fizični dostop: znotraj omare Pixii
• Referenca: Slika 2.3 – Pogled s strani (Serial COM4)

3.3 Konfiguracija vloge za več omar (potrebno za RS485)

Pomaknite se na:

Meni → Sistemske → Splošne nastavitve

Enokomorni sistem:

• Vloga za več omar: Odjemalec

Večkomorni sistem:

• Ena omara: Master
• Vse ostale: Odjemalec

Opomba:
Vloga za več omar je neodvisna od vlog Modbus master/slave.
Pixii je vedno Modbus slave.

3.4 Konfiguracija serijskih vrat (RS485)

Pomaknite se na:

Meni → Komunikacija → Serijska vrata

Izberite zavihek serijskih vrat »4« (COM4) in konfigurirajte:

Shranite nastavitve.

3.5 Konfiguracija Modbus RTU

Pomaknite se na:

Meni → Komunikacija → Modbus

Nastavite:

Za večkomorne sisteme:

• Vsaka omara mora uporabljati edinstven Modbus naslov.

Shranite nastavitve.

4. Dodajanje Pixii k nadzorniku Reduxi

Ta korak je identičen za obe komunikacijski možnosti, razen za izbrano vrsto povezave.

4.1 Dodaj napravo

Prijavite se v konfigurator Reduxi in izberite Dodaj napravo.

4.2 Osnovne nastavitve naprave

• Tip naprave: Baterija
• Vrsta: Pixii PowerShaper ali Pixii Home
• Ime: Določeno s strani uporabnika

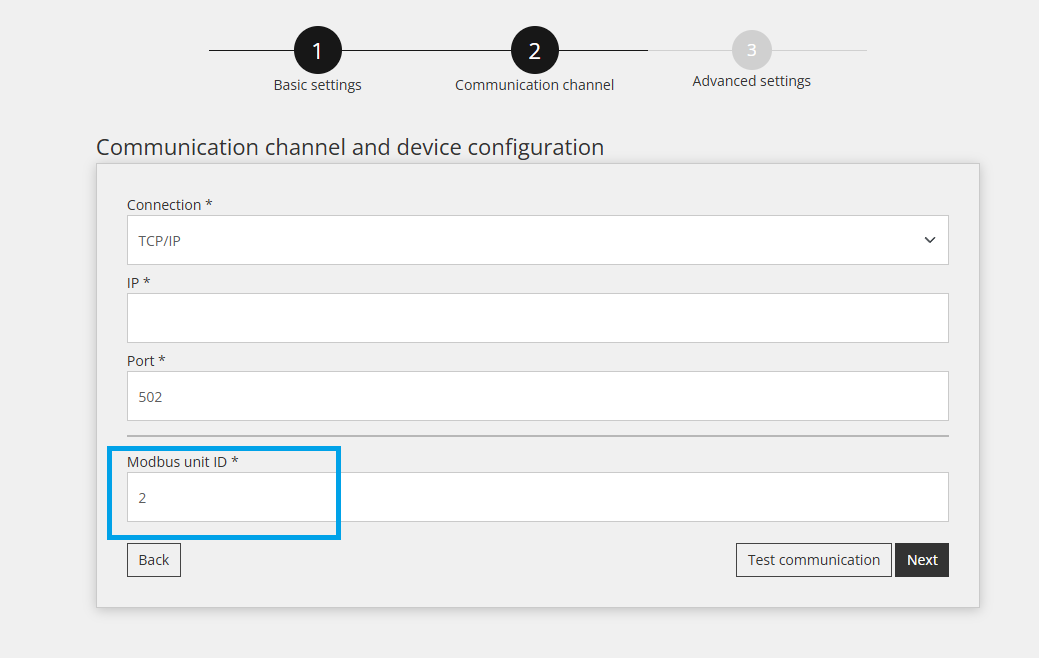

4.3 Izbira komunikacijskega kanala

Izberite vrsto komunikacije:

• TCP/IP → za Modbus TCP
• Serijski RS485 → za Modbus RTU

Ustrezno nastavite parametre.

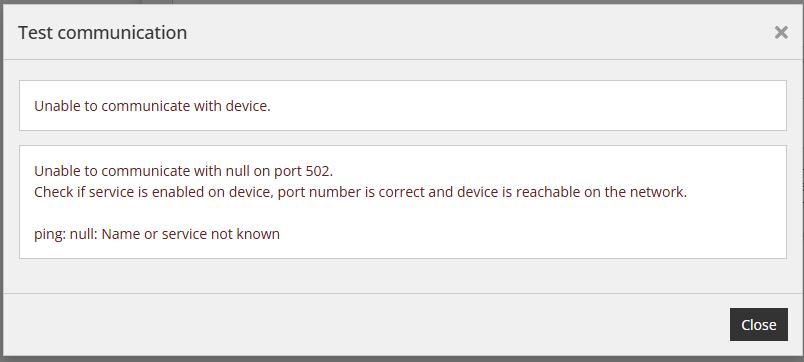

4.4 Test komunikacije

Uporabite Test komunikacije.

Možni rezultati:

• ✅ Komunikacija uspešna
• ❌ Komunikacija ni uspela

5. Napredne nastavitve

Napredna nastavitev je poljubna in je odvisna od specifičnih potreb lokacije, kjer je nameščen nadzornik Reduxi. Po končani vseh naprednih nastavitvah pritisnite gumb "Končano" na spodnji desni strani.

6. Nadzor nastavitev/definicija za naprave PIXII v konfiguratorju Reduxi

Nadzor sistema PIXII je mogoč z dvema možnostma, kot je opisano v točki 3.3, nastavitve PIXII Modbus. Odvisno od tega, katera možnost se uporablja, mora biti uporabnik prav tako seznanjen s tem, da je treba ustrezen tip nadzora definirati v konfiguratorju Reduxi za vsako napravo PIXII, ki je dodana v sistem.

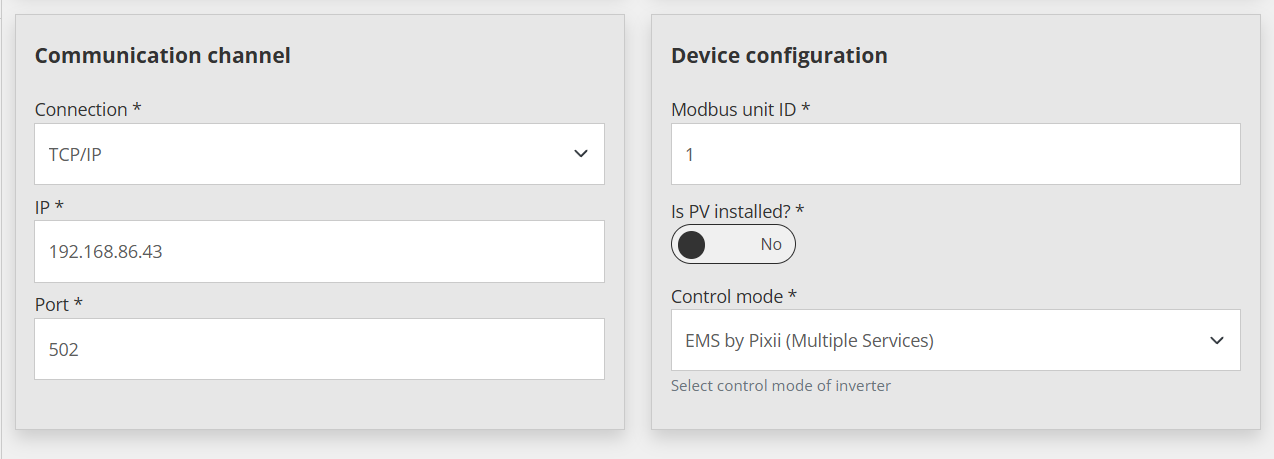

Če je treba konfigurirati napravo Več storitev pod menijem Naprave/PIXII/Podrobnosti/vse nastavitve, kot je prikazano na spodnji sliki:

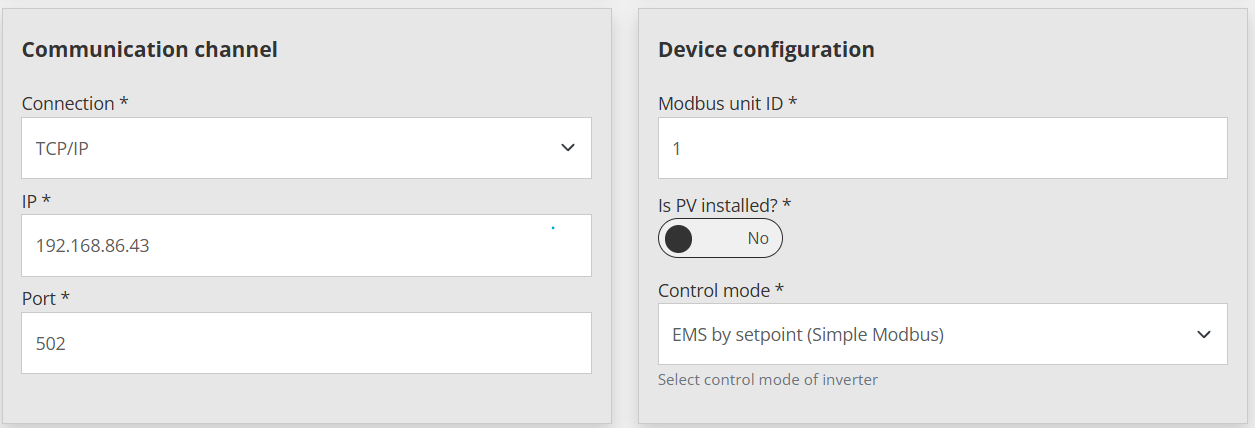

Če je treba konfigurirati napravo Enostaven Modbus v meniju Naprave/PIXII/Podrobnosti/vse nastavitve, kot je prikazano na spodnji sliki:

7. Zadnje meritve

Po uspešnem vzpostavljanju komunikacije z novo dodano napravo se lahko njene vrednosti preverijo pod Naprave/PIXII PowerSharper v konfiguratorju Reduxi kot dodaten test.

Pre pokročilé ovládanie batérie integrujte zariadenie do stratégie systému Reduxi. Pod Naprave/PIXII PowerSharper ali Home v konfiguratorju Reduxi, mora biti vrsta nadzora nastavljena na AUTO, da bodo ukazi za strategijo vplivali na baterijo.

Pre dosiahnutie maximálnej flexibility a zníženia nákladov na energiu s ohľadom na dynamickú cenu a dynamické tarify prosím postupujte podľa pokynov na definovanie stratégie na tomto odkaze: Stratégie pre regulátor Reduxi.

Po uspešnem dodajanju naprave jo je mogoče spremljati in nadzorovati tudi preko aplikacije Reduxi.
