Ako pripojiť sonnenBatterie k Reduxi Controller
Pripojte svoju sonnenBatterie k Reduxi Controller a nechajte stratégie Reduxi nabíjať a vybíjať ju za najlepšie ceny. Tento návod pokrýva pripojenie cez JSON API a ukazuje, kedy platí návod pre REST API pre Gen. 8 alebo vyššiu.
Textový popis tohto obrázka

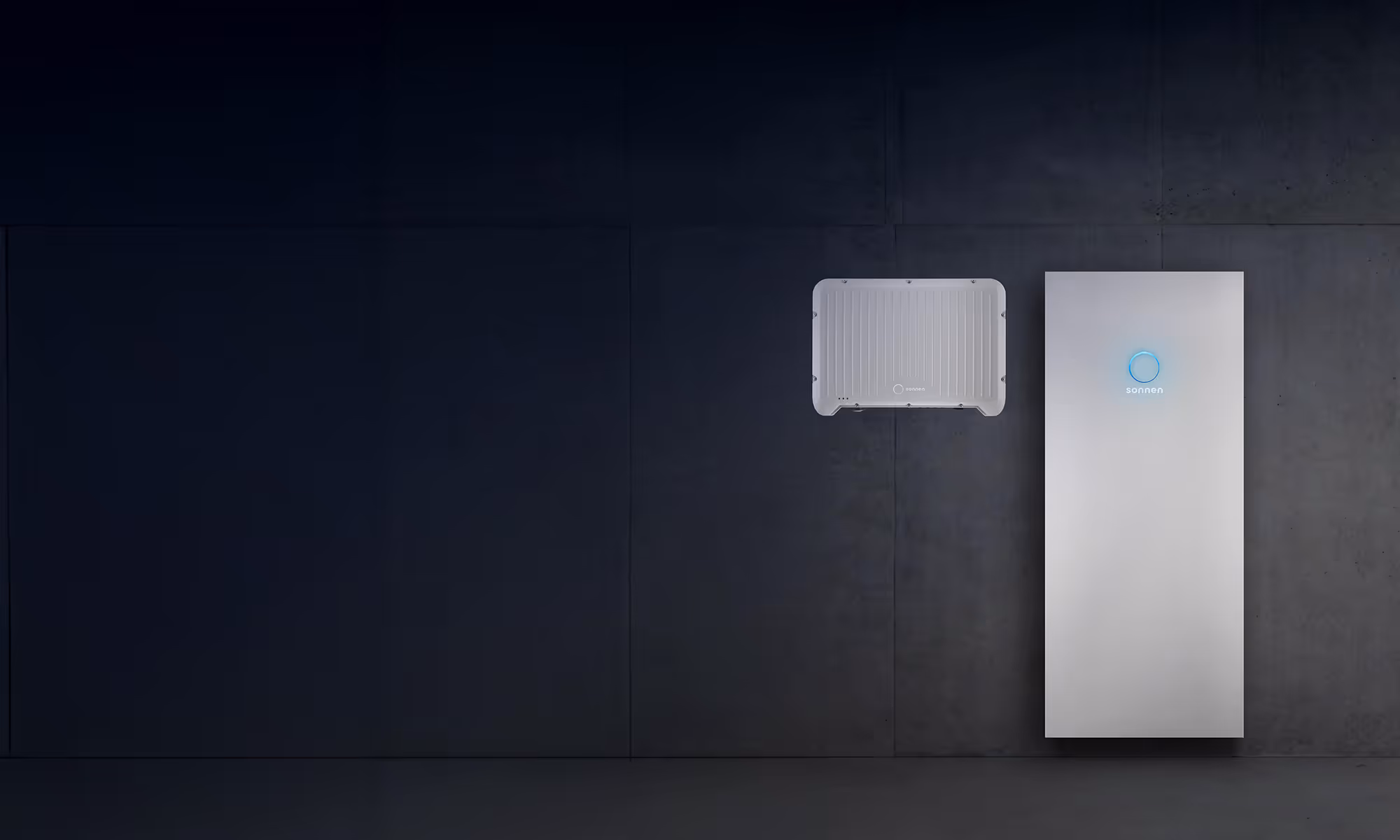

Fotografia sonnenBatterie, obrázok od výrobcu. Tmavosivá betónová stena v tlmene osvetlenej miestnosti. Na stene vľavo visí sivý obdĺžnikový modul s rebrovaným alebo perforovaným predným panelom, podľa popisu hybridný menič. Vedľa neho vpravo stojí vysoká svetlosivá skriňa s okrúhlym svetlomodrým svietiacim kruhom v hornej časti. Na zariadeniach nie je čitateľný žiadny text.
1 Technická dokumentácia
Stránky výrobcu k sonnenBatterie:
- sonnenBatterie 10 – Stránka produktu od výrobcu
- Návody na obsluhu Sonnen – Návody na obsluhu od výrobcu
Videonávody:
2 Potrebné vybavenie
Pripravte si nasledujúce:
- Reduxi Controller (nainštalovaný a online)
- sonnenBatterie s JSON API v časti Software Integration
- Lokálna IP adresa sonnenBatterie
- Počítač v rovnakej lokálnej sieti ako sonnenBatterie
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
3 Lokálny prístup k sonnenBatterie
Pripojte sonnenBatterie do lokálnej siete cez LAN. Reduxi Controller musí byť v tej istej sieti.
sonnenBatterie dostáva IP adresu od:
- routera,
- sieťového switchu,
- alebo lokálneho servera DHCP.
Ak chcete zistiť IP adresu alebo názov DNS sonnenBatterie, použite find-my.sonnen-batterie.com a postupujte podľa pokynov Sonnen.
Otvorte webový prehliadač a zadajte lokálnu IP adresu sonnenBatterie, aby sa otvorilo jej webové rozhranie. Príklad: http://<IP>
4 Konfigurácia zariadenia na sonnenBatterie
Prihláste sa do webového rozhrania sonnenBatterie (pozri bod 3). Token API a IP adresu potrebujete pre Reduxi Controller (pozri bod 6).
4.1 Otvorenie Software Integration
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania sonnenBatterie v prehliadači, stránka Software-Integration, karta JSON API. Adresný riadok zobrazuje lokálnu IP adresu nasledovanú cestou dash/software-integration/json-api; IP adresa je označená červeným rámčekom a šípkou s popisom SonnenBatterie IP. Ľavé menu: Dashboard, System, Inverter, Settings, Network a Software-Integration (zvýraznené). Karty: JSON API (aktívna), Webhook API a sonnenKNX Module. Dva prepínače sú zapnuté: Read API (Allows to request the current status of the sonnenBatterie, measurements and configuration values) a Write API (Send requests to charge/discharge the sonnenBatterie and set configuration values). Pod nimi je pole API Token s hodnotou tokenu, označené červeným rámčekom a popisom API Token, a tlačidlo Create New. Príkladový riadok opakuje token a IP adresu s rovnakým označením. Dole: odkaz sonnenBatterie JSON API v2 documentation.
4.2 Povolenie Read API a Write API
Zapnite Read API a Write API. Potrebné sú obe: Reduxi číta merania pomocou Read API a posiela príkazy na nabíjanie a vybíjanie pomocou Write API.
Textový popis tohto obrázka
Orezaná snímka obrazovky karty JSON API s kartami JSON API, Webhook API a sonnenKNX Module. Prepínač Read API je zapnutý. Pod ním svetlomodré upozornenie s textom This functionality is disabled while VPP is active, potom sivý prepínač Write API v polohe vypnuté s textom Send requests to charge/discharge the sonnenBatterie and set configuration values. Modrý obdĺžnik zvýrazňuje upozornenie a prepínač Write API.
4.3 Nastavenie prevádzkového režimu
Otvorte menu Settings na ľavej strane a nastavte prevádzkový režim na Manual. Iba vtedy môže Reduxi Controller prevziať riadenie batérie.
Textový popis tohto obrázka

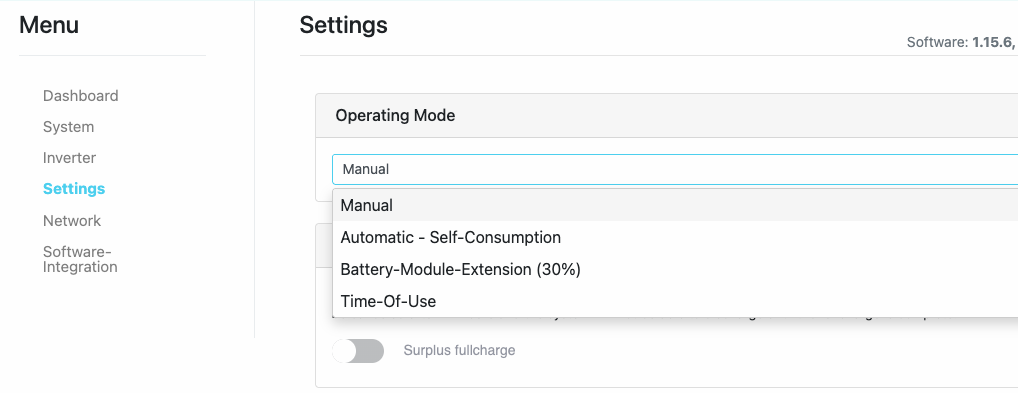

Snímka obrazovky stránky Settings sonnenBatterie (softvér 1.15.6). Ľavé menu: Dashboard, System, Inverter, Settings (zvýraznené), Network a Software-Integration. Karta Operating Mode obsahuje rozbaľovací zoznam, ktorý zobrazuje Manual; otvorený zoznam pod ním ponúka Manual, Automatic - Self-Consumption, Battery-Module-Extension (30%) a Time-Of-Use. Pod kartou je viditeľný prepínač s popisom Surplus fullcharge.
5 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
6 Pridanie sonnenBatterie do Reduxi
Podľa týchto krokov pridáte sonnenBatterie ako nové zariadenie do Reduxi Controller.
6.1 Základné nastavenia
Prihláste sa do Reduxi Configurator (pozri bod 5; pozri aj How to log in to Reduxi Configurator via browser) a kliknite na + Add device.
Textový popis tohto obrázka

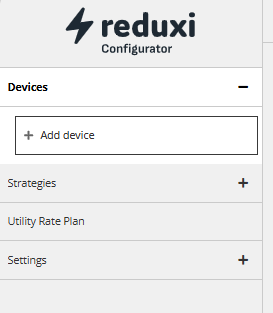

Snímka obrazovky ľavej ponuky Reduxi Configurator pod logom reduxi Configurator. Položky ponuky: Devices (rozbalené, so znamienkom mínus) obsahuje tlačidlo '+ Add device' (s obrysom); Strategies (znamienko plus); Utility Rate Plan; Settings (znamienko plus). Pravá strana je prázdna biela.
V prvom kroku definujte základné nastavenia:
- Device type: Hybrid Inverter
- Type: Sonnen
- Name: názov podľa vášho výberu
Textový popis tohto obrázka

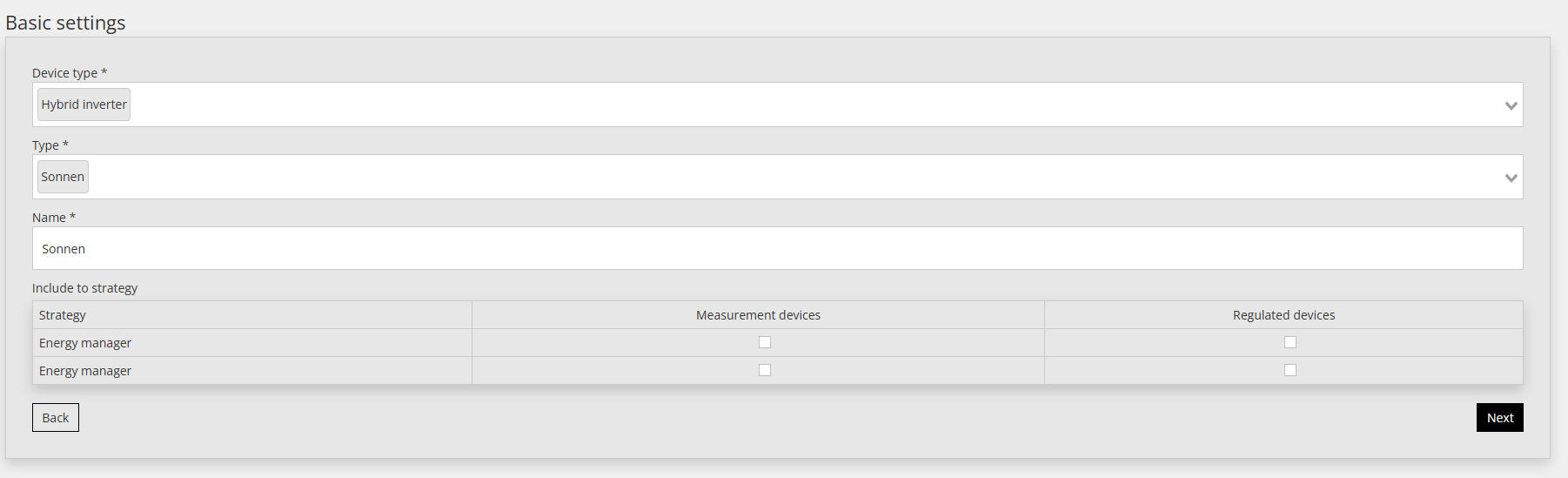

Snímka obrazovky formulára Basic settings v Reduxi Configurator. Polia: Device type (rozbaľovací zoznam, hodnota malým písmom); Type (rozbaľovací zoznam, hodnota sa zdá byť Sonnen, malý text); Name (textové pole, hodnota sa zdá byť sonnen, malý text). Pod nimi sekcia Include in Strategy s tabuľkou: stĺpce Strategy, Measurement Device, Regulated Device; dva riadky, oba označené Energy manager, každý s malým indikátorom v stĺpcoch Measurement Device a Regulated Device. Tlačidlá: Back (vľavo dole, biele), Next (vpravo dole, čierne). Obrázok má nízke rozlíšenie a väčšina textu je malá.
Kliknite na Next.
6.2 Nastavenia komunikácie
Zadajte parametre pripojenia medzi Reduxi Controller a sonnenBatterie. Použite IP adresu a token API z bodu 4.
| Parameter | Hodnota |
|---|---|
| Pripojenie | TCP/IP |
| IP | IP adresa sonnenBatterie |
| Port | 80 |
| API token | Token API z karty JSON API (bod 4, bod 4.1) |
| Menovitý výkon | Vyberte menovitý výkon, ktorý zodpovedá vašej sonnenBatterie |
| PV | Ak je nainštalovaný elektromer FVE, vyberte Yes, inak No |
Textový popis tohto obrázka
Snímka obrazovky formulára Communication channel and device configuration v Reduxi Configurator. Polia zhora nadol: Connection (TCP/IP), IP (prázdne, so svetlomodrou šípkou ukazujúcou na pole), Port (80), API token (prázdne, so svetlomodrou šípkou; nápoveda: API token is located in inverter web interface in section Software-Integration / JSON API), Rated power (14.4 kW) a PV (Yes; nápoveda: Is PV meter installed?). Tlačidlá dole: Back, Test communication a Next.
6.3 Test komunikácie
Kliknite na Test communication v dolnej časti sprievodcu. Test raz načíta údaje zo sonnenBatterie a nič neuloží. Ak test uspeje, kliknite na Next.
Test vráti jeden z dvoch výsledkov:
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.
Textový popis tohto obrázka
Snímka obrazovky dialógu Test communication v Reduxi Configurator so zatváracou ikonou (x) vpravo hore. Biele okno s výsledkom, zelený text: Successful readout from device. Hodnoty: Battery active power: 5.0 W; Battery current: 0.0229 A; Battery export active energy: 0 Wh; Battery import active energy: 0 Wh; Battery min. active power: -9600.0 W; Battery min. state of charge: 10.0 %; Battery state of charge: 100.0 %; Battery voltage: 218.0 V; Grid active power: 1456.0 W; Grid export active energy: 0 Wh; Grid import active energy: 0 Wh; Load active power: 1454.0 W; Load import active energy: 0 Wh; Off-grid: false; PV active power: 0.0 W; PV export active energy: 0 Wh; State name: GRID_ON; Additional parameter - CAPACITY_MAX_WH: 19531.0; Additional parameter - FREQUENCY: 49.965. Tlačidlo: Close (tmavé, vpravo dole).
Textový popis tohto obrázka
Snímka obrazovky dialógu s názvom Test communication (zatvárací krížik vpravo hore). Prvé okno: Unable to communicate with device. Druhé okno s červeným textom: Unable to communicate with null on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. ping: null: Name or service not known. Tlačidlo: Close (tmavé).
Ak sa zobrazí správa “Unable to communicate with device”, skontrolujte nastavenia (pozrite Bod 8).
6.4 Pokročilé nastavenia
Rozšírené nastavenia sú voliteľné a závisia od potrieb miesta. Po dokončení kliknite na Done: zariadenie vytvorí iba Done.
Textový popis tohto obrázka
Snímka obrazovky sprievodcu Reduxi Configurator, krok 3 z 3 Advanced settings; ukazovateľ postupu zobrazuje Basic settings, Communication channel a Advanced settings. Prepínače Yes/No, všetky nastavené na No: set data saving interval (default 1 min), set reading delay (default 1000 ms), set writing delay (default 1000 ms), set power generation limits and capabilities, set power consumption limits and capabilities, limit communication with the device to read-only (default No), invert direction for energy import and export (default No), exclude device from summary (default No). Tri rozbaľovacie zoznamy L1, L2 a L3 is connected to main feed sú nastavené na L1, L2 a L3. Tlačidlá: Back vľavo a Done vpravo.
7 Kontrola hodnôt a nastavenie stratégií
7.1 Last measurements
Po nadviazaní komunikácie skontrolujte namerané hodnoty v časti Devices – vaše zariadenie Sonnen – Last measurements v Reduxi Configurator.
7.2 Typ riadenia
Otvorte Devices – vaše zariadenie Sonnen v Reduxi Configurator a nastavte control type na AUTO. Príkazy zo stratégie sa potom prejavia na batérii.
7.3 Reduxi Cloud
Ako pridať kontrolér a pripojiť ho k Reduxi Cloud: Reduxi Cloud
Po pridaní zariadenia ho môžete sledovať a ovládať aj v aplikácii Reduxi.
7.4 Stratégie
Na nastavenie stratégií a AI Energy Manager použite dokumentáciu nižšie.
8 Kontrolný zoznam
Prejdite si tento kontrolný zoznam, aby bolo nastavenie správne a prevádzka spoľahlivá.
8.1 Na Reduxi Controller
-
IP adresa a port: Je zadaná IP adresa sonnenBatterie a port
80. - Token API: Je zadaný platný token API.
- Menovitý výkon a FVE: Menovitý výkon a voľba FVE zodpovedajú systému.
- Test komunikácie: Test komunikácie sa dokončil úspešne.
- Typ riadenia: Control type zariadenia je nastavený na AUTO.
- Dostupnosť: IP adresa zariadenia je dostupná z Reduxi Controller.
8.2 Vo webovom rozhraní sonnenBatterie
- Oprávnenia API: Read API aj Write API sú zapnuté.
- VPP: Batéria je odpojená od VPP.
- Prevádzkový režim: Prevádzkový režim je Manual.
8.3 Stratégia
- Aktívna stratégia: Vybraná stratégia je nastavená na Active.
- Energetická optimalizácia AI: Optimalizácia AI Energy Manager je v stratégii zapnutá.
- Jedna aktívna stratégia: Naraz je aktívna len jedna stratégia.
- Limity odberu/dodávky: Limity odberu a dodávky sú definované a nastavené.
✓ Zhrnutie
Príprava (body 1–3): Pripravte si lokálnu IP adresu a počítač v rovnakej sieti. Otvorte webové rozhranie sonnenBatterie.
sonnenBatterie (bod 4): Otvorte Software-Integration, kartu JSON API. Povoľte Read API a Write API (najprv odpojte batériu od VPP), skopírujte alebo vytvorte token API a nastavte prevádzkový režim na Manual.
Pridanie do Reduxi (body 5–6): Otvorte Configurator a pridajte zariadenie s typom Sonnen. Zadajte IP adresu, port 80, token API, menovitý výkon a FVE. Spustite Test communication a potom kliknite na Done.
Uvedenie do prevádzky (body 7–8): Skontrolujte namerané hodnoty, nastavte control type na AUTO, nastavte stratégie a prejdite kontrolný zoznam.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Test communication zobrazí “Unable to communicate with device” | Skontrolujte IP adresu, port 80, token API a či je IP adresa z riadiacej jednotky dosiahnuteľná (pozri bod 8). |
| Write API sa nedá zapnúť | Zobrazuje sa upozornenie “This functionality is disabled while VPP is active”. Odpojte batériu od VPP a potom povoľte Write API (pozri bod 4.2). |
| Nie je k dispozícii žiadny token API | Vo webovom rozhraní sonnenBatterie otvorte Software-Integration, kartu JSON API, a kliknite na Create New. |
| Príkazy Reduxi nemajú na batériu žiadny účinok | Skontrolujte, či je prevádzkový režim Manual, či sú Read API a Write API povolené, či je control type AUTO, či je stratégia Active a či je aktívna iba jedna stratégia (pozri bod 8). |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
| Prihlásenie pomocou admin je odmietnuté | Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
| reduxi.local sa nenačíta | Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu a port a či je API na zariadení povolené. |
