Prepojte Reduxi s Huawei SUN2000B C&I cez Modbus TCP, čo umožňuje dynamickú správu taríf, znižuje náklady na energiu a odomkne zárobky prostredníctvom arbitráže na trhu s energiou.
1.Huawei SUN2000B C&I prvky na pripojenie
Odkaz na používateľskú príručku invertorového systému SUN2000-(50K, 75K, 80K, 150K)-MG:
https://support.huawei.com/enterprise/en/doc/EDOC1100278228
Odkaz na používateľskú príručku batériového systému PCS2000MA:
https://support.huawei.com/enterprise/en/fusionsolar/pcs2000ma-pid-255740923
Odkaz pre používateľa pre inteligentný meter DTSU666-H:
https://solar.huawei.com/en/professionals/all-products/DTSU666-H-100A
2. Huawei SUN2000B C&I pripojenie a Modbus TCP/IP aktivácia a získanie IP
2.1 Pripojte sa k Huawei SUN2000B smartlogger
Všetka konfigurácia a uvedenie do prevádzky prebieha prostredníctvom inteligentného záznamníka Huawei SUN2000B, takže pripojenie k nemu je kľúčové pre ďalšie kroky popísané nižšie.
Presný popis, ako sa pripojiť k inteligentnému loggeru Huawei SUN2000B, je k dispozícii na odkaze:

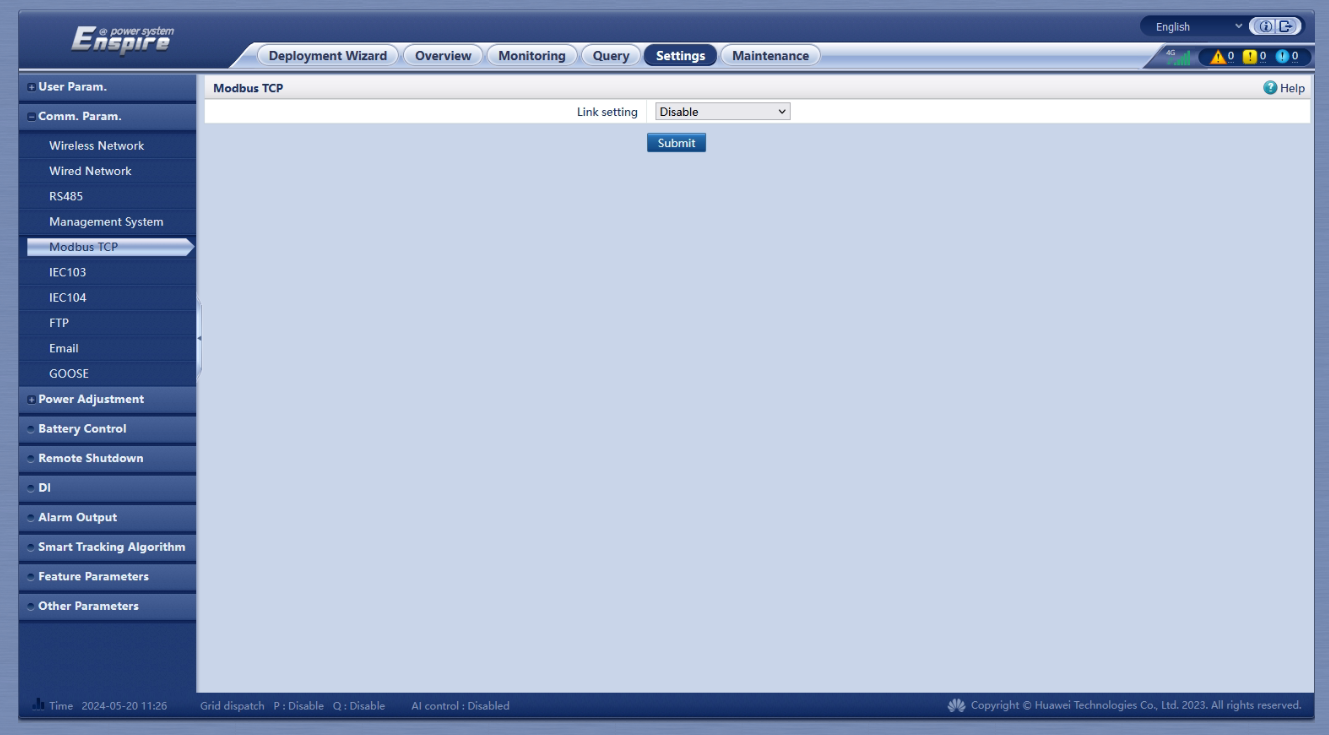

2.2 Aktivácia sa vykonáva v menu Nastavenie/Modbus TCP:
Komunikačným protokolom na prenos dát v prípade Reduxi a Huawei SUN2000B C&I je Modbus TCP/IP, ktorý je potrebné aktivovať v aplikácii Enspire power system Huawei.
- Nastavenia Modbus TCP/IP, kde nastavujete:
- Nastavenia prepojenia. povoliť,
- Režim adresy: Logická adresa (musí byť nastavené na logickú!)
- Adresa zapisovača: nastavte adresu logiky SmartLogger,
- Rýchle plánovanie: Zakázať.

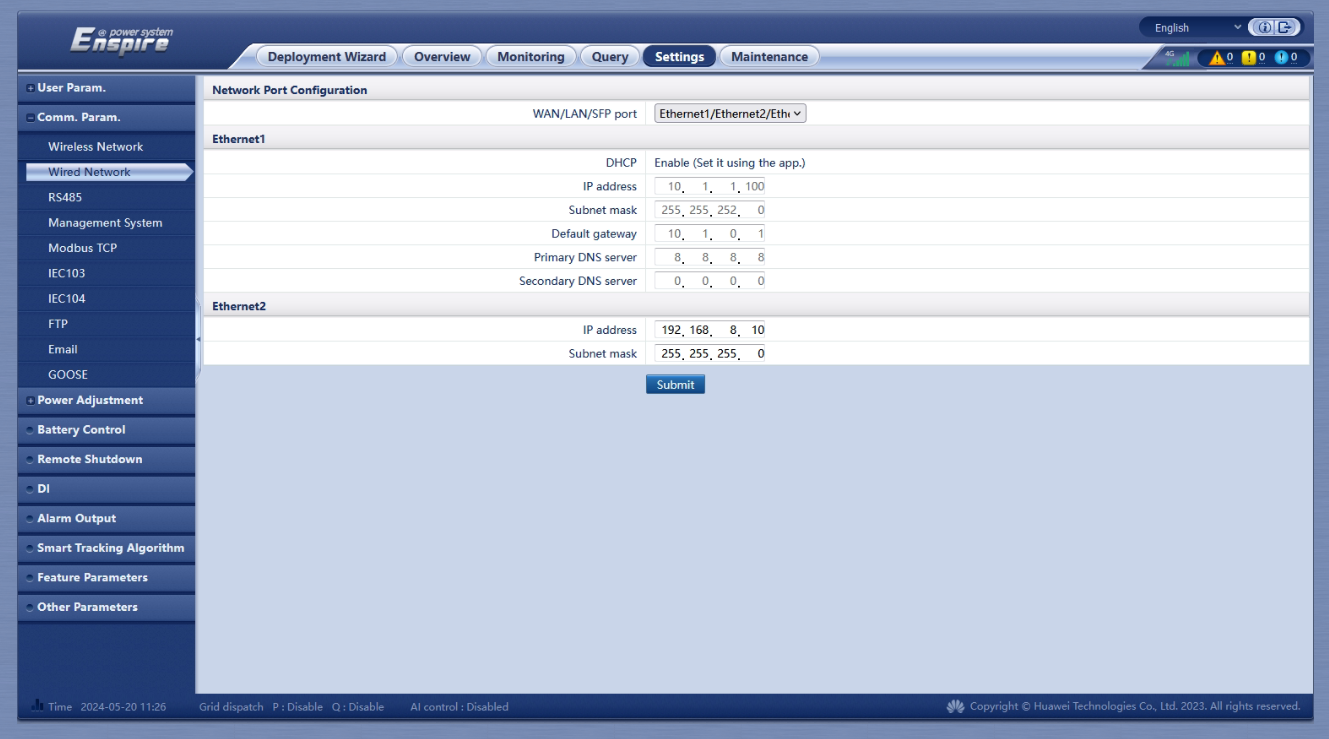

2.3 IP adresu zariadenia Huawei SUN2000B Logger získate v menu Nastavenie/Káblová alebo Bezdrôtová sieť:
3. Huawei SUN2000B Smart Logger Modbus ID pre všetky pripojené prvky

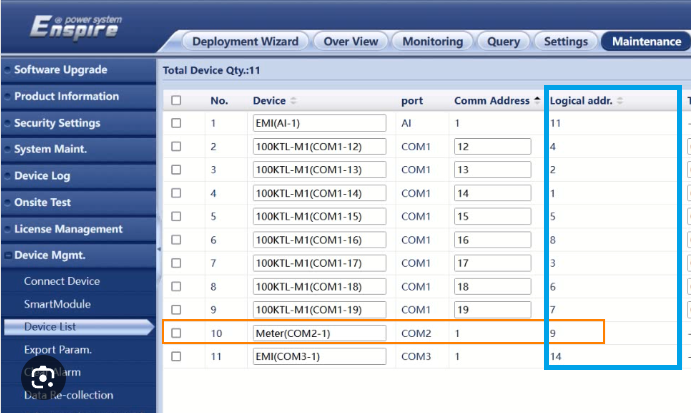

Všetky ID Modbus (Adresa Modusu), ktoré sú nevyhnutné pre konfiguráciu v systéme Reduxi, pokiaľ ide o bod 4.3 , získate v aplikácii Enspire v časti Zoznam údržby/zariadení:
3.1 C&I batériový systém PCS2000MA ID PCS a ESS Modbus (dodatočné vysvetlenie pre batériový systém)

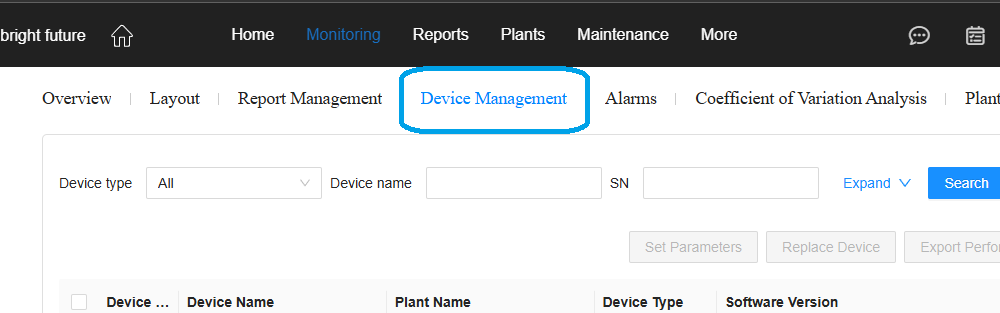

Keďže batériový systém pozostáva z dvoch častí, ovládania a monitorovania, existujú dve rôzne adresy Modbus ID, obe adresy sa získavajú v aplikácii FusionSolar v časti Home/Device Management, obrázok nižšie:

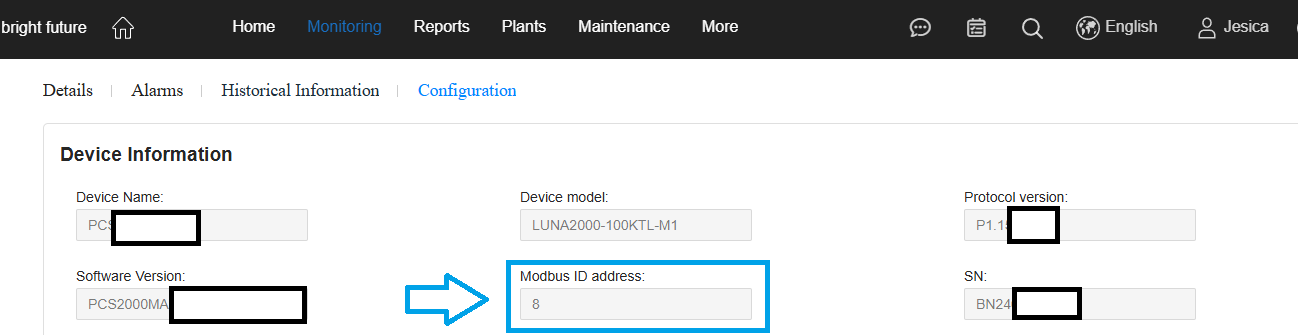

Pre adresu PCS vyberte svoj prvok PCS a kliknite na Konfigurácia:

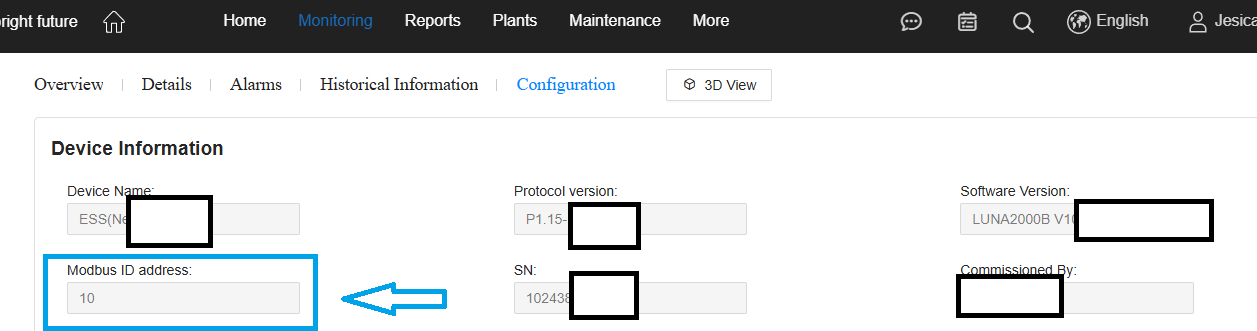

Pre adresu PCS vyberte svoj prvok ESS a kliknite na Konfigurácia:
4. Špeciálna príloha pre ovládanie systémom Reduxi (dôležité!)
Huawei Logger ponúka možnosť nezávislého ovládania a nastavenia pracovných operácií pre každý pripojený menič. Keďže systém Reduy preberá kontrolu nad striedačmi, tieto dve veci môžu byť v konflikte. V tomto prípade je potrebné vypnúť ovládanie Logger. Toto sa vykonáva v nasledujúcich dvoch krokoch.

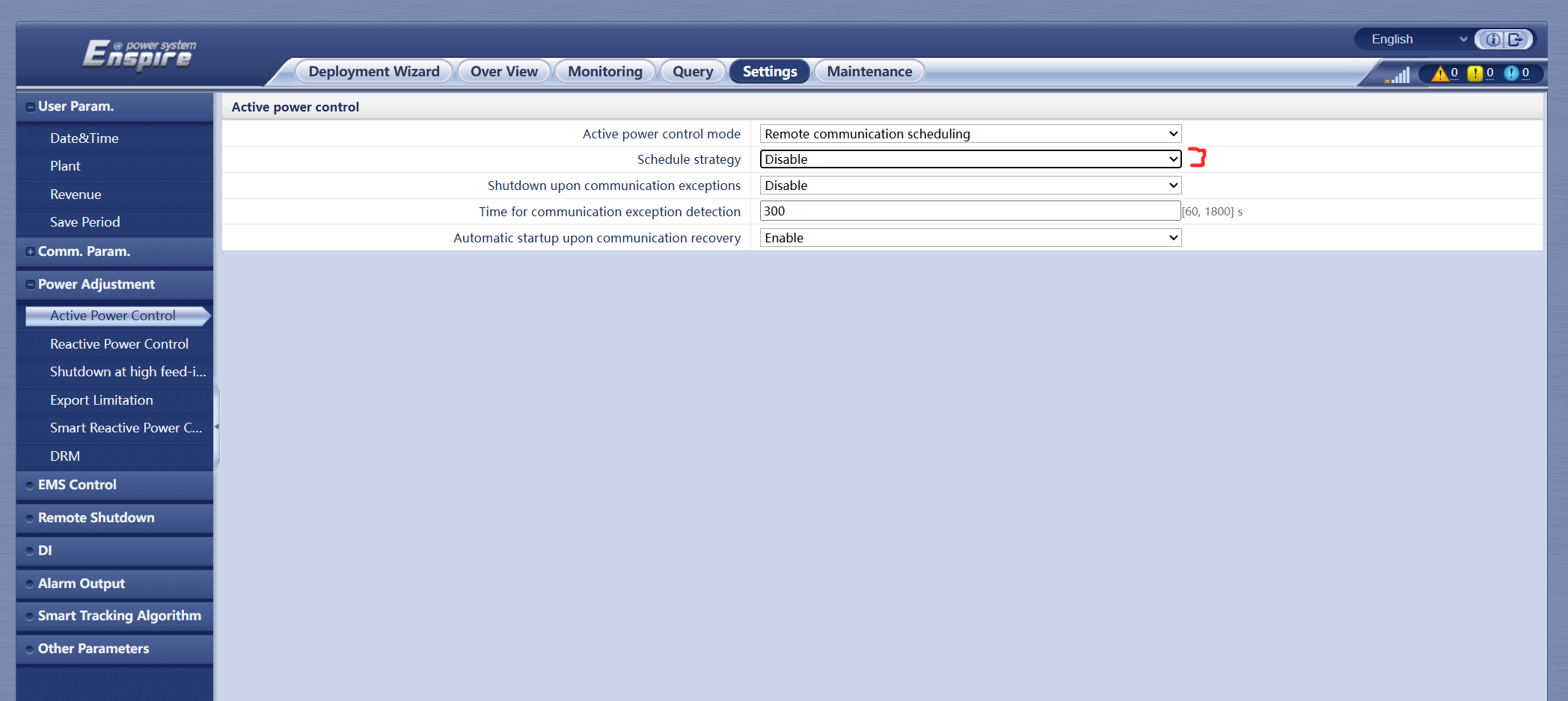

4.1 V časti Nastavenia záznamníka/Aktívne riadenie výkonu
Stratégia plánovania musí byť nastavená na možnosť Zakázať:
5. Pridanie nového zariadenia (Huawei SUN2000B)
Nasledujúce body sú uvedené pre pridanie nového zariadenia (Huawei SUN2000) alebo úpravu existujúceho zariadenia.
Keďže celý systém pozostáva z rôznych komponentov, pre každú časť je potrebné pridať samostatné zariadenie. Existujú tri odlišné zložky:
- Energomer (Huawei SUN2000 3P a nie Chint DTSU666, pretože všetky údaje sa získavajú z Logger2000B)
- Invertor (Huawei SUN2000)
- Batéria (Huawei LUNA2000B)
Príklad, ako pridať nové zariadenie do systému Reduxi, bude zobrazený pre Huawei LUNA2000B v nasledujúcich bodoch.
5.1 Pridať nové zariadenie
Prihláste sa do aplikácie Reduxi Configurator a stlačte tlačidlo „Pridať zariadenie“.

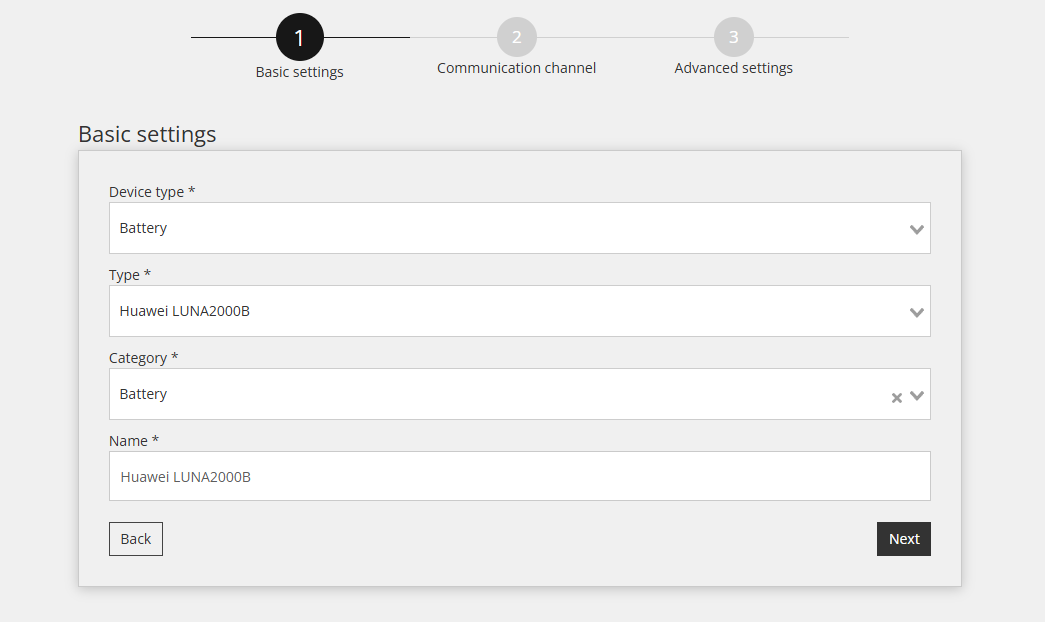

5.2 Vyberte zariadenie, ktoré chcete pridať (Základné nastavenia)
V prvom kroku vyberte základné parametre zariadenia, ktoré chcete pridať:
- Typ zariadenia: Batéria,
- Typ: Huawei LUNA2000B
- Názov: Zadajte názov zariadenia.

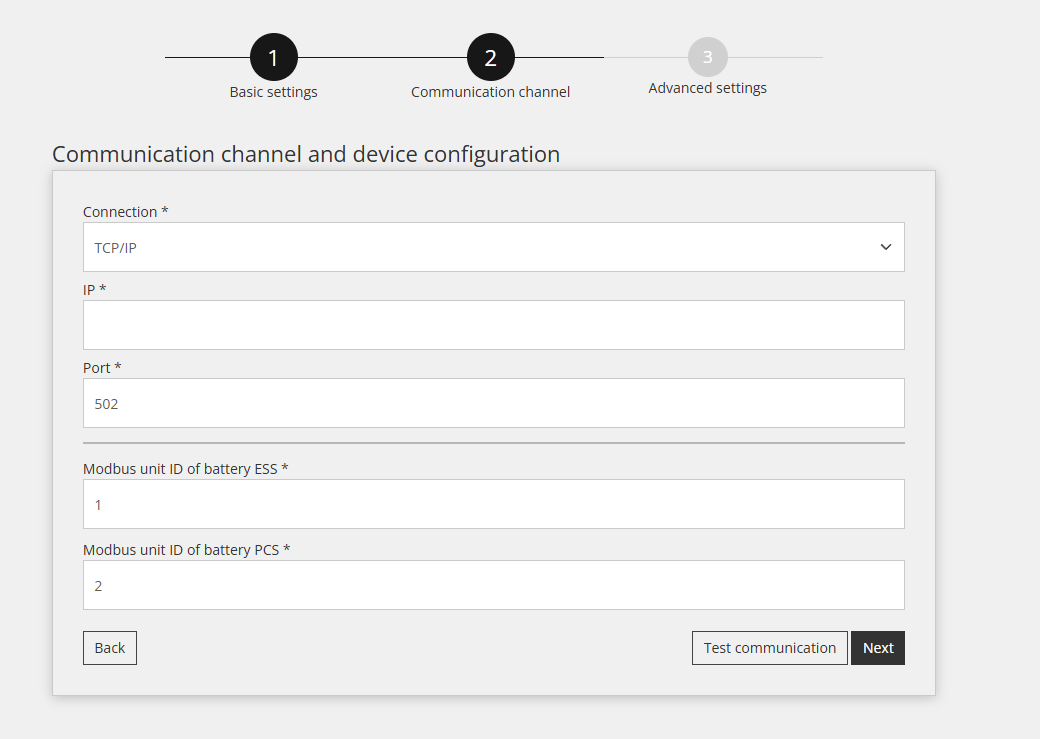

5.3 Komunikačný kanál
Vyplňte parametre pre komunikáciu s Huawei LUNA2000B, ktoré sú:
- Pripojenie: TCP/IP,
- IP: vyplňte IP zo SmartLogger2000B 2,2 bodu.
- Port: vždy 502,
- ID jednotky Modbus: vyplňte EES a PCS Modbus Unit ID batérie 3. bod
5.4 Test komunikácie
Pod všetkými políčkami v Komunikačnom kanáli je umiestnené tlačidlo "Otestovať komunikáciu", ktoré slúži na vykonanie testu.
Komunikačný test môže vrátiť dve odpovede:

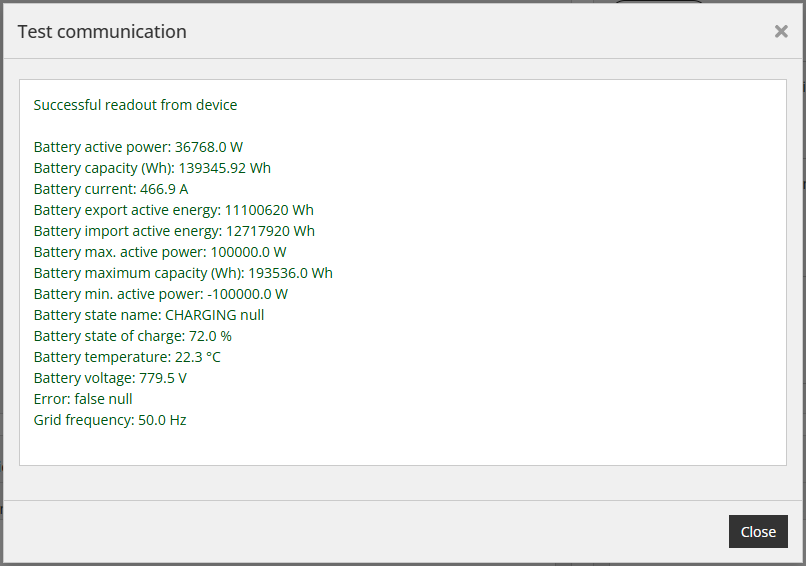

1. Komunikácia funguje správne, obrázok nižšie:
2. Komunikácia nefunguje správne, obrázok nižšie:
5.5 Rozšírené nastavenia
Pokročilé nastavenia sú ľubovoľné a závisia od špecifických potrieb miesta, kde je ovládač Reduxi nainštalovaný. Po dokončení všetkých pokročilých nastavení stlačte tlačidlo „Hotovo“v pravej dolnej časti.

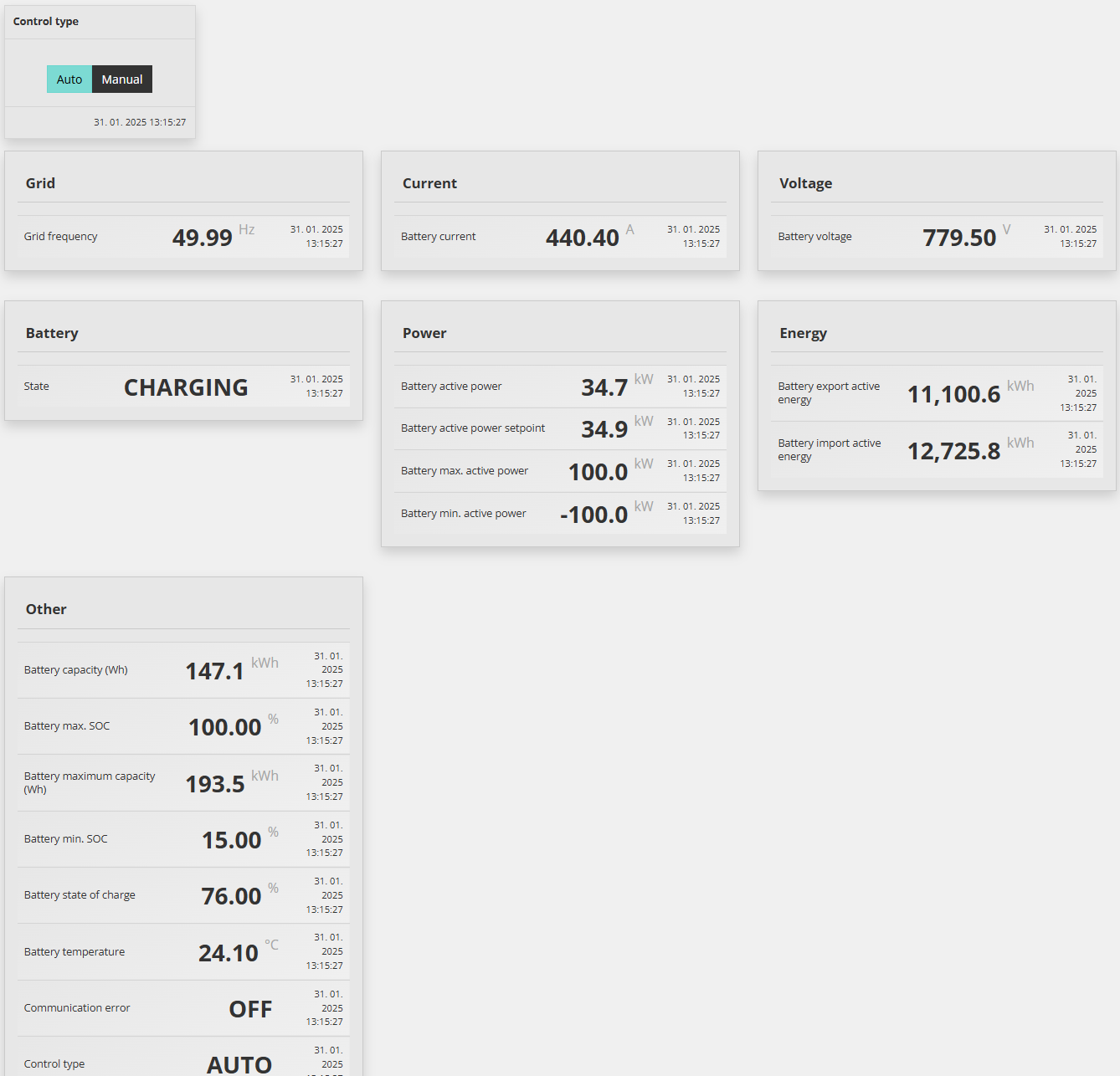

6. Údaje zo zariadenia
Účelom tohto bodu je ukázať, ako skontrolovať hodnoty z novo pridaného zariadenia. Toto sa vykonáva v časti „Zariadenie/Posledné meranie“.
Pre pokročilé ovládanie jednotlivých prvkov pripojených k SmartLogger2000B je potrebné pridať integrované prvky do stratégie systému Reduxi.
Napríklad typ ovládania zariadenia Huawei LUNA2000B musí byť nastavený na AUTO. Toto nastavenie je možné nakonfigurovať v časti Devices > Huawei LUNA2000B v Reduxi Configurator.
Keď je zariadenie nastavené na AUTO, možno vykonávať príkazy zo stratégie. V opačnom prípade sa ovládanie stane zastaraným.
Pre dosiahnutie maximálnej flexibility a zníženia nákladov na energiu s ohľadom na dynamickú cenu a dynamické tarify prosím postupujte podľa pokynov na definovanie stratégie na tomto odkaze: Stratégie pre regulátor Reduxi.
Po úspešnom pridaní zariadenia je možné ho monitorovať a ovládať aj cez aplikáciu Reduxi.
