Ako pripojiť PEGO ECP200 BASE (HVAC) k riadiacej jednotke Reduxi
Pripojte PEGO ECP200 BASE k Reduxi Controller cez Modbus RTU. Získate maximálnu flexibilitu a zníženie nákladov a spotreby energie až o 30 %.

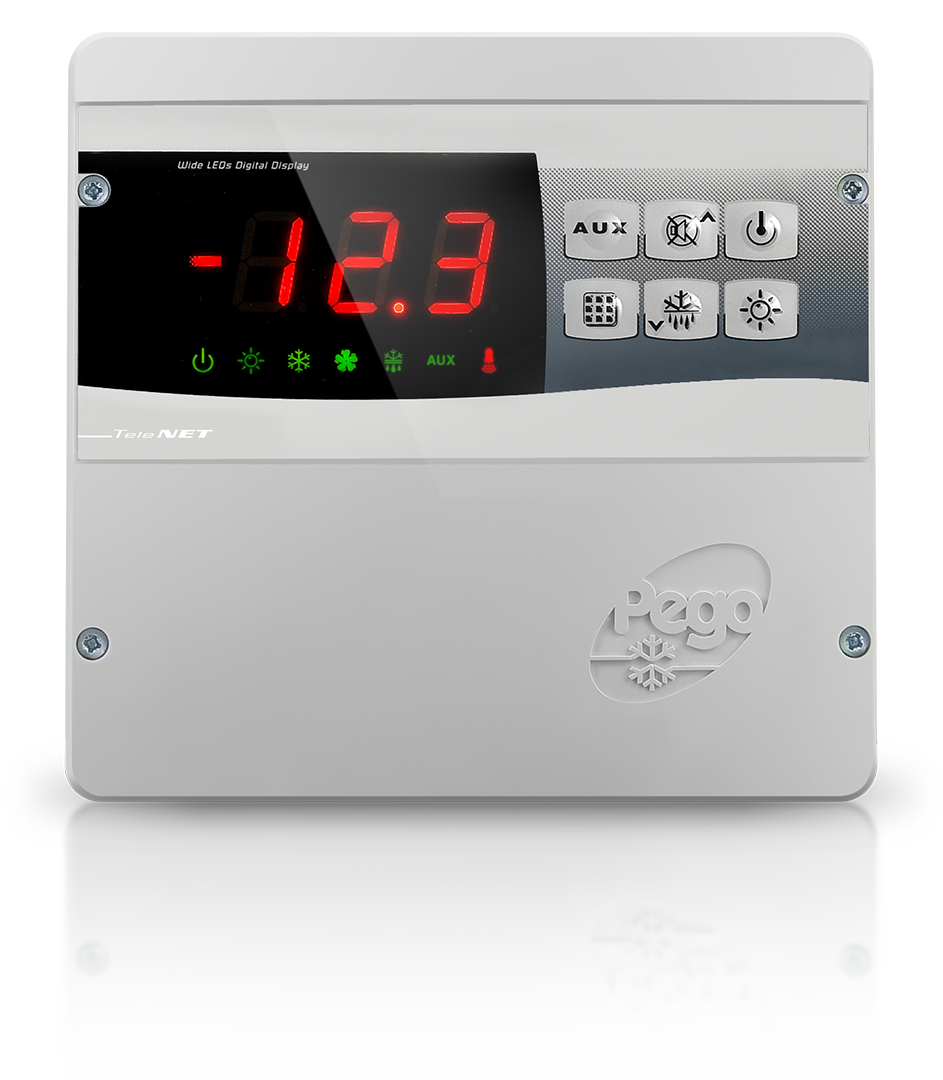

Textový popis tohto obrázka
Fotografia svetlosivého nástenného ovládacieho panela so zaobleným obdĺžnikovým puzdrom a lesklým odrazom pod ním. Horná časť: čierny panel s textom 'Wide LEDs Digital Display' nad červeným sedemsegmentovým displejom zobrazujúcim -12.3. Pod displejom sú stavové ikony: napájanie (zelená), slnko (zelená), snehová vločka (zelená), ventilátor (zelená), odmrazovanie (zelená), AUX (zelený text) a výstražná kontrolka (červená). Vpravo je šesť tlačidiel: AUX, stlmenie so šípkou nahor, napájanie, ikona mriežky, odmrazovanie/snehová vločka so šípkou nadol a ikona slnka. Text 'TeleNET' je vytlačený pod displejom vľavo. Logo 'Pego' je vyrazené vpravo dole na puzdre. V rohoch sú viditeľné štyri skrutky.
1 Technická dokumentácia
Dokumenty k PEGO ECP200 BASE:
- PEGO ECP200 BASE documentation (PDF) – dokumentácia zariadenia, na ktorú odkazoval pôvodný návod Reduxi.
- ECP 200 BASE4 A data sheet (PDF, Italian) – dátový list ovládacieho panela pre chladiace komory od distribútora Arbo.
- ECP200 BASE 4 user and maintenance manual (French) – manuál na ManualsLib.
2 Potrebné vybavenie
Potrebujete tieto komponenty:
- PEGO ECP200 BASE
- Reduxi Controller
- Kábel na pripojenie Modbus RTU (RS485)
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
3 Pripojenie PEGO ECP200 BASE k Reduxi Controller
PEGO ECP200 BASE má rozhranie RS485, ktoré podporuje Modbus RTU. Reduxi číta zariadenie cez toto rozhranie Modbus, preto musí byť najprv hotové fyzické pripojenie.
Obrázok ukazuje, ako pripojiť Reduxi Controller a PEGO ECP200 BASE.
Textový popis tohto obrázka
Schéma zapojenia kombinujúca výkres a fotografiu. Vľavo: prerušovaná zbernicová čiara vedie z ľavého okraja. Dva malé rámčeky s popisom TYPICAL CONNECTION majú každý svorky A a B. Vedľa nich je regulátor PEGO s červeným digitálnym displejom a tlačidlami, so svorkami očíslovanými 7 a 8 dole. Červený vodič a modrý vodič vedú z čiary k Reduxi controller vpravo (tmavé zariadenie s logom reduxi, ethernetovým portom a čiernym zásuvným konektorom); červený a modrý vodič sa pripájajú na čierny zásuvný konektor. Malý čierny okrúhly symbol je pod čiarou vľavo.
4 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
5 Pridanie PEGO ECP200 BASE do Reduxi
Po pripojení Reduxi Controller a PEGO ECP200 BASE zaregistrujte zariadenie v Reduxi.
5.1 Základné nastavenia
Prihláste sa lokálne do Reduxi Configurator (pozri bod 4) a kliknite na tlačidlo Add device.
Textový popis tohto obrázka
Snímka obrazovky ľavého bočného panela Reduxi Configurator. Hore: logo reduxi s textom CONFIGURATOR. Zbalené sekcie: Devices (ikona plus) a Strategies (ikona plus). Pod nimi dve tlačidlá vedľa seba: Add device (ikona plus, označené modrým zvýrazňovacím rámikom) a Add strategy (ikona plus). Pod nimi dve položky: Settings a Profile. Oblasť vpravo od bočného panela je prázdna biela.
V prvom kroku vyberte základné nastavenia:
- Device type:
HVAC - Type:
PEGO ECP200 BASE - Name: názov podľa vášho výberu
Textový popis tohto obrázka
Snímka obrazovky Reduxi Configurator, krok 1 z 3 sprievodcu pridaním zariadenia, názov stránky 'Basic settings'. Kroky postupu: 1 Basic settings (aktívny, čierny kruh), 2 Communication channel, 3 Advanced settings. Polia: Device type *: HVAC; Type *: PEGO ECP200 BASE; Category *: HVAC (s ikonou x na vymazanie); Name *: PEGO ECP200 BASE. Tlačidlá: Back (s obrysom), Next (tmavé).
5.2 Nastavenia komunikácie
Druhý krok nastavuje komunikačný kanál pre Modbus RTU. Vytvára prepojenie medzi Reduxi Controller a PEGO ECP200 BASE. Snímka obrazovky zobrazuje nastavenia.
Textový popis tohto obrázka
Snímka obrazovky sprievodcu Reduxi Configurator s tromi krokmi: 1 Basic settings (čierny), 2 Communication channel (čierny, aktuálny), 3 Advanced settings (sivý). Nadpis: Communication channel and device configuration. Connection *: Local serial port. Port *: Port 1. Baud rate *: 9600 bits/s. Data bits *: 8. Stop bits *: 1. Parity *: None. Modbus unit ID *: 1. Tlačidlá: Back, Test communication, Next (tmavé).
5.3 Test komunikácie
Tlačidlo Test communication je pod komunikačnými poľami. Overí, či funguje pripojenie Modbus RTU medzi zariadeniami. Ak test uspeje, kliknite na Done: zariadenie vytvorí iba Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej časti formulára Reduxi Configurator. Modbus unit ID *: 1. Tlačidlá: Back, Test communication (orámované modrým obdĺžnikom), Next (tmavé tlačidlo).
Test vráti jeden z dvoch výsledkov:
Textový popis tohto obrázka
Snímka obrazovky dialógu s názvom Test communication (krížik na zatvorenie vpravo hore). Zelený text: Successful readout from device. Active power: 5810 W; Error number: 0; Error: false; H.C. 1 temp.: 48.3 °C; Import active energy: 12512100 Wh; Outdoor temp.: -3.7 °C; Return temp.: 45.5 °C; Sanitary water temp.: 44.9 °C; Supply temp.: 48.3 °C. Tlačidlo: Close (tmavé).
Textový popis tohto obrázka
Snímka obrazovky dialógu s názvom Test communication so zatváracím krížikom vpravo hore. Správa červeným textom: Unable to communicate with device. Tmavé tlačidlo vpravo dole: Close.
5.4 Rozšírené nastavenia
Rozšírené nastavenia použite, iba ak má miesto špeciálne požiadavky. Predvolene tu nič nemeníte.
Textový popis tohto obrázka
Snímka obrazovky sprievodcu Reduxi Configurator, krok 3 Advanced settings. Indikátor krokov: 1 Basic settings, 2 Communication channel, 3 Advanced settings (všetky čierne). Nadpis: Advanced settings. Každá otázka má prepínač, všetky nastavené na No: Do you want to set data saving interval? No (Default: 1 min); Do you want to set reading delay? No (Default: 1000 ms); Do you want to set writing delay? No (Default: 1000 ms); Do you want to set power generation limits and capabilities? No; Do you want to set power consumption limits and capabilities? No; Do you want to limit communication with the device to read-only? No (Default: No); Do you want to invert direction for energy import and export? No (Default: No). Rozbaľovacie zoznamy: L1 is connected to main feed: L1; L2 is connected to main feed: L2. Tlačidlo: Back.
6 Kontrola nameraných hodnôt
6.1 Posledné merania
Skontrolujte namerané hodnoty zariadenia v časti Device (PEGO ECP200 BASE) – Last measurement v Reduxi Configurator.
Textový popis tohto obrázka
Snímka obrazovky zobrazenia posledných meraní v Reduxi Configurator s niekoľkými kartami. Karta State name setpoint: rad tlačidiel Off, Eco, On (zvýraznené tyrkysovou), Boost, Setpoint; časová značka 17. 02. 2025 16:06:17. Karta Configuration, riadky (všetky s časovou značkou 17. 02. 2025 16:06:17): enumeration.TEMPERATURE_DELTA_CMD 3.0 °C; enumeration.TEMPERATURE_LOWER_LIMIT_CMD 3.0 °C; enumeration.TEMPERATURE_SETPOINT_CMD 4.0 °C; enumeration.TEMPERATURE_UPPER_LIMIT_CMD 10.0 °C. Karta Measurements: Communication error: ON, 17. 02. 2025 16:06:17. Karta Other: Control type: MANUAL; State name setpoint: ON_AUTO (pravý okraj mierne odrezaný); obe s časovou značkou 17. 02. 2025 16:06:17.
6.2 Sledovanie v cloude Reduxi
Keď je zariadenie pridané v aplikácii Configurator, môžete ho sledovať v cloudovej aplikácii Reduxi.
✓ Zhrnutie
Príprava (body 1–2): Zaobstarajte si dokumentáciu PEGO ECP200 BASE. Pripravte Reduxi Controller, kábel Modbus RTU a notebook alebo tablet.
PEGO ECP200 BASE (bod 3): Pripojte zariadenie k Reduxi Controller cez Modbus RTU (RS485).
Pridanie do Reduxi (body 4–5): Prihláste sa do webového rozhrania Reduxi. Pridajte zariadenie ako HVAC typu PEGO ECP200 BASE, zadajte komunikačné nastavenia, spustite Test communication a kliknite na Done.
Uvedenie do prevádzky (bod 6): Skontrolujte namerané hodnoty v časti Last measurement. Sledujte zariadenie v cloude Reduxi.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Test komunikácie zlyhá | Skontrolujte fyzické pripojenie Modbus RTU (pozri bod 3) a komunikačné nastavenia (pozri bod 5, bod 5.2). |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
