Integrujte zariadenie PEGO ECP200 BASE s regulátorom Reduxi cez Modbus RTU, čím dosiahnete maximálnu flexibilitu a možné zníženie nákladov a energie až o 30 %.

1. PEGO ECP200 BASE dokumentácia:

Dokumentáciu na stiahnutie je možné získať na odkaze:

http://www.dayan-rs.com/_Uploads/dbsAttachedFiles/9884.pdf

2. Fyzické spojenie medzi PEGO ECP200 BASE

a ovládač Reduxi

Fyzické spojenie musí byť vytvorené, pretože Modbus RTU sa používa na prístup k PEGO ECP200 BASE

Rozhranie Modbus.

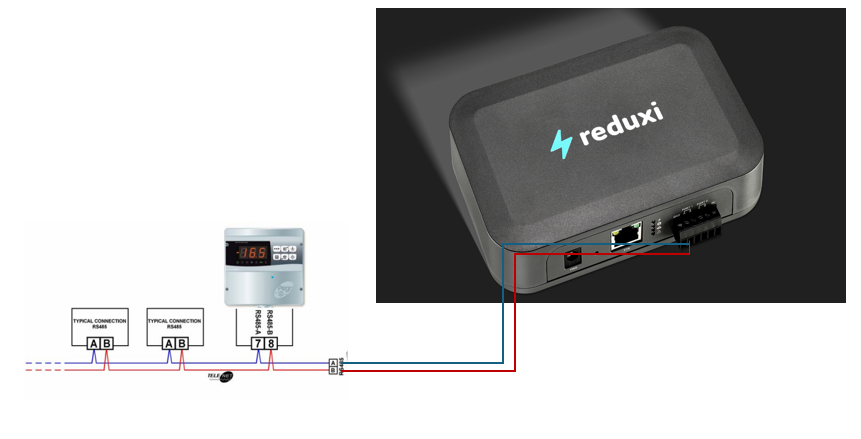

Obrázok nižšie zobrazuje, ako je vytvorené fyzické spojenie medzi Reduxi a PEGO ECP200 BASE:

Posnetek zaslona 2025-02-17 155252.png

3. Pridajte do systému Reduxi PEGO ECP200 BASE.

Po pripojení Reduxi a PEGO ECP200 BASE ho môžete zaregistrovať ako nové zariadenie (PEGO ECP200 BASE).

3.1 Pridať zariadenie (PEGO ECP200 BASE)

Najprv sa prihláste do miestneho konfigurátora Reduxi a pridajte nové zariadenie kliknutím na tlačidlo „Pridať zariadenie“.

4.2 Zvoľte PEGO ECP200 BASE

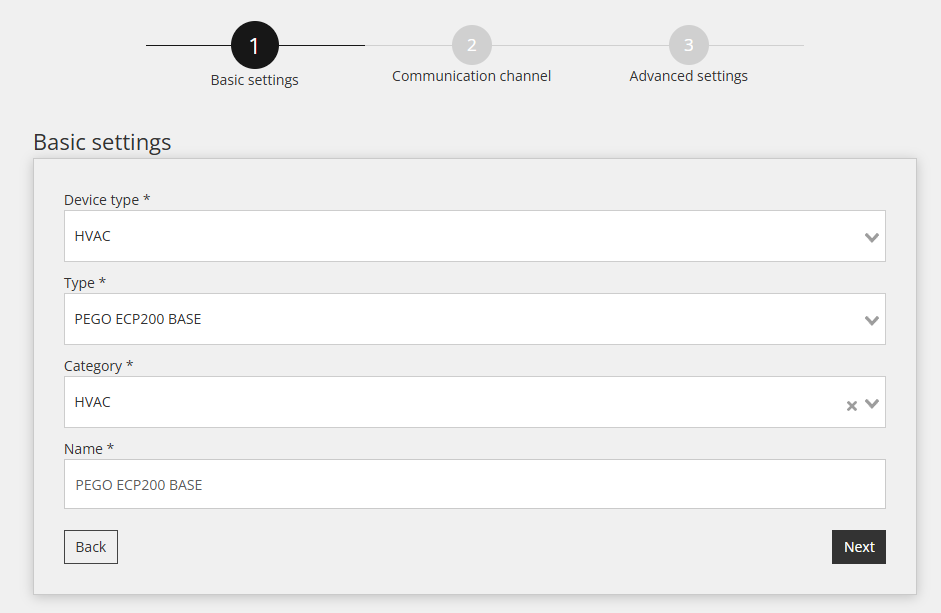

V prvom kroku sú definované základné nastavenia:

Vyberte typ zariadenia: HVAC,
Vyberte typ: PEGO ECP200 BASE,
Pomenujte zariadenie.

Posnetek zaslona 2025-02-17 155618.png

4.3 Konfigurácia zariadenia pre komunikačný kanál

Druhý krok zahŕňa konfiguráciu komunikačného kanála, ktorý je nevyhnutný pre správnu komunikáciu Modbus RTU. V tomto kroku sa vytvorí komunikačné spojenie medzi regulátorom Reduxi a PEGO ECP200 BASE.

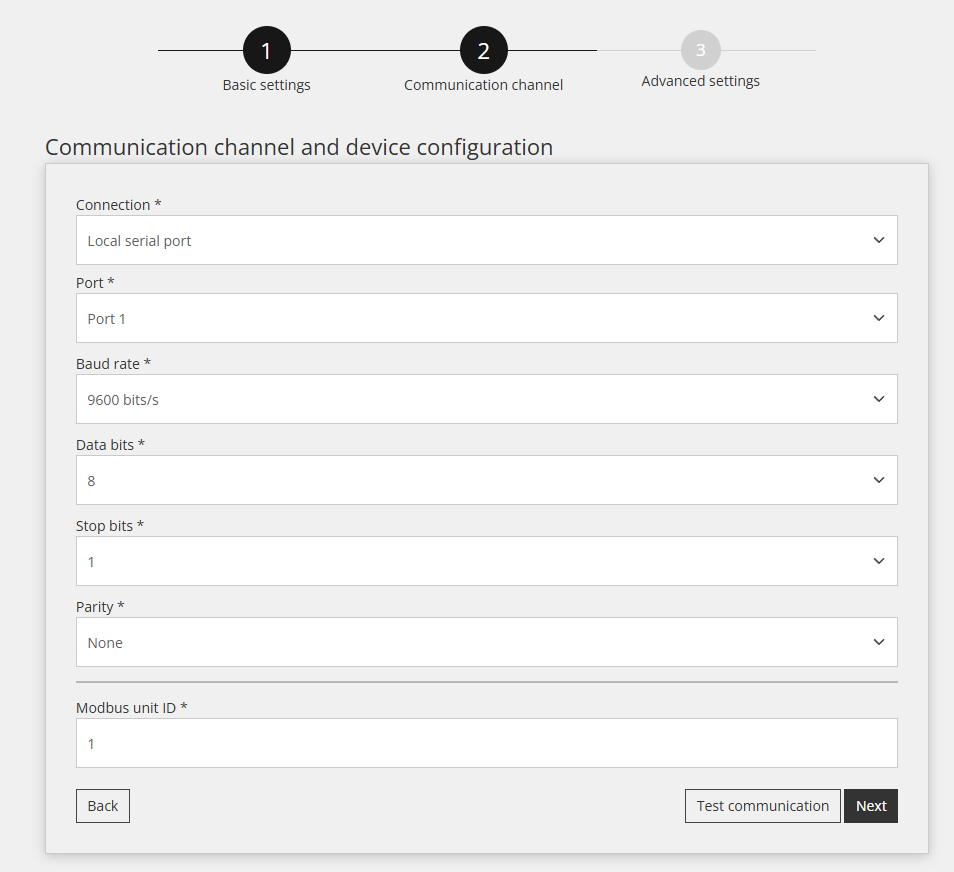

Nastavenia pre komunikačný kanál sú zobrazené nižšie:

Posnetek zaslona 2025-02-17 155651.png

4.4 Testovanie komunikácie

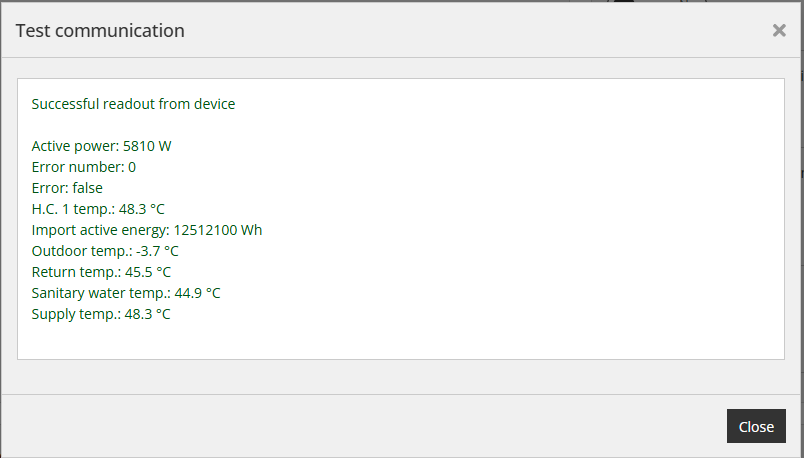

Pod všetkými poľami Komunikačného kanála spomenutými v predchádzajúcom kroku sa nachádza tlačidlo „Otestovať komunikáciu“. Toto tlačidlo sa používa na overenie, či pripojenie Modbus RTU medzi zariadeniami funguje správne.

Posnetek zaslona 2025-02-17 155753.png
