Ako pripojiť hybridný menič Sigenergy k riadiacej jednotke Reduxi
Integrujte hybridný menič Sigenergy s Reduxi Controller cez Modbus TCP/IP. Získate maximálnu flexibilitu a zníženie nákladov a spotreby energie až o 30 %.
Textový popis tohto obrázka

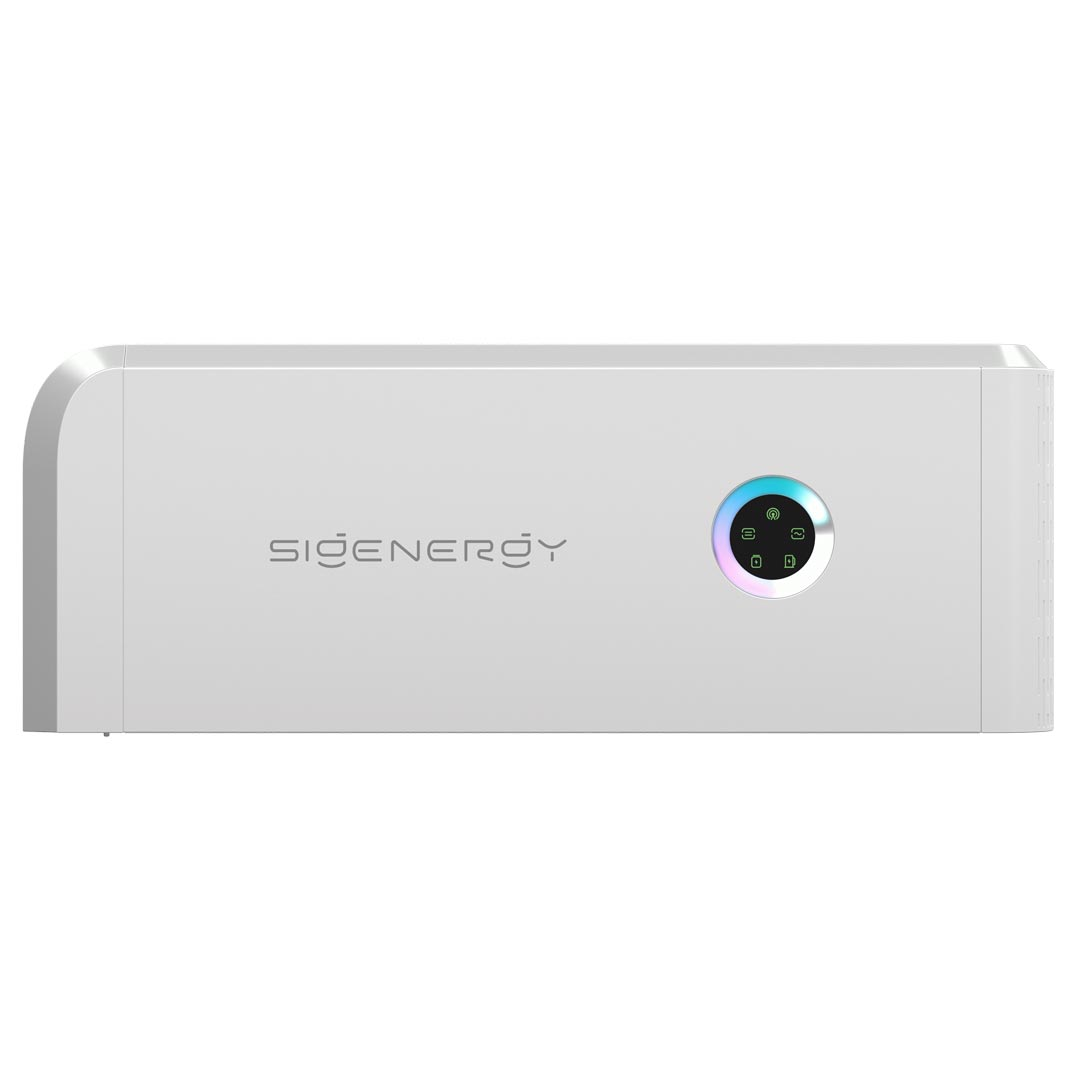

Fotografia alebo vizualizácia bieleho nástenného hybridného meniča na bielom pozadí. Puzdro je svetlosivé/biele so zaoblenými rohmi vľavo hore. Slovo 'SIGENERGY' je vytlačené sivou na prednej strane vľavo. Vpravo je okrúhly indikátor s viacfarebným žiariacim prstencom (od modrej po ružovú) okolo čierneho kruhu so štyrmi malými zelenými ikonami (symbol wifi/signálu hore a symboly vľavo, vpravo, vľavo dole a vpravo dole). Spodná časť jednotky je hladká bez ďalšieho označenia.
1 Príprava
1.1 Technická dokumentácia
Ďalšie informácie o nastaveniach hybridného meniča Sigenergy nájdete v týchto dokumentoch.
- Sigenergy hybrid inverter documentation – stiahnutie dokumentácie meniča (April Ice B2B)
- How to enable Modbus TCP/IP – článok podpory Sigenergy
- Sigenergy Modbus Protocol V2.7 – protokol Modbus od Sigenergy, vydanie 2025-05-23
- Video on YouTube – video, na ktoré odkazoval pôvodný článok
1.2 Potrebné vybavenie
- Reduxi Controller
- Hybridný menič Sigenergy pripojený k Reduxi Controller
- Smartfón s aplikáciou mySigen
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
2 Konfigurácia hybridného meniča Sigenergy
2.1 Stiahnutie aplikácie mySigen
Stiahnite si aplikáciu mySigen:
- Google Play: mySigen v Google Play
- Apple App Store: mySigen v App Store
2.2 Zistenie IP adresy meniča
Keď máte prístup cez mobilnú aplikáciu, zmeňte nastavenia tak, aby mal Reduxi Controller prístup k hybridnému meniču cez Modbus TCP/IP. Postupujte podľa týchto krokov.
Textový popis tohto obrázka
Snímka obrazovky domovskej stránky aplikácie mySigen v telefóne, tmavý motív, vysoká snímka telefónu. Stavový riadok: čas 11:51, pruhy signálu, ikona Wi-Fi, batéria 57. Hore: ikona menu (vľavo), ikona zdieľania (vpravo); názov systému medzi nimi je zakrytý čiernym pruhom. Pod ním stavová kapsula: 'Normal | On Grid'. Počasie: slnko za oblakom, 7 °C. Horné hodnoty: 0 kW a 10.3 kW. 3D ilustrácia domu so solárnymi panelmi na streche, nabíjačka AC s autom, biely menič a batéria, s čiarami toku energie. Popisy: SOLAR, HOME, 'Available AC CHARGER'; pod domom: 0 kW DC CHARGER; 0 kW · 90.0% SigenStor; 10.3 kW GRID. Rad piatich tlačidiel: Diagnosis, Notice, Mode, Safety, Charger. Karta 'Today': 0.04 kWh Solar Generate. (skrátené), € -0.32 Energy Value. Dolná navigácia: Home (vybraná, zelená), Device, Service, Setting. Dole biely indikátor domovskej obrazovky.
Textový popis tohto obrázka
Snímka obrazovky stránky Settings v aplikácii mySigen v telefóne, tmavý motív, vysoká snímka telefónu. Stavový riadok: čas 11:49, pruhy signálu, ikona Wi-Fi, batéria 58. Hore: riadok s dlaždicou avatara 'Ap', názvom zakrytým čiernym pruhom a šípkou. Pod ním karta systému s tlačidlom menu '.', 3D ilustrácia domu so solárnymi panelmi, bieleho meniča a nabíjačky a blok textu zakrytý čiernym pruhom. Štyri položky rýchlych nastavení: Operational Mode, Backup Reserve, Utility Rate Plan, Charging Setting. Karta 'Settings & Tools' s riadkami, každý so šípkou: About, App Setting, Network Configure, Device Configure. Dolná navigácia: Home, Device, Service, Setting; položka Setting (zelená) je označená modrým obdĺžnikom. Dole biely indikátor domovskej obrazovky.
Textový popis tohto obrázka
Snímka obrazovky System Settings v aplikácii mySigen v telefóne, tmavý motív, vysoká snímka telefónu. Stavový riadok: čas 11:49, pruhy signálu, ikona Wi-Fi, batéria 58. Hlavička: šípka späť a názov 'System Settings'. Karta systému zobrazuje 3D ilustráciu domu so solárnymi panelmi, meničom a nabíjačkou so zelenou ikonou ceruzky (úprava); názov a podrobnosti systému pod ňou sú zakryté čiernym pruhom. Sekcia 'Basic Info': System ID: hodnota zakrytá; Country/Region: hodnota zakrytá; Time Zone: (UTC+01:00)Belgrade; Grid Connection Date: 2024-05-17; Total Panel Capacity: 3.44 kWp; Battery Capacity: 24.18 kWh. Sekcia 'More Settings' s riadkami, každý so šípkou: Connectivity (hodnota Ethernet), Backup Event Center, Lighting Language, Advanced Settings, Software Update, System Share. Riadok Connectivity je označený modrým obdĺžnikom (obdĺžnik začína pri nadpise 'More Settings'). Dole biely indikátor domovskej obrazovky.
Textový popis tohto obrázka
Snímka obrazovky Connectivity v aplikácii mySigen v telefóne, tmavý motív, vysoká snímka telefónu. Stavový riadok: čas 11:50, pruhy signálu, ikona Wi-Fi, batéria 58. Hlavička: šípka späť a názov 'Connectivity'. Prepínač s dvoma kartami: System (vybraná) a Device (nevybraná); karta Device je označená modrým obdĺžnikom a modrou šípkou, ktorá na ňu ukazuje nadol. Pod ním v prerušovanom rámčeku: ikona naskladaného zariadenia (batéria/menič), zelená značka zaškrtnutia a ikona sieťovej zástrčky spojené čiarami s textom 'SigenStor is connected to the Network'. Pod ním karta s tromi riadkami, každý so šípkou: Ethernet (ikona zástrčky prečiarknutá), WLAN (ikona Wi-Fi s x), Cellular (ikona signálu s x). Zvyšok obrazovky je prázdne tmavé pozadie s bielym indikátorom domovskej obrazovky dole.
Textový popis tohto obrázka
Snímka obrazovky telefónu v aplikácii mySigen, tmavý motív, vysoká snímka telefónu. Stavový riadok: čas 11:50, pruhy signálu, ikona Wi-Fi, batéria 58. Hlavička: šípka späť a názov 'Connectivity'. Prepínač s dvoma kartami: System a Device (vybraná Device). Pod ním je karta zariadenia s názvom 'SigenStor' s malým obrázkom bieleho zariadenia, zeleným stavovým bodom a stavom 'Normal'; riadok s názvom/sériovým číslom zariadenia pod nadpisom je zakrytý čiernym pruhom. Karta uvádza tri riadky, každý so šípkou: Ethernet (zelená ikona zástrčky), WLAN (sivá ikona Wi-Fi s x), Cellular (sivá ikona signálu s x). Riadok Ethernet je označený modrým oválnym obrysom. Zvyšok obrazovky pod kartou je prázdne tmavé pozadie s bielym indikátorom domovskej obrazovky dole.
Textový popis tohto obrázka
Snímka obrazovky Ethernet v aplikácii mySigen v telefóne, tmavý motív, vysoká snímka telefónu. Stavový riadok: čas 11:50, pruhy signálu, ikona Wi-Fi, batéria 58. Hlavička: šípka späť, názov 'Ethernet', 'Save' (zelené, vpravo hore). Polia: MAC Address: hodnota zakrytá čiernym pruhom. Karta 'Ethernet' so stavom 'Connected' (zelené). Primary DNS: 8.8.8.8 (sivé); Secondary DNS: 208.67.222.222. Prepínač 'Obtain IP address automatically': zapnutý (zelený). Sivé polia: IP Address: 172.16.40.228, označené modrým obdĺžnikom; Gateway: 172.16.40.1; Subnet Mask: 255.255.255.0. Pod tým je prázdne tmavé pozadie s bielym indikátorom domovskej obrazovky.
2.3 Povolenie Modbus TCP/IP
Návod na povolenie Modbus TCP/IP na meniči nájdete v článku podpory Sigenergy.
2.4 Nastavenie minimálneho stavu nabitia pri vybíjaní a rezervy pre zálohovanie
Textový popis tohto obrázka
Snímka obrazovky 'System Settings' v aplikácii mySigen v telefóne, tmavý motív. Stavový riadok: čas 6:51, signál 5G, batéria 65. Hlavička: šípka späť, názov 'System Settings', 'Save' (zelené). Hore je odrezaný riadok s prepínačom (text končiaci 'nable'). Sekcia 'Charge & Discharge' s poliami: Charge Cut-Off SOC (%): 100.0; Discharge Cut-Off SOC (%): 10.0; Backup Reserve (%): 90.0. Červený ručne kreslený ovál obkresľuje polia Discharge Cut-Off SOC (%) a Backup Reserve (%).
3 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
4 Pridanie hybridného meniča Sigenergy do Reduxi
Po pripojení Reduxi Controller a hybridného meniča Sigenergy zaregistrujte menič ako nové zariadenie.
4.1 Základné nastavenia
Prihláste sa lokálne do aplikácie Reduxi Configurator na kontroléri (pozrite bod 3) a kliknite na + Add device.
Textový popis tohto obrázka
Snímka obrazovky ľavého bočného panela Reduxi Configurator. Hore: logo reduxi s textom CONFIGURATOR. Zbalené sekcie: Devices (ikona plus) a Strategies (ikona plus). Pod nimi dve tlačidlá vedľa seba: Add device (ikona plus, označené modrým zvýrazňovacím rámikom) a Add strategy (ikona plus). Pod nimi dve položky: Settings a Profile. Oblasť vpravo od bočného panela je prázdna biela.
V prvom kroku (základné nastavenia) vyberte základné parametre zariadenia:
- Device type:
Hybrid Inverter - Type:
Sigenergy Hybrid - Name: názov podľa vášho výberu
4.2 Nastavenia komunikácie
Druhý krok nastavuje komunikačný kanál medzi Reduxi Controller a hybridným meničom Sigenergy. Tento krok je nevyhnutný pre komunikáciu Modbus TCP/IP. Obrázok zobrazuje nastavenia komunikačného kanála.
Textový popis tohto obrázka
Snímka obrazovky Reduxi Configurator, krok 2 z 2 sprievodcu pridaním zariadenia. Kroky postupu: 1 Basic settings, 2 Communication channel (oba vyplnené čierne kruhy). Názov sekcie: 'Communication channel and device configuration'. Polia: Connection *: TCP/IP (rozbaľovací zoznam); IP *: 172.16.40.228; Port *: 502; Modbus unit ID *: 1. Tlačidlá: Back (s obrysom), Test communication (s obrysom), Done (tmavé).
4.3 Test komunikácie
Kliknite na Test communication v dolnej časti sprievodcu. Test raz načíta údaje z hybridného meniča Sigenergy a nič neuloží. Ak test uspeje, kliknite na Done: zariadenie vytvorí iba Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.50.243, s tlačidlom 'Scan for IP'. Port *: 502, s tlačidlom 'Test port'. Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo). Tlačidlo Done je označené azúrovým rámčekom.
4.4 Pokročilé nastavenia
Rozšírené nastavenia použite, iba ak má miesto špeciálne potreby. Predvolene nemusíte nič meniť.
Textový popis tohto obrázka
Snímka obrazovky sprievodcu Reduxi Configurator, krok 3 Advanced settings. Indikátor krokov: 1 Basic settings, 2 Communication channel, 3 Advanced settings (všetky čierne). Nadpis: Advanced settings. Každá otázka má prepínač, všetky nastavené na No: Do you want to set data saving interval? No (Default: 1 min); Do you want to set reading delay? No (Default: 1000 ms); Do you want to set writing delay? No (Default: 1000 ms); Do you want to set power generation limits and capabilities? No; Do you want to set power consumption limits and capabilities? No; Do you want to limit communication with the device to read-only? No (Default: No); Do you want to invert direction for energy import and export? No (Default: No). Rozbaľovacie zoznamy: L1 is connected to main feed: L1; L2 is connected to main feed: L2. Tlačidlo: Back.
5 Kontrola nameraných hodnôt
5.1 Posledné merania
Po nadviazaní komunikácie skontrolujte namerané hodnoty v časti Devices – Sigenergy Hybrid Inverter – Last measurement v Reduxi Configurator.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Last measurements' zariadenia v Reduxi Configurator. Karty: Last measurements (aktívna), Analyze, Archive. Vpravo hore: rozbaľovací zoznam obnovovania 'Without refreshing' a tlačidlo obnovenia. Karta 'Control type': tlačidlá Auto (svetlozelené) a Manual (tmavé, vybrané); časová pečiatka 14. 03. 2025 12:49:13. Všetky hodnoty nižšie majú časovú pečiatku 14. 03. 2025 12:49:01, pokiaľ nie je uvedené inak. Karta PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: prázdne (jednotka kW); enumeration.PV_STATE_NAME: CONNECTED. Karta Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Karta Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Karta Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Karta Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: prázdne (kW); Grid export active power limit: prázdne (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Karta Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (časová pečiatka 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
5.2 Zapnutie riadenia cez Reduxi
Na pokročilé riadenie hybridného meniča Sigenergy zapojte zariadenie do optimalizačných režimov systému Reduxi. V časti Devices – Sigenergy Hybrid v Reduxi Configurator nastavte control type na AUTO. Iba vtedy príkazy stratégie ovplyvnia batériu.
Ak chcete dosiahnuť maximálnu flexibilitu a zníženie nákladov na energiu pri dynamických cenách a dynamických tarifách, definujte stratégiu podľa postupu v Stratégie pre Reduxi Controller.
Po pridaní zariadenia ho môžete sledovať a ovládať aj v aplikácii Reduxi.
✓ Zhrnutie
Príprava (body 1–2): Použite dokumentáciu Sigenergy. Nainštalujte aplikáciu mySigen.
Menič Sigenergy (bod 2): Skopírujte IP adresu v aplikácii mySigen. Povoľte Modbus TCP/IP. Nastavte Discharge Cut-Off SOC a Backup Reserve podľa obrázka.
Pridanie do Reduxi (body 3–4): Prihláste sa do webového rozhrania Reduxi. Pridajte zariadenie s typom Sigenergy Hybrid, vložte IP adresu a spustite Test communication.
Spustenie (bod 5): Skontrolujte posledné merania. Nastavte control type na AUTO a definujte stratégiu.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Test komunikácie zlyhá | Skontrolujte, či je IP adresa z aplikácie mySigen zadaná správne. Skontrolujte, či je Modbus TCP/IP povolený na meniči. |
| Neočakávané správanie batérie | Skontrolujte, či sú Discharge Cut-Off SOC (%) a Backup Reserve (%) nastavené na hodnoty uvedené v bode 2.4. |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
