Využite inteligentne variabilné tarify za elektrinu – ušetrite až 30 % na nákladoch na energiu s tepelnými čerpadlami SG-Ready od spoločnosti Ochsner a brány Reduxi.

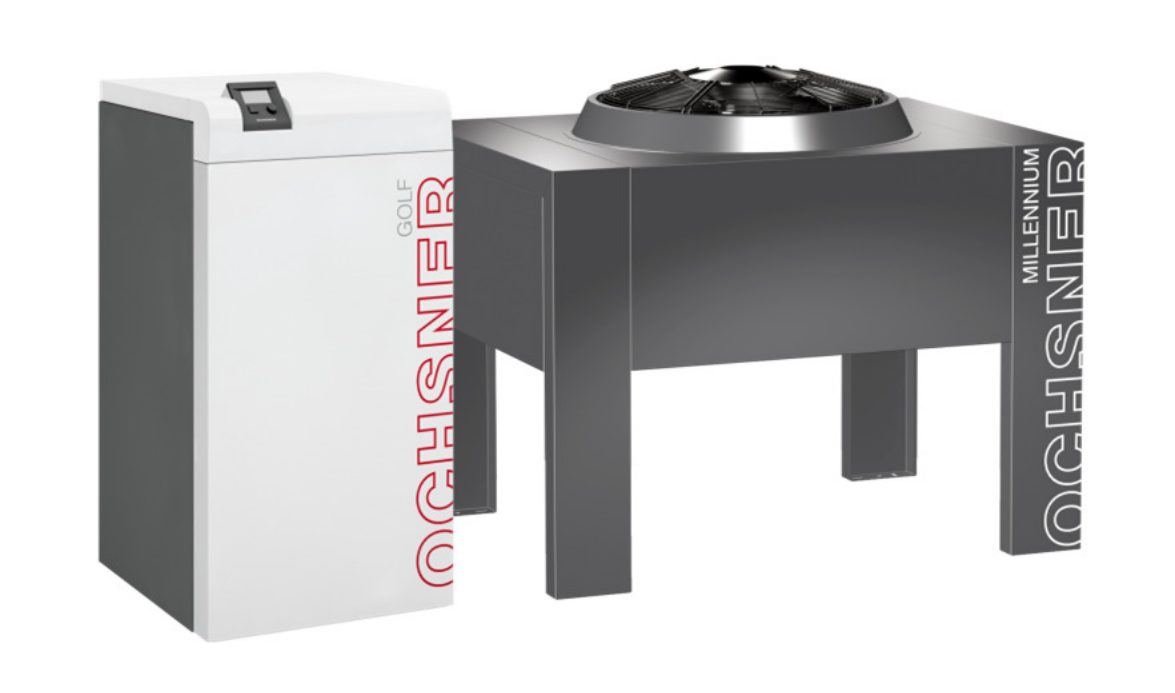

1. Nevyhnutné kroky na nadviazanie komunikácie medzi regulátorom Reduxi a tepelným čerpadlom Ochsner GMLW Plus

1.1 Aktivácia funkcie SG Ready na tepelnom čerpadle

Aktiváciu a potrebnú aktualizáciu firmvéru vykoná servisný technik OCHSNER.

Ak si chcete dohodnúť stretnutie, kontaktujte zákaznícky servis OCHSNER:

https://www.ochsner.com/en/contact/

1.2 Požadované komponenty na pripojenie regulátora Reduxi k tepelnému čerpadlu Ochsner GMLW Plus.

Na nadviazanie spojenia medzi regulátorom Reduxi a tepelným čerpadlom Ochsner GMLW Plus sú potrebné dve

komponenty:

1. Regulátor Reduxi
2. Brána Reduxi so snímačmi prúdu 3x (30:1A) (CT)

Zariadenie Reduxi Gateway musí byť najskôr pridané (pripojené) ku kontroléru Reduxi, aby bolo možné ovládať/uviesť do prevádzky prevádzkové režimy tepelného čerpadla. Pripojenie je možné nadviazať bezdrôtovo (WLAN) alebo káblovo pomocou kábla UTP (LAN). Viac informácií o pripojení nájdete na stránke pripojenie brány ku kontroléru. Zariadenie Reduxi Gateway tiež obsahuje 3x (30:1A) prúdové snímače (transformátor) používané na meranie elektrického prúdu (t. j. výkonu) pre každú fázu tepelného čerpadla. Okrem toho sa na generovanie signálov pre kontakty pripravené na SG používajú dva reléové výstupy, ktoré ovplyvňujú prevádzkové režimy tepelného čerpadla.

2. Pripojenie regulátora Reduxi a brány k lokálnej sieti

Symbolický obrázok celého pripojenia od regulátora Reduxi k tepelnému čerpadlu je zobrazený nižšie:

Ďalšie informácie o pripojení zariadenia Reduxi Gateway nájdete na tomto odkaze: Ako nakonfigurovať Reduxi Gatway.

3. Pripojenie relé zariadenia Reduxi gateway ku kontaktom SG-ready tepelného čerpadla

Na fyzické pripojenie relé zariadenia Reduxi Gateway ku kontaktom SG-ready (nazývané EVU) na tepelnom čerpadle je nevyhnutné určiť presné umiestnenie kontaktov SG-ready na doske s obvodmi tepelného čerpadla.

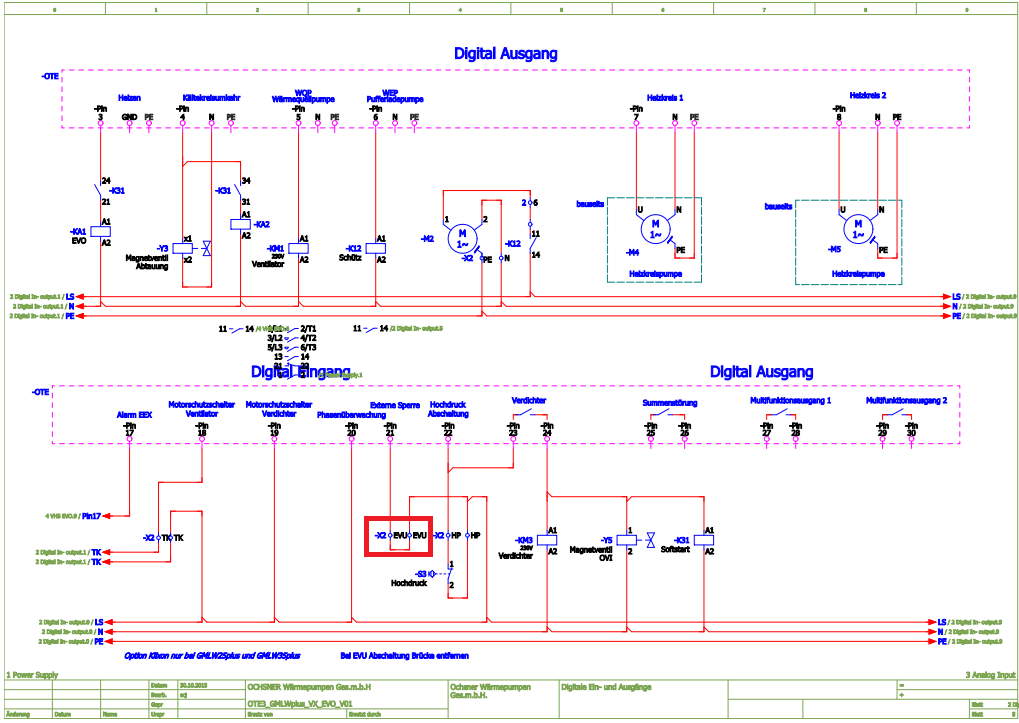

Obrázok nižšie zobrazuje umiestnenie kontaktov SG-ready na doske s obvodmi tepelného čerpadla Ochsner GMLW Plus.  Druhý obrázok zobrazuje pripojenia od relé ku kontaktom SG-ready.

Kontakty SG-ready (EVU) na doske HP:

Je dôležité, aby ste odstránili káblový mostík medzi kontaktmi SG-ready (EVU)!

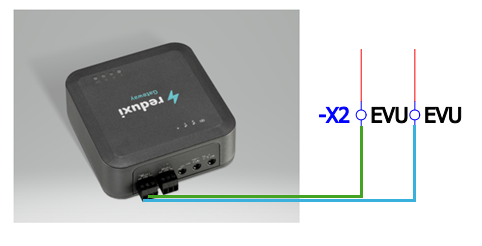

Pripojenie od zariadenia Reduxi gateway ku kontaktom SG-ready na HP:

NC kontakt prvého relé zariadenia Reduxi gateway --> na kontakt 1 na konektore X2; Modrý vodič

COM kontakt prvého relé zariadenia Reduxi gateway --> na kontakt 2 na konektore X2; Zelený vodič

Poznámka: Zariadenie Reduxi Gateway umožňuje používať reléové výstupy ako trvalo zatvorené, "Normálne zatvorené - NC" alebo otvorené "Normálne otvorené - NO".

4. Zariadenie Reduxi Gateway ako merač s prúdovými senzormi

Prúdové senzory (CT) obsiahnuté v súprave Reduxi Gateway musia byť pripojené k trom vstupom, jeden pre každú fázu, ako je znázornené na obrázku nižšie.

Snímač prúdu pokrýva jednotlivý fázový vodič (L1, L2, L3) tepelného čerpadla, obrázok nižšie:

5. Pridanie tepelného čerpadla ako nového zariadenia v konfigurátore Reduxi

Ak chcete pridať nové tepelné čerpadlo ako zariadenie alebo upraviť existujúce, postupujte podľa týchto krokov, ktoré sú podrobne uvedené v jednotlivých bodoch nižšie.

5.1 Pridanie zariadenia

Prihláste sa lokálne do aplikácie Reduxi configurator na ovládači a stlačte tlačidlo Pridať zariadenie.

5.2 Vyberte zariadenie, ktoré chcete pridať

V prvom kroku (základné nastavenia) vyberte základné parametre zariadenia, ktoré chcete pridať:

• Typ zariadenia: HVAC,
• Typ: Merač Reduxi
• Názov: Zadajte názov zariadenia, napríklad: Ochsner GMLW Plus

5.3 Komunikačný kanál

Prvá časť nastavenia komunikačného kanála je určená na pripojenie medzi zariadením Reduxi Gateway a regulátorom Reduxi. Vyplňte polia tak, ako sú zobrazené na obrázku nižšie (automaticky vyplnené).

Druhá časť komunikačného kanála je určená pre nastavenia prúdového senzora zariadenia Reduxi Gateway, kde pre všetky prúdové senzory vyberieme možnosť „Automatická detekcia z brány“.

Tretia časť komunikačného kanála je venovaná definovaniu signálov z relé zariadenia Redux gateway.

Tabuľka pre prevádzkové režimy:

 poznámka NO znamená normálne otvorené :

Režim ZAP (Normálna prevádzka), prvé relé je zatvorené (NC).

Režim VYP (Zastavenie HP), prvé relé je otvorené (NO)

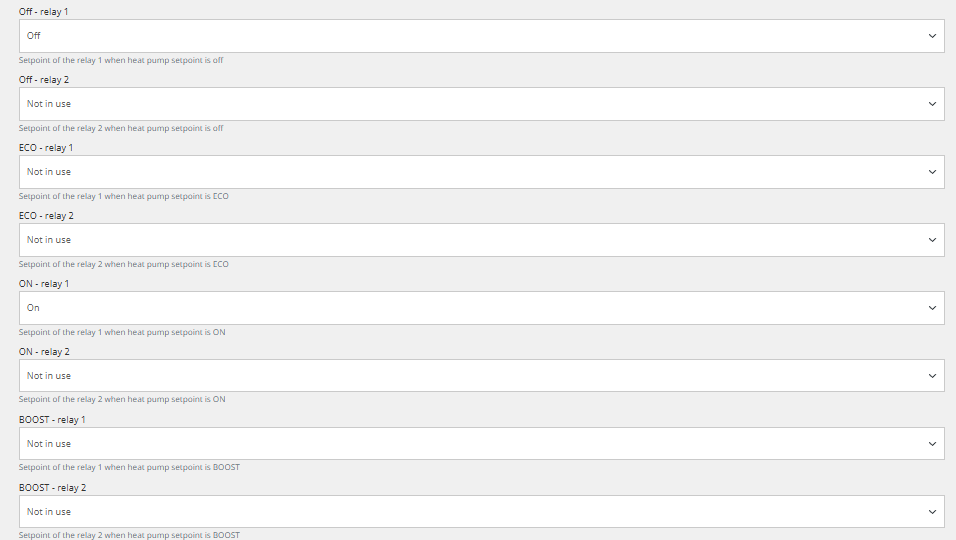

Kompletná konfigurácia signálov relé v konfigurácii Reduxi:

5.5 Komunikačný test

Komunikačný test sa vykonáva pomocou tlačidla „Test komunikácie“, ktoré sa nachádza v pravej dolnej časti po všetkých poliach parametrov komunikačného kanála.

Komunikačný test môže vrátiť dve odpovede:

1. Komunikácia funguje správne, obrázok nižšie:

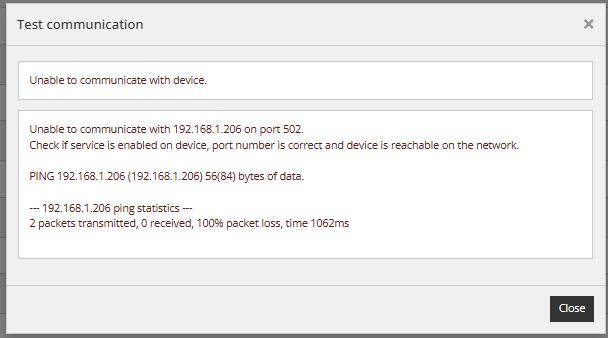

2. Komunikácia nefunguje správne, obrázok nižšie:

5.6 Rozšírené nastavenia

Rozšírené nastavenia sú ľubovoľné a závisia od špecifických potrieb miesta, kde je nainštalovaný ovládač Reduxi. Po dokončení všetkých rozšírených nastavení stlačte tlačidlo „Hotovo“ vpravo dole.

5.7 Posledné merania

Po úspešnom nadviazaní komunikácie s novo pridaným zariadením je možné jeho hodnoty skontrolovať v časti Zariadenia – tepelné čerpadlo Ochsner GLMW Plus v konfigurátore Reduxi ako ďalší test.

Pre pokročilé ovládanie tepelného čerpadla integrujte zariadenie do systémovej stratégie Reduxi. V časti Zariadenia – Ochsner GLMW Plus v konfigurátore Reduxi, musí byť typ ovládania nastavený na AUTO, aby príkazy pre stratégiu ovplyvňovali tepelné čerpadlo.

Ak chcete dosiahnuť maximálnu flexibilitu a zníženie nákladov na energiu s ohľadom na dynamickú cenu a dynamické tarify, postupujte podľa pokynov na definovanie stratégie na tomto odkaze: Stratégie pre ovládač Reduxi.

Po úspešnom pridaní zariadenia a kontrole hodnôt je možné zariadenie skontrolovať a ovládať aj prostredníctvom aplikácie Reduxi.
