Majte energiu a náklady pod kontrolou: Monitorujte spotrebu kedykoľvek a kdekoľvek pomocou analyzátora výkonu Nemo a Reduxi.
1. Pripojte ovládač Reduxi k zariadeniu Nemo 96 HDLe
1.1 Požadované komponenty na pripojenie ovládača Reduxi k analyzátoru výkonu Nemo 96 HDLe
Na vytvorenie spojenia medzi radičom Reduxi a analyzátorom výkonu Nemo 96 HDLE sú potrebné nasledujúce komponenty:
- Analyzátor výkonu Nemo 96 HDLE
- Pripojovací kábel Modbus RS485
1.2 Pripojenie medzi ovládačom Reduxi a analyzátorom výkonu

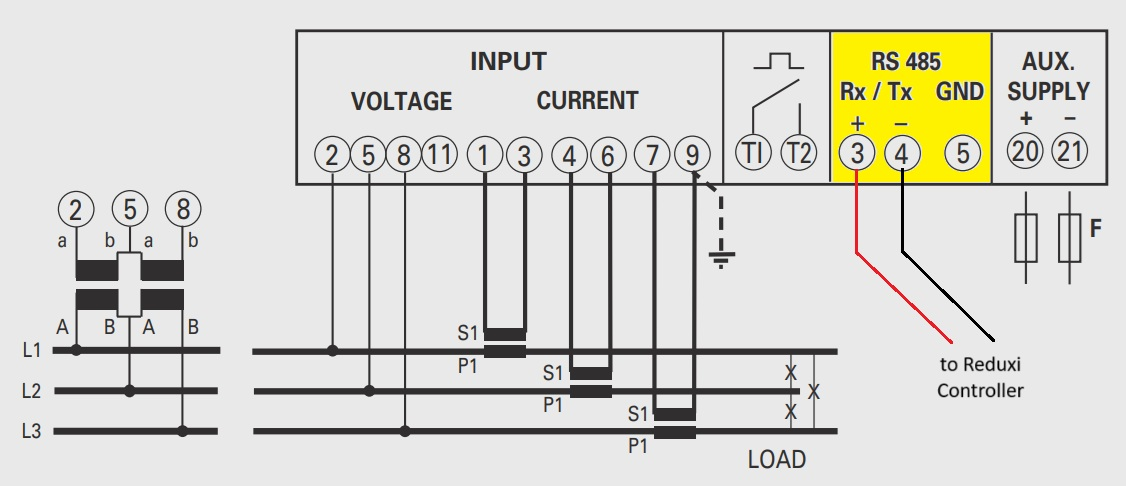

Nasledujúci obrázok znázorňuje schematický diagram pripojenia medzi ovládačom Reduxi a analyzátorom výkonu Nemo. Viesť pripojenie Modbus zo svoriek na ovládači Reduxi (Port 1 - A + B) do portu na Nemo 96 HDLe (RS 485 + a -). Pripojte port A k + a port B k - :
Nasledujúci obrázok zobrazuje bod pripojenia na Nemo 96 HDLe:
Ďalšie informácie o zariadení alebo o tom, ako funguje, nájdete na domovskej stránke výrobcu https://www.nhp.com.au/public/assets/pim/Original/10043/IME-Nemo-96-HD-Le-User-Manual.pdf
2. Pridajte zariadenie do nástroja Reduxi Configurator
Najskôr sa môžete prihlásiť do nástroja Reduxi Configurator pomocou Reduxi Configurator prostredníctvom prehliadača.
2.1 Kliknite na Pridať zariadenie
2.2 Zadajte základné nastavenia
Môžete si sami vybrať názov zariadenia.
2.3 Vyberte komunikačný kanál a zadajte konfiguráciu zariadenia.
Odporúčame potom otestovať komunikáciu.
Existujú dva možné výsledky:
2.3.1 Úspech – tu už nie je potrebné nič robiť
2.3.2 Zlyhanie – skontrolujte zadané údaje a skúste to znova.
2.4 Zadajte rozšírenú konfiguráciu (voliteľné)
Po dokončení všetkých nastavení stlačte tlačidlo „Hotovo“ vpravo dole.
