Ako pripojiť hybridné meniče GoodWe (Dongle, Bluetooth, WiFi, LAN) k riadiacej jednotke Reduxi
Pripojte hybridný menič GoodWe k Reduxi Controller cez Modbus TCP. Funguje s WiFi/LAN Kit 1.0 a 2.0 cez LAN alebo WiFi.
Textový popis tohto obrázka

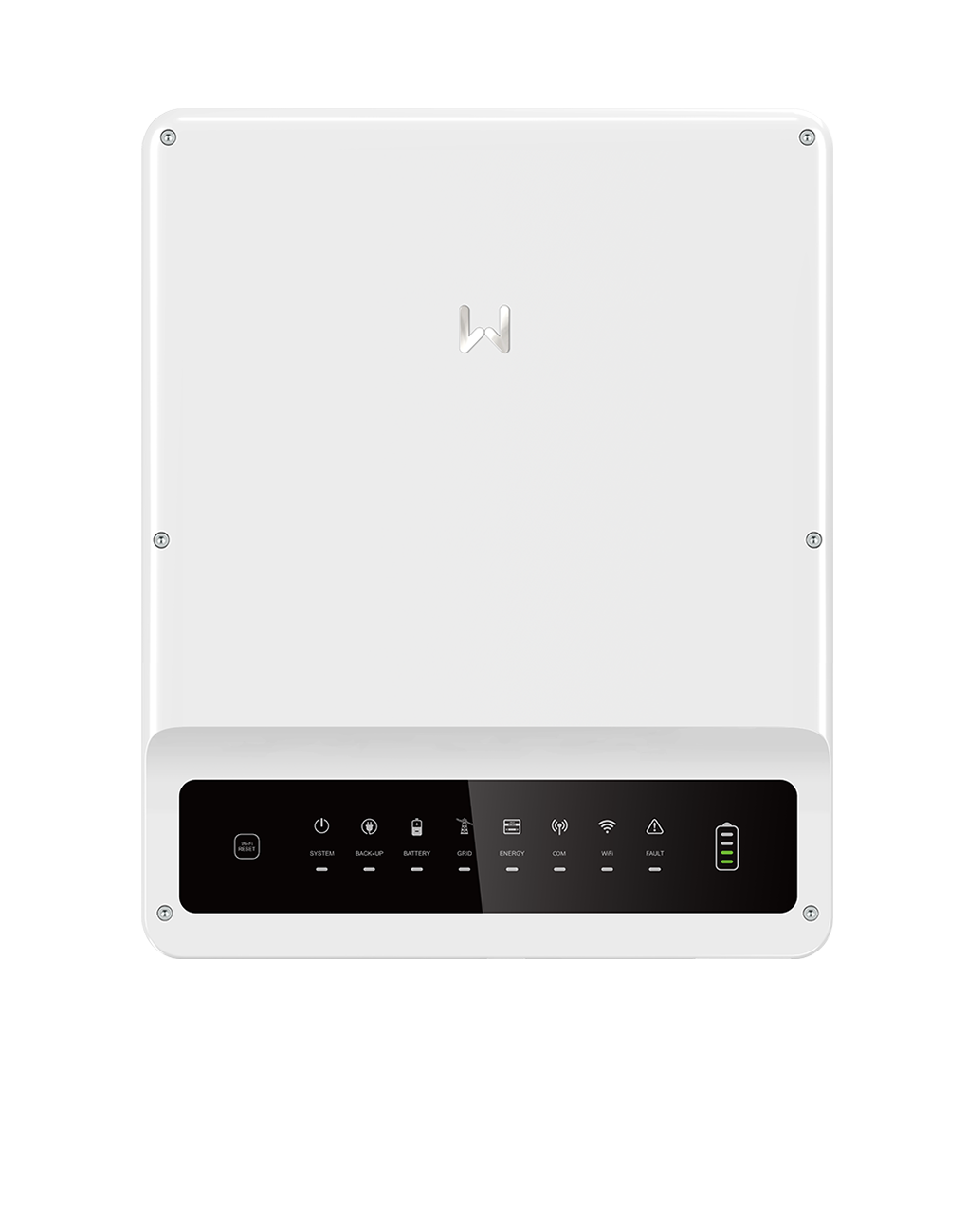

Fotografia produktu: biely nástenný hybridný menič na bielom pozadí, pohľad spredu. Zaoblené obdĺžnikové biele puzdro so svetlosivým logom "W" v strede hornej časti a skrutkami v rohoch. V dolnej časti je čierny sklenený panel displeja s radom stavových ikon s drobnými popismi pod nimi a ikonou úrovne batérie so zelenými dielikmi vpravo. Vľavo na paneli je malé okrúhle tlačidlo.
- Technická dokumentácia
- Potrebné vybavenie
- Výber pripojenia a povolenie Modbus TCP
- Konfigurácia WiFi/LAN Kit pomocou aplikácie SolarGo
- Nastavenie statickej IP adresy pomocou aplikácie SEMS+ Classic
- Aktualizácia firmvéru a kontrola siete (ak je potrebná)
- Prihlásenie do webového rozhrania Reduxi
- Pridanie meniča GoodWe do Reduxi Controller
- Kontrola nameraných hodnôt
- Zhrnutie
- Časté problémy
- Súvisiace články
1 Technická dokumentácia
Dokumenty GoodWe k komunikačnému modulu a podporovaným zariadeniam:
- GoodWe Wi-Fi/LAN Kit Series (WiFi/LAN Kit-20) – stránka produktu komunikačného modulu s dátovým listom a používateľským manuálom.
- Compatibility list of GoodWe inverters and IoT products – ukazuje, ktorý menič funguje s ktorým komunikačným modulom a firmvérom.
2 Potrebné vybavenie
Potrebujete tieto komponenty:
- Hybridný menič GoodWe
- GoodWe WiFi/LAN Kit 1.0 alebo WiFi/LAN Kit 2.0 (komunikačný dongle)
- Reduxi Controller
- Ethernetový kábel medzi meničom a vaším routerom alebo switchom
- Smartfón s Bluetooth a aplikáciou SolarGo alebo SEMS+ Classic (pozri bod 4 a bod 5)
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
3 Výber pripojenia a povolenie Modbus TCP
Komunikácia Modbus TCP s Reduxi závisí od dongla a od spôsobu pripojenia meniča k internetu. Nájdite svoj prípad:
| Dongle a pripojenie | Modbus TCP | Ďalší krok |
|---|---|---|
| WiFi/LAN Kit 1.0 cez LAN | Povolené automaticky | Nastavte statickú IP adresu pomocou aplikácie SEMS+ Classic (bod 5) |
| WiFi/LAN Kit 1.0 cez WiFi | Povoľte ho pomocou aplikácie SolarGo | Nakonfigurujte dongle pomocou SolarGo (bod 4) |
| WiFi/LAN Kit 2.0 cez LAN | Povolené automaticky | Skontrolujte sériové číslo (bod 3.5) |
| WiFi/LAN Kit 2.0 cez WiFi | Aktiváciu vykoná GoodWe After-Sale Support | Odošlite e-mail (bod 3.4) a potom skontrolujte sériové číslo (bod 3.5) |
3.1 WiFi/LAN Kit 1.0 cez LAN
Textový popis tohto obrázka
Fotografia čierneho dongla GoodWe WiFi/LAN Kit 1.0 na bielom pozadí. Je to vysoký zaoblený čierny modul so zástrčkou konektora hore, malým tmavým okienkom displeja v strede a logom a symbolom siete (LAN) vytlačenými pod ním. Dole sú dve kontrolky: modrá vľavo a zelená vpravo, každá s malým vytlačeným symbolom.
Menič je pripojený k internetu pomocou WiFi/LAN Kit 1.0 cez LAN. Modbus TCP sa s týmito nastaveniami povolí automaticky:
- Device ID:
1 - Port:
502 - Baud rate:
9600
Pokračujte v bode 5, Nastavenie statickej IP adresy pomocou aplikácie SEMS+ Classic.
3.2 WiFi/LAN Kit 1.0 cez WiFi
Textový popis tohto obrázka
Fotografia čierneho dongla GoodWe WiFi/LAN Kit 1.0 na bielom pozadí. Je to vysoký zaoblený čierny modul so zástrčkou konektora hore, malým tmavým okienkom displeja v strede a logom a symbolom siete (LAN) vytlačenými pod ním. Dole sú dve kontrolky: modrá vľavo a zelená vpravo, každá s malým vytlačeným symbolom.
Menič je pripojený k internetu pomocou WiFi/LAN Kit 1.0 cez WiFi. Modbus TCP musíte povoliť pomocou aplikácie SolarGo.
Pokračujte v bode 4, Konfigurácia WiFi/LAN Kit pomocou aplikácie SolarGo.
3.3 WiFi/LAN Kit 2.0 cez LAN
Textový popis tohto obrázka
Fotografia čierneho dongla GoodWe WiFi/LAN Kit 2.0 na bielom pozadí. Červená diagonálna páska cez vrch má nápis NEW. Dongle má zástrčku konektora dole, malé tmavé okienko displeja v hornej časti a logo a symbol siete pod ním. V dolnej časti sú viditeľné dve malé kontrolky, jedna modrá a jedna zelená/žltá.
Menič je pripojený k internetu pomocou WiFi/LAN Kit 2.0 cez LAN. Modbus TCP sa s týmito nastaveniami povolí automaticky:
- Device ID:
1 - Port:
502 - Baud rate:
9600
Pokračujte bodom 3.5, Sériové číslo WiFi/LAN Kit 2.0.
3.4 WiFi/LAN Kit 2.0 cez WiFi
Textový popis tohto obrázka
Fotografia čierneho dongla GoodWe WiFi/LAN Kit 2.0 na bielom pozadí. Červená diagonálna páska cez vrch má nápis NEW. Dongle má zástrčku konektora dole, malé tmavé okienko displeja v hornej časti a logo a symbol siete pod ním. V dolnej časti sú viditeľné dve malé kontrolky, jedna modrá a jedna zelená/žltá.
Menič je pripojený k internetu pomocou WiFi/LAN Kit 2.0 cez WiFi. Modbus TCP musí aktivovať GoodWe After-Sale Support. Pošlite e-mail na adresu service.se@goodwe.com:
- Predmet: Enable MODBUS TCP for WLAN/LAN 2.0 dongle
- Sériové číslo meniča
- Sériové číslo dongla
Keď GoodWe aktivuje Modbus TCP, pokračujte bodom 3.5.
3.5 Sériové číslo WiFi/LAN Kit 2.0
WiFi/LAN Kit 2.0 existuje v bežnej verzii a vo verzii s kybernetickou bezpečnosťou. Skontrolujte sériové číslo na donglei:
- Sériové číslo začína
72000: bežná verzia. - Sériové číslo začína
72100: verzia s kybernetickou bezpečnosťou. Na meniči musíte urobiť ďalšie nastavenia. Postupujte podľa krokov v bode 4.
72000…
Textový popis tohto obrázka
Fotografia čierneho dongla GoodWe WiFi/LAN Kit na svetlosivom podklade. Biely štítok na ňom zobrazuje text WiFi Kit-20, čiarový kód a sériové číslo 72000WFA23500051. Na ľavom konci dongla je zástrčka konektora.
4 Konfigurácia WiFi/LAN Kit pomocou aplikácie SolarGo
4.1 Stiahnutie a inštalácia aplikácie SolarGo (ak je potrebná)
Textový popis tohto obrázka
Obrázok z dvoch častí na bielom pozadí. Hore: čierny odznak s nápisom Download on the App Store s logom Apple. Pod ním: čiernobiely QR kód. Podľa popisu QR kód vedie na aplikáciu SolarGo v App Store.
Textový popis tohto obrázka
Čierny odznak 'GET IT ON Google Play' s trojuholníkovým logom Google Play a pod ním čiernobiely QR kód na stiahnutie aplikácie SolarGo.
4.2 Pripojenie k meniču cez Bluetooth
Uistite sa, že je menič zapnutý a že menič aj komunikačný modul fungujú správne.
Textový popis tohto obrázka
Tri snímky obrazovky telefónu vedľa seba, obrazovka Device List aplikácie SolarGo s očíslovanými modrými odznakmi a červenými obrysmi. Hlavička každej: 'Device List' s ikonou cloudu, ikonou pomocníka a ikonou menu; karty Bluetooth (vybraná) a WLAN. Snímka 1: karta Bluetooth je zvýraznená červeným obrysom (odznak 1); prázdny stav s ilustráciou zariadení a textom 'No Device'; tlačidlo 'Search Device' je zvýraznené červeným obrysom (odznak 2); odkaz 'Not Found >'. Snímka 2: zoznam nájdených zariadení, každé so šípkou, názvy: CCM-4050KNAC248G0001 (s ikonou 'Parallel'), WLA-5012KNAG24BL0005 (zvýraznené červeným obrysom, odznak 3), WNN-52000MIA226W5006, SOL-BLE244L8002, WFA-96000ETF225W6666, GSA-8010KMSF226G8006; tlačidlo 'Search Device'; odkaz 'Not Found >'. Snímka 3 (sivé pozadie): zoznam s CCM-23000EZL21B50020 a CCM-53000SSA238GS019 a dialóg iPhonu 'Bluetooth Pairing Request' s textom, že zariadenie sa chce spárovať s vaším iPhonom, a tlačidlami Cancel a Pair (Pair zvýraznené červeným obrysom, odznak 4).
1234. Ak ste heslo už zmenili, použite svoje zvolené heslo. Pripomienka na zmenu hesla sa zobrazí iba v prípade potreby. Ak ste heslo ešte nezmenili, zmeňte ho.Textový popis tohto obrázka
Zložená snímka obrazoviek aplikácie SolarGo s červenými obrysmi, očíslovanými modrými odznakmi 5 až 8 a červenými šípkami, ktoré ukazujú poradie. Odznak 5 (vľavo hore): prihlasovací dialóg nad sivým zoznamom zariadení s dvoma ikonami rolí, Owner a Installer (vybraný Installer), prázdne pole hesla s ikonou oka (hodnota nie je zobrazená), zaškrtnuté políčko 'Remember Password' a tlačidlo 'Login'. Červená šípka nadol k odznaku 6: dialóg 'Reminder' s textom 'To keep your account secure, you must change your password now.' a odkazom 'I am aware of that'. Červená šípka nadol k odznaku 7: dialóg 'Change Password' s dvoma prázdnymi poľami hesla s ikonami oka, poznámkou 'Note:8-16 characters, including digits, uppercase letters or lowercase letters.' a tlačidlom 'YES'. Červená šípka doprava k odznaku 8 (vpravo): obrazovka 'Device List' s kartami Bluetooth (vybraná) a WLAN, zoznamom zariadení (CCM-, WLA-.) a rovnakým prihlasovacím dialógom ako pri odznaku 5 (Owner/Installer, prázdne pole hesla, zaškrtnuté 'Remember Password', 'Login'); dole tlačidlo 'Search Device' a odkaz 'Not Found >'.
Textový popis tohto obrázka
Snímka obrazovky hlavnej stránky aplikácie SolarGo v telefóne. Hlavička: šípka späť a číslo zariadenia začínajúce 9015. Stavová kapsula: 'Status:Normal (On-Grid)'. Diagram toku energie, 'Unit:kW': ikona solárneho panela s hodnotou toku 13.25 smerom k ikone domu s 13.25; ikona batérie 100 % s hodnotou 0.00; ikona stožiara siete s hodnotou 0.00. Informačné dlaždice: Safety Power Grid Code: Warehouse; Working Mode: Peak Shaving; Battery Model: LX F16.0-H-20; Battery Status: Normal; Backup: ON; Power Limit: OFF. Dolná navigácia: Home (vybraná, modrá), Parameters, Settings.
4.3 Povolenie a konfigurácia Modbus TCP
Nastavenia Modbus TCP závisia od dongla. Najprv skontrolujte sériové číslo (pozri bod 3, bod 3.5).
Bežný dongle: sériové číslo začína 72000
Textový popis tohto obrázka
Tri obrazovky telefónu vedľa seba z aplikácie SolarGo, spojené červenými čiarami a šípkami. Obrazovka 1, Settings: Communication Settings (červený rámček), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, APP Version; dolné karty Home, Parameters, Settings (Settings označené červeným rámčekom). Obrazovka 2, Communication Settings: WLAN/LAN, WLAN Detection, 4G, RS485 (RS485 v červenom rámčeku, šípka z Communication Settings k nemu). Obrazovka 3, RS485 (názov v červenom rámčeku): Modbus TCP so zeleným prepínačom zapnutým (červený rámček); COM Address: 0 s modrým potvrdzovacím tlačidlom a slabou nápovedou rozsahu; Baud Rate: rozbaľovací zoznam, prázdny.
- Device ID:
1 - Port:
502 - Baud rate:
9600
Dongle s kybernetickou bezpečnosťou: sériové číslo začína 72100
Textový popis tohto obrázka
Tri snímky obrazovky aplikácie SolarGo vedľa seba, spojené červenými šípkami. Vľavo zoznam 'Settings': Communication Settings (zvýraznené červeným obrysom), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, 'APP Version: V5.6.0'; dolná navigácia Home, Parameters, Settings (zvýraznené červeným obrysom). V strede zoznam 'Communication Settings': Privacy & Security (zvýraznené červeným obrysom), WLAN/LAN, 4G, RS485. Vpravo stránka 'Privacy & Security' s tromi sekciami. Sekcia Bluetooth: prepínač 'Bluetooth Stays On' (vypnutý) s textom: ON: the APP can continuously access devices through Bluetooth; OFF: the APP will not be able to access the device through Bluetooth; if the APP cannot search for the Bluetooth signal of the device, double-click the 'RELOAD' button on the communication module to turn on the Bluetooth signal, and use the APP to connect to the device within 5 minutes. Sekcia WLAN: prepínač 'WLAN Control' (vypnutý) s textom: ON: the APP can connect devices through the WLAN local area network of the communication module; OFF: the APP cannot connect to the device through the WLAN local area network of the communication module. Sekcia Modbus TCP: prepínač 'Modbus TCP' (vypnutý), zvýraznený červeným obdĺžnikom, s textom 'ON: A third-party platform that can access inverter information through communication protocols. You can contact after-sales service to obtain the agreement.'
- Device ID:
1 - Port:
502 - Baud rate:
9600
4.4 Nastavenie statickej IP adresy
Nastavte IP adresu meniča. Odporúčame pevnú (statickú) IP adresu.
Textový popis tohto obrázka
Tri obrazovky telefónu vedľa seba z aplikácie SolarGo, spojené červenými šípkami. Obrazovka 1, Settings: položky Communication Settings (červený rámček, zvýraznené), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, APP Version V5.8.0; dolné karty Home, Parameters, Settings (Settings označené červeným rámčekom). Obrazovka 2, Communication Settings: Privacy & Security, WLAN/LAN (červený rámček, zvýraznené), 4G, RS485. Obrazovka 3, WLAN/LAN s odkazom Save vpravo hore: Encryption Type: WPA2/WPA; Password: pole, hodnota nie je zobrazená; červený rámček okolo DHCP so zeleným prepínačom, ktorý vyzerá zapnutý, a nápovedou: If you need to set a specific IP address, you can manually enter it after turning off DHCP; potom IP Address, Subnet Mask, Gateway Address, DNS Server. Pod rámčekom: LAN: Not Connected a modrý odkaz: Restore factory communication settings.
5 Nastavenie statickej IP adresy pomocou aplikácie SEMS+ Classic
5.1 Stiahnutie a inštalácia aplikácie SEMS+ Classic (ak je potrebná)
Textový popis tohto obrázka
Obrázok z dvoch častí na bielom pozadí. Hore: čierny odznak s nápisom Download on the App Store s logom Apple. Pod ním: čiernobiely QR kód s tenkým svetlosivým okrajom. Podľa popisu QR kód vedie na aplikáciu SEMS+ Classic v App Store.
Textový popis tohto obrázka
Obrázok z dvoch častí na bielom pozadí. Hore: čierny odznak s nápisom GET IT ON Google Play s farebným trojuholníkovým logom Google Play. Pod ním: čiernobiely QR kód. QR kód podľa popisu vedie na aplikáciu SEMS+ Classic v Google Play.
5.2 Pripojenie k meniču cez Bluetooth a nastavenie IP adresy
Uistite sa, že je menič zapnutý a že menič aj komunikačný modul fungujú správne.
Textový popis tohto obrázka
Tri snímky obrazovky telefónu vedľa seba z aplikácie SEMS+ (GoodWe) s červenými ovalmi a číslami 1, 2 a 3. Snímka 1 (čas 14:49): domovská obrazovka s bannerom 'Test' s bielym meničom; sekcia 'Services' s dlaždicami Warranty, Report Center, GoodWe News, Announcements; sekcia 'Tools' s dlaždicou 'Network Link' zakrúžkovanou červenou a označenou 1; sekcia 'Help'. Snímka 2 (čas 14:47): názov 'Network Link' s kartami Bluetooth (vybraná) a WLAN a zoznamom zariadení: LEM-23000LEM21B55890, WLA-96000NAW253L0008 (zakrúžkované červenou a označené 2), LEM-23000LEM25318015, WFA-40800EAA238W0010, LEM-23000LEM21B55898, WLA-5110KNZ500008888, WLA-8100KHTU201R0001. Snímka 3 (čas 14:47): výzva na spárovanie s 'Cancel' vpravo hore, dvoma ikonami User (vybraná) a Installer, vstupným poľom hesla so zástupným textom 'Please enter a password' a ikonou oka a políčkom 'Remember Password' (nezaškrtnuté); oblasť poľa je zakrúžkovaná červenou a označená 3. Pod ňou text nápovedy hovorí, že ak ste zabudli heslo, podržte tlačidlo Bluetooth na zariadení, aby sa obnovilo predvolené heslo (predvolená hodnota je na obrázku a tu je vynechaná), alebo Contact Us.
1234. Ak ste heslo už zmenili, použite svoje zvolené heslo. Pripomienka sa zobrazí iba v prípade potreby. Ak ste heslo ešte nezmenili, zmeňte ho. Aktivujte Remember Password a pokračujte.Textový popis tohto obrázka
Snímka obrazovky stránky 'Network Link' aplikácie SEMS+ v telefóne, orámovaná červeným obdĺžnikom s červeným číslom 4. Stavový riadok: čas 14:47, ikona stlmenia, signál, Wi-Fi, batéria 64. Hlavička: šípka späť, názov 'Network Link' a ikona Bluetooth (modrá) vpravo. Tri riadky zoznamu, každý so šípkou: Privacy & Security, WLAN/LAN, Login Password Change. Zvyšok stránky je prázdny svetlomodrý, dole je čierny indikátor domovskej obrazovky.
Textový popis tohto obrázka
Dve snímky obrazovky telefónu vedľa seba z aplikácie SEMS+, obrazovka WLAN/LAN, s červenými obrysmi a červenými číslami 5, 6 a 7. Ľavá obrazovka: LAN: Not Connected; WLAN: zapnuté (prepínač); Name: názov siete Wi-Fi (H3C_2D63E5); Encryption Method: WPA2; Password: pole s rozbaľovacou šípkou, hodnota nie je zobrazená. Červený rámček 5 označuje DHCP Automatic Obtain, prepínač zapnutý, s textom nápovedy, že na nastavenie zadanej IP adresy vypnete DHCP Automatic Obtain a použijete Manual Setting. Červený rámček 6 označuje polia IP Address, Subnet Mask, Gateway Address a DNS Server so sivými hodnotami. Pod nimi je tlačidlo WLAN Detection a poznámka: When LAN and WLAN are configured simultaneously, the communication will prioritize LAN. Pravá obrazovka: rovnaká obrazovka stmavená, s vyskakovacím oknom WLAN Detection (červený rámček 7) a odkazom Cancel. Okno zobrazuje tri ikony (menič, router, cloud) spojené modrými značkami zaškrtnutia a text: Network configuration successful.
6 Aktualizácia firmvéru a kontrola siete (ak je potrebná)
6.1 Aktualizácia firmvéru meniča
Ak máte akékoľvek problémy, aktualizujte firmvér meniča na najnovšiu verziu.
Textový popis tohto obrázka
Dve snímky obrazovky telefónu vedľa seba z aplikácie SolarGo/SEMS+, spojené červenou šípkou. Vľavo zoznam 'Settings': Communication Settings, Basic Settings, Advanced Settings, Load Control, Power on/off, Firmware Information (zvýraznené červeným obrysom; červená šípka začína tu), Change Login Password; každá položka so šípkou. Dolná navigácia: Home, Parameters, Settings (zvýraznené červeným obrysom, vybrané). Vpravo stránka 'Firmware Information' so šípkou späť: DSP FW Version; ARM FW Version; Communication Module FW Version. Text 'Tips: Please keep the mobile cloud network normal to obtain the latest firmware version information.' Modrý odkaz 'Check For Update' s červeným prerušovaným obrysom.
6.2 Konfigurácia siete
Pripojte menič k internetu ethernetovým káblom. Iba vtedy môže menič komunikovať s Reduxi Controller cez Modbus TCP.
Modbus TCP: ťuknite na Settings, potom na Privacy & Security a povoľte Modbus TCP. Potom nastavte:
- Device ID:
1 - Port:
502 - Baud rate:
9600
Statická IP adresa: ťuknite na Settings a potom na WLAN/LAN. Ak je prepínač DHCP zapnutý, vypnite ho a údaje, ktoré zodpovedajú vašej sieti, zadajte ručne. Odporúčame pevnú (statickú) IP adresu. Poznačte si IP adresu na neskôr. Obrazovky sú rovnaké ako v bode 4, body 4.3 a 4.4.
7 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
8 Pridanie meniča GoodWe do Reduxi Controller
Pripojte Reduxi Controller a hybridný menič cez Ethernet. Potom zaregistrujte menič ako nové zariadenie (hybridný menič GoodWe).
8.1 Základné nastavenia
Prihláste sa lokálne do Reduxi Configurator na riadiacej jednotke (pozri bod 7) a kliknite na + Add device.
Textový popis tohto obrázka
Snímka obrazovky bočného panela Reduxi Configurator. Hlavička: logo reduxi Configurator. Sekcia Devices (so znamienkom mínus) uvádza: BYD 24kWh; Iskraemeco AM550; Ochsner GMLW 9Plus; SolarEdge Master; SolarEdge Slave. Dole je tlačidlo Add device so znamienkom plus, označené červeným obdĺžnikom.
V prvom kroku (základné nastavenia) vyberte základné parametre zariadenia:
- Device type:
Hybrid inverter - Type:
GoodWe Energy Storage Inverters HV - Name: názov podľa vášho výberu
Textový popis tohto obrázka
Snímka obrazovky Reduxi Configurator, krok 1 z 2 Basic settings. Indikátor krokov: 1 Basic settings (aktívny, čierny), 2 Communication channel (sivý). Formulár s názvom Basic settings: Device type (povinné): Hybrid inverter; Type (povinné): GoodWe Energy Storage Inverters HV; Name (povinné): GoodWe Energy Storage Inverters HV. Tlačidlá: Back (vľavo), Next (vpravo, tmavé).
Stlačte Next.
8.2 Komunikačné nastavenia
Druhý krok nastavuje komunikačný kanál pre Modbus TCP. Prepája Reduxi Controller s hybridným meničom GoodWe. Zadajte IP adresu meniča, ktorú ste nastavili skôr (pozri bod 4, bod 4.4, alebo bod 5).
| Parameter | Hodnota |
|---|---|
| Pripojenie | TCP/IP |
| IP | Statická IP adresa, ktorú ste nastavili na meniči |
| Port | 502 |
| Modbus unit ID | Predvolená hodnota 247 (ako je zobrazené v Configurator) |
| Control mode | Predvolená hodnota EMS (ako je zobrazené v Configurator) |
Textový popis tohto obrázka
Snímka obrazovky formulára komunikačných nastavení Reduxi Configurator pre hybridný menič GoodWe. Polia: Connection (povinné): TCP/IP; IP (povinné): prázdne; Port (povinné): 502; Modbus unit ID (povinné): 247; Control mode (povinné): EMS, pod ním text nápovedy: Select control mode of inverter. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo, tmavé).
8.3 Test communication
Kliknite na Test communication v dolnej časti sprievodcu. Test raz načíta údaje z hybridného meniča GoodWe a nič neuloží. Ak test uspeje, kliknite na Done: zariadenie vytvorí iba Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.50.243, s tlačidlom 'Scan for IP'. Port *: 502, s tlačidlom 'Test port'. Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo). Tlačidlo Done je označené azúrovým rámčekom.
Príklad úspešného načítania:
Textový popis tohto obrázka
Snímka obrazovky dialógového okna s názvom Test communication (zatváracie x vpravo hore) so zeleným textom. Obsah: Successful readout from device. Hodnoty: Battery active power: -450.0 W; Battery current: -1.8 A; Battery export active energy: 2493400 Wh; Battery import active energy: 2784800 Wh; Battery max. active power: 10000.0 W; Battery min. active power: -10000.0 W; Battery state of charge: 25.63 %; Battery state of health: 99.37 %; Battery voltage: 269.5 V; Error: false; Grid export active energy: 0 Wh; Grid import active energy: 0 Wh; Inverter active power: -1444 W; Load active power: 76 W; Load import active energy: 953900 Wh; Off-grid: false; PV active power: -839 W; PV current: -1.9 A; PV export active energy: 10434800 Wh; PV min. active power: -10000 W; PV voltage: 433.7 V; State name: ON_GRID. Ďalšie parametre: GRID_POWER_ACTIVE_L1: 20; GRID_POWER_ACTIVE_L2: 12; GRID_POWER_ACTIVE_L3: 24; PV_POWER_ACTIVE_MAX: 0. Tmavé tlačidlo vpravo dole: Close.
9 Kontrola nameraných hodnôt
9.1 Posledné merania
Skontrolujte namerané hodnoty v časti Devices – GoodWe Hybrid Inverter – Last measurements v Reduxi Configurator.
Textový popis tohto obrázka
Snímka obrazovky Reduxi Configurator, stránka 'Last measurements' zariadenia 'GoodWe Hybrid Inverter ESG2 6kW 1ph'. Ľavý bočný panel: logo 'reduxi Configurator'; sekcia Devices s položkami 'GoodWe Hybrid Inverter ESG2 6kW 1ph' (aktívna), MasterTherm, Reduxi Meter; potom 'Optimization modes' (znamienko plus) a 'Utility Rate Plan'. Hore: navigačná cesta 'Device / GoodWe Hybrid Inverter ESG2 6kW 1ph', zelená ikona prepojenia a banner 'New patch available. Click here to apply.' s krížikom na zatvorenie. Karty: Last measurements (aktívna), Analyze, Archive; rozbaľovací zoznam obnovenia 'Each second'. Dlaždica 'Control type': tlačidlá Auto (svetlozelené, vybrané) a Manual (tmavé); časová značka 07. 05. 2025 12:17:41. Karta Battery (časové značky 07. 05. 2025 12:19:22): Battery active power 0.0 kW; Battery current 0.30 A; Battery voltage 53.20 V; Battery capacity (Wh) 16.3 kWh; Battery maximum capacity (Wh) 22.3 kWh; Battery state of charge 73.00 %; Battery state of health 100.00 %; Battery min. state of charge 10.00 % (dole na obrázku odrezané). Karta PV (12:19:23): PV active power -1.3 kW; PV current -3.40 A; PV voltage 374.60 V; PV export active energy 3,306.8 kWh; PV min. active power -6.1 kW. Karta Load (12:19:22): Load active power 1.3 kW; Load import active energy 26,830.9 kWh.
Po pridaní zariadenia v Configurator ho môžete sledovať aj v cloudovej aplikácii Reduxi.
9.2 Povolenie riadenia cez Reduxi
Na riadenie cez Reduxi nastavte control type na AUTO v časti Devices – GoodWe Hybrid Inverter v Reduxi Configurator. Iba vtedy príkazy stratégie ovplyvnia menič.
Ak chcete znížiť náklady na energiu pomocou dynamických cien a dynamických tarif, definujte stratégiu podľa postupu v Strategies for Reduxi controller.
✓ Zhrnutie
Príprava (body 1–3): Skontrolujte dokumenty a vybavenie. Vyberte svoj dongle a pripojenie a povoľte Modbus TCP (bod 3).
Menič GoodWe (body 4–6): Nakonfigurujte dongle pomocou SolarGo alebo nastavte statickú IP adresu pomocou SEMS+ Classic. Poznačte si IP adresu. V prípade potreby aktualizujte firmvér.
Pridanie do Reduxi (body 7–8): Prihláste sa do webového rozhrania Reduxi. Pridajte zariadenie ako Hybrid inverter, typ GoodWe Energy Storage Inverters HV. Zadajte IP adresu a port 502. Spustite Test communication a potom kliknite na Done.
Uvedenie do prevádzky (bod 9): Skontrolujte posledné merania. Nastavte control type na AUTO.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Test komunikácie zlyhá | Skontrolujte IP adresu meniča, port 502 a či je povolený Modbus TCP. Skontrolujte, či je menič pripojený cez Ethernet a či je v tej istej sieti ako riadiaca jednotka. |
| Modbus TCP nie je dostupný pri WiFi/LAN Kit 2.0 cez WiFi | Musí ho aktivovať GoodWe After-Sale Support. Pošlite e-mail opísaný v bode 3.4. |
| Sériové číslo dongla začína 72100 | Povoľte Modbus TCP v časti Settings – Privacy & Security (bod 4.3). |
| IP adresa meniča sa mení | Vypnite DHCP a nastavte statickú IP adresu (bod 4.4 alebo bod 5.2). |
| Problémy s komunikáciou pretrvávajú | Aktualizujte firmvér meniča (bod 6.1). |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
