Pripojte hybridné meniče GoodWe s radičom Reduxi (Dongle, Bluetooth, WiFi, LAN)

Aktualizované



Logo značky.jpg





1. Konfigurácia hybridného meniča GoodWe

Ak chcete povoliť komunikáciu s Reduxi cez Modbus TCP, máte niekoľko možností

1.1 WiFi/LAN dongle 1.0 cez LAN:

WiFi/LAN Kit 1.0



V tomto prípade je Modbus TCP automaticky povolený s nasledujúcim nastavením:

  • ID zariadenia: 1
  • Port: 502
  • Prenosová rýchlosť: 9600

Pokračujte krokom 4. Nastaviť statickú IP pomocou aplikácie Sems+ Classic



1.2 Ak je menič pripojený k internetu pomocou WiFi/LAN modulu 1.0 cez WiFi:

WiFi/LAN Kit 1.0

V tomto prípade musí byť Modbus TCP povolený cez SolarGo

Pokračujte krokom 3. Konfigurácia WiFi/LAN modulu 1.0



1.3 Ak je menič pripojený k internetu pomocou WiFi/LAN modulu 2.0 cez LAN:

WiFi/LAN Kit 2.0

V tomto prípade je Modbus TCP povolený automaticky s nasledujúcimi nastaveniami:

  • ID zariadenia: 1
  • Port: 502
  • Prenosová rýchlosť: 9600

Pokračujte krokom 2. Kontrola sériového čísla WiFi/LAN modulu 2.0



1.4 Ak je menič pripojený k internetu pomocou WiFi/LAN modulu 2.0 cez WiFi:

WiFi/LAN Kit 2.0

V tomto prípade musí byť Modbus TCP aktivovaný prostredníctvom GoodWe After-Sale Support.

Za týmto účelom pošlite e-mail na adresu: service.se@goodwe.com

  • Predmet: Omogočite MODBUS TCP za WLAN/LAN ključek 2.0
  • Do e-mailu zahrňte nasledujúce informácie:
    1. Sériové číslo meniča:
    2. Sériové číslo dongle:

Po aktivovaní Modbus TCP pokračujte ďalším krokom

2. Sériové číslo WiFi/LAN modulu 2.0

2.1 Keď používate tento modul, musíte skontrolovať, či ide o bežný modul alebo o modul s verziou kybernetickej bezpečnosti.

Ak sériové číslo začína na 72000, ide o bežnú verziu, ako môžete vidieť na obrázku nižšie:

Ak sériové číslo začína na 72100, ide o verziu s kybernetickou bezpečnosťou a budete musieť vykonať ďalšie nastavenia na meniči. Postupujte podľa nasledujúcich krokov.

3. Konfigurácia WiFi/LAN modulu 1.0 pomocou aplikácie SolarGo

3.1 Stiahnite a nainštalujte aplikáciu solarGo (ak je potrebné)

3.2 Povežite se z razsmernikom preko Bluetooth

Uistite sa, že menič je zapnutý a že menič aj komunikačný modul
správne fungujú.

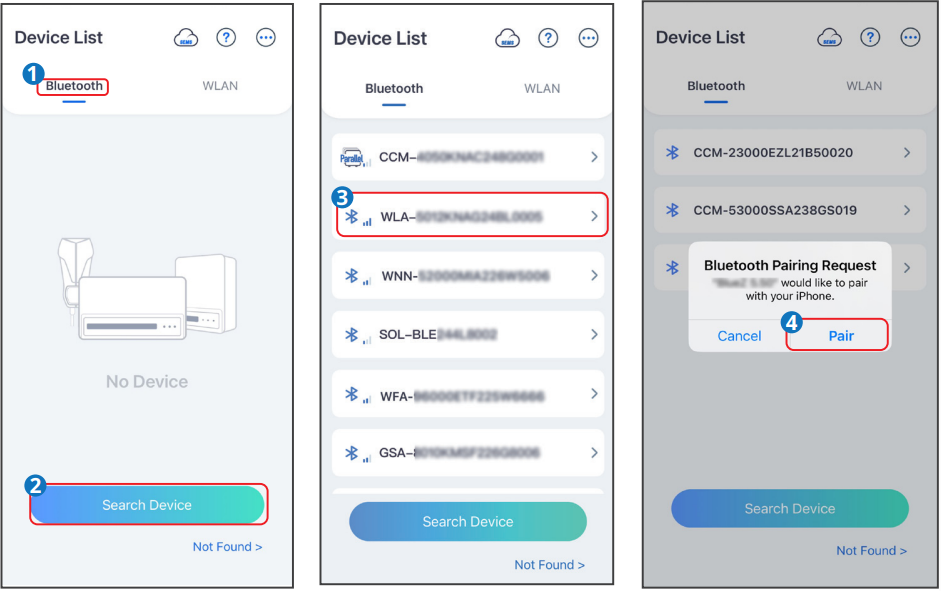

  1. Karta Bluetooth na domovskej stránke SolarGo.
  2. Karta Zoznam zariadení na obnovenie stránky.
  3. Nájdite zariadenie podľa sériového čísla meniča. Klepnutím na názov zariadenia sa prihláste.

  4. Keď sa prvýkrát pripojíte k meniču cez Bluetooth, zobrazí sa výzva na párovanie. Klepnutím na Párovať pokračujte.

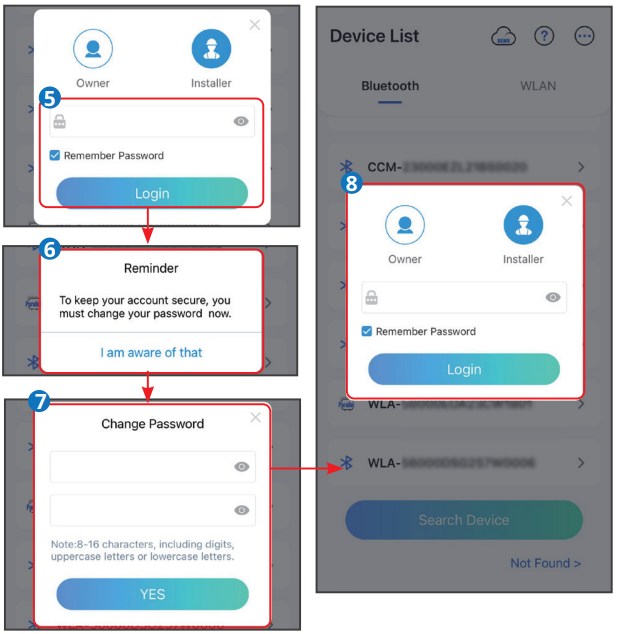

  5. Prihláste sa ako Vlastník alebo Inštalatér. Počiatočné heslo: 1234. Ak bolo heslo už zmenené, namiesto toho použite vaše zvolené heslo.
    (voliteľné) Pripomenutie zmeny hesla sa zobrazí iba vtedy, keď je to potrebné.
    (voliteľné) Zmeňte heslo, ak ste tak ešte neurobili.
  6. aktivujte funkciu "Zapamätať si heslo" a povoľte Bluetooth zostáva zapnuté na nasledujúcej stránke.

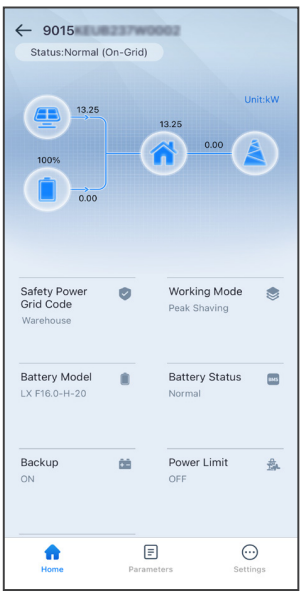

  7. Ak bolo všetko zadané správne, budete teraz na hlavnej stránke aplikácie Solargo, kde môžete vidieť údaje vášho meniča.

3.3 Aktivacija in konfiguracija Modbus TCP

Teraz musíte upraviť nastavenia Modbus TCP. Závisia od použitého dongle.

3.3.1 Bežný modul – sériové číslo začína číslom 72000:

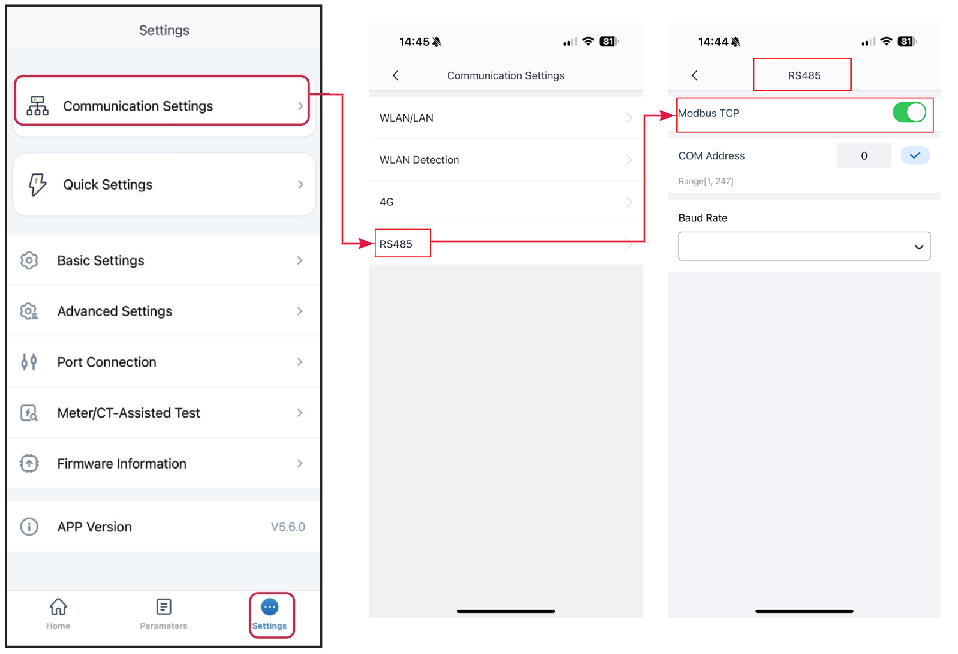

  1. Klepnutím na Nastavenia v dolnej časti hlavnej stránky
  2. Karta Nastavenia komunikácie
  3. Karta RS485
  4. Aktivujte Modbus TCP
  5. Po povolení Modbus TCP je potrebné nastaviť adresu, ID zariadenia a prenosovú rýchlosť. Zadajte nasledujúce hodnoty:
    ID zariadenia: 1
    Port: 502
    Prenosová rýchlosť: 9600

3.3.2 Modul kybernetickej bezpečnosti – sériové číslo začína číslom 72100:

  1. Klepnutím na Nastavenia v dolnej časti hlavnej stránky
  2. Klepnutím na Súkromie a bezpečnosť
  3. Povoľte Modbus TCP

  4. Po povolení Modbus TCP je potrebné nastaviť adresu, ID zariadenia a prenosovú rýchlosť. Zadajte nasledujúce hodnoty:
    ID zariadenia: 1
    Port: 502
    Prenosová rýchlosť: 9600

3.4 Nastavitev statičnega IP naslova

Ďalej je potrebné nastaviť IP adresu. Odporúčame použiť pevnú (statickú) IP adresu.

  1. Klepnutím na Nastavenia v dolnej časti hlavnej stránky
  2. Klepnutím na WLAN/LAN
  3. Ak je prepínač DHCP zapnutý, vypnite ho a manuálne zadajte údaje vhodné pre vašu sieť.
    Poznámka: poznamenajte si IP adresu pre neskoršie použitie.

Toto dokončí konfiguráciu vášho meniča a teraz môžete pokračovať pridaním zariadenia do Reduxi Controller v kroku 6. Pridajte GoodWe Inverter do Reduxi Controller



4. Nastavenie statickej IP adresy pomocou aplikácie Sems+ Classic

4.1 Stiahnite si a nainštalujte aplikáciu Sems+ Classic (ak je potrebná)





4.2 Pripojenie k meniču pomocou Bluetooth

Uistite sa, že menič je zapnutý a že menič aj komunikačný modul
správne fungujú.

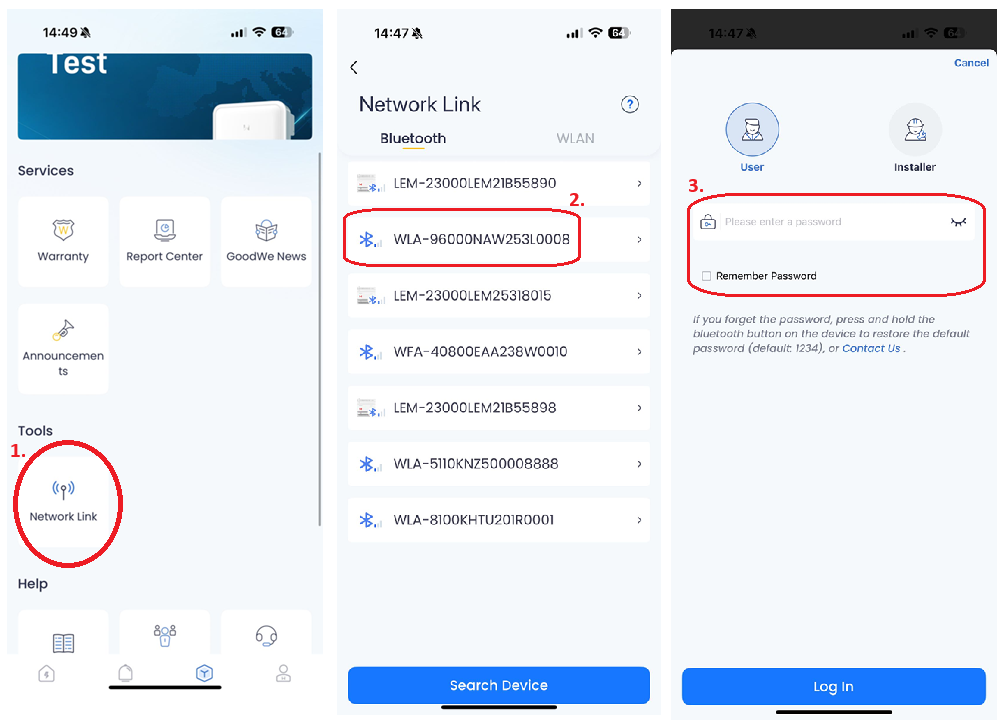

  1. Karta Sieťové pripojenie na domovskej stránke Sems+.
  2. Nájdite zariadenie podľa sériového čísla meniča. Klepnutím na názov zariadenia sa prihlásite.
    Keď sa prvýkrát pripojíte k meniču cez Bluetooth, zobrazí sa výzva na párovanie. Karta Spárovať na pokračovanie.



  3. Prihláste sa ako Vlastník alebo Inštalátor. Počiatočné heslo: 1234. Ak bolo heslo už zmenené, namiesto toho použite vaše zvolené heslo.
    (voliteľné) Pripomenutie sa zobrazí iba vtedy, keď je to potrebné.
    (voliteľné) Zmeňte heslo, ak ste tak ešte neurobili.
    aktivujte funkciu „Zapamätať heslo“ a pokračujte.

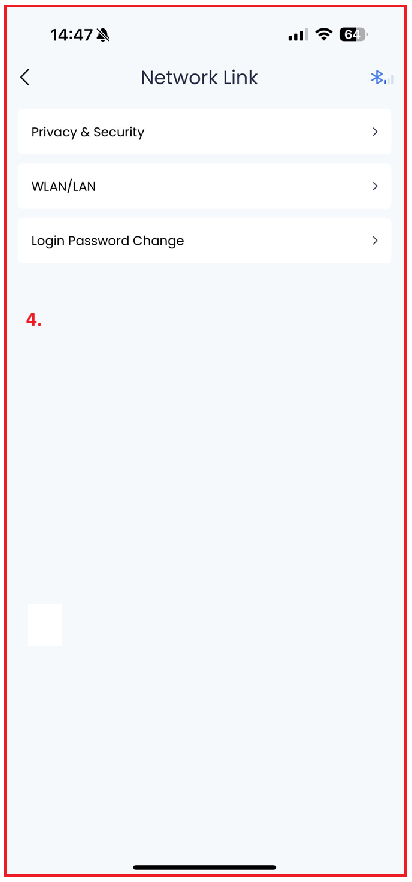

  4. Ak bolo všetko zadané správne, budete teraz na stránke Sieťové pripojenie, ako môžete vidieť na obrázku nižšie:

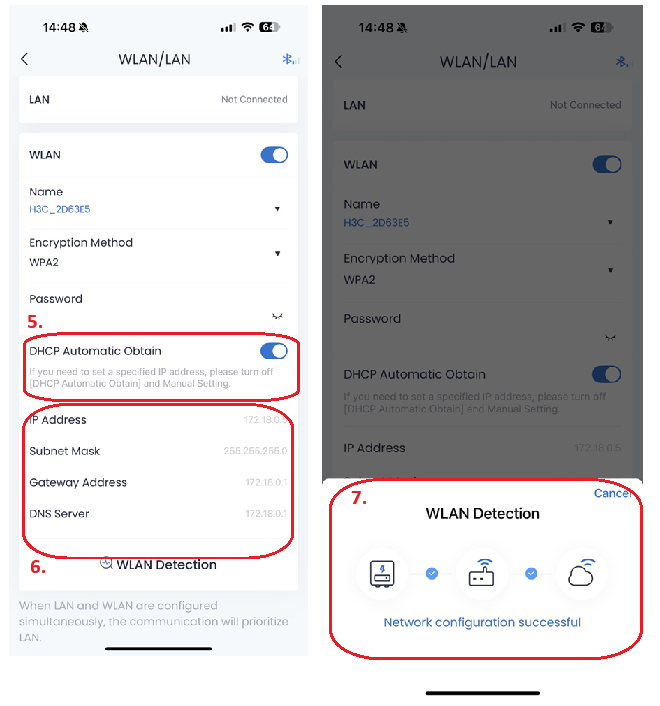

  5. Teraz musíte nastaviť IP z „DHCP“ na „Statická“ prepnutím tlačidla DHCP Automatické získavanie.
  6. Teraz môžete upraviť nastavenia IP meniča tak, aby zodpovedali vašej sieti. Zapíšte si nastavenia pre neskoršie použitie!
    Potom stlačte WLAN Detection.




  7. Ak bolo všetko správne nakonfigurované, zobrazí sa vám správa o úspechu. Ak sa zobrazí chybová správa, skontrolujte svoje zadania.



Toto dokončí konfiguráciu vášho meniča a teraz môžete pokračovať pridaním zariadenia do Reduxi Controller v kroku 6. Pridanie meniča GoodWe do Reduxi Controller



5. Vykonanie aktualizácie firmvéru (ak je potrebná)

V prípade akýchkoľvek problémov aktualizujte firmvér meniča na najnovšiu verziu.

  1. Klepnutím na Nastavenia v spodnej časti hlavnej stránky
  2. Klepnutím na Informácie o firmvéri
  3. Vyberte Skontrolovať aktualizácie

  4. Ak je k dispozícii nová verzia, inovujte podľa pokynov.

5.1 Konfigurácia siete

Uistite sa, že je menič pripojený k internetu pomocou ethernetového kábla. Iba vtedy môže menič komunikovať s radičom Reduxi cez Modbus TCP.



5.1.1 Aktivácia a konfigurácia Modbus TCP

  1. Klepnutím na Nastavenia v spodnej časti hlavnej stránky
  2. Zavihek Zasebnost in varnost
  3. Povoľte Modbus TCP
  4. Po povolení Modbus TCP je potrebné nastaviť adresu, ID zariadenia a prenosovú rýchlosť. Zadajte nasledujúce hodnoty:
    ID zariadenia: 1
    Port: 502
    Prenosová rýchlosť: 9600

5.1.2 Nastavenie statickej IP adresy

Ďalej je potrebné nastaviť IP adresu. Odporúčame použiť pevné (statické) IP adresy.

  1. Klepnutím na Nastavenia v spodnej časti hlavnej stránky
  2. Karta WLAN/LAN
  3. Ak je prepínač DHCP zapnutý, vypnite ho a manuálne zadajte údaje vhodné pre vašu sieť.
    Poznámka: poznamenajte si IP adresu pre neskoršie použitie.

Týmto sa dokončí konfigurácia vášho meniča a teraz môžete pokračovať v pridávaní zariadenia do ovládača Reduxi.

6. Pridajte menič GoodWe do ovládača Reduxi

Po pripojení Reduxi a hybridného meniča cez Ethernet ho môžete zaregistrovať ako nové zariadenie (hybridný menič GoodWe).



6.1 Pridanie zariadenia

Najprv sa prihláste do lokálneho konfigurátora Reduxi a pridajte nové zariadenie kliknutím na tlačidlo 'Add device'.



6.2 Výber meniča GoodWe Hybrid

V prvom kroku sú definované základné nastavenia:

  • Vyberte typ zariadenia: Hybridný menič,
  • Vyberte typ: GoodWe Menič energie HV,
  • Pomenujte zariadenie sami



6.3 Konfigurácia zariadenia pre komunikačný kanál

Druhý krok zahŕňa konfiguráciu komunikačného kanála, ktorý je nevyhnutný pre správnu komunikáciu Modbus TCP. V tomto kroku sa vytvorí komunikačné spojenie medzi radičom Reduxi a hybridným meničom GoodWe.

Nastavenia pre komunikačný kanál sa zobrazujú nižšie:

Poznámka: Nastavte IP adresu meniča, ktorá bola nastavená skôr.



6.4 Testovanie komunikácie

Pod všetkými poľami komunikačného kanála uvedenými v predchádzajúcom kroku sa nachádza tlačidlo „Test Communication“. Toto tlačidlo slúži na overenie, či pripojenie Modbus TCP medzi zariadeniami funguje správne.

Úspešná odpoveď (príklad):


6.5. Hodnoty zo zariadenia

Účelom tohto bodu je ukázať, ako kontrolovať hodnoty zo zariadenia. Toto sa vykonáva v časti „Zariadenie (hybridný menič GoodWe)/Posledné meranie“.

Po úspešnom pridaní zariadenia cez konfigurátor je možné ho monitorovať prostredníctvom cloudovej aplikácie Reduxi.
