Ušetrite 30 % nákladov s Reduxi: Inteligentné pripojenie vášho tepelného čerpadla Acond cez Modbus TCP/IP
1. Potrebné kroky na nadviazanie komunikácie medzi ovládačom Reduxi a tepelným čerpadlom Acond
1.1 Aktivácia funkcie Modbus TCP na tepelnom čerpadle
Aktiváciu a potrebnú aktualizáciu firmvéru vykoná servisný technik spoločnosti Acond.
Ak si chcete dohodnúť termín, kontaktujte zákaznícky servis spoločnosti Acond: https://www.acond.com/en#contact-us
Dôležité: Po aktivácii nastavení vám musí inštalatér poskytnúť IP adresu tepelného čerpadla. Odporúčame použiť statickú adresu. To bude potrebné neskôr.
1.2 Požadované komponenty na pripojenie ovládača Reduxi k tepelnému čerpadlu Acond.
Na vytvorenie spojenia medzi ovládačom Reduxi a tepelným čerpadlom Acond sú potrebné dve komponenty:
- Reduxi Controller
- Ethernetový kábel
2. Pripojenie ovládača Reduxi k tepelnému čerpadlu Acond

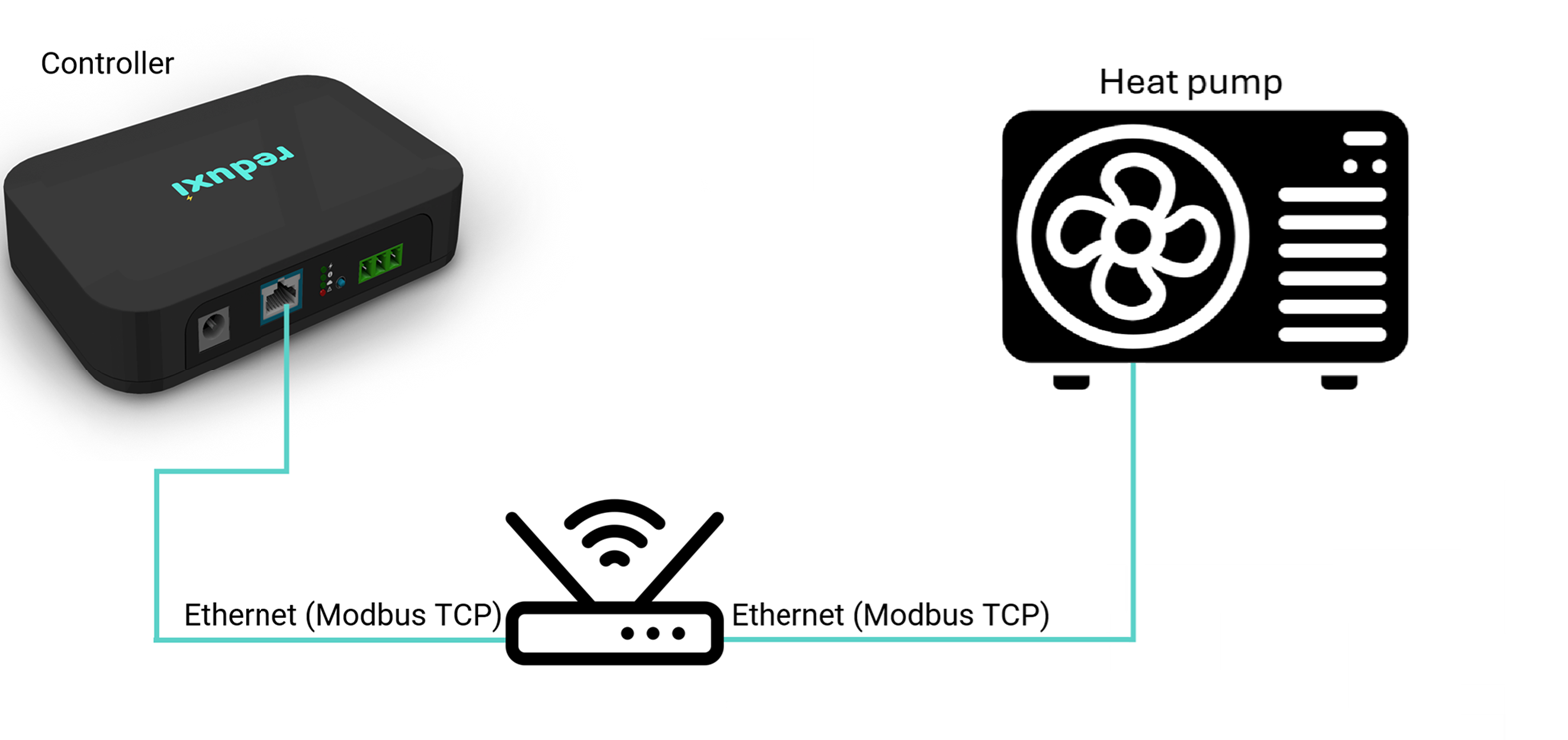

2.1 Symbolický obrázok celého pripojenia od ovládača Reduxi k tepelnému čerpadlu je zobrazený nižšie:
2.2 Pripojte ethernetový kábel k tepelnému čerpadlu Acond a ovládaču Reduxi:
Umiestnenie pripojenia ethernetového kábla sa líši v závislosti od modelu. Podrobné informácie nájdete v príručke k tepelnému čerpadlu.
Po pripojení ethernetového kábla k tepelnému čerpadlu pripojte druhý koniec kábla k smerovaču alebo lokálnemu prepínaču. Potom postupujte rovnako s ovládačom Reduxi.
3. Pridanie tepelného čerpadla ako nového zariadenia v konfigurátore Reduxi
Ak chcete pridať nové tepelné čerpadlo ako zariadenie alebo upraviť existujúce, postupujte podľa týchto krokov, ktoré sú podrobne uvedené v jednotlivých bodoch nižšie.
3.1 Pridanie zariadenia
Prihláste sa lokálne do aplikácie konfigurátora Reduxi na ovládači a stlačte tlačidlo Pridať zariadenie:

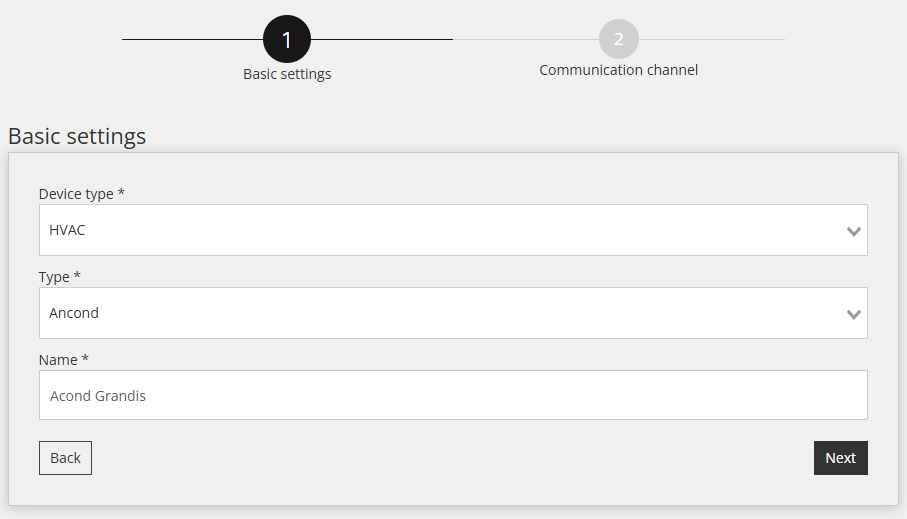

3.2 Vyberte zariadenie, ktoré chcete pridať
V prvom kroku (základné nastavenia) vyberte základné parametre zariadenia, ktoré chcete pridať:
- Typ zariadenia: HVAC,
- Typ: Acond
- Názov: Zadajte názov zariadenia, napríklad: Acond Grandis
Po zadaní všetkých údajov stlačte tlačidlo "Ďalej".

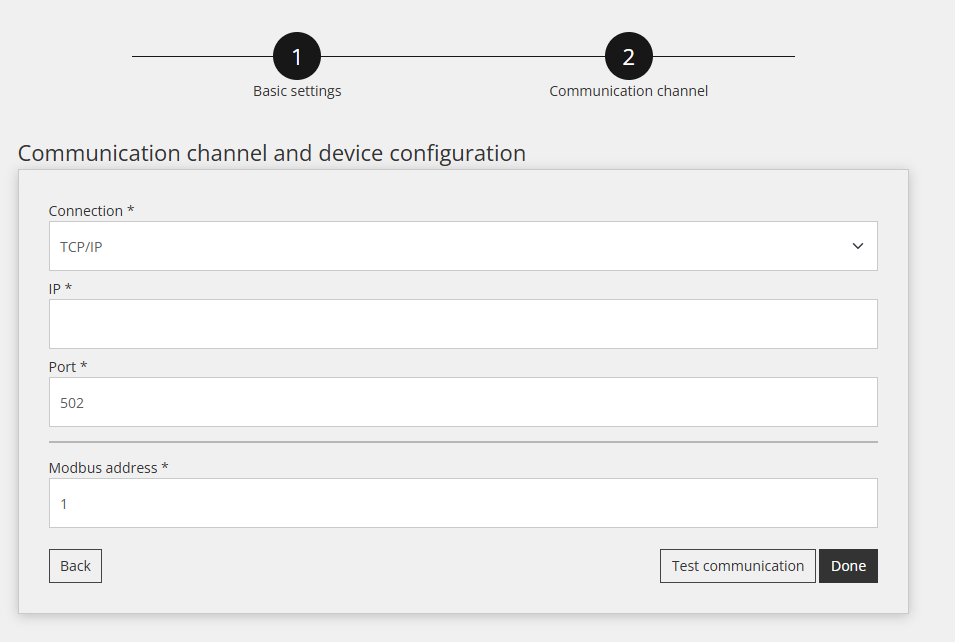

3.3 Komunikačný kanál
Tu musíte vyplniť informácie o pripojení k zariadeniu:
- Pripojenie: TCP/IP
- IP: Zadajte IP adresu, ktorú ste dostali od technika spoločnosti Acond
- Port: 502
- Adresa Modbus: predvolená 1, ale tieto informácie pochádzajú aj od technika
3.4 Komunikačný test
Komunikačný test sa vykonáva pomocou tlačidla "Test komunikácie", ktoré sa nachádza vpravo dole po všetkých parametroch komunikačného kanála.
Komunikačný test môže vrátiť dve odpovede:

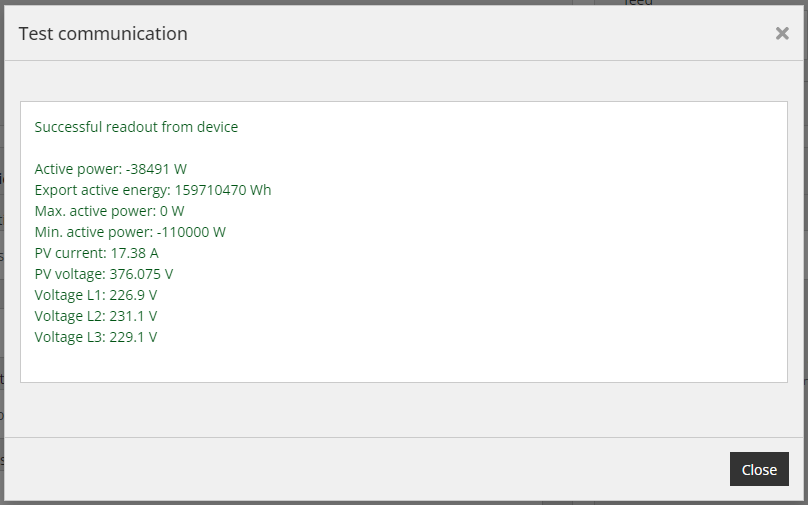

1. Komunikácia funguje správne, obrázok nižšie:

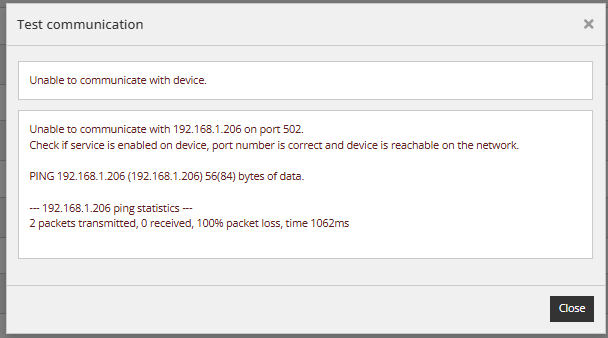

2. Komunikácia nefunguje správne, obrázok nižšie:

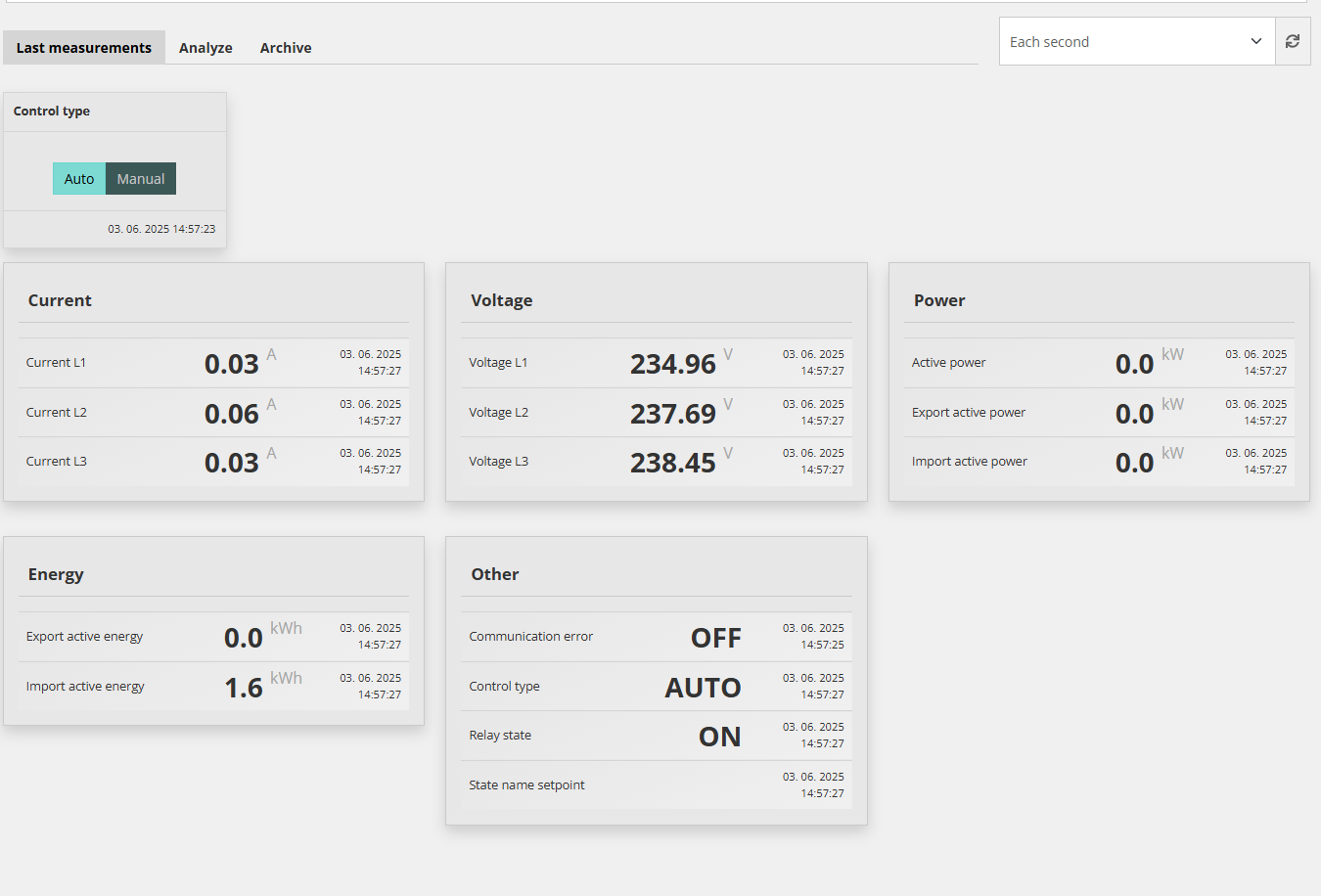

3.5 Posledné merania
Po úspešnom nadviazaní komunikácie s novo pridaným zariadením je možné skontrolovať jeho hodnoty v časti Zariadenia - Tepelné čerpadlo Acond v konfigurátore Reduxi ako dodatočný test.
Pre pokročilé ovládanie tepelného čerpadla integrujte zariadenie do stratégie systému Reduxi. V časti Zariadenia - Tepelné čerpadlo Acond v konfigurátore Reduxi musí byť typ ovládania nastavený na AUTO, aby príkazy pre stratégiu ovplyvňovali tepelné čerpadlo.
Na dosiahnutie maximálnej flexibility a zníženia nákladov na energiu s ohľadom na dynamickú cenu a dynamické tarify postupujte podľa pokynov, ako definovať stratégiu na tomto odkaze: Stratégie pre ovládač Reduxi.
Po úspešnom pridaní zariadenia a kontrole hodnôt je možné zariadenie skontrolovať a ovládať aj prostredníctvom aplikácie Reduxi.
