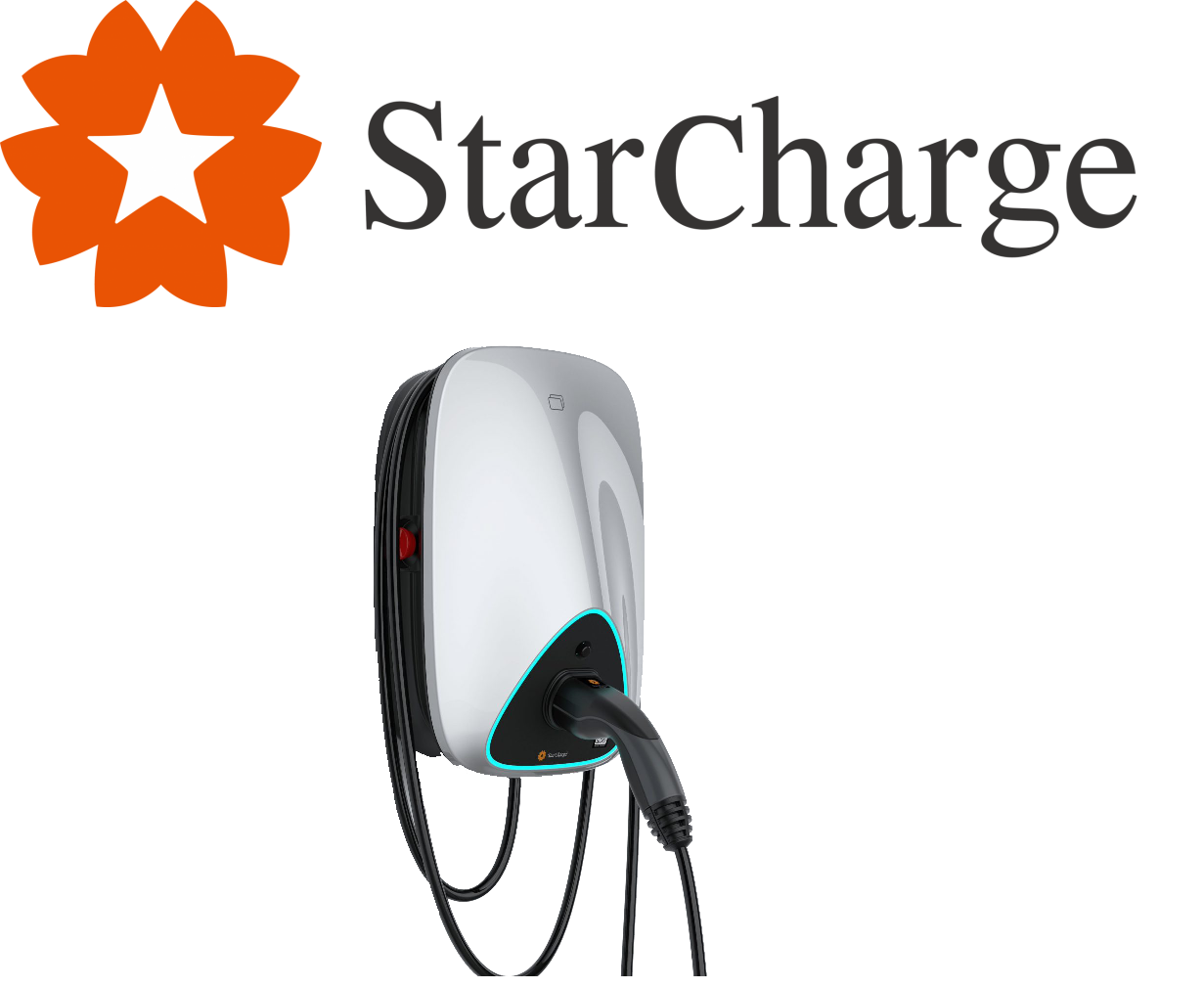

Reduxi s nabíjačkou Starcharge Aurora AC EVSE

Aktualizované

Pripojte radič Reduxi k StarCharge Aurora a využite protokol OCPP. Reduxi môže znížiť váš účet za elektrinu o 70 %.

1. Inštalovať

Nainštalujte wallbox podľa pokynov výrobcu a uvedite ho do prevádzky.

Viac informácií nájdete v manuáli:
https://assets-global.website-files.com/5e870ec047674e044920655e/6388d21b3d2bede4cf01cfd5_Star%20Charge%20Wallbox_Operation%20Manual%20(English).pdf

Nabíjaciu stanicu môžete pripojiť k internetu tromi spôsobmi: pomocou karty SIM, WiFi alebo Ethernetu.

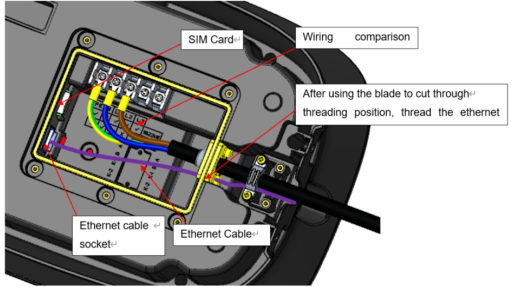

Nasledujúca fotografia zobrazuje oblasť pripojenia nabípacej stanice. Tam môžete nainštalovať kartu SIM alebo pripojiť kábel Ethernet vedľa pripojenia AC:

2. Prihlásenie na webovú stránku Aurora

Po nainštalovaní nabípacej stanice sa k nej musíte pripojiť pomocou svojho PC alebo notebooku.



2.1 Pripojenie pomocou ethernetového kábla:

  1. Pripojte svoj počítač alebo notebook priamo k nabípacej stanici alebo alternatívne k lokálnemu prepínaču, ku ktorému je nabíjacia stanica tiež pripojená.

  2. Dočasne nastavte IP adresu svojho počítača alebo notebooku. Použite IP adresu v rozsahu 192.168.88.1-200
    Odporúčame programy ako NetSetMan alebo podobné. Alternatívne je možné nastavenia vykonať priamo v operačnom systéme pre príslušné sieťové pripojenie.

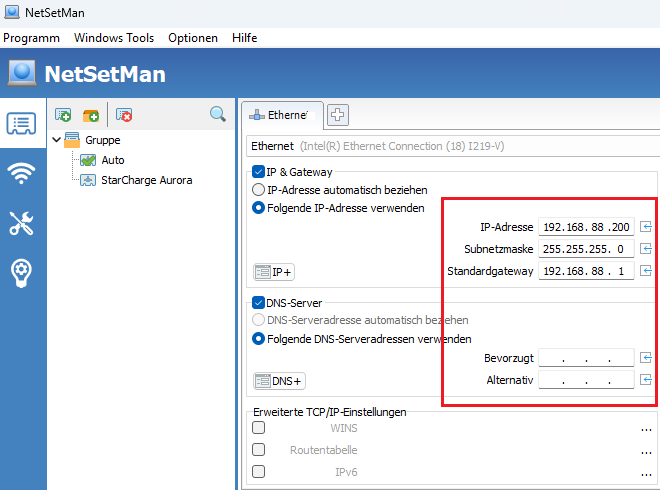

    NetSetMan:

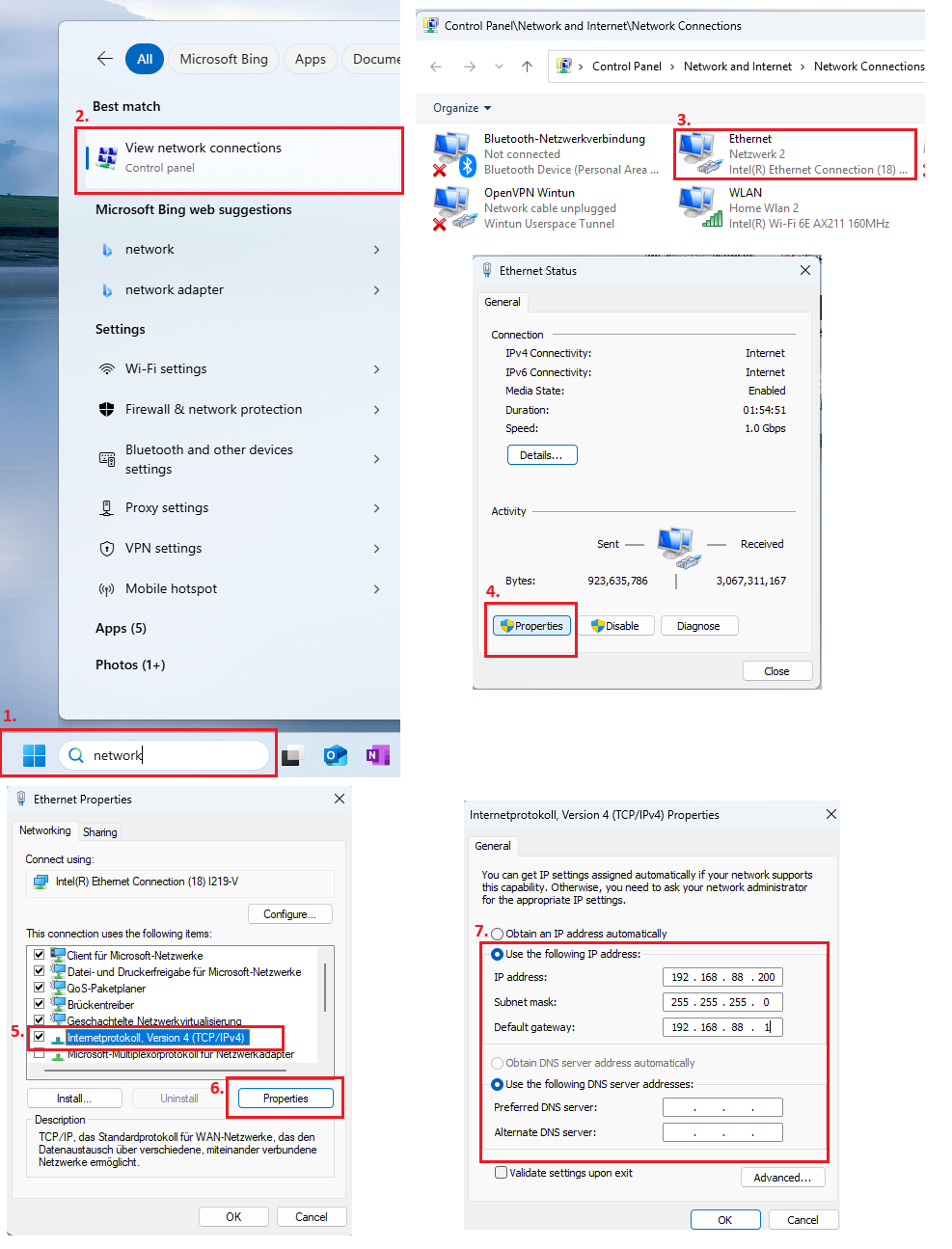

    Nastavenia systému Windows:

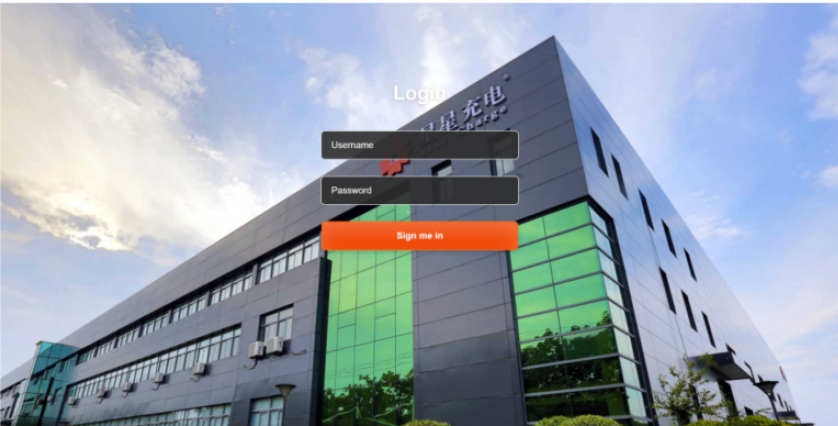

  3. Otvorte prehliadač a zadajte predvolenú IP adresu nabíjacieho bodu: 192.168.88.206

    na prihlásenie použite:
    užívateľ: wbdh
    heslo: 26835941

  4. Teraz by ste mali byť na webovom rozhraní nabípacej stanice:

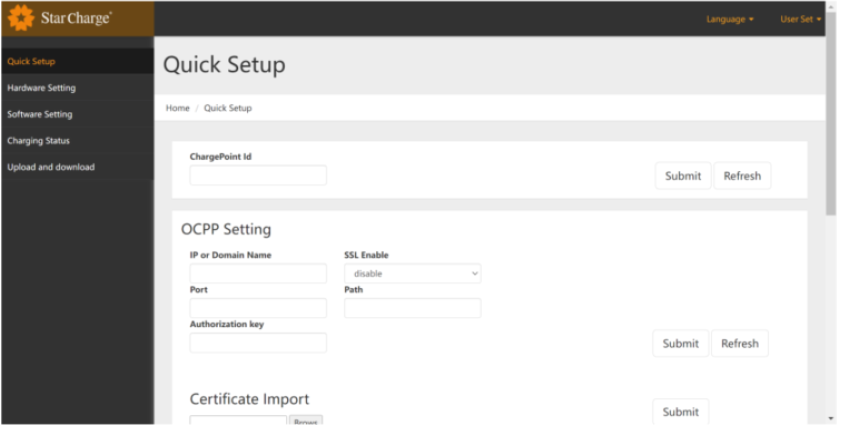

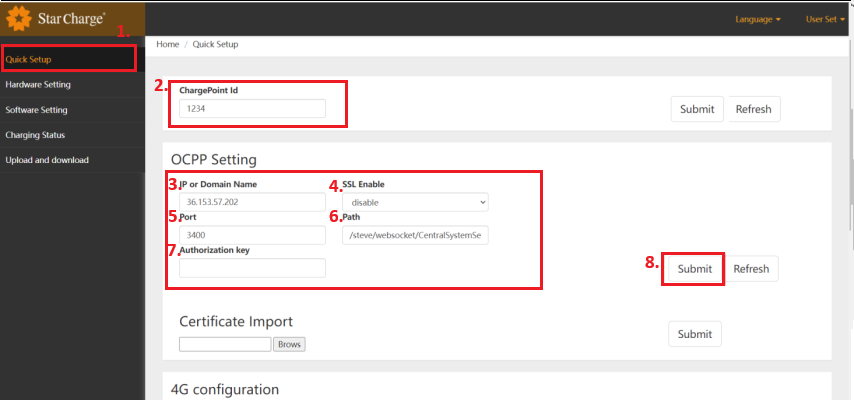

3. Zadajte ID nabíjacieho bodu a nastavte OCPP

  1. Na ľavej strane hlavnej stránky vyberte Rýchle nastavenie
  2. Zadajte ID nabíjacieho bodu a potvrďte kliknutím na Odoslať
    Dôležité: Poznačte si to pre neskoršie použitie
  3. Zadajte IP adresu radiča Reduxi, ktorý je nainštalovaný na mieste.
  4. SSL_Enable: Hodnota je 1, ak backend používa TLS na prístup, inak je hodnota 0.
  5. Zadajte číslo portu 9000
  6. Zadajte cestu z radiča Reduxi: /ocpp/1.6/json
  7. Autorizačný kľúč: nechajte ho prázdny
  8. Kliknite na Odoslať v časti OCPP na potvrdenie odoslania informácií o nastavení do backendu.



4. Nastavte sieťové pripojenie Aurora

Keď ste na webovom rozhraní nabípacej stanice, musíte nastaviť sieťové pripojenie.

Máte nasledujúce možnosti pripojenia nabípacej stanice k internetu alebo lokálnej sieti:

  • 4G (SIM)
  • WiFi
  • LAN (Ethernet)

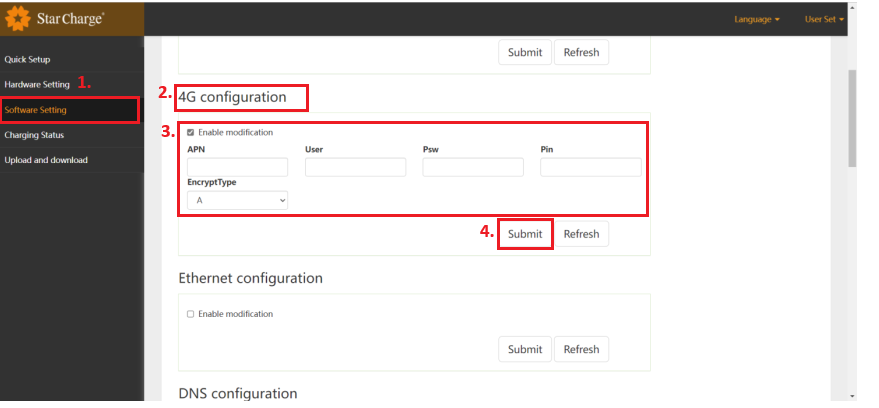

4.1 4G (SIM)

  1. Na ľavej strane hlavnej stránky vyberte Nastavenie softvéru.
  2. Nájdite Konfigurácia 4G
  3. Kliknite na Povoliť úpravy a zadajte informácie, ktoré ste dostali od svojho mobilného operátora.

  4. Potvrďte kliknutím na Odoslať

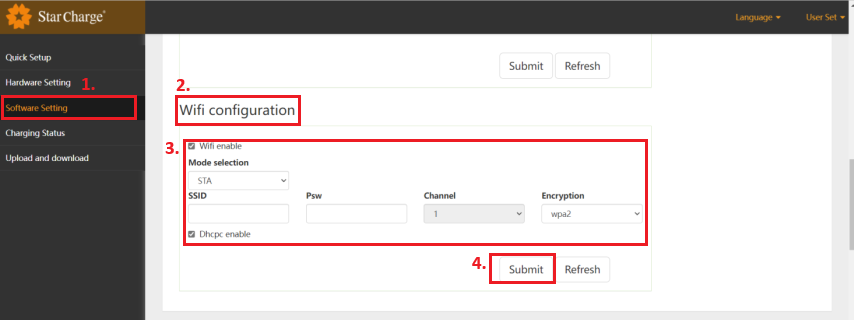

4.2 WiFi

  1. Na ľavej strane hlavnej stránky vyberte Nastavenie softvéru

  2. Nájdite Konfigurácia WiFi a povoľte ju

  3. V sekcii výberu režimu vyberte STA a vyplňte „SSID“ (Wi-Fi ID) „Psw“ (Wi-Fi heslo) a „Šifrovanie“ (zvyčajne zvoľte wpa2)
    Odporúčame priradiť statickú IP adresu podľa siete dostupnej na vašom mieste.Dôležité: Poznačte si túto adresu, budete ju neskôr potrebovať.

  4. Potvrďte kliknutím na Odoslať.

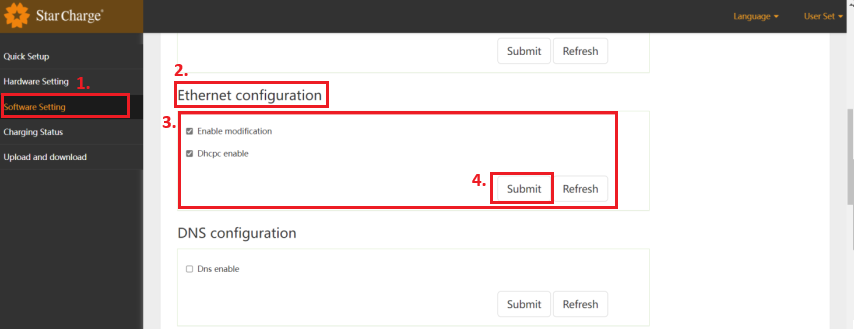

4.3 LAN (Ethernet)

  1. Na ľavej strane hlavnej stránky vyberte Nastavenie softvéru

  2. Nájdite Konfigurácia Ethernetu a povoľte ju

  3. Odporúčame priradiť statickú IP adresu podľa siete dostupnej na vašom mieste.
    Dôležité: Poznačte si túto adresu, budete ju neskôr potrebovať.

  4. Potvrďte kliknutím na Odoslať.



Po dokončení týchto nastavení odpojte svoje zariadenie od nabípacej stanice a v prípade použitia pripojenia LAN pripojte ethernetový kábel k radiču Reduxi alebo k prepínaču. Potom pokračujte s nastavením na radiči Reduxi.





5. Vytvorte konfiguráciu pre komunikáciu OCPP medzi Starcharge Aurora a radičom Reduxi

4.1 Pridať zariadenie

Najprv sa prihláste do lokálneho konfigurátora Reduxi a pridajte nové zariadenie kliknutím na tlačidlo Pridať zariadenie.

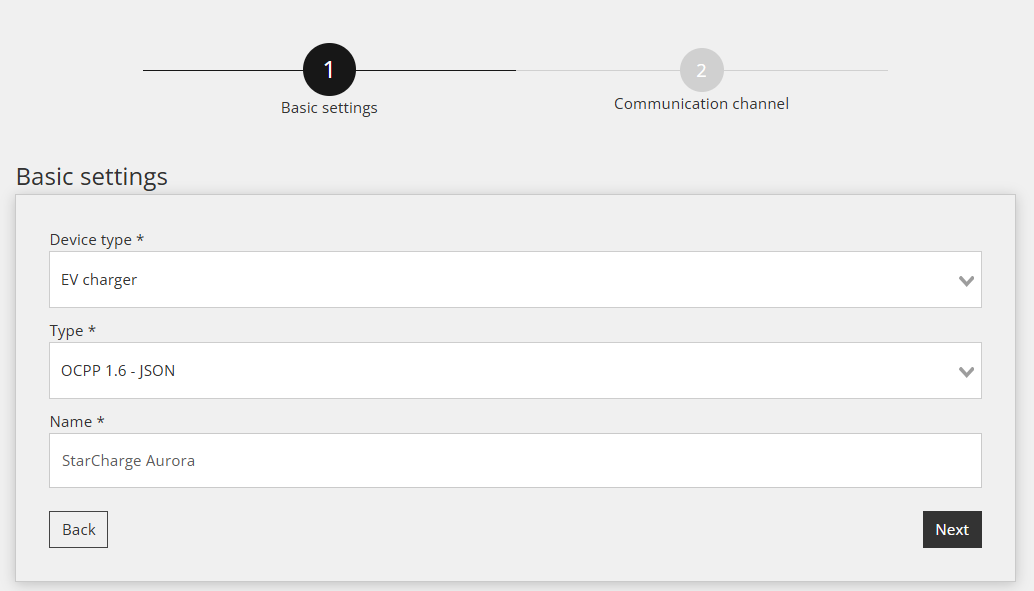

4.2 Vyberte zariadenie, ktoré chcete pridať


V prvom kroku sa definujú základné nastavenia:

  • Typ zariadenia: EV nabíjačka,
  • Typ výberu: OCPP 1.6 - JSON,
  • Názov zariadenia podľa želania, napríklad: StarCharge Aurora

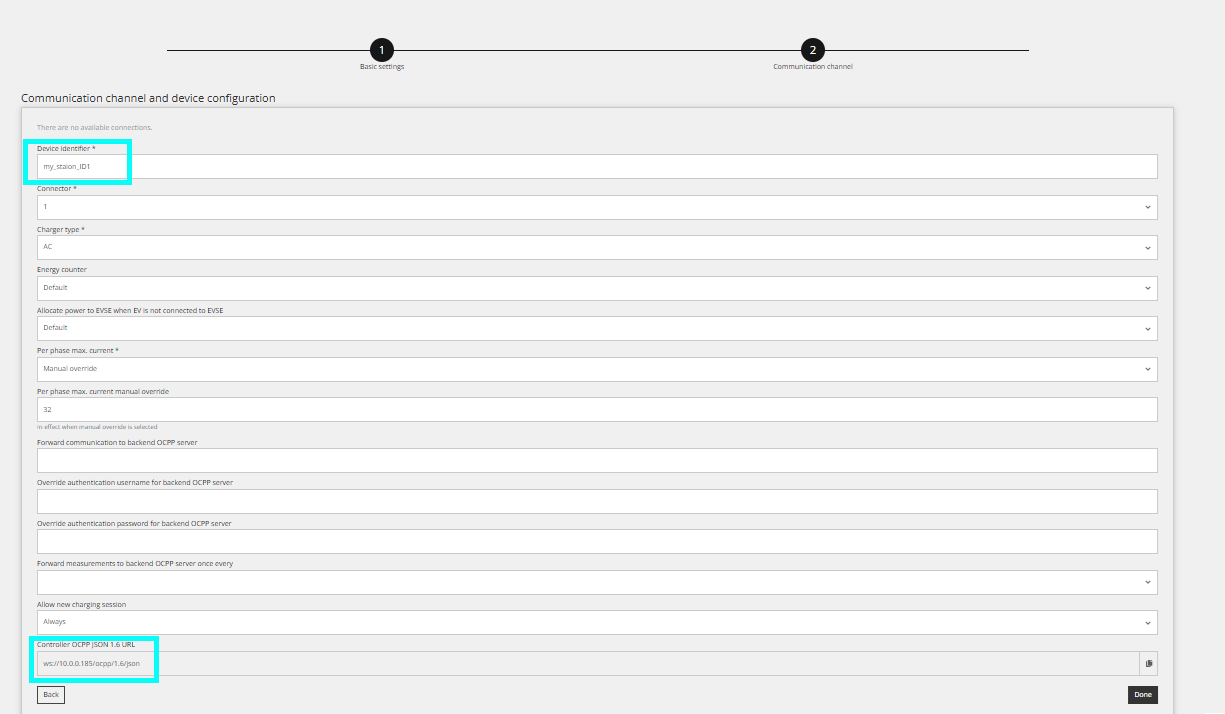

4.3 Konfigurácia zariadenia pre OCPP


Druhý krok slúži na komunikačný kanál, aby OCPP komunikácia fungovala správne.



Najprv definujte identifikátor zariadenia (musí to byť rovnaké ID ako na nabípacej stanici).
V prípade protokolu OCPP json 1.6 je potrebná URL, ktorá sa automaticky generuje radičom Reduxi. Keď máte vygenerovanú URL, na koniec URL musíte pridať /ID zariadenia.  Príklad URL: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1.


4.5 Test komunikácie


Test komunikácie sa vykonáva pomocou tlačidla Test komunikácie umiestneného vpravo dole po dokončení poľa Komunikačný kanál.



Existujú tri rôzne prípady odpovede komunikácie.

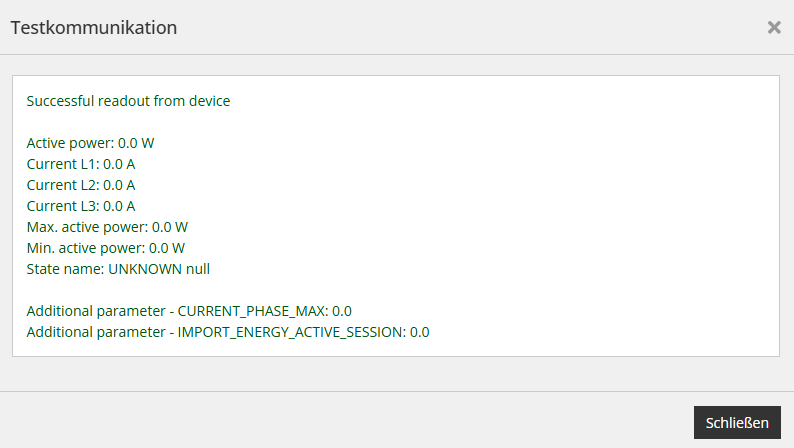

Prípad 1: Komunikácia funguje správne:

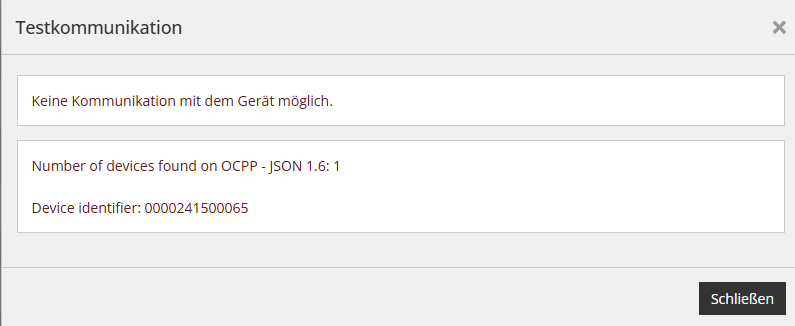

Prípad 2: Zariadenie 1 nie je možné kontaktovať, ID zariadenia nie je nastavené alebo je iné:

V tomto prípade sa ID, ktoré ste pridelili radiču Reduxi, presne nezhoduje s ID nabípacej stanice. Skontrolujte informácie a skúste to znova.

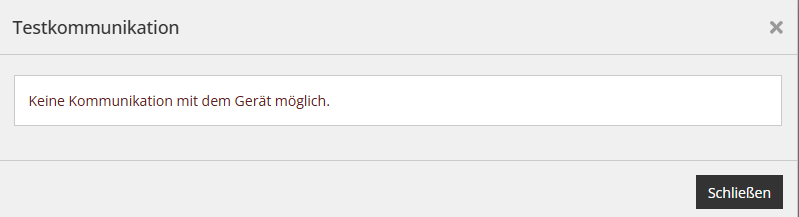

Prípad 3: Zariadenie s komunikáciou OCPP 1.6 sa nenachádza:

V tomto prípade sa nastavenia na nabípacej stanici neuložili, alebo Aurora nemá pripojenie k internetu, alebo je cesta k radiču Reduxi nesprávna. Skontrolujte pripojenie nabíjačky k internetu, kabeláž (ak je prítomná) a nastavenia.

Po úspešnom pridaní zariadenia cez konfigurátor je možné ho monitorovať a ovládať prostredníctvom cloudovej aplikácie Reduxi.
