Ako pripojiť zariadenia SMA Solar Technology k riadiacej jednotke Reduxi

Integrácia Reduxi-SMA umožňuje flexibilné uvedenie meničov do prevádzky na vyrovnávanie siete, zvyšuje účinnosť a vytvára príležitosti na arbitráž, ktorá šetrí náklady a prináša vyššie zisky.

🔧 SMA Data Manager, dátový modul Speedwire/Webconnect alebo menič SMA s portom LAN · Reduxi Controller
🌐 Modbus TCP/IP
🔢 Port 502

📄 Stiahnuť ako PDF

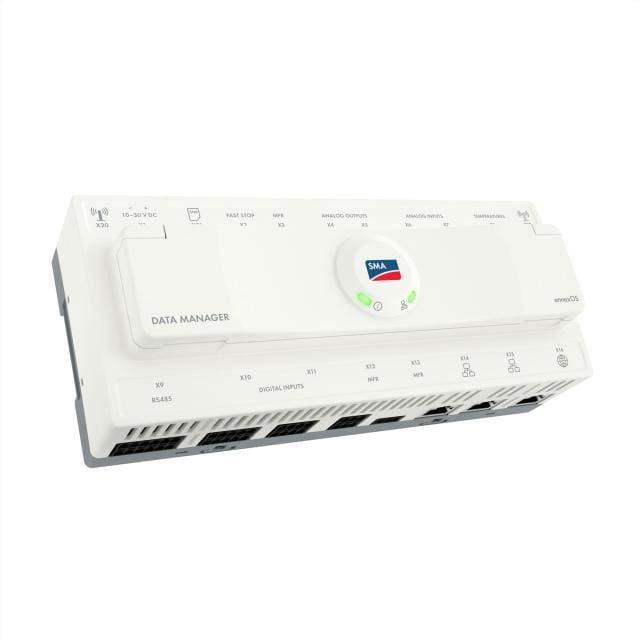

Fotografia SMA Data Manager M, biele puzdro s logom SMA a zelenými LED
SMA Data Manager M (obrázok distribútora)
Textový popis tohto obrázka

Fotografia produktu SMA Data Manager M na bielom pozadí: biele široké puzdro v štýle DIN lišty, pohľad zhora pod uhlom. Horný kryt zobrazuje logo SMA v okrúhlom poli so zelenými stavovými LED a text DATA MANAGER vľavo dole. Pozdĺž horného a predného okraja sú rady malých vytlačených popisov svoriek a portov, pozdĺž spodnej prednej časti svorkovnice a sieťové porty.

📋 V tomto článku
  1. Technická dokumentácia
  2. Potrebné vybavenie a možnosti pripojenia
  3. Povolenie Modbus TCP/IP na zariadení SMA
  4. Prihlásenie do webového rozhrania Reduxi
  5. Pridanie zariadenia SMA do Reduxi
  6. Kontrola nameraných hodnôt
  7. Zhrnutie
  8. Časté problémy
  9. Súvisiace články

1 Technická dokumentácia

Stránky výrobcu a manuály:

2 Potrebné vybavenie a možnosti pripojenia

2.1 Potrebné vybavenie

  • Reduxi Controller
  • SMA Data Manager, dátový modul SMA Speedwire/Webconnect alebo menič SMA s portom LAN (pozri bod 2.2)
  • IP adresa zariadenia SMA
  • Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi

2.2 Možnosti pripojenia

Systém Reduxi podporuje viacero možností pripojenia. Všetky používajú na komunikáciu s meničmi protokol Modbus TCP/IP. Tento štandardný prístup zabezpečuje spoľahlivé zber údajov v reálnom čase z vašich fotovoltaických meničov a ďalších zariadení.

Možnosť Hardware Čo robí
1 SMA Data Manager Most medzi meničmi, elektromermi a batériami. Reduxi zobrazuje všetky zariadenia v každej kategórii ako súčet.
2 Dátový modul SMA Speedwire/Webconnect Poskytuje meniču komunikáciu cez LAN a umožňuje Modbus TCP/IP.
3 Priame pripojenie cez LAN k meniču SMA Bez ďalšieho hardvéru. Meniče s portom LAN komunikujú cez Modbus TCP/IP.

3 Povolenie Modbus TCP/IP na zariadení SMA

3.1 Možnosť 1: SMA Data Manager

Zariadenia sú k SMA Data Manager pripojené cez RS485. SMA Data Manager sa k systému Reduxi pripája cez Modbus TCP/IP. Reduxi sčíta a zobrazí všetky zariadenia v každej kategórii:

  • PV
  • Batérie
  • Elektromery
  • EVSE

Povoľte Modbus TCP/IP na SMA Data Manager podľa postupu v online manuáli SMA.

Kroky pre meranie siete

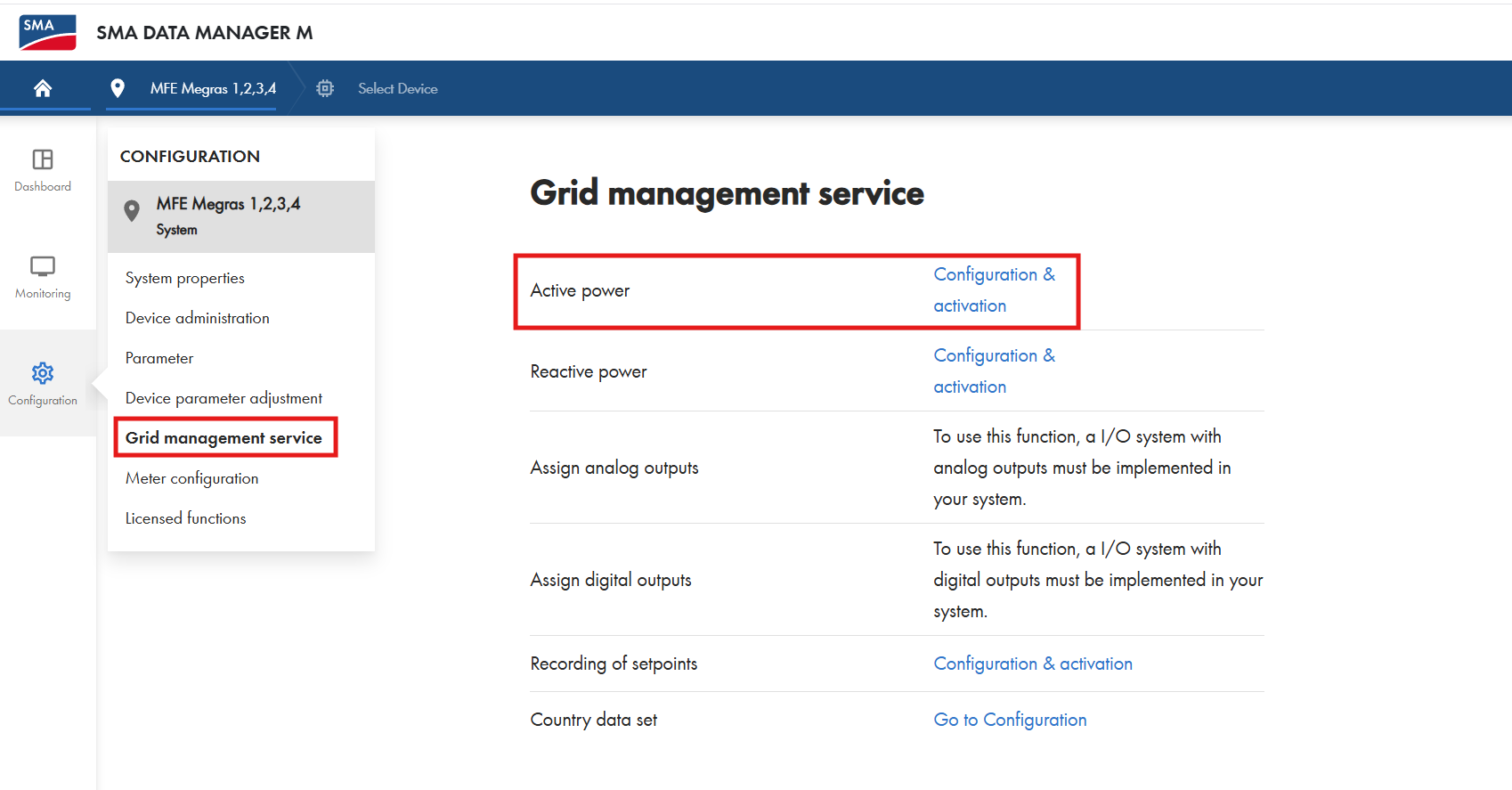

SMA Data Manager M, Configuration ' Grid management service, riadok Active power zvýraznený
Krok 1: Grid management service – Active power
Textový popis tohto obrázka

Snímka obrazovky webového rozhrania SMA Data Manager M. Hlavička: logo SMA, text SMA DATA MANAGER M, navigačná lišta s MFE Megras 1,2,3,4 a Select Device. Ľavý panel ikon: Dashboard, Monitoring, Configuration (vybrané). Menu Configuration v časti MFE Megras 1,2,3,4 System: System properties, Device administration, Parameter, Device parameter adjustment, Grid management service (zvýraznené červeným rámčekom), Meter configuration, Licensed functions. Hlavná stránka s názvom Grid management service, tabuľka s riadkami: Active power (červený rámček) s odkazom Configuration & activation; Reactive power s odkazom Configuration & activation; Assign analog outputs s textom: To use this function, a I/O system with analog outputs must be implemented in your system.; Assign digital outputs s rovnakým typom textu pre digitálne výstupy; Recording of setpoints s odkazom Configuration & activation; Country data set s odkazom Go to Configuration.

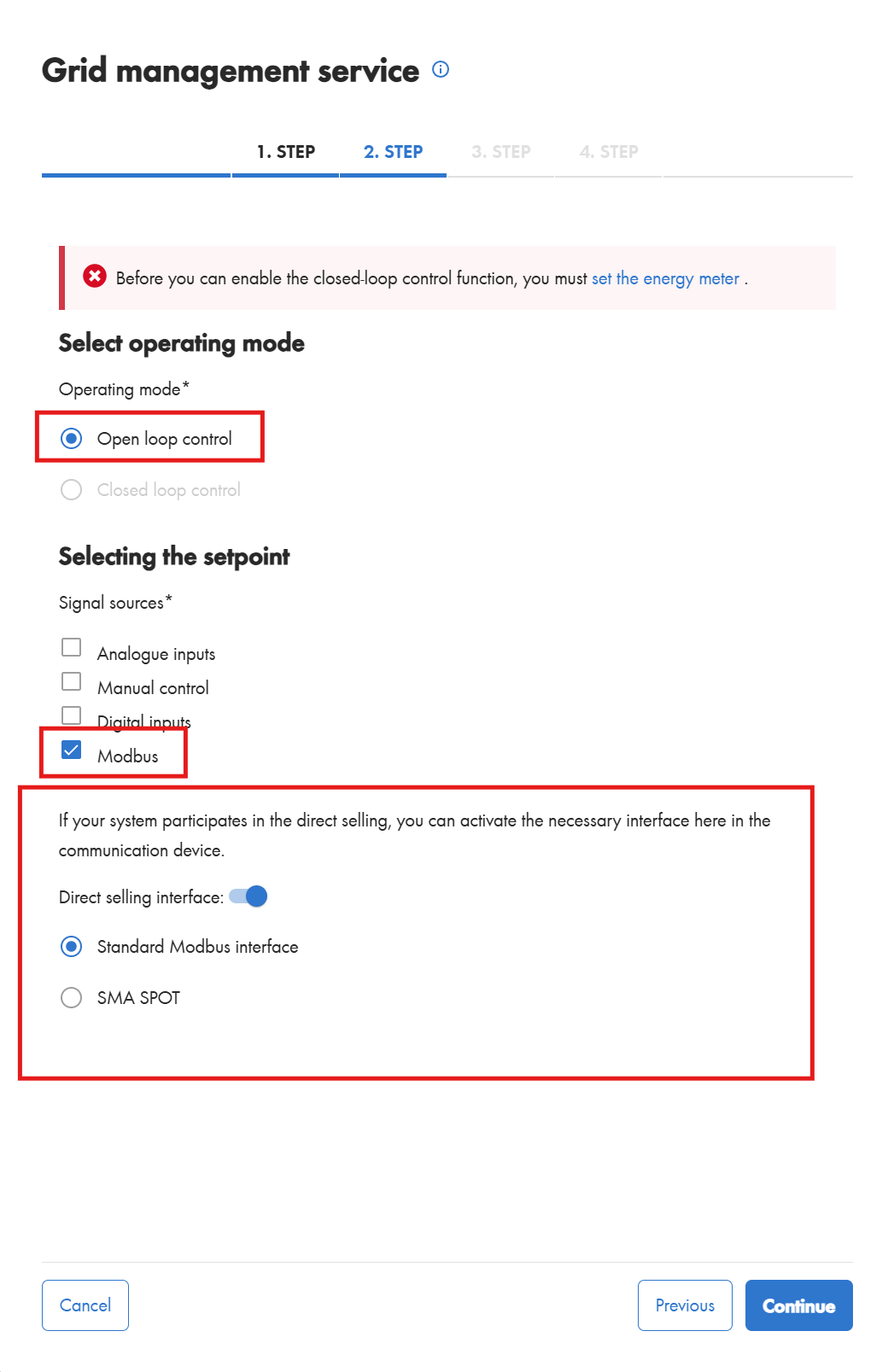

SMA Data Manager Grid management service, krok 2: Open loop control, Modbus zaškrtnutý, rozhranie priameho predaja zapnuté
Krok 2: prevádzkový režim a výber žiadanej hodnoty
Textový popis tohto obrázka

Snímka obrazovky webového rozhrania SMA Data Manager, stránka Grid management service (s ikonou informácií), vysoký obrázok. Karty krokov: 1. STEP, 2. STEP (aktívna, modrá), 3. STEP a 4. STEP (sivé). Červený chybový banner: Before you can enable the closed-loop control function, you must set the energy meter (set the energy meter je modrý odkaz). Sekcia Select operating mode, Operating mode*: prepínač Open loop control vybraný (červený rámček); Closed loop control sivý, nevybraný. Sekcia Selecting the setpoint, Signal sources*: začiarkavacie políčka Analogue inputs (nezaškrtnuté), Manual control (nezaškrtnuté), Digital inputs (nezaškrtnuté), Modbus (zaškrtnuté, červený rámček). Veľký červený rámček okolo textu: If your system participates in the direct selling, you can activate the necessary interface here in the communication device. V ňom: Direct selling interface: prepínač zapnutý; prepínač Standard Modbus interface vybraný; prepínač SMA SPOT nevybraný. Dole: tlačidlá Cancel, Previous, Continue (modré, vyplnené).

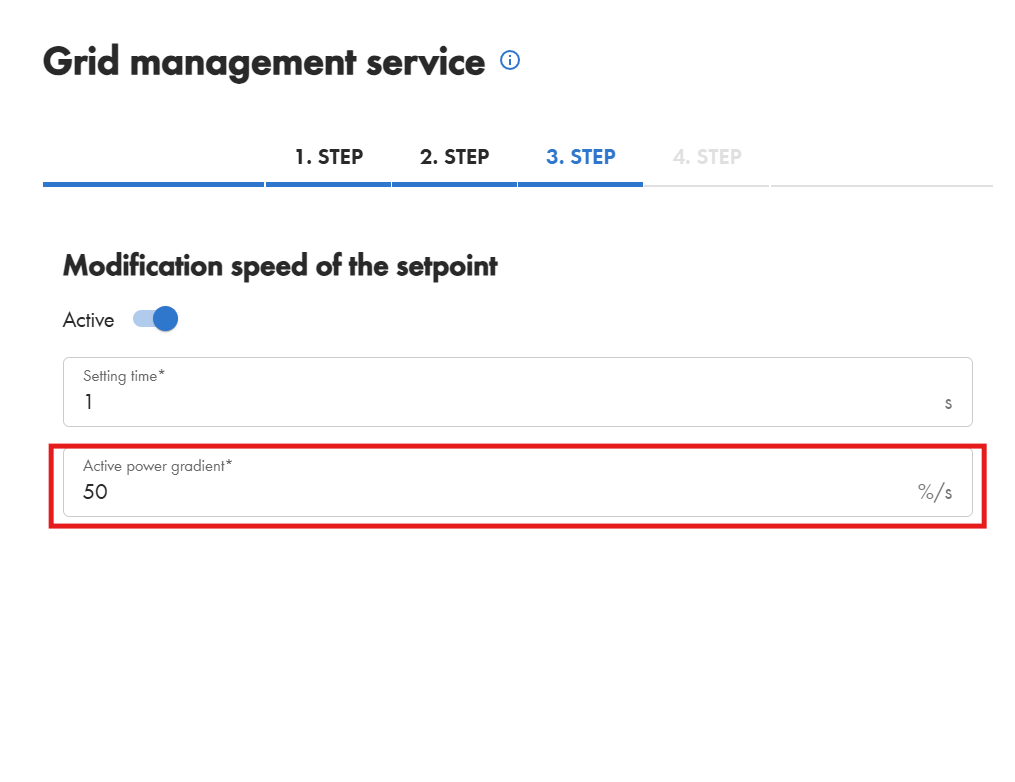

SMA Data Manager Grid management service, krok 3: Active power gradient 50 %/s v červenom rámčeku
Krok 3: rýchlosť zmeny žiadanej hodnoty
Textový popis tohto obrázka

Snímka obrazovky webového rozhrania SMA Data Manager, stránka Grid management service (s ikonou informácií). Karty krokov: 1. STEP, 2. STEP, 3. STEP (aktívna, modrá), 4. STEP (sivá). Nadpis sekcie: Modification speed of the setpoint. Prepínač Active: zapnutý. Polia: Setting time*: 1, jednotka s; Active power gradient*: 50, jednotka %/s (toto pole je označené červeným rámčekom).

3.2 Možnosť 2: dátový modul SMA Speedwire/Webconnect

Modul poskytuje meniču komunikáciu cez LAN (pozri bod 2.4 v dokumente SMA, na ktorý odkazuje ⁠bod 1⁠) a umožňuje Modbus TCP/IP.

Povoľte Modbus TCP/IP na module podľa postupu v manuáli SMA. Potom otestujte pripojenie (pozri ⁠bod 3⁠).

3.3 Možnosť 3: priame pripojenie cez LAN k meniču SMA

Nie je potrebný žiadny ďalší hardvér. Menič má port LAN, ktorý umožňuje komunikáciu cez Modbus TCP/IP.

Pripojte sa k softvérovému rozhraniu meniča a aktivujte Modbus TCP/IP. Potom otestujte pripojenie (pozri ⁠bod 3⁠).

3.4 Test portu 502

Po povolení Modbus TCP/IP otestujte pripojenie v Reduxi Configurator. Otvorte ho pomocou IP adresy riadiacej jednotky alebo reduxi.local (pozri ⁠bod 4⁠).

  • Otvorte Reduxi Configurator.
  • Prejdite do Settings – System – Tools.
  • Spustite test portu TCP s IP adresou zariadenia SMA a portom 502.
Menu Reduxi Configurator Settings ' System ' Tools, TCP port test zvýraznený červeným rámčekom
Settings – System – Tools
Textový popis tohto obrázka

Snímka obrazovky ľavého navigačného menu Reduxi Configurator (logo: reduxi Configurator). Položky menu zhora: Devices (+, zbalené; prvé písmená sú odrezané na ľavom okraji); Strategies (+, zbalené); Utility Rate Plan; Settings (rozbalené, znamienko mínus) s podpoložkami Grid, Network, System (rozbalené, znamienko mínus) s podpoložkami Identifier, License, Update, Reboot, Factory reset, Tools (rozbalené, znamienko mínus) s podpoložkami Ping test, TCP port test (zvýraznená červeným rámčekom), Address scanner; potom Profile (+) a Users. Pravá časť obrázka je prázdna biela.

SMA Data Manager Grid management service, krok 2: Open loop control, Modbus zaškrtnutý, rozhranie priameho predaja zapnuté
Nastavenia SMA Data Manager (pozri bod 3.1)
Textový popis tohto obrázka

Snímka obrazovky webového rozhrania SMA Data Manager, stránka Grid management service (s ikonou informácií), vysoký obrázok. Karty krokov: 1. STEP, 2. STEP (aktívna, modrá), 3. STEP a 4. STEP (sivé). Červený chybový banner: Before you can enable the closed-loop control function, you must set the energy meter (set the energy meter je modrý odkaz). Sekcia Select operating mode, Operating mode*: prepínač Open loop control vybraný (červený rámček); Closed loop control sivý, nevybraný. Sekcia Selecting the setpoint, Signal sources*: začiarkavacie políčka Analogue inputs (nezaškrtnuté), Manual control (nezaškrtnuté), Digital inputs (nezaškrtnuté), Modbus (zaškrtnuté, červený rámček). Veľký červený rámček okolo textu: If your system participates in the direct selling, you can activate the necessary interface here in the communication device. V ňom: Direct selling interface: prepínač zapnutý; prepínač Standard Modbus interface vybraný; prepínač SMA SPOT nevybraný. Dole: tlačidlá Cancel, Previous, Continue (modré, vyplnené).

Ak je Modbus TCP/IP povolený, test ohlási, že port 502 je otvorený. Inak je port zatvorený.

Test portu TCP v Reduxi Configurator: hostiteľ 10.100.55.128, port 502, výsledok Port 502 is opened
Test portu TCP: Port 502 is opened
Textový popis tohto obrázka

Snímka obrazovky nástroja TCP port test v Reduxi Configurator. Nadpis: TCP port test. Polia: Host: 10.100.55.128; Port: 502; tlačidlo Test. Pod ním popis Result a pole s výsledkom so zeleným textom: Port 502 is opened.

4 Prihlásenie do webového rozhrania Reduxi

Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:

Na diaľku
📱
Aplikácia Reduxi
Cez tunelové pripojenie · funguje odkiaľkoľvek
🖥️
Webový prehliadač
V lokálnej sieti · cez IP adresu alebo reduxi.local
📱 4.1 Cez aplikáciu Reduxi
1
Otvorte aplikáciu a prihláste sa
Spustite aplikáciu Reduxi na smartfóne alebo tablete a prihláste sa svojimi údajmi.
2
Otvorte Reduxi devices
Ťuknite na ikonu ponuky (tri čiary vľavo hore) a vyberte Reduxi devices.
3
Aktivujte tunelové pripojenie
Zapnite tunelové pripojenie a chvíľu počkajte, kým sa aktivuje.
4
Otvorte configurator
Ťuknite na Open configurator. Otvorí sa webové rozhranie Reduxi.
Aplikácia Reduxi: ikona ponuky (2), Reduxi devices (3), tlačidlo Activate tunnel connection (4)
Aktivácia tunelového spojenia (krok 3)
Textový popis tohto obrázka

Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.

Tlačidlo Open configurator v aplikácii Reduxi (krok 5) a domovská obrazovka tunelového pripojenia Reduxi Configurator (krok 6)
Otvorenie Configurator (krok 4)
Textový popis tohto obrázka

Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.

🖥️ 4.2 Cez webový prehliadač
1
Otvorte prihlasovaciu stránku
Na zariadení v rovnakej sieti otvorte webový prehliadač a zadajte IP adresu zariadenia Controller alebo http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.
2
Log in
Používateľské meno: admin · Heslo: admin (výrobné nastavenie)
Prihlasovacia stránka Reduxi Configurator na adrese reduxi.local, adresný riadok označený
Prihlasovacia obrazovka zariadenia Reduxi Controller
Textový popis tohto obrázka

Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.

Úvodná obrazovka Reduxi Configurator po prihlásení: tok energie s domom 24.20 kW, sieťou 24.20 kW, nabíjačkou elektromobilov 31.00 kW
Webové rozhranie zariadenia Controller po prihlásení
Textový popis tohto obrázka

Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.

5 Pridanie zariadenia SMA do Reduxi

Postup je pre všetky zariadenia rovnaký, pretože sa používa protokol Modbus TCP/IP. Potrebným vstupom je IP adresa zariadenia.

5.1 Základné nastavenia

Prihláste sa do Reduxi Configurator (pozri ⁠bod 4⁠) a kliknite na + Add device.

Ľavé menu Reduxi Configurator: modrá šípka ukazuje na tlačidlo + Add device pod Devices
Tlačidlo + Add device
Textový popis tohto obrázka

Snímka obrazovky hornej časti ľavého menu Reduxi Configurator. Logo: reduxi Configurator. Devices (rozbalené, znamienko mínus) obsahuje dve položky so začiernenými názvami (prvá s ikonou batérie a slnka, druhá s ikonou typu menič). Pod nimi tlačidlo + Add device s modrou šípkou s čiernym obrysom, ktorá naň ukazuje. Potom Strategies (+), Utility Rate Plan, Settings (+).

Možnosť 1: SMA Data Manager

SMA Data Manager funguje ako záznamník údajov (logger). V systéme Reduxi pracuje ako Hybrid Inverter, pretože podporuje pripojenie viacerých typov zariadení. Komunikácia prebieha cez IP a Reduxi zobrazuje súhrnné hodnoty každej skupiny. K jednotlivým zariadeniam môžete pristupovať aj cez SMA Data Manager. V takom prípade zadajte adresu slave konkrétneho zariadenia.

  • Device type: Hybrid Inverter
  • Type: SMA Data Manager
  • Name: SMA Data Manager, v prípade potreby premenujte
Základné nastavenia v Reduxi Configurator: typ zariadenia Hybrid Inverter, typ SMA Data Manager, názov SMA Data Manager
Základné nastavenia: SMA Data Manager
Textový popis tohto obrázka

Snímka obrazovky sprievodcu zariadením v Reduxi Configurator, krok 1 Basic settings. Indikátor krokov: 1 Basic settings (aktívny), 2 Communication channel (sivý). Nadpis: Basic settings. Polia: Device type *: Hybrid Inverter; Type *: SMA Data Manager; Name *: SMA Data Manager (text je označený/zvýraznený). Tlačidlá: Back, Next.

Možnosti 2 a 3: menič SMA

Samotný dátový modul SMA Speedwire/Webconnect nepridávate. Modul len zabezpečuje pripojenie konkrétneho meniča cez LAN. Vyberte typ meniča, ktorý chcete pripojiť. Príklad pridáva SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) ako samostatný menič.

  • Device type: Solar power plant
  • Type: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41)
  • Name: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), v prípade potreby premenujte
Základné nastavenia v Reduxi Configurator: typ zariadenia Solar power plant, typ SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41)
Základné nastavenia: SMA Sunny Tripower CORE1
Textový popis tohto obrázka

Snímka obrazovky sprievodcu zariadením v Reduxi Configurator, krok 1 Basic settings. Indikátor krokov: 1 Basic settings (aktívny), 2 Communication channel (sivý). Nadpis: Basic settings. Polia: Device type *: Solar power plant; Type *: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41); Name *: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41). Tlačidlá: Back, Next.

Kliknite na Next.

5.2 Nastavenia komunikácie

Možnosť IP adresa na zadanie
1: SMA Data Manager IP adresa SMA Data Manager
2: dátový modul Speedwire/Webconnect IP adresa dátového modulu SMA Speedwire/Webconnect
3: priame pripojenie cez LAN IP adresa portu LAN meniča (novšie verzie meničov)

Pri možnostiach 2 a 3 sú všetky ostatné nastavenia rovnaké ako pri meniči v bode 5.1.

Možnosť 1: SMA Data Manager. Zadajte IP adresu SMA Data Manager.

Komunikačné nastavenia SMA Data Manager v Reduxi Configurator: TCP/IP, pole IP prázdne, port 502
Komunikačné nastavenia: IP adresa SMA Data Manager
Textový popis tohto obrázka

Snímka obrazovky Reduxi Configurator, krok 2 z 2 Communication channel (krok 1 Basic settings, krok 2 Communication channel). Formulár Communication channel and device configuration: Connection (povinné): TCP/IP; IP (povinné): prázdne, s čiernou šípkou ukazujúcou na pole; Port (povinné): 502; Modbus unit ID (povinné): 2; Is electricity meter installed (povinné): prepínač nastavený na No; Is battery installed (povinné): prepínač nastavený na No. Tlačidlá: Back (vľavo), Test communication a Done (vpravo, tmavé).

Potom určite, ktoré typy zariadení sú pripojené k SMA Data Manager:

  • Elektromer: YES / NO
  • Batéria: YES / NO
Krok 2 v Reduxi Configurator: Modbus unit ID 2, prepínače elektromera a batérie oba No, šípky
Pripojený elektromer a batéria
Textový popis tohto obrázka

Snímka obrazovky sprievodcu zariadením v Reduxi Configurator, krok 2 Communication channel. Indikátor krokov: 1 Basic settings, 2 Communication channel (aktívny). Nadpis: Communication channel and device configuration. Polia: Connection *: TCP/IP; IP *: prázdne; Port *; Modbus unit ID *: 2; Is electricity meter installed? *: prepínač zobrazuje No (vypnutý), s čiernou šípkou, ktorá naň ukazuje; Is battery installed? *: prepínač zobrazuje No (vypnutý), s čiernou šípkou, ktorá naň ukazuje. Tlačidlá: Back, Test communication, Done.

Možnosti 2 a 3: menič SMA. Zadajte IP adresu dátového modulu SMA Speedwire/Webconnect alebo IP adresu portu LAN meniča.

Krok 2 Communication channel v Reduxi Configurator: Connection TCP/IP, IP prázdne so šípkou, Port 502
Komunikačné nastavenia: IP adresa modulu alebo meniča
Textový popis tohto obrázka

Snímka obrazovky Reduxi Configurator, krok 2 z 2 sprievodcu zariadením. Indikátor krokov: 1 Basic settings, 2 Communication channel (aktívny je krok 2). Nadpis: Communication channel and device configuration. Polia: Connection *: TCP/IP (rozbaľovací zoznam); IP *: prázdne, s veľkou čiernou šípkou ukazujúcou na pole; Port *: 502. Tlačidlá: Back, Test communication, Done.

5.3 Test komunikácie

Kliknutím na Test communication overíte, či sa prijímajú údaje. Test raz načíta údaje zo zariadenia a nič neuloží. Ak test uspeje, kliknite na Done: zariadenie vytvorí iba Done.

Krok 2 v Reduxi Configurator: čierna šípka ukazuje na tlačidlo Test communication
Tlačidlo Test communication
Textový popis tohto obrázka

Snímka obrazovky sprievodcu zariadením v Reduxi Configurator, krok 2 Communication channel. Indikátor krokov: 1 Basic settings, 2 Communication channel (aktívny). Nadpis: Communication channel and device configuration. Polia: Connection *: TCP/IP; IP *: prázdne; Port *: 502; Modbus unit ID *: 2; Is electricity meter installed? *: prepínač zobrazuje No (vypnutý); Is battery installed? *: prepínač zobrazuje No (vypnutý). Tlačidlá: Back, Test communication, Done. Veľká čierna šípka ukazuje na tlačidlo Test communication.

SMA Data Manager

Dialóg Test communication v Reduxi Configurator: úspešné načítanie zo zariadenia s hodnotami meniča a PV
Test OK
Textový popis tohto obrázka

Snímka obrazovky dialógu s názvom Test communication v Reduxi Configurator. Text: Successful readout from device. Hodnoty: Inverter active power: -165521.0 W; Inverter max. power: 300000.0 W; Inverter min. power: -300000.0 W; PV active power: -165521.0 W; PV export active energy: 1.180973984E9 Wh; PV min. active power: -300000.0 W. Posledný riadok: Additional parameter - PV_POWER_ACTIVE_MAX: 0. Tlačidlo: Close. Krížik na zatvorenie vpravo hore.

Test komunikácie v Reduxi Configurator zlyhal: nie je možné komunikovať s 172.16.233.148 na porte 502
Test nie je OK
Textový popis tohto obrázka

Snímka obrazovky dialógu s názvom Test communication v Reduxi Configurator, ktorý zobrazuje neúspešný test. Prvý rámček: Unable to communicate with device. Druhý rámček (červenohnedý text): Unable to communicate with 172.16.233.148 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 172.16.233.148 (172.16.233.148) 56(84) bytes of data. --- 172.16.233.148 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1070ms. Tlačidlo: Close. Krížik na zatvorenie vpravo hore. Časť formulára za dialógom je slabo viditeľná na pravom okraji.

Menič SMA (možnosti 2 a 3)

Dialóg Test communication v Reduxi Configurator: úspešné načítanie, činný výkon -23779.0 W
Test OK
Textový popis tohto obrázka

Snímka obrazovky dialógu s názvom Test communication v Reduxi Configurator. Text: Successful readout from device. Hodnoty: Active power: -23779.0 W; Export active energy: 205291550 Wh; Max. active power: 0 W; Min. active power: -50000 W; PV current: -45.122 A; PV voltage: 556.1867 V. Tlačidlo: Close. Krížik na zatvorenie vpravo hore.

Test komunikácie v Reduxi Configurator zlyhal: nie je možné komunikovať s 172.16.233.148 na porte 502
Test nie je OK
Textový popis tohto obrázka

Snímka obrazovky dialógu s názvom Test communication v Reduxi Configurator, ktorý zobrazuje neúspešný test. Prvý rámček: Unable to communicate with device. Druhý rámček (červenohnedý text): Unable to communicate with 172.16.233.148 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 172.16.233.148 (172.16.233.148) 56(84) bytes of data. --- 172.16.233.148 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1070ms. Tlačidlo: Close. Krížik na zatvorenie vpravo hore. Časť formulára za dialógom je slabo viditeľná na pravom okraji.

6 Kontrola nameraných hodnôt

6.1 Posledné merania

V tomto kroku skontrolujete namerané hodnoty zariadení.

SMA Data Manager: otvorte Devices – SMA Data Manager v Reduxi Configurator.

Posledné merania SMA Data Manager v Reduxi Configurator: Connected, Control type Auto, PV active power -182.0 kW
Posledné merania: SMA Data Manager
Textový popis tohto obrázka

Snímka obrazovky Reduxi Configurator, stránka Devices / SMA Data Manager, karta Last measurements (ďalšie karty: Analyze, Archive, Details). Vpravo hore: zelený stav Connected. Ľavé menu: Devices (rozbalené) s tromi začiernenými položkami (ikony slnka) a SMA Data Manager (vybraný), tlačidlo Add device, potom Strategies (+), Utility Rate Plan, Settings (+). Karta Control type: prepínač s Auto (zvýraznený zelenou) a Manual; časová značka 20. 06. 2025 13:02:08. Karta Battery: Battery maximum capacity (Wh): 0.0 kWh; Battery min. state of charge: 0.00 %; Battery max. state of charge: 100.00 %; Battery active power setpoint: prázdne, jednotka kW. Karta PV: PV active power: -182.0 kW; PV export active energy: 1,183,606.3 (jednotka odrezaná); PV min. active power: -300.0 kW. Karta Inverter: Inverter power active: -182.0 kW; Inverter max. power: 300.0 kW; Inverter min. power: -300.0 kW. Karta Grid: Grid import active power limit: prázdne, kW; Grid export active power limit: prázdne, kW. Karta Other: Communication error: OFF; Control type: AUTO; Mode name setpoint: prázdne. Časové značky meraní sú 20. 06. 2025 13:02:12 (Communication error 13:02:08).

Menič SMA cez dátový modul Speedwire/Webconnect: otvorte Devices – SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), ako ste ho pridali v ⁠bode 5⁠.

Merania meniča SMA Sunny Tripower CORE1 v Reduxi Configurator: Connected, Communication error ON
Posledné merania: SMA Sunny Tripower CORE1
Textový popis tohto obrázka

Snímka obrazovky Reduxi Configurator, stránka Devices / SMA Sunny Tripower CORE1 Inverter, karta Last measurements (ďalšie karty: Analyze, Archive, Details). Vpravo hore: zelený stav Connected. Banner: New patch available. Click here to apply. (s krížikom na zatvorenie). Ľavé menu: Devices (rozbalené) s tromi čiastočne začiernenými položkami (ikony siete, slnka a batérie), tlačidlo Add device, Strategies (+), Utility Rate Plan, Settings (+). Karta Control type: Auto (zvýraznený zelenou), Manual, Off, Boost; časová značka 20. 06. 2025 13:10:41. Karta Current: PV current: 0.01 A. Karta Voltage: PV voltage: 542.79 V. Karta Power: Active power: -2.0 kW; Export active power: 2.0 kW; Export active power limit: prázdne, kW; Import active power: 0.0 kW; Max. active power: 0.0 kW; Min. active power: 0.0 kW. Karta Energy: Export active energy: 36,991.1 kWh. Karta Other: Communication error: ON; Control type: AUTO. Väčšina hodnôt má časovú značku 14. 06. 2025 08:17:57 alebo 08:17:58; Communication error 20. 06. 2025 13:10:45 a Control type 13:10:49.

6.2 Zapnutie riadenia cez Reduxi

Na pokročilé riadenie všetkých zariadení zapojte zariadenia do optimalizačných režimov systému Reduxi. V časti Devices – all devices v Reduxi Configurator nastavte control type na AUTO. Iba vtedy sa príkazy z optimalizačných režimov prejavia na zariadeniach.

Ak chcete dosiahnuť maximálnu flexibilitu a zníženie nákladov na energiu pri dynamických cenách a dynamických tarifách, definujte stratégiu podľa postupu v Stratégie pre Reduxi Controller.

Keď zariadenie pridáte, môžete ho sledovať a riadiť aj cez aplikáciu Reduxi.

✓ Zhrnutie

Príprava (body 1–2): Vyberte možnosť pripojenia: SMA Data Manager, dátový modul SMA Speedwire/Webconnect alebo priame pripojenie meniča cez LAN.

SMA (bod 3): Povoľte Modbus TCP/IP na zariadení SMA a otestujte, či je port 502 otvorený.

Pridanie do Reduxi (body 4–5): Prihláste sa do Configurator a pridajte zariadenie: SMA Data Manager ako Hybrid Inverter, alebo typ meniča pri možnostiach 2 a 3. Zadajte IP adresu, spustite Test communication a kliknite na Done.

Uvedenie do prevádzky (bod 6): Skontrolujte posledné merania a nastavte control type na AUTO.

→ Časté problémy

Problém Riešenie
Test portu ukazuje port 502 ako zatvorený Modbus TCP/IP nie je na zariadení SMA povolený. Povoľte ho (pozri ⁠bod 3⁠) a spustite test znova.
Test communication zlyhá: nie je možné komunikovať na porte 502 Skontrolujte, či je služba na zariadení povolená, či je číslo portu správne a či je zariadenie v sieti dostupné.
Zariadenie za SMA Data Manager nezobrazuje žiadne hodnoty Na prístup k jednotlivému zariadeniu cez SMA Data Manager zadajte adresu slave tohto zariadenia (pozri ⁠bod 5⁠).
Príkazy stratégie nemajú žiadny účinok Nastavte control type zariadení na AUTO (pozri ⁠bod 6⁠).
Open configurator sa neotvorí alebo zostane prázdny Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online.
Prihlásenie s admin sa odmietne Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje.
reduxi.local sa nenačíta Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie.
Test komunikácie zlyhá, zariadenie je offline Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol.
