Ako pripojiť tepelné čerpadlo Daikin ETV/ETB, ELV/ELB a EHV/EHB cez Reduxi Gateway
Ušetrite až 30 % nákladov na energiu: využite kontakty SG-ready tepelného čerpadla Daikin ETV/ETB, ELV/ELB alebo EHV/EHB cez Reduxi Gateway. Dynamické riadenie sleduje kolísajúce ceny energie.
Textový popis tohto obrázka

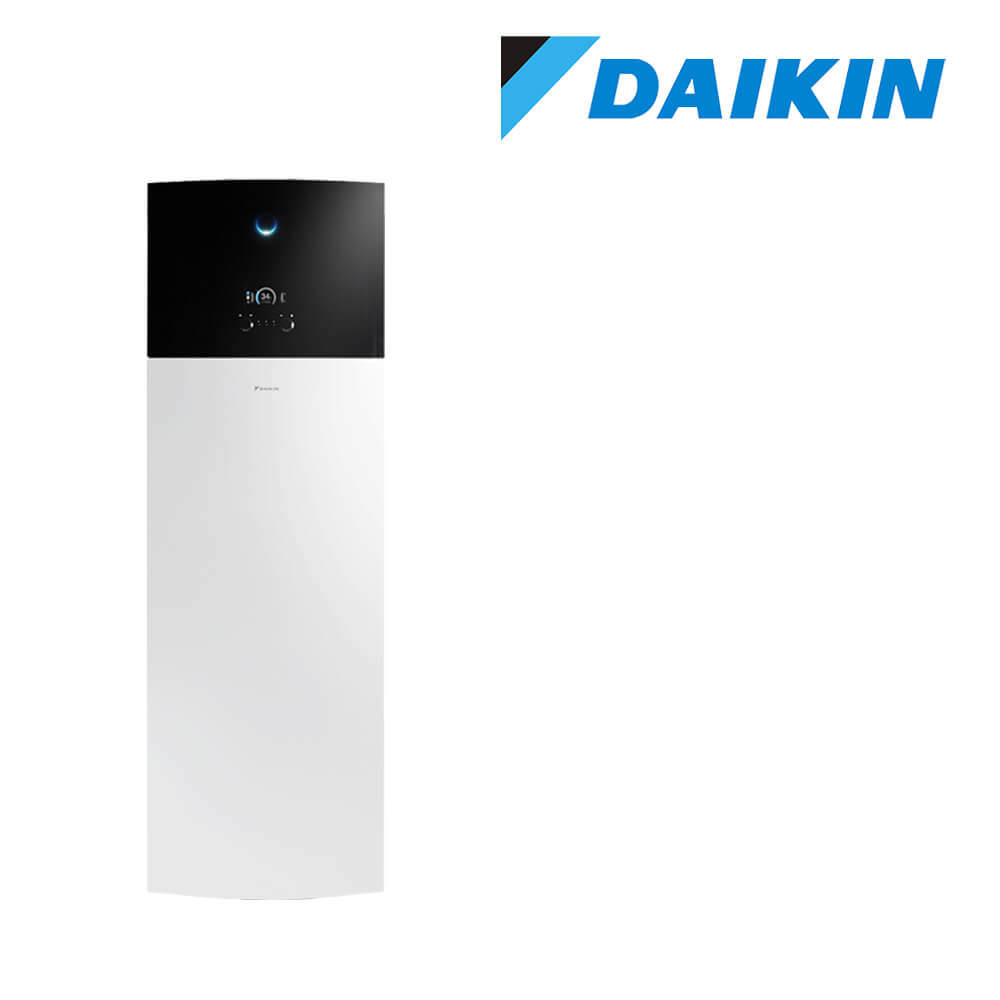

Ilustrácia na bielom pozadí vnútornej jednotky tepelného čerpadla na státie: vysoká biela skrinka s čiernym ovládacím panelom hore, ktorý má malý displej a symbol modrého svetla. Modré logo DAIKIN je vpravo hore na obrázku. Popis ju označuje ako vnútornú jednotku Daikin Altherma 3 R.
- Príprava
- Pripojenie zariadení Reduxi Controller a Gateway k lokálnej sieti
- Pripojenie relé zariadenia Gateway ku kontaktom SG-ready
- Použitie zariadenia Reduxi Gateway ako elektromera s prúdovými snímačmi
- Prihlásenie do webového rozhrania Reduxi
- Pridanie tepelného čerpadla do Reduxi
- Kontrola nameraných hodnôt
- Zhrnutie
- Časté problémy
- Súvisiace články
1 Príprava
1.1 Technická dokumentácia
Dokumentácia k tepelným čerpadlám Daikin ETV/ETB, ELV/ELB a EHV/EHB je dostupná v Daikin Technical Data Hub.
- Daikin Technical Data Hub – Dokumentácia k Daikin ETV/ETB, ELV/ELB a EHV/EHB
1.2 Potrebné vybavenie
Tepelné čerpadlo Daikin pripájajú k systému Reduxi dva komponenty Reduxi:
- Reduxi Controller
- Zariadenie Reduxi Gateway s 3 prúdovými senzormi (30:1A) (CT)
- Vodiče pre kontakty SG-ready tepelného čerpadla
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
Zariadenie Reduxi Gateway sa musí najprv pridať (pripojiť) k zariadeniu Reduxi Controller. Až potom môžete uviesť do prevádzky prevádzkové režimy tepelného čerpadla. Pripojenie funguje bezdrôtovo (WLAN) alebo káblovo cez kábel UTP (LAN). Viac informácií: Gateway to Controller connection.
Zariadenie Reduxi Gateway má dve funkcie:
- 3x prúdové snímače (transformátory) (30:1A) merajú elektrický prúd, a tým aj výkon, každej fázy tepelného čerpadla.
- Dva reléové výstupy generujú signály pre kontakty SG-ready. Tieto signály menia prevádzkové režimy tepelného čerpadla.
2 Pripojenie zariadení Reduxi Controller a Gateway k lokálnej sieti
2.1 Prehľad pripojenia
Obrázok zobrazuje celé pripojenie od zariadenia Reduxi Controller k tepelnému čerpadlu.
Textový popis tohto obrázka
Schéma pripojenia medzi zariadením Reduxi Controller a tepelným čerpadlom. Komponenty: Controller (tmavá škatuľka Reduxi so zeleným displejom a portom Ethernet na prednej strane); ikona routera so symbolom Wi-Fi; Heat pump (vonkajšia jednotka s ventilátorom a odznakom SG Ready vľavo); Gateway (škatuľka Reduxi Gateway s tromi modrými prúdovými snímačmi). Tyrkysové čiary: Controller k routeru s označením „Ethernet (Modbus TCP)“; router ku Gateway s označením „Ethernet (Modbus TCP)“ a poznámkou „Wireless or wired“ pod routerom; Gateway ku kontaktom SG Ready tepelného čerpadla (čiara od zariadenia Gateway nahor k odznaku SG Ready); zvislá čiara od zariadenia Gateway k tepelnému čerpadlu s označením „L1, L2, L3“; čiara od prúdových snímačov k tyrkysovému rámčeku „Heat pump power supply“.
2.2 Konfigurácia zariadenia Reduxi Gateway
Ak chcete pripojiť zariadenie Reduxi Gateway, postupujte podľa návodu How to configure Reduxi Gateway.
3 Pripojenie relé zariadenia Gateway ku kontaktom SG-ready
Najprv nájdite presné umiestnenie kontaktov SG-ready na doske plošných spojov tepelného čerpadla. Prvý obrázok ukazuje umiestnenie na doske Daikin. Druhý obrázok ukazuje prepojenia z relé ku kontaktom SG-ready.
3.1 Kontakty SG-ready na doske plošných spojov
Kontakty SG-ready sú na konektore X5M, kontakty 5, 6 a 9, 10.
Textový popis tohto obrázka
Schéma tepelného čerpadla s detailom zapojenia, čiernobiely čiarový nákres s jedným modrým zvýraznením. Hore: prerušovaný rámček s označením Q4L obsahujúci symbol relé s kontaktmi 13 a 14, z ktorého vedie kábel nadol do jednotky. Panel A: pohľad na otvorený vnútorný priestor tepelného čerpadla s potrubím a komponentmi; kábel z rámčeka relé vstupuje do jednotky cez káblovú vývodku dole. Panel B: detail dosky plošných spojov s káblom vedúcim z vývodky k svorkovnici s označením X5M; kábel končí na kontaktoch 13 a 14 svorkovnice X5M, ktoré sú v modrom obdĺžniku. Malá ikona nad vstupom kábla zobrazuje ruku, ktorá otáča alebo pripája vodič. Vľavo: malý nákres rámčeka s označeniami A a B ukazujúcimi na hornú a dolnú časť jednotky.
3.2 Pripojenie relé zariadenia Reduxi Gateway
| Relé zariadenia Reduxi Gateway | Kontakt na X5M | Farba vodiča |
|---|---|---|
| Relé 1, kontakt NO | Kontakt 6 | Modrá |
| Relé 1, kontakt COM | Kontakt 5 | Hnedá |
| Relé 2, kontakt NO | Kontakt 10 | Čierna |
| Relé 2, kontakt COM | Kontakt 9 | Zelená |
Textový popis tohto obrázka
Schéma zapojenia kombinujúca fotografiu tmavého štvorcového zariadenia Reduxi Gateway (logo reduxi a slovo Gateway na vrchu) s nákresom svorkovnice s označením X5M. Svorkovnica zobrazuje svorky 3, 4, 5, 6, 9, 10, 13, 14. Svorky 3 a 4 sú spojené symbolom spínača s označením S4S. Svorky 5 a 6 sú spojené symbolom spínača s označením S11S, označeným čiernym zakrúžkovaným číslom 2. Svorky 9 a 10 sú spojené symbolom spínača s označením S10S, označeným čiernym zakrúžkovaným číslom 1. Svorky 13 a 14 sú spoločne zátvorkou označené písmenom a. Štyri vodiče vedú od čiernej zástrčky na prednej strane zariadenia Gateway: oranžový a modrý vodič idú na svorky 5 a 6 (spínač 2), zelený a čierny vodič idú na svorky 9 a 10 (spínač 1).
3.3 Použitie kontaktov NO
Reléové výstupy zariadenia Reduxi Gateway možno použiť ako trvalo zatvorené (Normally Closed, NC) alebo otvorené (Normally Open, NO) kontakty.
Textový popis tohto obrázka
Schéma na bielom pozadí s názvom „A normally closed (NC) contact/switch“. Horná časť, nadpis „Normal state“: spínač nakreslený s pákou ležiacou na pravom krúžku, takže obvod je zatvorený. Dolná časť, nadpis „When activated or pressed“: páka je zdvihnutá, medzi dvoma krúžkami je otvorené, takže vedenie je prerušené.
Textový popis tohto obrázka
Schéma na bielom pozadí s názvom „A normally open (NO) contact/switch“. Horná časť, nadpis „Normal state“: spínač nakreslený so zdvihnutou pákou, medzi dvoma krúžkami je otvorené, takže vedenie je prerušené. Dolná časť, nadpis „When activated or pressed“: páka leží na pravom krúžku, takže obvod je zatvorený (v dolnej časti obrázka čiastočne odrezané).
4 Použitie zariadenia Reduxi Gateway ako elektromera s prúdovými snímačmi
4.1 Čo prúdové snímače merajú
Prúdové snímače merajú elektrický prúd tepelného čerpadla. Poskytujú údaje o príkone tepelného čerpadla v reálnom čase. Hodnoty napätia pochádzajú zo zariadenia Reduxi Controller. Ak nie sú k dispozícii, použije sa predvolené napätie 230 V.
4.2 Pripojenie prúdových snímačov
Pripojte prúdové snímače (CT) zo súpravy Reduxi Gateway k trom vstupom, jeden pre každú fázu, ako je znázornené na obrázku.
Textový popis tohto obrázka
Schéma (vykreslený obrázok produktu) tmavosivej škatuľky Reduxi Gateway s označením „reduxi GATEWAY“ na vrchu. Na prednej strane je svorkovnica s vytlačenými označeniami GND, PORT 1 (A, B), PORT 2 (A, B), 5V a tri okrúhle zásuvky s označením I1, I2, I3. Tri modré delené prúdové snímače s čiernymi káblami sú zapojené do I1, I2 a I3; káble visia pred škatuľkou v slučkách.
4.3 Umiestnenie prúdových snímačov na fázové vodiče
Každý prúdový snímač pokrýva jeden fázový vodič (L1, L2, L3) tepelného čerpadla.
Textový popis tohto obrázka
Fotografia pohľadu do otvorenej modrej kovovej skrine. Tri modré prúdové senzory s deleným jadrom sú naskladané vľavo, každý je nasadený okolo vodiča. Okolo nich je veľa káblov: biele, sivé, modré, žlto-zelené a čierne vodiče, modrý sieťový kábel, oranžová vodičová spojka v strede a svorkovnica vpravo dole. Vľavo dole sú vidieť podlahové dlaždice. Nie je čitateľný žiadny text ani označenie.
5 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
6 Pridanie tepelného čerpadla do systému Reduxi
Podľa týchto krokov pridáte nové tepelné čerpadlo alebo upravíte existujúce.
6.1 Základné nastavenia
Prihláste sa lokálne do Reduxi Configurator na kontroléri (pozrite Bod 5) a kliknite na + Add device.
Textový popis tohto obrázka
Snímka obrazovky hornej časti ľavého menu Reduxi Configurator. Logo: reduxi Configurator. Devices (rozbalené, znamienko mínus) obsahuje iba tlačidlo + Add device (v rámčeku). Pod tým: Strategies (+), Utility Rate Plan, Settings (+).
V prvom kroku (základné nastavenia) vyberte základné parametre zariadenia:
- Device type:
HVAC - Type:
Daikin ETV/ETB,Daikin ELV/ELBaleboDaikin EHV/EHB - Name: názov podľa vášho výberu
Textový popis tohto obrázka
Snímka obrazovky sprievodcu pridaním zariadenia v Reduxi Configurator, krok 1 z 3. Ukazovateľ priebehu s tromi krokmi: 1 Basic settings (aktívny, čierny kruh), 2 Communication channel (sivý), 3 Advanced settings (sivý). Nadpis: Basic settings. Polia: Device type * : prázdny rozbaľovací zoznam; Type * : prázdny rozbaľovací zoznam; Name * : prázdne textové pole. Tlačidlá: Back (vľavo dole), Next (vpravo dole, tmavé).
6.2 Nastavenia komunikácie
Komunikačný kanál má tri časti.
Časť 1: pripojenie medzi zariadením Reduxi Gateway a zariadením Reduxi Controller. Polia sa vyplnia automaticky. Porovnajte ich s obrázkom.
Textový popis tohto obrázka
Snímka obrazovky sprievodcu pridaním zariadenia v aplikácii Reduxi Configurator, krok komunikácie, hore čiastočne orezaná (karty krokov sú odrezané). Nadpis: Communication channel and device configuration. Polia: Connection *: TCP-IP; IP *: gateway.local; Port *: 502; Modbus unit ID *: 1. Obrázok je odrezaný pod poľom Modbus unit ID.
Časť 2: nastavenia prúdových snímačov zariadenia Reduxi Gateway. Pre všetky prúdové snímače vyberte Auto detect from gateway.
Textový popis tohto obrázka
Snímka obrazovky troch vstupných riadkov formulára komunikačného kanála v aplikácii Reduxi Configurator, každý je rozbaľovací zoznam s malým sivým popisom pod ním. Riadok 1: označenie CT- L1, vybraná hodnota Auto detect from gateway, popis Current transformer. Riadok 2: označenie CT- L2, vybraná hodnota Auto detect from gateway, popis Current transformer. Riadok 3: označenie CT- L3, vybraná hodnota Auto detect from gateway, popis Current transformer.
Časť 3: posledné pole nastavuje, ako sú kontakty umiestnené. Vyberte Default alebo Reversed. Ak pripojíte kontakt 1 na zariadení Gateway ku kontaktu 2 na tepelnom čerpadle, týmto prepínačom otočte orientáciu pripojenia.
6.3 Test komunikácie
Kliknite na Test communication v dolnej časti sprievodcu. Tepelné čerpadlo sa prečíta jedenkrát a nič sa neuloží. Ak test uspeje, kliknite na Done: zariadenie vytvorí až Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.50.243, s tlačidlom 'Scan for IP'. Port *: 502, s tlačidlom 'Test port'. Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo). Tlačidlo Done je označené azúrovým rámčekom.
7 Kontrola nameraných hodnôt
7.1 Last measurements
Po nadviazaní komunikácie skontrolujte hodnoty v časti Devices – Daikin v aplikácii Reduxi Configurator ako dodatočný test.
Textový popis tohto obrázka
Snímka obrazovky stránky zariadenia Reduxi pre tepelné čerpadlo, karta Last measurements (karty: Last measurements, Analysis, Archive; vpravo hore rozbaľovací zoznam a ikona obnovenia). Horné dlaždice: "Control type" s tlačidlami Auto (tmavé) a Manual (zvýraznené tyrkysovou, vybrané); druhá dlaždica s radom štyroch malých tlačidiel, jedno zvýraznené tyrkysovou (malé popisy: Off.). Karta "Current": tri hodnoty 0.55, 0.57, 0.59 (popisy fáz a jednotky malé). Karta "Power": tri hodnoty 0.4, 0.0, 0.4. Karta "Energy": jedna hodnota 78.7. Karta "Other": riadky s hodnotami OFF, MANUAL, OFF, OFF, ON. Karta "Settings": hodnoty Voltage 246.00, 244.40, 246.30. Každá hodnota má malú časovú značku.
7.2 Zapnutie riadenia cez Reduxi
Na pokročilé riadenie tepelného čerpadla zapojte zariadenie do stratégie Reduxi. V časti Devices – Daikin v aplikácii Reduxi Configurator nastavte control type na AUTO. Až potom príkazy stratégie ovplyvňujú tepelné čerpadlo.
Ak chcete dosiahnuť maximálnu flexibilitu a zníženie nákladov na energiu pri dynamických cenách a dynamických tarifách, definujte stratégiu podľa postupu v Stratégie pre Reduxi Controller.
Keď zariadenie pridáte a skontrolujete hodnoty, môžete ho sledovať a riadiť aj v aplikácii Reduxi.
✓ Zhrnutie
Príprava (body 1–2): Skontrolujte dokumentáciu Daikin. Pripravte Reduxi Controller, Reduxi Gateway s 3 prúdovými snímačmi a vodiče.
Tepelné čerpadlo Daikin (body 3–4): Pripojte dve relé zariadenia Gateway (kontakty NO) ku kontaktom SG-ready na X5M. Umiestnite 3 prúdové snímače na fázové vodiče.
Pridanie do systému Reduxi (body 5–6): Prihláste sa do webového rozhrania Reduxi. Pridajte zariadenie HVAC, skontrolujte komunikačný kanál a spustite Test communication.
Spustenie do prevádzky (bod 7): Skontrolujte posledné merania. Nastavte typ riadenia na AUTO a definujte stratégiu.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Test komunikácie zlyhá | Skontrolujte spojenie medzi zariadením Reduxi Gateway a zariadením Reduxi Controller (WLAN alebo LAN). Skontrolujte tri časti komunikačného kanála. |
| Žiadne hodnoty výkonu tepelného čerpadla | Skontrolujte, či sú prúdové snímače na fázových vodičoch L1, L2, L3 a či je pre všetky vybrané „Auto detect from gateway“. |
| Režim tepelného čerpadla sa nemení | Skontrolujte zapojenie ku kontaktom X5M 5, 6 a 9, 10 a či sa používajú kontakty NO. Vyskúšajte prepínač Default / Reversed v komunikačných nastaveniach. |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
