Ušetrite až 30 % nákladov na energiu používaním kontaktných prvkov SG-ready tepelných čerpadiel Daikin ETV/ETB, ELV/ELB, EHV/EHB prostredníctvom Reduxi Gateway, čím umožníte dynamické riadenie zosúladené s meniacimi sa cenami energie.
1. Potrebné komponenty na pripojenie regulátora Reduxi k tepelnému čerpadlu Daikin.
Dokumentáciu pre Daikin ETV/ETB, ELV/ELB, EHV/EHB nájdete:
https://daikintechnicaldatahub.eu/en-GB/
Na nadviazanie spojenia medzi regulátorom Reduxi a tepelným čerpadlom Daikin sú potrebné dve súčasti:
- Regulátor Reduxi
- Zariadenie Reduxi Gateway s 3x (30:1A) prúdovými snímačmi (CT)
Zariadenie Reduxi Gateway musí byť najprv pridané (pripojené) k regulátoru Reduxi na ovládanie/nastavenie prevádzkových režimov tepelného čerpadla. Pripojenie je možné realizovať bezdrôtovo (WLAN) alebo káblovo pomocou UTP kábla (LAN). Viac informácií o pripojení nájdete na pripojení Gateway ku Controlleru. Zariadenie Reduxi Gateway tiež obsahuje 3x(30:1A) prúdové snímače (transformátory) slúžiace na meranie elektrického prúdu (t.j. výkonu) pre každú fázu tepelného čerpadla. Ďalej sa používajú dva reléové výstupy na generovanie signálov pre SG-ready kontakty, ktoré ovplyvňujú prevádzkové režimy tepelného čerpadla.
2. Pripojenie regulátora a zariadenia Gateway Reduxi do lokálnej siete
Symbolický obrázok celého zapojenia od regulátora Reduxi po tepelné čerpadlo je zobrazený nižšie:
Ďalšie informácie o pripojení zariadenia Reduxi Gateway nájdete na odkaze: Ako nakonfigurovať Reduxi Gateway.
3. Pripojenie relé zariadenia Reduxi GW ku SG-ready kontaktom tepelného čerpadla
Na fyzické pripojenie relé zariadenia Reduxi Gateway ku SG-ready kontaktom na tepelnom čerpadle je nevyhnutné určiť presné umiestnenie SG-ready kontaktov na doske plošných spojov tepelného čerpadla. Obrázok nižšie zobrazuje umiestnenie SG-ready kontaktov na doske plošných spojov tepelného čerpadla Daikin. Druhý obrázok zobrazuje zapojenie relé ku SG-ready kontaktom.
SG-ready kontakty na HP doske plošných spojov X5M, kontakty 5,6 a 9,10:
Pripojenie zo zariadenia Reduxi GW ku SG-ready kontaktom na HP:
NO kontakt prvého relé zariadenia Reduxi GW --> 6. kontakt na konektore X5M; Modrý vodič
COM kontakt prvého relé zariadenia Reduxi GW --> 5. kontakt na konektore X5M; Hnedý vodič
NO kontakt druhého relé zariadenia Reduxi GW --> 10. kontakt na konektore X5M; Čierny vodič
COM kontakt druhého relé zariadenia Reduxi GW --> 9. kontakt na konektore X5M; Zelený vodič
Zapojenie:

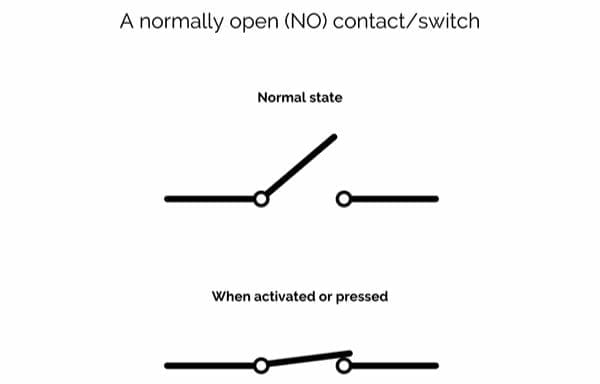

Poznámka: Zariadenie Reduxi Gateway umožňuje použiť reléové výstupy ako trvalo zopnuté „Normally Closed - NC“ alebo rozopnuté „Normally Opened - NO“, pričom v prípade tepelného čerpadla Daikin sa používajú NO kontakty.
4. Zariadenie Reduxi Gateway ako merač s prúdovými snímačmi
Prúdové snímače (CT) zahrnuté v súprave Reduxi Gateway musia byť pripojené k trom vstupom, jeden pre každú fázu, ako je znázornené na obrázku nižšie.
Prúdový snímač pokrýva jednotlivý fázový vodič (L1, L2, L3) tepelného čerpadla, obrázok nižšie:
5. Pridanie tepelného čerpadla ako nového zariadenia v konfigurátore Reduxi
Na pridanie nového tepelného čerpadla ako zariadenia alebo na úpravu existujúceho postupujte podľa týchto krokov, podrobne opísaných v jednotlivých bodoch nižšie.
5.1 Pridanie zariadenia
Prihláste sa lokálne do aplikácie Reduxi konfigurátor na regulátore a stlačte tlačidlo Pridať zariadenie.
5.2 Vyberte zariadenie, ktoré chcete pridať
V prvom kroku (základné nastavenia) vyberte základné parametre zariadenia, ktoré chcete pridať:
- Typ zariadenia: HVAC,
- Typ: Daikin ETV/ETB alebo Daikin ELV/ELB alebo Daikin EHV/EHB
- Názov: Špecifikujte názov zariadenia.
5.3 Komunikačný kanál
Prvá časť nastavenia komunikačného kanála je určená na prepojenie medzi zariadením Reduxi Gateway a regulátorom Reduxi. Vyplňte polia podľa obrázka nižšie (automaticky vyplnené).

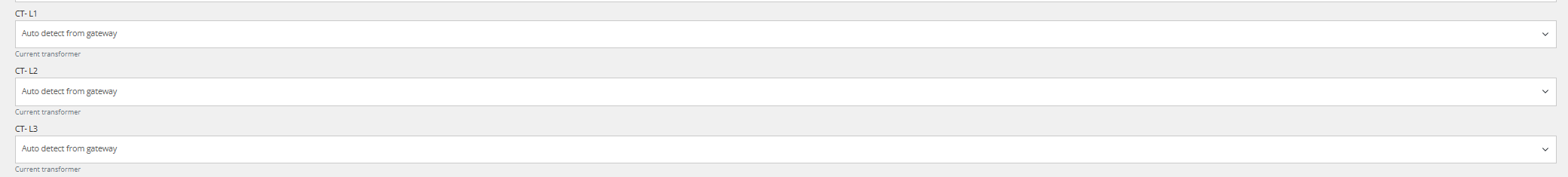

Druhá časť komunikačného kanála je určená pre nastavenia prúdových snímačov zariadenia Reduxi Gateway, kde pre všetky prúdové snímače zvolíme „Auto detect from gateway“.
Tretia časť komunikačného kanála je venovaná definícii signálov z relé zariadenia Redux GW.
Pomocou posledného poľa si vyberte medzi Default a Reversed a nastavte, ako sú kontakty umiestnené. Ak fyzicky pripojíte kontakt 1 na bráne ku kontaktu 2 na HP, použite tento prepínač na manuálne prevrátenie orientácie pripojenia.
5.5 Test komunikácie
Test komunikácie sa vykonáva pomocou tlačidla „Test communication“, ktoré sa nachádza vpravo dole po vyplnení všetkých parametrov komunikačného kanála.
Test komunikácie môže priniesť dve odpovede:
1. Komunikácia prebieha správne, obrázok nižšie:
2. Komunikácia neprebieha správne, obrázok nižšie:
5.6 Pokročilé nastavenia
Pokročilé nastavenie je ľubovoľné a závisí od konkrétnych potrieb miesta inštalácie regulátora Reduxi. Po dokončení všetkých pokročilých nastavení stlačte tlačidlo „Done“ vpravo dole.
5.7 Posledné merania
Po úspešnom nadviazaní komunikácie s novo pridaným zariadením je možné skontrolovať jeho hodnoty v časti Devices/Daikin v Reduxi konfigurátore ako dodatočný test.
Pre pokročilé riadenie tepelného čerpadla integrujte zariadenie do stratégie systému Reduxi. V časti Devices/Daiken v Reduxi konfigurátore je potrebné nastaviť typ ovládania na AUTO, aby príkazy pre stratégiu ovplyvňovali HP.
Pre dosiahnutie maximálnej flexibility a zníženia nákladov na energiu s ohľadom na dynamickú cenu a dynamické tarify postupujte podľa pokynov, ako definovať stratégiu na tomto odkaze: Stratégie pre regulátor Reduxi.
Po úspešnom pridaní zariadenia a kontrole hodnôt je možné zariadenie prezerať a ovládať aj prostredníctvom aplikácie Reduxi.
