Integruit'te menovitý menič Sofar 1-70KTL G1-G2 s radičom Reduxi cez Modbus RTU, čím dosiahnete maximálnu flexibilitu a možné zníženie nákladov a energie až o 30 %.
1. Dokumentácia Sofar:
Dokumentáciu na stiahnutie nájdete na tomto odkaze:
https://downloads.sofarsolar.eu/
Príklad používateľskej príručky pre menovitý menič s výkonom 10-15 kW nájdete na tomto odkaze:
2. Fyzické pripojenie medzi menovitým meničom a radičom Reduxi
Fyzické pripojenie musí byť nadviazané, pretože na prístup k rozhraniu menovitého meniča sa používa Modbus RTU.

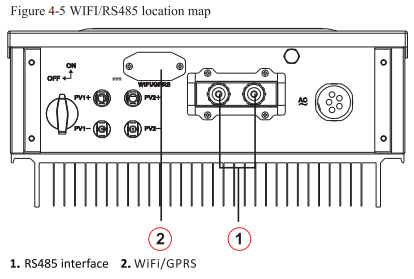

Umiestnenie komunikačných konektorov Modbus je na obrázku zobrazené ako rozhranie RS485.

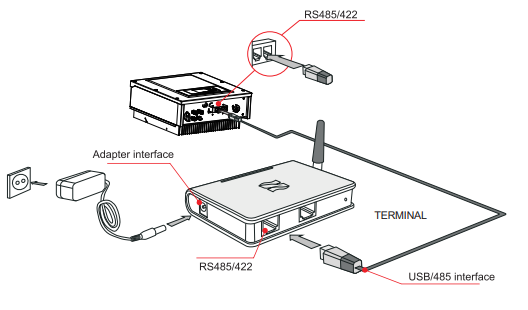

Obrázok nižšie zobrazuje, ako je nadviazané fyzické pripojenie, kde Reduxi plní úlohu terminálu. Namiesto rozhrania USB/485 sa na radiči Reduxi používa rozhranie Port 1 alebo Port 2.
3. Pridajte Sofar String do systému Reduxi.
Po pripojení menovitého meniča Reduxi a menovitého meniča môžete zaregistrovať ako nové zariadenie (Sofar String Inverter).
3.1 Pridanie zariadenia (Sunways Hybrid Rozsmernik)
Najprv sa prihláste do lokálneho konfigurátora Reduxi a pridajte nové zariadenie kliknutím na tlačidlo 'Pridať zariadenie'.
4.2 Výber Sofar 70KTL G1-G2

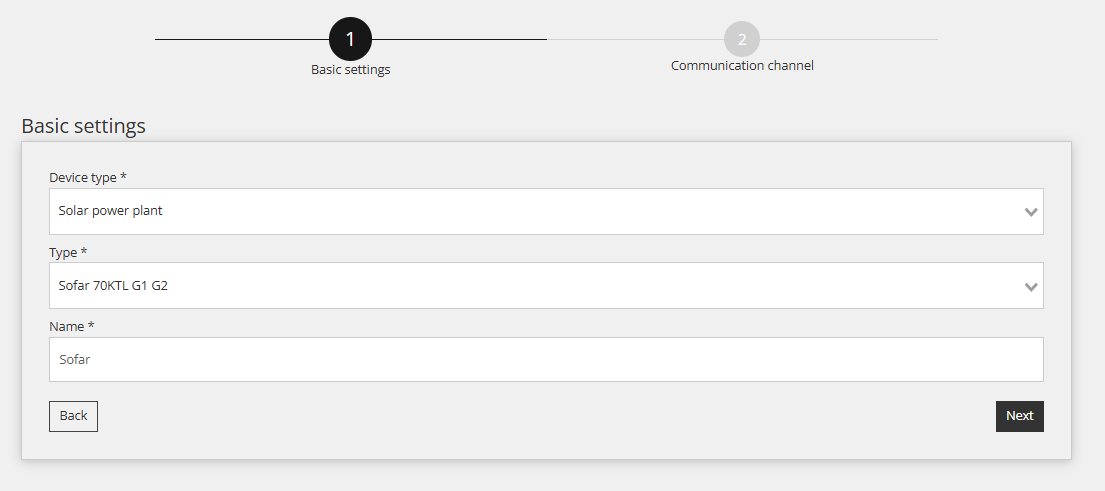

V prvom kroku sa definujú základné nastavenia:
- Typ zariadenia: Solárna elektráreň
- Typ: Sofar 70KTL G1-G2,
- Názov zariadenia.
4.3 Konfigurácia zariadenia pre komunikačný kanál
Druhý krok zahŕňa konfiguráciu komunikačného kanála, ktorý je nevyhnutný pre správnu komunikáciu Modbus RTU. V tomto kroku sa nadväzuje komunikačné spojenie medzi radičom Reduxi a menovitým meničom Sofar.

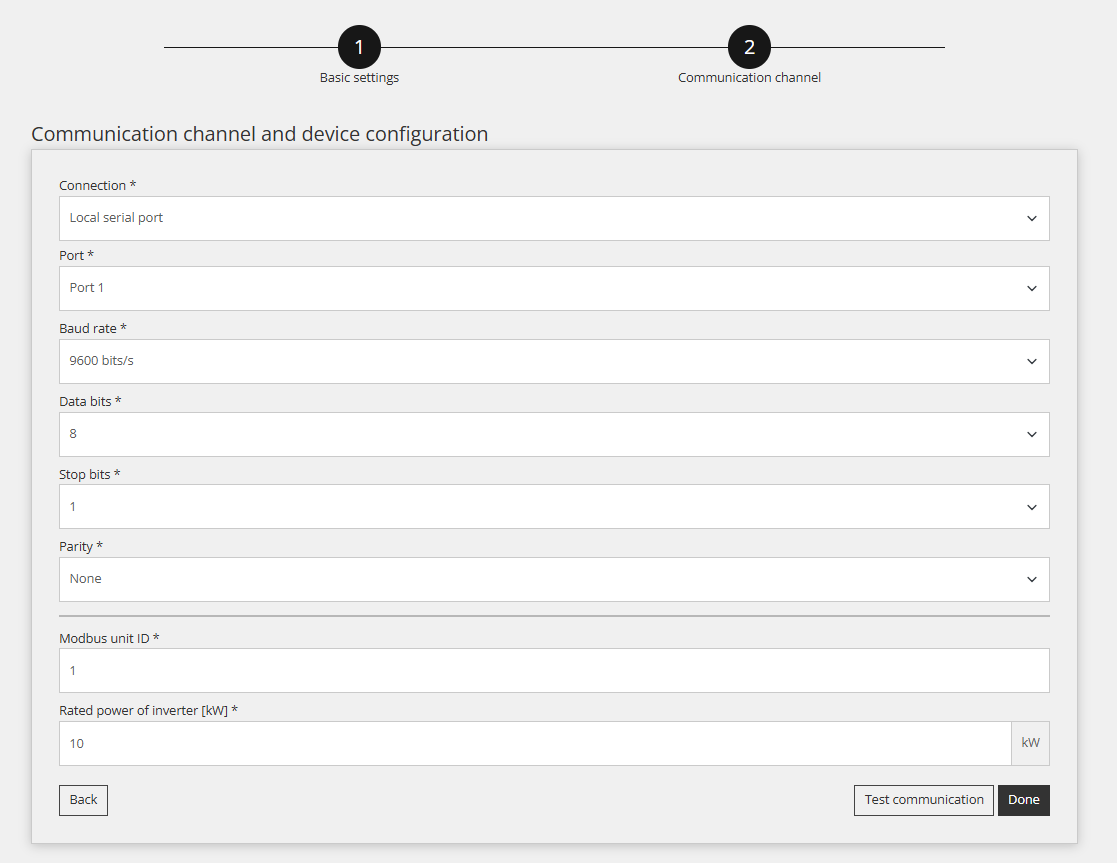

Nastavenia pre komunikačný kanál sú zobrazené nižšie:

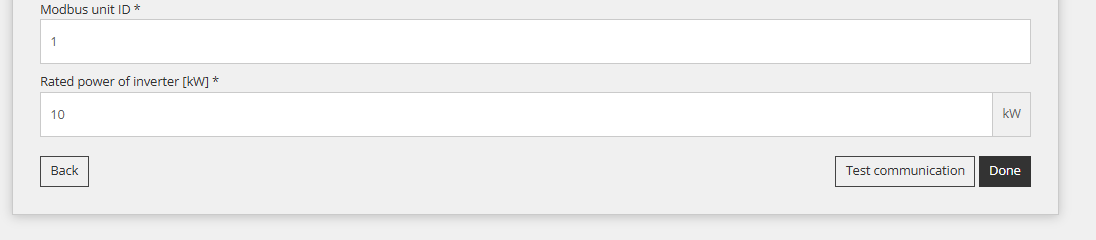

Je potrebné nastaviť polia Modbus unit ID a menovitý výkon.
4.4 Test komunikácie
Pod všetkými poliami komunikačného kanála uvedenými v predchádzajúcom kroku sa nachádza tlačidlo „Testovať komunikáciu“. Toto tlačidlo slúži na overenie, či komunikačné spojenie Modbus RTU medzi zariadeniami funguje správne.
Úspešná odpoveď:
Neúspešná odpoveď:
5. Odčítané hodnoty zo zariadenia
Účelom tohto bodu je ukázať, ako skontrolovať odčítané hodnoty zo zariadenia. Toto sa vykonáva v sekcii 'Zariadenie (Sofar String inverter)/Posledné meranie'.
Po úspešnom pridaní zariadenia cez konfigurátor ho možno monitorovať prostredníctvom cloudovej aplikácie Reduxi.
