Ako pripojiť nabíjačky ChargeAmps ku kontroléru Reduxi
Pripojte nabíjačku Charge Amps (Halo, Luna, …) ku kontroléru Reduxi Controller cez Wi‑Fi a OCPP.
Textový popis tohto obrázka

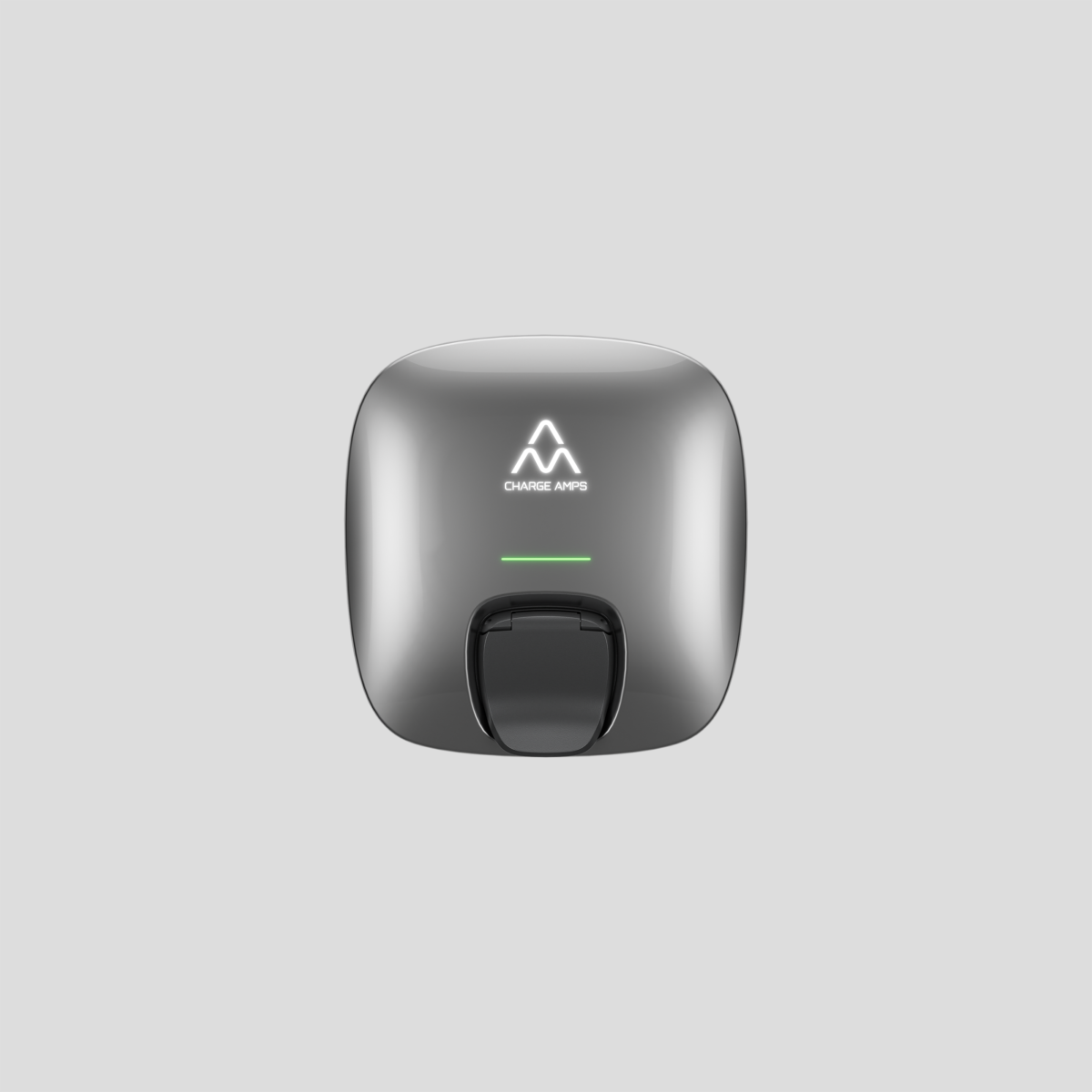

Produktová fotografia nabíjačky elektromobilov Charge Amps Luna na svetlosivom pozadí: zaoblená štvorcová nástenná schránka v tmavosivom kovovom prevedení. Logo CHARGE AMPS (biely symbol podobný horám s textom) je v hornej časti predného panela, pod ním je tenká zelená svetelná línia a v dolnej strede je čierny držiak kábla alebo priehlbina zásuvky.
- Technická dokumentácia
- Potrebné vybavenie
- Prihlásenie do webového rozhrania Reduxi
- Nastavenie statickej adresy IP pre Reduxi Controller
- Pridanie nabíjačky do Reduxi
- Konfigurácia OCPP v aplikácii Charge Amps Installer
- Test komunikácie v systéme Reduxi
- Kontrola nameraných hodnôt
- Zhrnutie
- Časté problémy
- Súvisiace články
1 Technická dokumentácia
Dokumenty výrobcu k nabíjačke Charge Amps:
- Charge Amps Luna Installation Manual – Inštalačný návod nabíjačky Luna (anglicky).
- Charge Amps Halo product page – Špecifikácie nabíjačky Halo.
- Video: how to connect the charger in the Installer app – Videonávod Charge Amps, pozrite bod 6.
2 Potrebné vybavenie
Potrebujete:
- Reduxi Controller
- Nabíjačka Charge Amps (Halo, Luna, …) s Wi‑Fi a OCPP
- Sériové číslo nabíjačky (používa sa ako Device identifier)
- Smartfón s aplikáciou Charge Amps Installer (Android alebo iOS)
- Sieť Wi‑Fi, ku ktorej sa môže pripojiť Reduxi Controller aj nabíjačka
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
3 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
4 Nastavenie statickej adresy IP pre Reduxi Controller
Nabíjačka sa pripája ku kontroléru podľa adresy IP. Pevná adresa udržiava toto pripojenie stabilné.
4.1 Otvorenie nastavení siete
V aplikácii Reduxi Configurator (pozrite bod 3) vyberte Settings – Network.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi v prehliadači telefónu (stavový riadok s časom 22:32, adresný riadok 192.168.1.50 s výstražným trojuholníkom). Ľavý panel ikon: logo blesku, ikona zariadenia (vybraná), ikona blesku, ikona grafu. Hlavička: Home, zelený stav Connected, čas 22:32:26. Malý diagram energetických tokov zobrazuje ikonu siete a ikonu fotovoltiky s hodnotou 6.800 kW. Ponuka Settings (rozbalená, znamienko mínus) s položkami Grid a Network; položka Network je označená hrubým modrým rámom.
4.2 Zadanie statickej adresy IP
Vyberte Static IP. Zadajte údaje statickej adresy IP pre komunikačný modul, ktorý je pripojený k vašej sieti LAN (WAN, LAN alebo Wi‑Fi). Vyberte Save.
Textový popis tohto obrázka
Snímka obrazovky stránky nastavení siete Settings vo webovom rozhraní Reduxi na telefóne (stavový riadok s časom 22:37). Ľavý panel ikon: logo blesku, ikona zariadenia/čipu, ikona blesku, ikona grafu, ikona ozubeného kolesa (vybraná). Názov stránky: Settings. Karty: WAN (so zelenou bodkou), LAN, Wi-Fi, Mobile, DNS server, Proxy server, Network redundancy. Polia: Type: STATIC (rozbaľovací zoznam); IP: 192.168.1.50; Netmask: 255.255.255.0; Gateway: 192.168.1.1 (s ikonou informácií); Network isolation (s ikonou informácií): prepínač zobrazujúci Yes. Tlačidlo: Save.
5 Pridanie nabíjačky do systému Reduxi
Vytvorte komunikáciu OCPP medzi nabíjačkou a kontrolérom Reduxi Controller.
5.1 Základné nastavenia
Kliknite na + Add device.
Textový popis tohto obrázka
Snímka obrazovky hornej časti ľavej ponuky aplikácie Reduxi Configurator. Logo: reduxi Configurator. Devices (rozbalené, znamienko mínus) uvádza jednu položku, Energy Meter (ikona siete), za ktorou nasleduje tlačidlo + Add device zvýraznené hrubým modrým rámom. Pod ním: Strategies (+), Utility Rate Plan, Settings (+).
Zadajte základné nastavenia:
- Device type:
EV charger - Type:
OCPP 1.6 - JSON - Name: názov podľa vášho výberu
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi, stránka Device, krok 1 Basic settings. Vpravo hore: zelený stav Connected. Ľavý panel ikon s logom blesku, ikonou zariadenia (vybraná), ikonou blesku, ikonou grafu, ikonou ozubeného kolesa. Indikátor krokov: 1 Basic settings (aktívny), 2 Communication channel (sivý). Nadpis: Basic settings. Polia: Device type *: EV charger; Type *: OCPP 1.6 - JSON; Name *: Chargeamps Halo. Tlačidlá: Back, Next (tyrkysové).
5.2 Nastavenia komunikácie
Nakonfigurujte komunikačný kanál pre OCPP:
| Parameter | Hodnota |
|---|---|
| Identifikátor zariadenia | Sériové číslo nabíjačky |
| Controller OCPP JSON 1.6 URL | Zobrazené v dolnej časti konfiguračnej stránky. Príklad: ws://192.168.1.97/ocpp/1.6/json
|
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi na úzkej obrazovke, stránka Device, krok 2 Communication channel. Vpravo hore: zelený stav Connected. Ľavý panel ikon: logo blesku, ikona zariadenia (vybraná), ikona blesku, ikona grafu, ikona ozubeného kolesa. Indikátor krokov: 1 Basic settings, 2 Communication channel (aktívny). Nadpis: Communication channel and device configuration. Sivá poznámka: There are no available connections. Polia: Device identifier *: 2104031222T; Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Auto detect from EVSE; Per phase max. current manual override: 16 (nápoveda: In effect when manual override is selected); Forward communication to backend OCPP server: wss://ocpp.charge.space/ocpp; Override authentication username for backend OCPP server: prázdne; Override authentication password for backend OCPP server: prázdne; Forward measurements to backend OCPP server once every: 1 second; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.97/ocpp/1.6/json (pole len na čítanie, zvýraznené, s tlačidlom kopírovania). Tlačidlá: Back, Done.
Controller OCPP JSON 1.6 URL budete potrebovať v bode 6.
6 Konfigurácia OCPP v aplikácii Charge Amps Installer
Vložte adresu URL OCPP kontroléra Reduxi Controller do ponuky CPMS Connection v aplikácii.
6.1 Inštalácia aplikácie Charge Amps Installer
Textový popis tohto obrázka
Ikona aplikácie Charge Amps Installer: zaoblený čierny štvorec s bielym symbolom (dva na seba naskladané vrcholy podobné horám) nad bielym textom CHARGE AMPS.
Google Play: https://play.google.com/store/apps/details?id=com.chargeamps.installer&hl=en_US
Apple App Store: https://apps.apple.com/de/app/charge-amps-installer/id6446256364
6.2 Pripojenie k nabíjačke Charge Amps
Video: https://www.youtube.com/watch?v=wQN1QZn6INY
6.3 Pripojenie nabíjačky k rovnakej sieti Wi‑Fi ako Reduxi Controller
Reduxi Controller a nabíjačka musia byť v rovnakej sieti Wi‑Fi. V aplikácii otvorte ponuku Internet, vyberte sieť Wi‑Fi a pripojte nabíjačku pomocou prihlasovacích údajov tejto siete.
6.4 Zadanie adresy URL OCPP
Textový popis tohto obrázka
Snímka obrazovky aplikácie Charge Amps Installer na telefóne (stavový riadok s časom 22:59), tmavá téma, obrazovka SETTINGS s kartami General a Advanced (vybraná Advanced). Zariadenie: Charge Amps Luna, sériové číslo LUNA-020100003. Sekcia CPMS CONNECTION: ws://192.168.1.50/ocpp/1.6/json s odkazom Edit; zelená bodka so stavom Connected. Sekcia CHARGE POINT ID: 0201000039. Sekcia CHARGER CONFIGURATION s odkazom Edit: Maximum current: 16 A; Installation phase(s): 3; Installation phase order: RST; Fallback current: 10 A. Tlačidlo: Complete configuration.
ws://192.168.1.97/ocpp/1.6/json. Kliknite na Connect.Textový popis tohto obrázka
Snímka obrazovky aplikácie Charge Amps Installer na telefóne (stavový riadok s časom 22:58), tmavá téma, obrazovka CPMS CONNECTION. Text: Enter the credentials to connect to the Charge Point Management System (CPMS). Polia: OCPP server URL: ws://192.168.1.50/ocpp/1.6/json s odkazom Reset a ikonou pomocníka; príklad textu: Example: wss://server.com/ocpp; Charge Point ID: 0201000039, s ikonou pomocníka; Authorization Password: prázdne, s ikonou pomocníka. Tlačidlo: Connect (biele).
Textový popis tohto obrázka
Snímka obrazovky širokého bieleho zaobleného tlačidla s tmavým textom Complete configuration na čiernom pozadí z aplikácie Charge Amps Installer.
Textový popis tohto obrázka
Snímka obrazovky širokého tlačidla s bielym textom I understand na čiernom pozadí a bielym zaobleným obrysom z aplikácie Charge Amps Installer.
7 Test komunikácie v systéme Reduxi
Vráťte sa do aplikácie Reduxi Configurator a k nastaveniam nového zariadenia. Kliknite vpravo dole na Test communication. Test jedenkrát prečíta nabíjačku a nič neuloží. Ak test uspeje, kliknite na Done: zariadenie vytvorí až Done.
Test môže skončiť jedným z troch výsledkov:
Textový popis tohto obrázka
Snímka obrazovky dialógového okna s názvom Test communication vo webovom rozhraní Reduxi zobrazujúceho úspešný test. Text zelenou: Successful readout from device. Hodnoty: Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Import active power: 0.0 W; Max. active power: 22080.0 W; Max. current per phase: 32.0 A; Min. active power: 0 W; State name: AVAILABLE null. Tlačidlo: Close. Krížik na zatvorenie vpravo hore.
Textový popis tohto obrázka
Snímka obrazovky dialógového okna s názvom Test communication vo webovom rozhraní Reduxi zobrazujúceho neúspešný test. Prvý rámček (červenohnedý text): Unable to communicate with device. Druhý rámček: Number of devices found on OCPP - JSON 1.6: 1; Device identifier: my_station_ID1. Tlačidlo: Close. Krížik na zatvorenie vpravo hore.
Textový popis tohto obrázka
Snímka obrazovky dialógového okna s názvom Test communication vo webovom rozhraní Reduxi zobrazujúceho neúspešný test. Prvý rámček (červenohnedý text): Unable to communicate with device. Druhý rámček: Number of devices found on OCPP - JSON 1.6: 0. Tlačidlo: Close. Riadok stránky za dialógovým oknom je čiastočne viditeľný na spodnom okraji (text je odrezaný, končí backend OCPP server).
8 Kontrola nameraných hodnôt
8.1 Last measurements
Po nadviazaní komunikácie skontrolujte hodnoty v časti Devices – EV charger v aplikácii Reduxi Configurator.
8.2 Zapnutie riadenia pomocou Reduxi
V časti Devices v aplikácii Reduxi Configurator nastavte control type nabíjačky na AUTO. Až potom príkazy stratégie ovplyvňujú nabíjačku.
Ak chcete nabíjanie riadiť pomocou dynamických cien a dynamických taríf, definujte stratégiu podľa popisu v článku Strategies for Reduxi controller.
✓ Zhrnutie
Príprava (body 1–2): Zhromaždite návody a vybavenie vrátane sériového čísla nabíjačky.
Nabíjačka Charge Amps (bod 6): Nainštalujte aplikáciu Installer, pripojte sa k rovnakej sieti Wi‑Fi a vložte adresu URL OCPP kontroléra do CPMS Connection.
Pridanie do systému Reduxi (body 3–5, 7): Prihláste sa, nastavte statickú adresu IP, pridajte zariadenie OCPP 1.6 - JSON so sériovým číslom ako Device identifier, spustite Test communication a kliknite na Done.
Spustenie (bod 8): Skontrolujte posledné merania a nastavte control type na AUTO.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Test communication: Unable to communicate with device 1 | Device identifier nie je nastavený alebo sa líši. Zadajte sériové číslo nabíjačky presne (bod 5.2). |
| Test communication: No device with OCPP 1.6 communication is found | Skontrolujte, či je adresa URL OCPP zadaná v CPMS Connection (bod 6.4) a či sú nabíjačka a kontrolér v rovnakej sieti Wi‑Fi (bod 6.3). |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
