Povezovanje krmilnika Reduxi s polnilnico ChargeAmps (Halo, Luna,…). Polnilnico ChargeAmps je mogoče povezati preko Wi-fi in uporablja protokol OCPP.
1. Prijavite se v aplikacijo Reduxi in nastavite statični IP za krmilnik Reduxi in

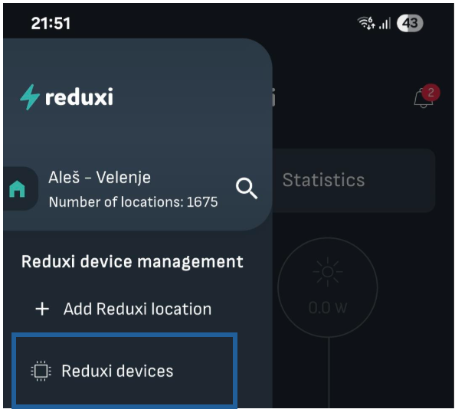

1.1 Prijava v Reduxi APP -> Izberite ikono menija in izberite »Reduxi naprave«

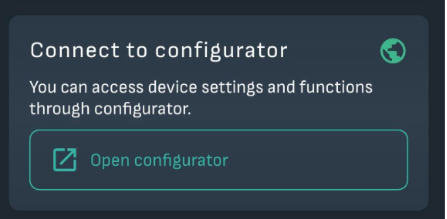

1.2 Izberite “Odprti konfigurator”
1.3 Vnesite uporabniško ime (admin) in geslo (privzeto je geslo admin).

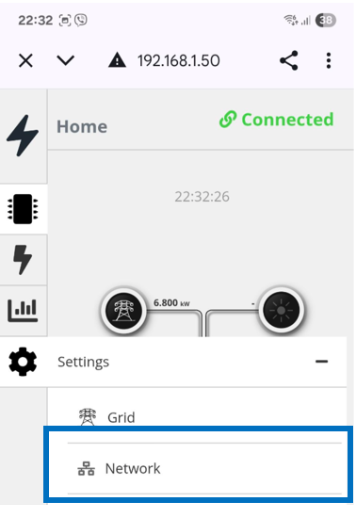

1.4 Izberite Nastavitve -> Omrežje

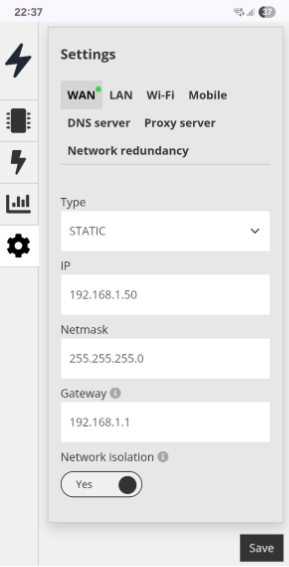

1.5. Izberite “Statični IP” in vnesite podatke za nastavitev statičnega IP-ja v komunikacijskem modulu, ki je povezan z vašim LAN-om (WAN, LAN ali WiFi), in izberite “Shrani”
2. Dodajte napravo in ustvarite konfiguracijo za komunikacijo OCPP med polnilnico in krmilnikom Reduxi

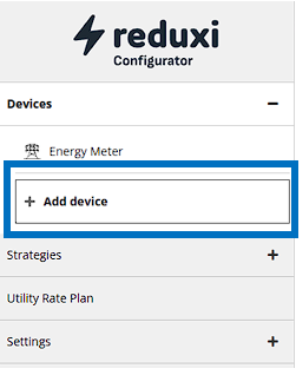

2.1 Izberite “Dodaj napravo”

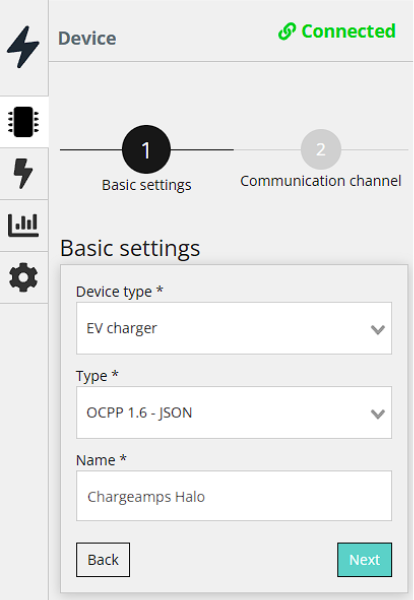

2.2 Vnesite osnovne nastavitve:
- Izberite Vrsta naprave: Polnilna naprava za EV
- Izberite Vrsta: OCPP 1.6 - JSON
- In ime

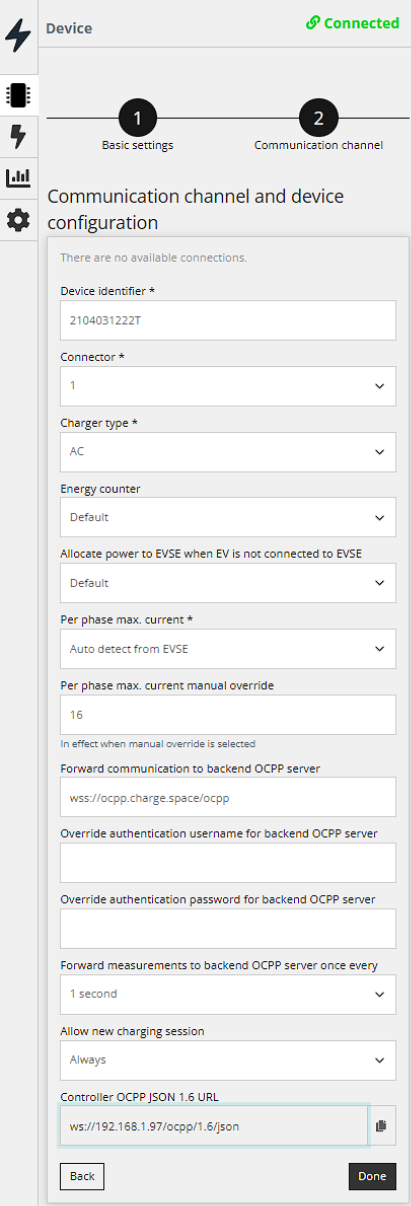

2.3 Konfigurirajte komunikacijski kanal za OCPP:
- Vnesite 'Identifikator naprave' (Serijska številka polnilnice)
- Na dnu strani s konfiguracijo najdete “URL krmilnika OCPP JSON 1.6” - Primer URL-ja: ws://192.168.1.97/ocpp/1.6/json
3. Konfigurirajte OCPP v aplikaciji Charge Home
Po pridobitvi pravilnega URL-ja OCPP ga morate prilepiti v meni 'Povezava CPMS' v aplikaciji Charge Home.
3.1 Namestite aplikacijo ChargeAmps Installer:
Aplikacija je na voljo v Google Store: https://play.google.com/store/apps/details?id=com.chargeamps.installer&hl=en_US
Aplikacija je na voljo v Apple App Store: https://apps.apple.com/de/app/charge-amps-installer/id6446256364
3.2 Povežite se z aplikacijo Charge Amps
Video o tem, kako se povezati: https://www.youtube.com/watch?v=wQN1QZn6INY
3.3 Priklopite polnilno napravo na isto omrežje Wi-Fi kot Reduxi krmilnik
Krmilnik Reduxi in ChargeAmps morata biti povezana na isto omrežje Wi-Fi. To lahko storite preko menija 'Internet' v aplikaciji. Preprosto izberite željeno omrežje Wi-Fi in nanjo povežite ChargeAmps z uporabo poverilnic za dostop do tega omrežja.
3.4 Izberite meni “Napredno” in izberite “Uredi” pod Povezava CPMS

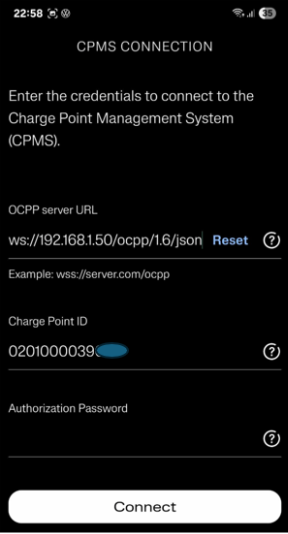

3.5 Pod URL-jem strežnika OCPP kopirajte naslov URL OCPP iz Reduxi krmilnika v meniju “Napredno” in izberite “Uredi” pod Povezava CPMS v koraku 2.3. (Primer: ws://192.168.1.97/ocpp/1.6/json) in kliknite “Poveži”

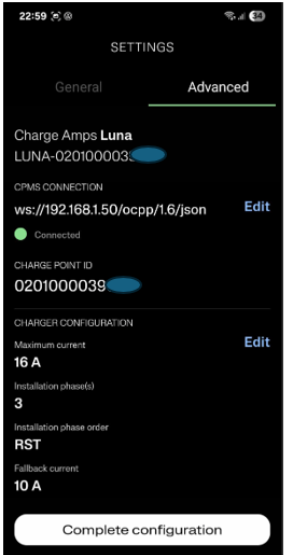

3.6 Na naslednjem koraku kliknite “Dokončaj konfiguracijo”
3.7 Na naslednjem koraku kliknite “Razumem”
4. Preizkusite komunikacijo v aplikaciji Reduxi
Vrnite se na nastavitve in aplikacijo Reduxi ter kliknite “Preizkusi komunikacijo”
Obstajajo trije različni primeri odziva komunikacije.

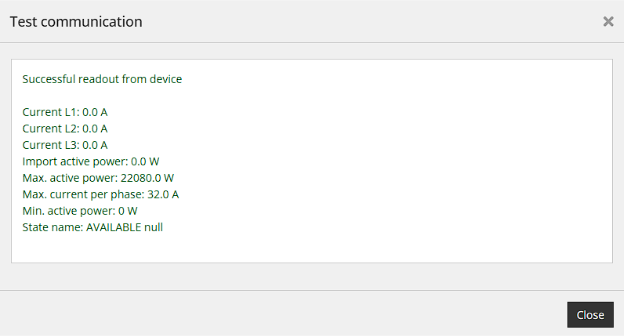

Primer 1: Komunikacija deluje pravilno

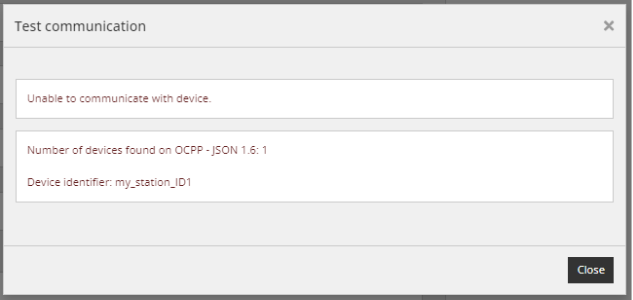

Primer 2: Naprava ni dostopna, ID naprave ni nastavljen ali je drugačen
Primer 3: Ni najdena naprava s komunikacijo OCPP 1.6
