Tento dokument je určený výrobcom zariadení, ako sú solárne meniče, hybridné meniče, nabíjačky EV a podobne. Integráciu nového zariadenia do prostredia Reduxi vykonáva vývojový tím Reduxi. Výrobcovia by však mali pomôcť poskytnutím relevantných informácií.

1 Čo je Reduxi?

Reduxi je inteligentný systém riadenia energie (EMS), ktorý optimalizuje tok elektriny medzi výrobou, uskladnením a spotrebou. Pripája a riadi zariadenia, ako sú hybridné, solárne alebo batériové meniče, nabíjačky EV, tepelné čerpadlá, systémy HVAC a merače siete, a zabezpečuje, aby sa energia využívala čo najúčinnejšie a najhospodárnejšie.

Vďaka monitorovaniu v reálnom čase a pokročilej optimalizácii Reduxi umožňuje vyššiu vlastnú spotrebu obnoviteľnej energie, znižuje náklady a podporuje stabilitu siete. Pri batériových úložiskách napríklad Reduxi koordinuje komunikáciu medzi systémom správy batérie (BMS) a systémom premeny energie (PCS), treba však zdôrazniť, že Reduxi samo nie je menič, PCS ani BMS — je to nadradená inteligencia, ktorá ich riadi a synchronizuje.

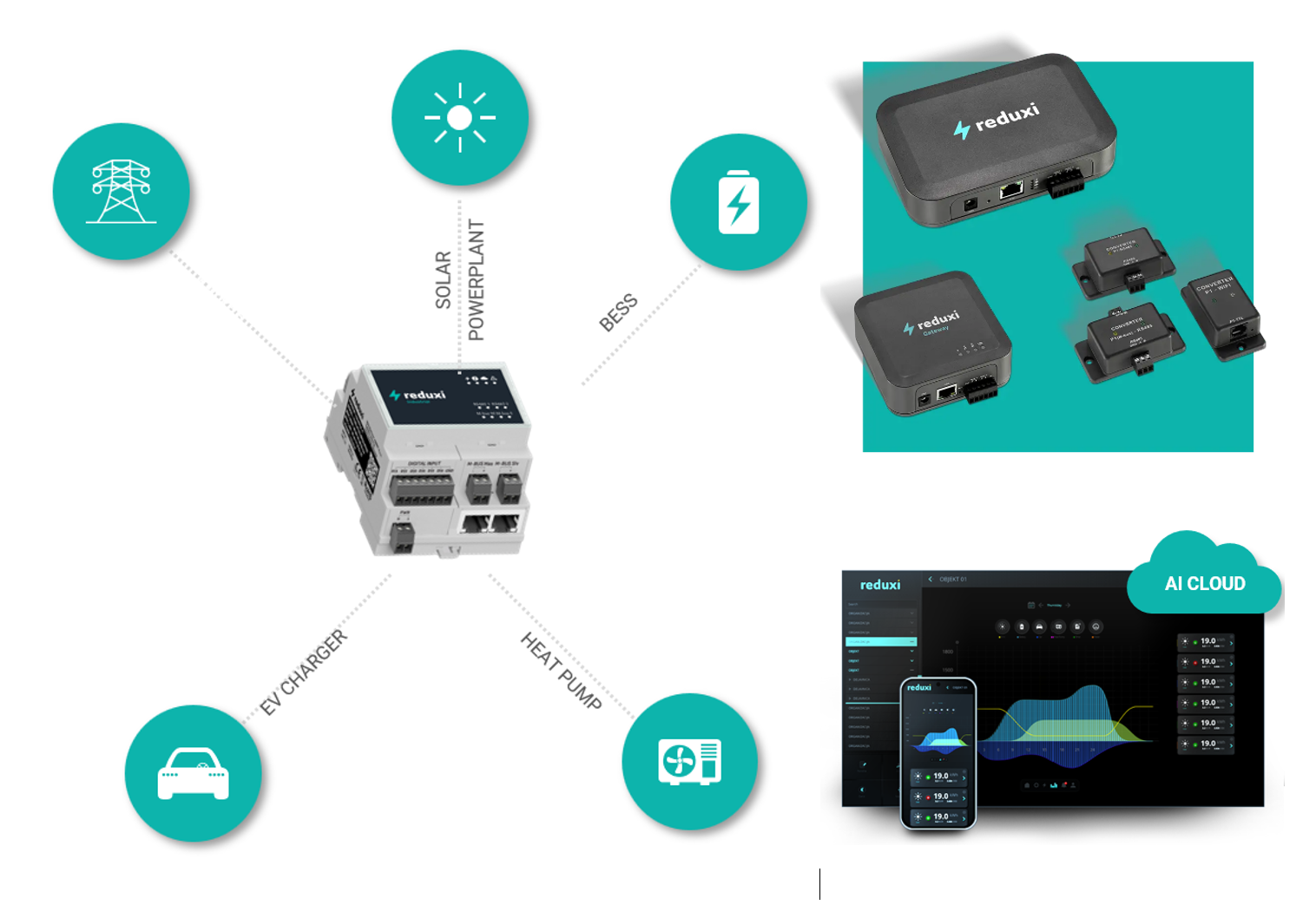

Textový popis tohto obrázka

Schéma na bielom pozadí. Vľavo: sivé zariadenie na DIN lištu s označením reduxi Industrial, s niekoľkými svorkovnicami (označenými DIGITAL INPUT, M-BUS Max, M-BUS Div, PWR) a dvoma ethernetovými portmi v strede. Bodkované čiary z neho vedú k piatim zeleným kruhom s bielymi ikonami: energetický stožiar (vľavo hore, bez popisu), slnko so zvislým popisom SOLAR POWERPLANT (hore), batéria s bleskom s popisom BESS (vpravo hore od zariadenia), auto s popisom EV CHARGER (vľavo dole) a jednotka s ventilátorom s popisom HEAT PUMP (vpravo dole). Pravá strana: tyrkysový štvorec so štyrmi tmavosivými zariadeniami reduxi: veľký controller s napájacou zásuvkou, ethernetovým portom a zelenou svorkovnicou; menšia škatuľka s popisom reduxi Gateway; a tri malé škatuľky prevodníkov s popismi CONVERTER a P1 - WiFi (popisy sú malé). Pod tyrkysovým štvorcom: zelený tvar cloudu s textom AI CLOUD a snímka tmavého dashboardu s ponukou reduxi vľavo, farebným grafom krivky výkonu, viacerými riadkami s hodnotou 19.0 vpravo a pred ním smartfón s aplikáciou reduxi s podobným grafom a riadkami s 19.0.

2 Ako Reduxi komunikuje so zariadeniami?

Aby Reduxi mohlo plniť úlohu EMS, musí komunikovať priamo s pripojenými zariadeniami. Zahŕňa to:

• Čítanie meraní a stavov – Reduxi zbiera údaje v reálnom čase, ako sú výstupný výkon, úrovne spotreby, stav nabitia (SOC), prevádzkový stav a podmienky v sieti.
• Zápis príkazov a požadovaných hodnôt (setpointov) – Reduxi aktívne posiela riadiace signály späť do zariadení, aby ovplyvnilo ich správanie, napr. nastavenie výkonu meniča, riadenie nabíjacieho/vybíjacieho výkonu batérie, nastavenie nabíjacieho výkonu EV alebo aktivácia flexibilných záťaží.

Táto obojsmerná komunikácia je nevyhnutná: bez nej by Reduxi mohlo len sledovať, ale nie optimalizovať. Výmenou informácií a príkazov Reduxi zabezpečuje, že každé zariadenie pracuje v koordinácii s ostatnými a zosúlaďuje lokálne toky energie s ekonomickými, technickými a sieťovými požiadavkami.

Reduxi podporuje štandardizované komunikačné protokoly (ako Modbus (RTU a TCP), API, DLMS, OCPP a ďalšie), čo umožňuje bezproblémovú spoluprácu s hybridnými meničmi, batériovými meničmi, meračmi a ďalšími riaditeľnými zariadeniami.

Najrozšírenejším spôsobom komunikácie je Modbus.

3 Požiadavky na integráciu zariadení do prostredia Reduxi

Prostredie Reduxi zvyčajne podporuje integráciu týchto typov zariadení:

• Batériové úložisko energie (BESS)
• Fotovoltaický (PV) menič
• Hybridný menič
• Systém vykurovania, vetrania a klimatizácie (HVAC)
• Zariadenie na nabíjanie elektromobilov (EVSE / nabíjačka EV)
• Ďalšie kompatibilné zariadenia

Primárnym komunikačným protokolom na integráciu zariadení je Modbus. Možné sú však aj komunikácia cez API, M-bus, analógové riadenie (4-20 mA), riadenie pomocou relé a podobne.
Pri riadení cez Modbus preto musí výrobca poskytnúť úplnú mapu registrov Modbus, ktorá jasne definuje:

• Vstupné registre (Input registers) pre údaje z meraní (napr. napätie, prúd, stav nabitia).
• Uchovávacie registre (Holding registers) pre riadiace príkazy (napr. povolenie/zakázanie nabíjania, nastavenie limitov výkonu, požadovaných hodnôt, príkazy povolenia/zakázania, výber režimu).
• Diskrétne vstupy (Discrete inputs) pre stavy systému (napr. alarmy, stav ochrán).
• Cievky (Coils) pre binárne riadiace signály (napr. štart/stop).

Táto mapa registrov musí umožňovať monitorovanie parametrov systému aj riadenie prevádzkových stavov.

Príklad definícií registrov Modbus pre batériové úložisko energie:

(Adresy sú príklady — skutočné hodnoty musí v mape registrov definovať výrobca.)

4 Kroky integrácie nového zariadenia

1. Potvrdenie výrobcu – Výrobca overí, že zariadenie spĺňa predtým definované požiadavky.
2. Poskytnutie dokumentácie – Výrobca dodá dokumentáciu ku komunikácii a riadeniu, zvyčajne vo formáte PDF alebo Excel. Obsahuje úplnú mapu registrov Modbus a prehľad kľúčových registrov. Možné sú aj alternatívne spôsoby integrácie (napr. API).
3. Inštalácia zariadenia a controlleru – Partner nainštaluje zariadenie na cieľovom mieste (napr. v rodinnom dome alebo priemyselnom objekte). Partner tiež nainštaluje a pripojí controller Reduxi a zabezpečí, aby bolo zariadenie pre Reduxi dostupné cez TCP/IP, RS485 alebo iné podporované rozhranie.
4. Implementácia a testovanie v Reduxi – Tím Reduxi vyvinie a overí komunikáciu a riadenie podľa poskytnutých špecifikácií.
5. Podpora partnera počas testovania – Partner pomáha počas overovania, najmä ak je potrebná dodatočná konfigurácia cez lokálne používateľské rozhranie zariadenia.
6. Podpora výrobcu – Výrobca poskytne vysvetlenia a technickú pomoc, ak sa počas integrácie objavia otázky.
7. Certifikácia – Tím Reduxi dokončí integráciu a vykoná súbor certifikačných testov na overenie kompatibility zariadenia.
8. Dokončenie – Po certifikácii sa dá akékoľvek zariadenie rovnakého typu pripojiť k Reduxi za menej ako minútu.

5 Špecifické požiadavky podľa typu zariadenia

Táto časť uvádza konkrétne požiadavky podľa typu zariadenia:

• Batériové meniče
• Hybridné meniče
• Solárne PV meniče (už čoskoro)
• HVAC (už čoskoro)
• Nabíjačky EV (EVSE) (už čoskoro)
