Ako pripojiť nabíjačku EV Voltie ku kontroléru Reduxi
Integrujte nabíjačky Voltie s Reduxi cez Wi‑Fi a platformu Voltie pomocou protokolu OCPP. Maximálna flexibilita a možné zníženie nákladov až o 30 %.
Textový popis tohto obrázka

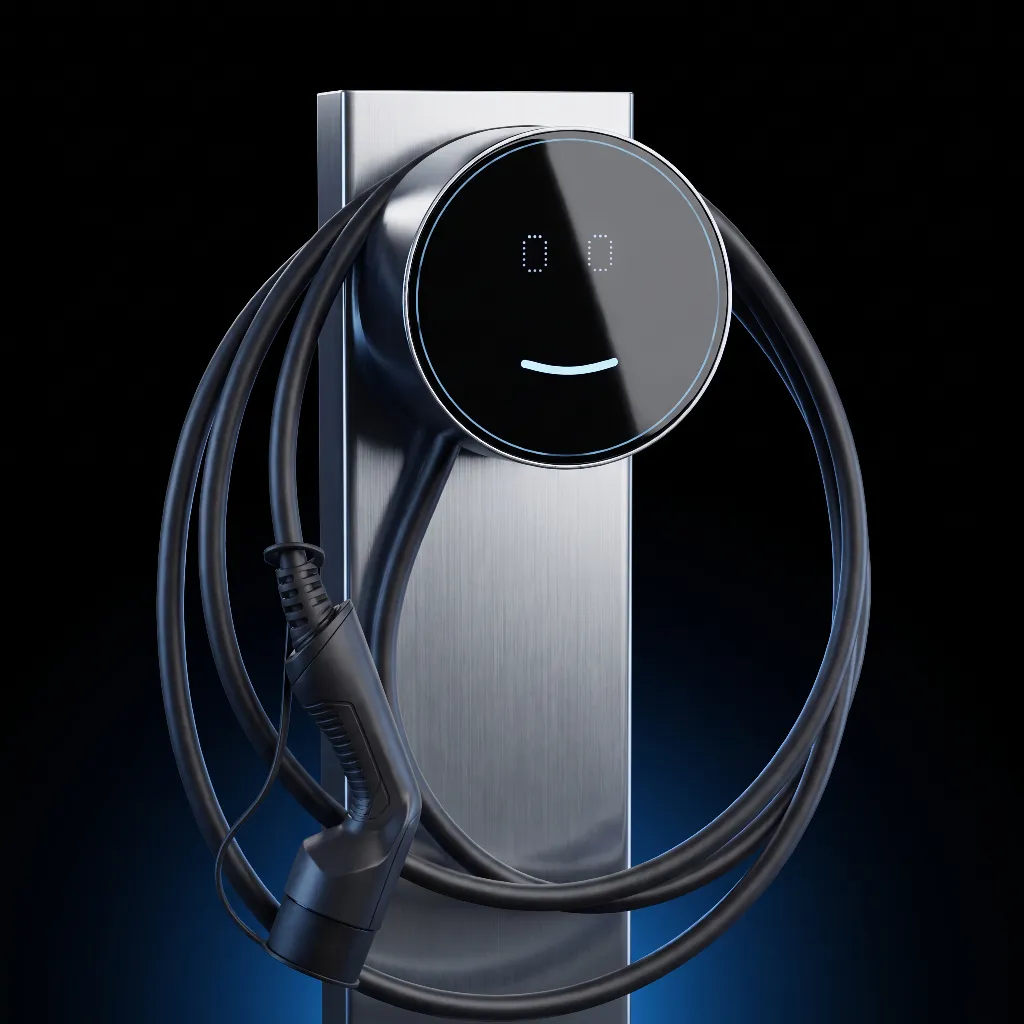

Produktová fotografia nabíjačky EV na tmavom pozadí: nástenná nabíjačka s okrúhlou čiernou sklenenou prednou stranou, na ktorej je malá osvetlená modrá čiara v tvare úsmevu a dve slabé obdĺžnikové číslice, namontovaná na zvislej doske z kartáčovaného kovu. Čierny nabíjací kábel s konektorom je ovinutý okolo jednotky vo veľkých slučkách. Dole na obrázku svieti modré svetlo. Nie je čitateľný žiadny text. Popis ju uvádza ako nabíjačku EV Voltie.
1 Technická dokumentácia
Dokumenty výrobcu a ďalšie informácie:
- Voltie Quick start – inštalačné súbory, videá o inštalácii nabíjačky, registrácia v aplikácii, pripojenie Wi‑Fi a režim inštalatéra.
- Voltie technical data sheet – technické údaje nabíjačky.
- Open Charge Alliance – špecifikácia OCPP.
2 Potrebné vybavenie
- Nabíjačka EV Voltie, nainštalovaná a uvedená do prevádzky
- Aplikácia Voltie v smartfóne: registrácia a pripojenie nabíjačky k Wi‑Fi
- Sieť Wi‑Fi so stabilným internetovým pripojením
- Reduxi Controller v tej istej sieti so statickou IP adresou
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
3 Nastavenie nabíjačky Voltie
3.1 Aplikácia Voltie a pripojenie Wi‑Fi
Zaregistrujte nabíjačku v aplikácii Voltie a pripojte ju k svojej sieti Wi‑Fi. Na nastavenie sa používa platforma Voltie (aplikácia). Kroky sú ukázané vo videách Voltie na stránke Quick start.
3.2 Inštalácia
Nabíjačku nainštalujte podľa popisu na stránke Voltie Quick start. Voltie uvádza protokol OCPP ako jednu z možností integrácie nabíjačky.
4 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
5 Pridanie nabíjačky Voltie do Reduxi
Pomocou týchto krokov pridáte novú nabíjačku Voltie alebo upravíte existujúcu.
5.1 Základné nastavenia
Prihláste sa lokálne do Reduxi Configurator (pozrite bod 4) a pridajte nové zariadenie kliknutím na tlačidlo Add device.
Textový popis tohto obrázka
Snímka obrazovky hornej časti ľavého menu Reduxi Configurator. Logo: reduxi Configurator. Devices (rozbalené, znamienko mínus) obsahuje iba tlačidlo + Add device (v rámčeku). Pod tým: Strategies (+), Utility Rate Plan, Settings (+).
V prvom kroku definujte základné nastavenia:
- Device type:
EV charger - Type:
Voltie - Name: názov podľa vášho výberu
Textový popis tohto obrázka

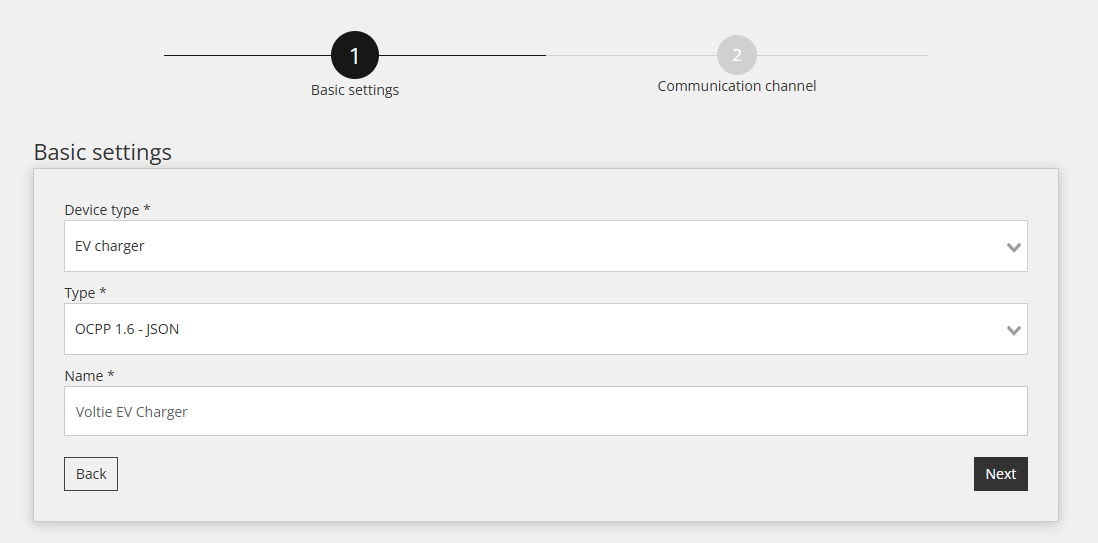

Snímka obrazovky sprievodcu zariadením v Reduxi Configurator, krok 1 Basic settings. Indikátor krokov: 1 Basic settings (aktívny), 2 Communication channel (zosivený). Nadpis: Basic settings. Polia: Device type *: EV charger; Type *: OCPP 1.6 - JSON; Name *: Voltie EV Charger. Tlačidlá: Back, Next.
Stlačte Next.
5.2 Nastavenia komunikácie
V druhom kroku sa nastavuje komunikačný kanál pre OCPP. Najprv definujte Device identifier. Môžete si ho zvoliť ľubovoľne.
Pre protokol OCPP JSON 1.6 je potrebná adresa URL. Reduxi Controller ju vygeneruje automaticky. Na koniec tejto adresy URL pridajte /Device ID.
| Parameter | Hodnota |
|---|---|
| Identifikátor zariadenia | Názov podľa vášho výberu, napríklad my_station_ID1
|
| URL | Adresa URL vygenerovaná kontrolérom Reduxi Controller + /Device ID
|
| Príklad | ws://192.168.1.200/ocpp/1.6/json/my_station_ID1 |
Textový popis tohto obrázka

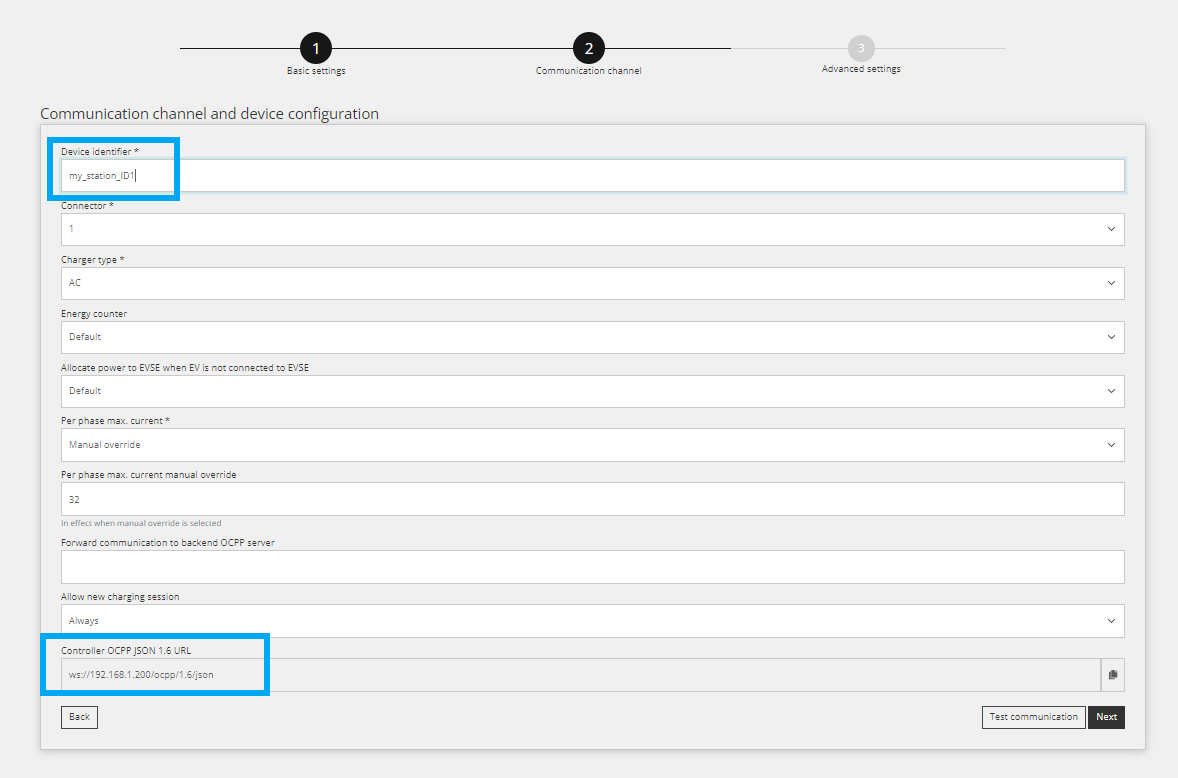

Snímka obrazovky sprievodcu v Reduxi Configurator, krok 2 Communication channel. Indikátor priebehu: 1 Basic settings (hotovo), 2 Communication channel (aktívny), 3 Advanced settings (sivý). Názov sekcie: Communication channel and device configuration. Polia: Device identifier *: my_station_ID1 (modrý zvýrazňovací rámček); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32 (nápoveda: In effect when manual override is selected); Forward communication to backend OCPP server: prázdne; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (len na čítanie, modrý zvýrazňovací rámček, ikona kopírovania vpravo). Tlačidlá: Back (vľavo), Test communication (s obrysom) a Next (tmavé) vpravo.
5.3 Zadanie adresy URL v nabíjačke
Zadajte úplnú adresu URL vrátane Device ID ako adresu servera OCPP v nabíjačke Voltie. Device ID musí byť rovnaké ako Device identifier v Reduxi.
5.4 Test komunikácie
Dole v sprievodcovi kliknite na Test communication. Nabíjačku Voltie raz prečíta a nič neuloží. Ak test uspeje, kliknite na Done: zariadenie vytvorí iba Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.50.243, s tlačidlom 'Scan for IP'. Port *: 502, s tlačidlom 'Test port'. Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo). Tlačidlo Done je označené azúrovým rámčekom.
6 Kontrola nameraných hodnôt
6.1 Posledné merania
Po nadviazaní komunikácie skontrolujte hodnoty v časti Devices v Reduxi Configurator.
6.2 Zapnutie riadenia cez Reduxi
Ak chcete nabíjačku riadiť cez Reduxi, nastavte v Reduxi Configurator v časti Devices control type zariadenia na AUTO. Len vtedy majú príkazy stratégie vplyv na nabíjačku.
Ak chcete znížiť náklady na energiu pomocou dynamických cien a dynamických tarif, definujte stratégiu podľa postupu v Strategies for Reduxi controller.
✓ Zhrnutie
Príprava (body 1–2): Prečítajte si dokumenty Voltie a pripravte vybavenie vrátane statickej IP adresy pre kontrolér.
Nabíjačka Voltie (bod 3): Zaregistrujte nabíjačku v aplikácii Voltie a pripojte ju k Wi‑Fi.
Pridanie do Reduxi (body 4–5): Prihláste sa do Reduxi Configurator, pridajte nabíjačku s OCPP JSON 1.6, zadajte adresu URL v nabíjačke a otestujte komunikáciu.
Spustenie (bod 6): Skontrolujte namerané hodnoty a nastavte control type na AUTO.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Nabíjačka sa nepripojí ku kontroléru | Skontrolujte, či adresa URL v nabíjačke končí Device ID a či sa Device ID rovná Device identifier v Reduxi. Skontrolujte, či má kontrolér statickú IP adresu. |
| Nabíjačka po výmene routera stratila pripojenie Wi‑Fi | Zopakujte nastavenie Wi‑Fi v aplikácii Voltie. |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
