Inteligentná integrácia Reduxi s hybridným meničom FOX ESS G-Max C&I znižuje náklady až o 70 % prostredníctvom Modbus TCP/IP
1. Fyzické pripojenie
Nižšie je uvedený symbolický obrázok celého pripojenia od radiča Reduxi k meniču:
2. Nastavenia komunikácie pre FOX ESS G-Max
Pri Fox ESS G-Max musí byť IP adresa nakonfigurovaná staticky a diaľkové ovládanie musí byť tiež aktivované.
Nastavenia je možné vykonať priamo na rozhraní.
2.1 Nastavenie IP adresy
Majte na pamäti, že IP adresa musí byť nastavená staticky.
- Na hlavnej stránke stlačte tlačidlo Menu v pravom hornom rohu a potom vyberte Nastavenia siete.
- V nasledujúcej ponuke zadajte nastavenia podľa vašej lokálnej siete a potvrďte ich.
- Vráťte sa na Domov.
2.2 Aktivácia diaľkového ovládania
- Na hlavnej stránke môžete nastaviť typ ovládania v hornom ľavom poli.
- Aktivujte tlačidlo „remote“ na karte centrálneho terminálu.
Teraz môžete prejsť na ďalší krok.
3. Pridanie FOX ESS G-MAX C&I do systému Reduxi
Po pripojení Reduxi a FOX ESS G-Max ho môžete zaregistrovať ako nové zariadenie (Fox ESS G-Max).
3.1 Pridanie zariadenia (Fox ESS G-Max)
Najprv sa prihláste do lokálneho konfigurátora Reduxi a pridajte nové zariadenie kliknutím na tlačidlo 'Pridať zariadenie'.

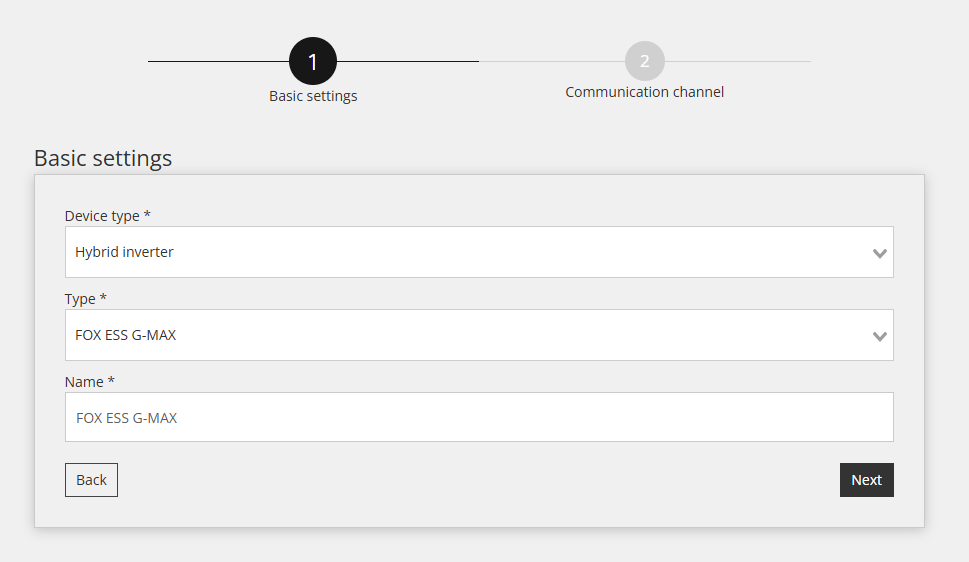

3.2 Výber FOX ESS G-Max
V rámci prvého kroku sa definujú základné nastavenia:
- Typ zariadenia: Hybridný menič,
- Typ: FOX ESS G-Max,
- Názov zariadenia podľa vášho želania, napr.: FOX ESS G-Max
3.3 Konfigurácia zariadenia pre komunikačný kanál
Druhý krok zahŕňa konfiguráciu komunikačného kanála, ktorý je nevyhnutný pre správnu komunikáciu Modbus TCP/IP. V tomto kroku sa nadväzuje komunikačné prepojenie medzi radičom Reduxi a meničom Fox ESS G-Max.
Nastavenia komunikačného kanála sú uvedené nižšie:
- Pripojenie: TCP/IP
- IP: Zadajte IP adresu Fox ESS G-Max
- Port: 502
- Modbus Unit ID: Toto je rovnaké ID ako nastavené na meniči (štandardne 1)
- Menovitý výkon meniča: Zadajte podľa meniča (napr. 100 kW)
3.4 Test komunikácie
Pod všetkými poľami komunikačného kanála uvedenými v predchádzajúcom kroku sa nachádza tlačidlo „Test komunikácie“.
Toto tlačidlo slúži na overenie, či komunikačné spojenie Modbus TCP/IP medzi zariadeniami funguje správne.
Úspešná odpoveď (príklad):
Neúspešná odpoveď (príklad):
3.5 Odčítanie z meniča
Táto sekcia vám ukáže, ako skontrolovať namerané hodnoty zariadenia a či správne komunikuje. To je možné vykonať v časti „Zariadenia / FOX ESS G-Max / Posledné meranie.“
Pre pokročilé ovládanie integrujte zariadenie do optimalizačných režimov systému Reduxi. V časti Zariadenia /FOX ESS G-Max v konfigurátore Reduxi, musí byť typ ovládania nastavený na AUTO, aby príkazy pre stratégiu ovplyvnili batériu.
Pre maximálnu flexibilitu a zníženie nákladov na energiu s ohľadom na dynamickú cenu a tarify, postupujte podľa pokynov na definovanie stratégie na tomto odkaze: Stratégie pre radič Reduxi.
Po úspešnom pridaní zariadenia ho možno monitorovať a ovládať prostredníctvom aplikácie Reduxi.
