Ako pripojiť meniče Sungrow a batérie ST k controlleru Reduxi
Pripojte stringové meniče, hybridné meniče a batérie ST od Sungrow k Reduxi Controlleru cez Modbus TCP/IP (WiNet-S/S2, Data Logger alebo LC300) pre maximálnu flexibilitu a nižšie náklady na energiu.
- Technická dokumentácia
- Podporované zariadenia a potrebné vybavenie
- Pripojenie stringového alebo hybridného meniča
- Pripojenie ESS C&I (séria batérií ST) cez LC300
- Prihlásenie do webového rozhrania Reduxi
- Pridanie zariadenia Sungrow do Reduxi
- Kontrola nameraných hodnôt
- Zhrnutie
- Časté problémy
- Súvisiace články
1 Technická dokumentácia
Návody výrobcu ku komunikačným zariadeniam Sungrow:
- Návod na obsluhu WiNet-S/S2 – dongle na pripojenie meniča cez Wi-Fi alebo LAN
- Návod na obsluhu Data Logger 1000 – logger na pripojenie meničov cez LAN
- Návod na obsluhu Data Logger 4000 – pozrite kapitolu 2.2 návodu
- Návod na obsluhu LC300 – lokálny controller pre sériu batérií ST
2 Podporované zariadenia a potrebné vybavenie
2.1 Podporované zariadenia Sungrow
Spôsob pripojenia závisí od typu zariadenia:
| Type | Modely | Typ pripojenia |
|---|---|---|
| Trojfázový stringový menič Sungrow | Séria SGXXX-XX | WiNet-S/S2 (pozrite bod 3) Data Logger (pozrite bod 3) |
| Trojfázový hybridný menič Sungrow | Séria SH | WiNet-S/S2 (pozrite bod 3) Data Logger (pozrite bod 3) |
| ESS C&I | Séria STXXX kWh / Power stack | Lokálny controller Sungrow LC300 (pozrite bod 4) |
2.2 Potrebné vybavenie
- Reduxi Controller
- Stringový alebo hybridný menič Sungrow, alebo batéria ST (ESS C&I)
- Dongle WiNet-S/S2, Data Logger 1000/4000 alebo LC300 (podľa zariadenia)
- Ethernetový kábel (RJ45)
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
3 Pripojenie stringového alebo hybridného meniča
3.1 Pripojenie cez dongle WiNet-S/S2
Dongle WiNet-S/S2 pripája menič k lokálnej sieti cez Wi-Fi alebo LAN.
3.2 Inštalácia WiNet-S/S2 na menič
Obrázky ukazujú všeobecnú inštaláciu WiNet na menič Sungrow, najprv s komunikáciou WLAN a potom s komunikáciou LAN. Podrobnosti nájdete v návodoch v bode 1.
Textový popis tohto obrázka

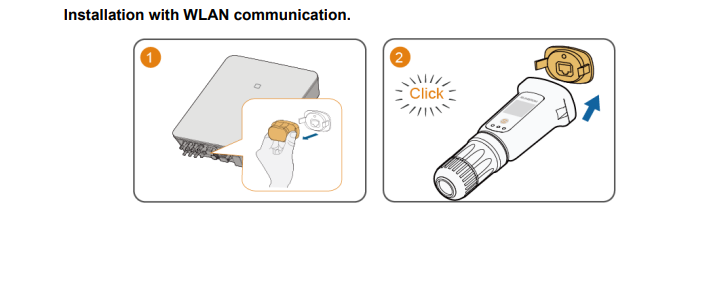

Schéma s názvom Installation with WLAN communication. Dva očíslované panely. Panel 1: ruka drží oranžovú časť dongla pri spodnej strane nástenného meniča (biela škatuľa s konektormi dole), modrá šípka ukazuje smer zasunutia. Panel 2: biely dongle s okrúhlym závitovým konektorom a malým indikačným panelom; nad ním oranžový kryt so slovom Click a modrou šípkou smerujúcou nahor.
Textový popis tohto obrázka

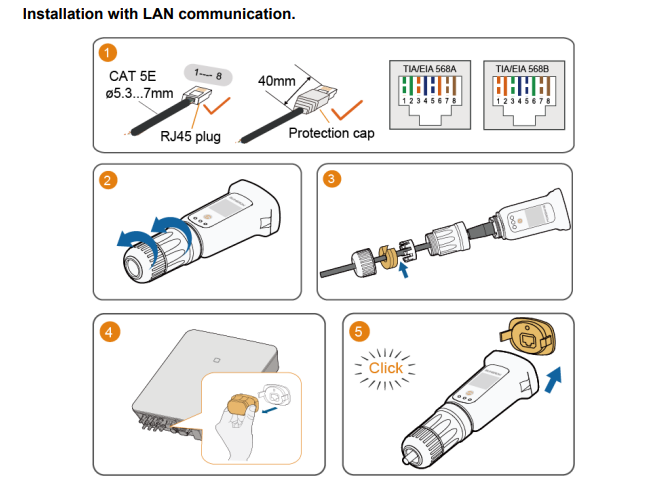

Schéma s názvom Installation with LAN communication, päť očíslovaných krokov. Krok 1: kábel s popisom CAT 5E, priemer 5.3...7mm; zástrčka RJ45; odizolovaná dĺžka 40mm s ochranným krytom (Protection cap) na kábli; dve malé tabuľky zapojenia s popisom TIA/EIA 568A a TIA/EIA 568B s pinmi 1 2 3 4 5 6 7 8 a farebnými vodičmi; začiarknutia označujú správne časti. Krok 2: biely dongle so závitovým konektorom, modrá zakrivená šípka ukazuje otáčanie matice konektora. Krok 3: časti kábla (matica, tesnenie, ochranný kryt) sa navlečú na kábel a posunú smerom k donglu, modrá šípka. Krok 4: ruka drží oranžovú časť pri spodnej strane meniča. Krok 5: zostavený dongle s oranžovým krytom, slovom Click a modrou šípkou smerujúcou nahor.
3.3 Otvorenie Modbus TCP lokálne na WiNet-S/S2
Reduxi môže komunikovať s meničom Sungrow, len ak je na porte 502 zapnutý Modbus TCP. Môžete to nastaviť lokálne vo webovom rozhraní WiNet (tento bod) alebo vo webovej aplikácii iSolarCloud (pozrite bod 3.4).
- Pripojte sa k webovému rozhraniu WiNet-S/S2.
- Prejdite do System – Forwarding Configuration a zapnite port 502.
Textový popis tohto obrázka

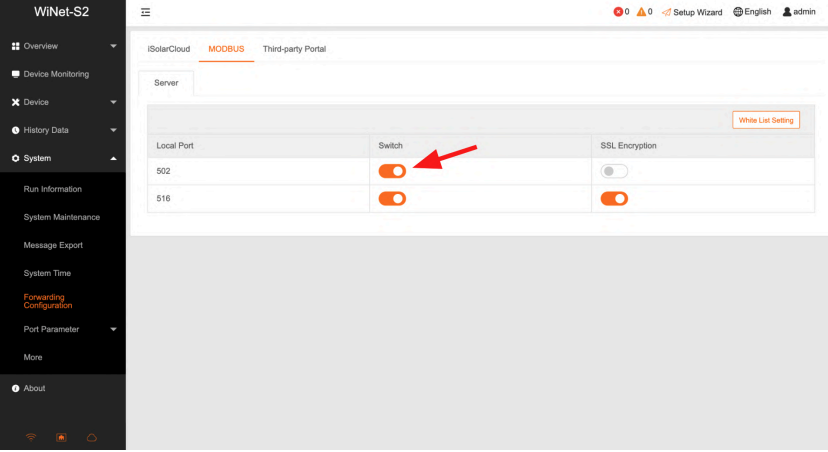

Snímka obrazovky webového rozhrania WiNet-S2, stránka Forwarding Configuration. Ľavé menu: Overview, Device Monitoring, Device, History Data, System (rozbalené; položky Run Information, System Maintenance, Message Export, System Time, Forwarding Configuration zvýraznená oranžovou, Port Parameter, More), About. Horná lišta: počítadlá chýb a varovaní, Setup Wizard, English, admin. Karty: iSolarCloud, MODBUS (vybraná, oranžová), Third-party Portal. Podkarta: Server. Tlačidlo vpravo: White List Setting. Stĺpce tabuľky: Local Port, Switch, SSL Encryption. Riadok 1: Local Port 502; Switch: on (oranžový prepínač, označený červenou šípkou); SSL Encryption: off (zosivený prepínač). Riadok 2: Local Port 510; Switch: on; SSL Encryption: on.
Modbus unit ID meniča zistíte v časti Device – Device List podľa hodnoty Forwarding Modbus ID meniča.
Textový popis tohto obrázka

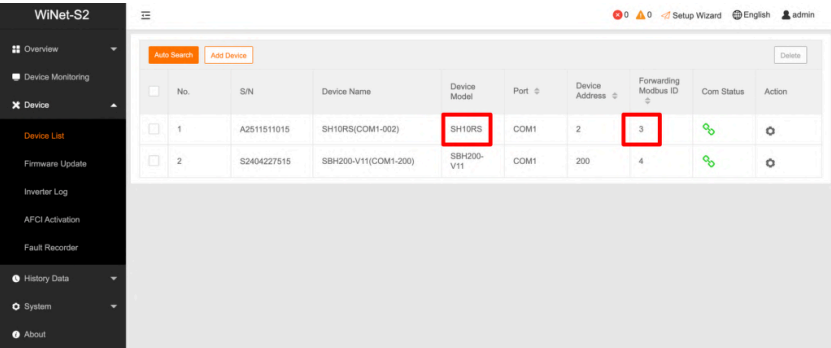

Snímka obrazovky webového rozhrania WiNet-S2, stránka Device List. Ľavé menu: Overview, Device Monitoring, Device (rozbalené; položky Device List zvýraznená oranžovou, Firmware Update, Inverter Log, AFCI Activation, Fault Recorder), History Data, System, About. Horná lišta: počítadlá chýb a varovaní, Setup Wizard, English, admin. Tlačidlá: Auto Detect, Add Device, Delete. Stĺpce tabuľky: No, S/N, Device Name, Device Model, Port, Device Address, Forwarding Modbus ID, Com Status, Action. Riadok 1: No. 1; S/N A2011511015; Device Name SH10RS(COM1-002); Device Model SH10RS (červený rámček); Port COM1; Device Address 2; Forwarding Modbus ID 3 (červený rámček); Com Status zelená ikona prepojenia. Riadok 2: No. 2; S/N; Device Name SBH200-V11(COM1-200); Device Model SBH200-V11; Port COM1; Device Address 200; Forwarding Modbus ID 4; Com Status zelená ikona prepojenia.
3.4 Otvorenie Modbus TCP cez webovú aplikáciu iSolarCloud
- Prihláste sa do webovej aplikácie iSolarCloud na počítači.

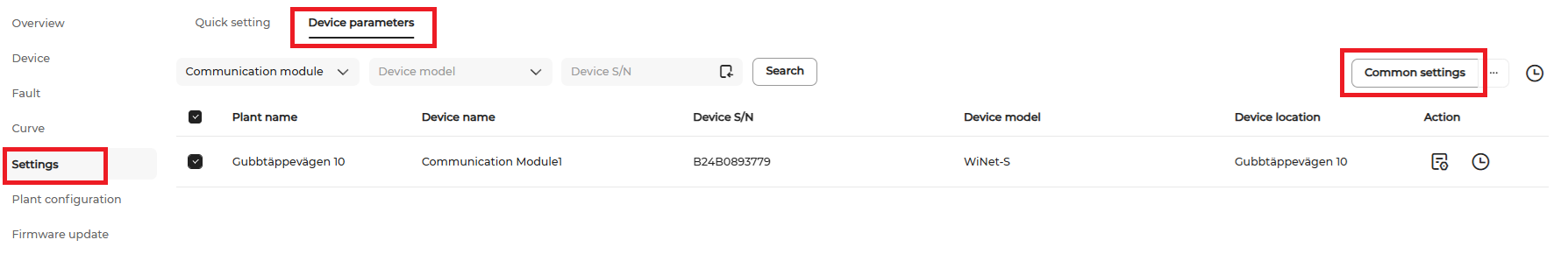

- Prejdite do Settings – Device parameters – Common Settings dongla WiNet.
Textový popis tohto obrázka
Snímka obrazovky webovej aplikácie iSolarCloud, Settings, Device parameters (veľmi malý text). Ľavé menu: Overview, Device, Fault, Curve, Settings (zvýraznené červeným rámčekom), Plant configuration, Firmware update. Horné karty: Quick setting a Device parameters (Device parameters zvýraznená červeným rámčekom). Riadok filtra: rozbaľovací zoznam Communication module, rozbaľovací zoznam Device model, pole Device S/N a tlačidlo Search; vpravo tlačidlo Common settings (červený rámček). Stĺpce tabuľky: začiarkavacie políčko, Plant name, Device name, Device S/N, Device model, Device location, Action. Zobrazený je jeden riadok: Plant name, Device name: Communication Module, Device S/N, Device model: WiNet-S, Device location, dve ikony akcií.

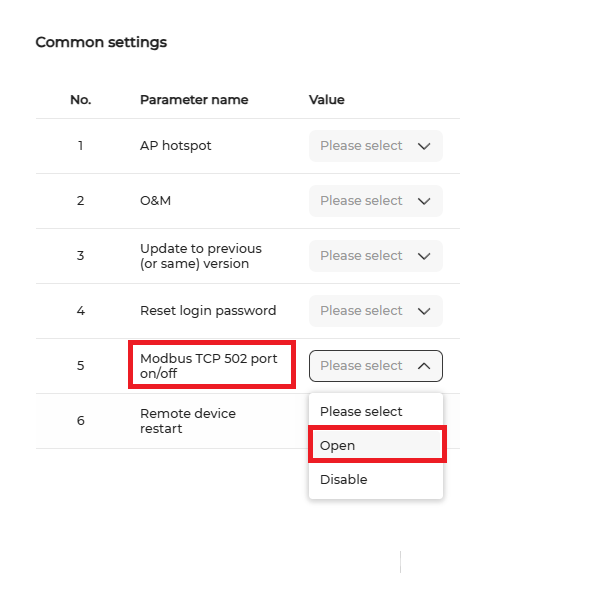

V common settings dongla WiNet nastavte Modbus TCP 502 Port on/off na open.
Textový popis tohto obrázka
Snímka obrazovky tabuľky nastavení iSolarCloud s názvom Common settings. Stĺpce: No., Parameter name, Value. Riadky: 1 AP hotspot (Please select); 2 O&M (Please select); 3 Update to previous (or same) version (Please select); 4 Reset login password (Please select); 5 Modbus TCP 502 port on/off (názov v červenom rámčeku; rozbaľovací zoznam otvorený, možnosti Please select, Open, Disable; Open je zvýraznená červeným rámčekom); 6 Remote device restart (hodnota je skrytá za otvoreným rozbaľovacím zoznamom).
3.5 Pripojenie cez Data Logger 1000/4000
Podrobnosti nájdete v dokumentácii Sungrow k Data Logger 1000 a Data Logger 4000.

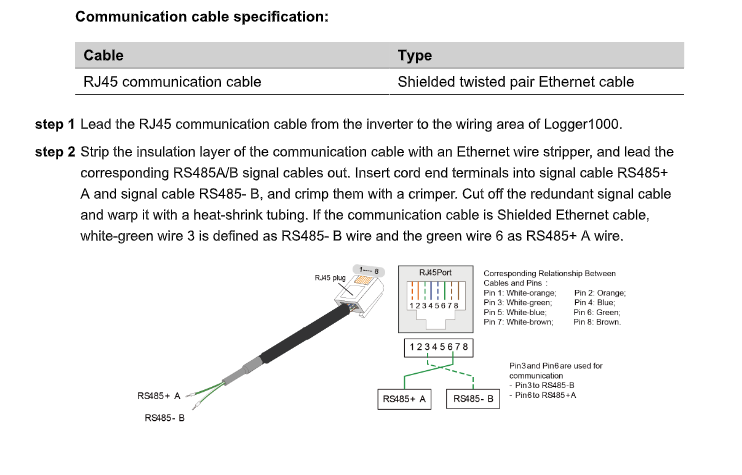

Krok 1. Pripojte Data Logger k meničom ethernetovým káblom (RJ45).
Textový popis tohto obrázka
Obrázok s názvom Communication cable specification s tabuľkou: Cable: RJ45 communication cable; Type: Shielded twisted pair Ethernet cable. Text: step 1 Lead the RJ45 communication cable from the inverter to the wiring area of Logger1000. step 2 Strip the insulation layer of the communication cable with an Ethernet wire stripper, and lead the corresponding RS485A/B signal cables out. Insert cord end terminals into signal cable RS485+ A and signal cable RS485- B, and crimp them with a crimper. Cut off the redundant signal cable and warp it with a heat-shrink tubing. If the communication cable is Shielded Ethernet cable, white-green wire 3 is defined as RS485- B wire and the green wire 6 as RS485+ A wire. Pod tým: kresba zástrčky RJ45 na čiernom kábli s dvoma tenkými vodičmi s popisom RS485+ A a RS485- B; schéma portu RJ45 s číslami 12345678 a zoznamom farieb pinov (Pin 1 White-orange; Pin 2 Orange; Pin 3 White-green; Pin 4 Blue; Pin 5 White-blue; Pin 6 Green; Pin 7 White-brown; Pin 8 Brown); polia RS485+ A a RS485- B; malá poznámka, že na komunikáciu sa používajú Pin 3 na RS485-B a Pin 6 na RS485-A (drobné písmo).

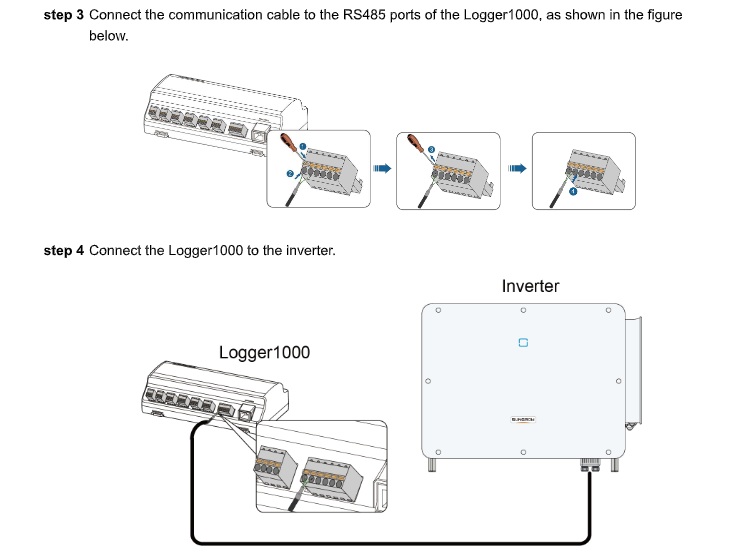

Textový popis tohto obrázka
Obrázok s dvoma krokmi návodu od výrobcu. Krok 3: text Connect the communication cable to the RS485 ports of the Logger1000, as shown in the figure below. Pod ním tri kresby zľava doprava spojené modrými šípkami: jednotka Logger1000 na DIN lištu so svorkovnicou a skrutkovačom pri svorke, detail svorkovnice so zasunutým vodičom a skrutkovačom, ktorý ho uťahuje (očíslované značky 1 a 2), a svorkovnica s osadenými vodičmi. Krok 4: text Connect the Logger1000 to the inverter. Kresba: škatuľka s popisom Logger1000 vľavo s dvoma vyberateľnými svorkovnicami, veľká biela škatuľa s popisom Inverter vpravo a čierna čiara kábla vedúca od svorkovníc Logger1000 okolo spodku k spodnej strane meniča.

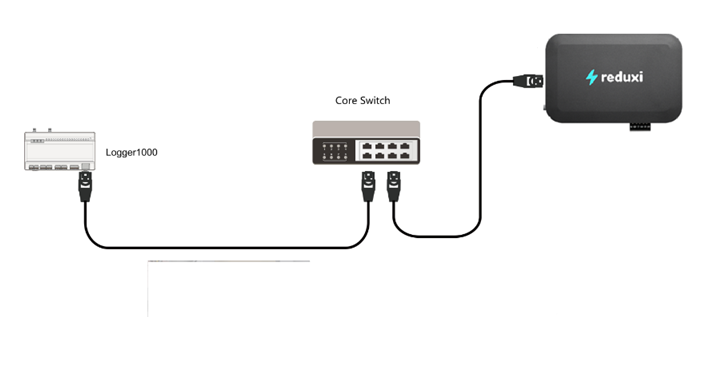

Krok 2. Pripojte Data Logger 1000/4000 k Reduxi Controlleru ethernetovým káblom.
Textový popis tohto obrázka
Schéma na bielom pozadí. Vľavo: malé svetlosivé zariadenie na DIN lištu s popisom Logger1000. V strede: čiernosivý sieťový switch s 8 portmi s popisom Core Switch. Vpravo: čierna zaoblená škatuľka s logom reduxi (blesk a slovo reduxi) a konektorom na ľavej strane. Spojenia: čierny kábel so zástrčkami RJ45 vedie od Logger1000 ku Core Switch; druhý čierny kábel so zástrčkou RJ45 vedie od Core Switch ku škatuľke reduxi.
4 Pripojenie ESS C&I (séria batérií ST) cez LC300
4.1 Pripojenie LC300 k batérii a Reduxi Controlleru
Pripojte LC300 na batérii ST priamo k Reduxi Controlleru cez Ethernet. Obrázok ukazuje pozície ethernetových komunikačných portov.
Textový popis tohto obrázka

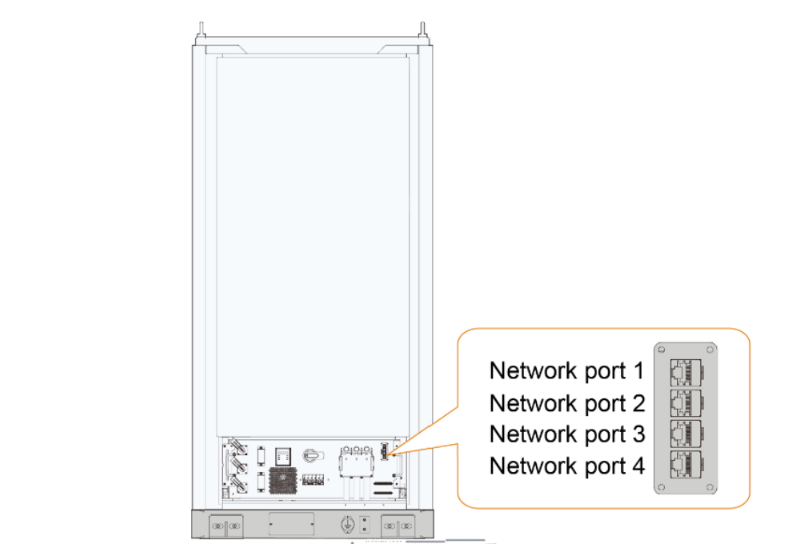

Kresba vysokej úzkej skrine (batériová skriňa) spredu, s veľkým prázdnym predným panelom a podstavcom dole. Vľavo dole oblasť pripojenia so svorkami a malými súčiastkami. Zaoblená oranžovo orámovaná bublina vpravo dole ukazuje zväčšený sivý blok konektorov so štyrmi nad sebou umiestnenými ethernetovými zásuvkami (RJ45) s popismi vedľa nich: Network port 1, Network port 2, Network port 3, Network port 4 (zhora nadol). Tenká čiara spája bublinu s malým blokom portov v spodnej časti skrine.
4.2 Nastavenie komunikačných parametrov

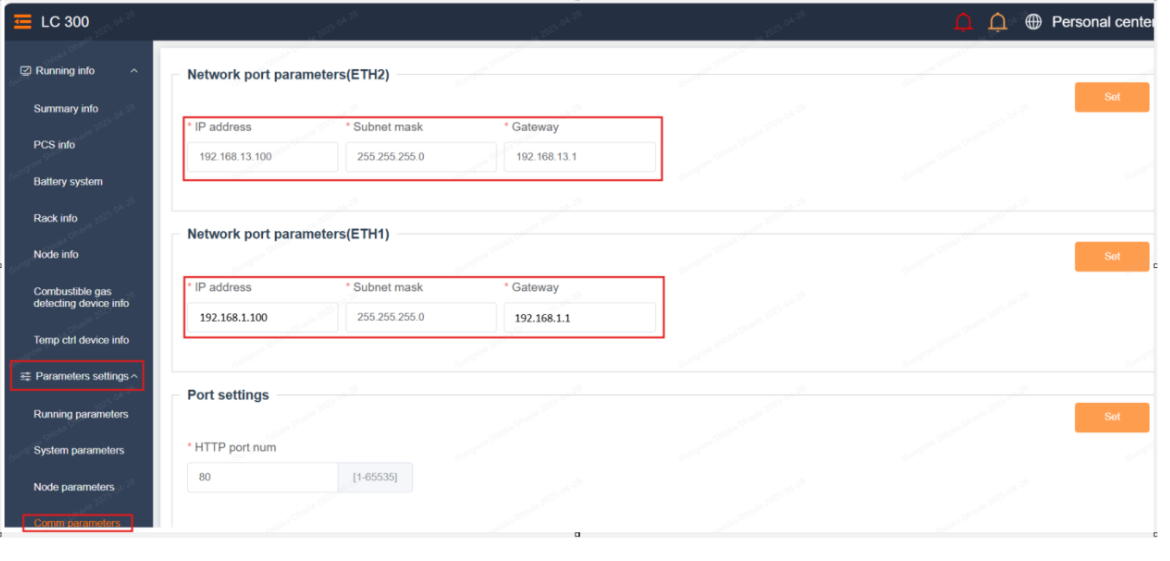

Prihláste sa do webového rozhrania LC300 a prejdite do Parameter Settings – Comm Parameters. Uistite sa, že IP address, Subnet mask a Gateway zodpovedajú lokálnej sieti pre Ethernet.
Port Modbus je nastavený na 502 a je predvolene otvorený, ako ukazujú obrázky. Uložte nastavenia.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania LC 300, stránka sieťových parametrov. Ľavé menu: Running info (Summary info, PCS info, Battery system, Rack info, Combustible gas detecting device info, Temp ctrl device info), Parameters settings (zvýraznené červeným rámčekom; podpoložky Running parameters, System parameters, Node parameters a položka pod nimi v červenom rámčeku, čiastočne odrezaná). Vpravo hore: Personal center. Sekcia Network port parameters(ETH2) s tlačidlom Set: IP address, Subnet mask, Gateway v červenom rámčeku (maska vyzerá ako 255.255.255.0). Sekcia Network port parameters(ETH1) s tlačidlom Set: IP address: 192.168.1.100; Subnet mask: 255.255.255.0; Gateway: 192.168.1.1 (v červenom rámčeku). Sekcia Port settings s tlačidlom Set: HTTP port num: 80 (rozsah uvedený v zátvorkách).
Textový popis tohto obrázka

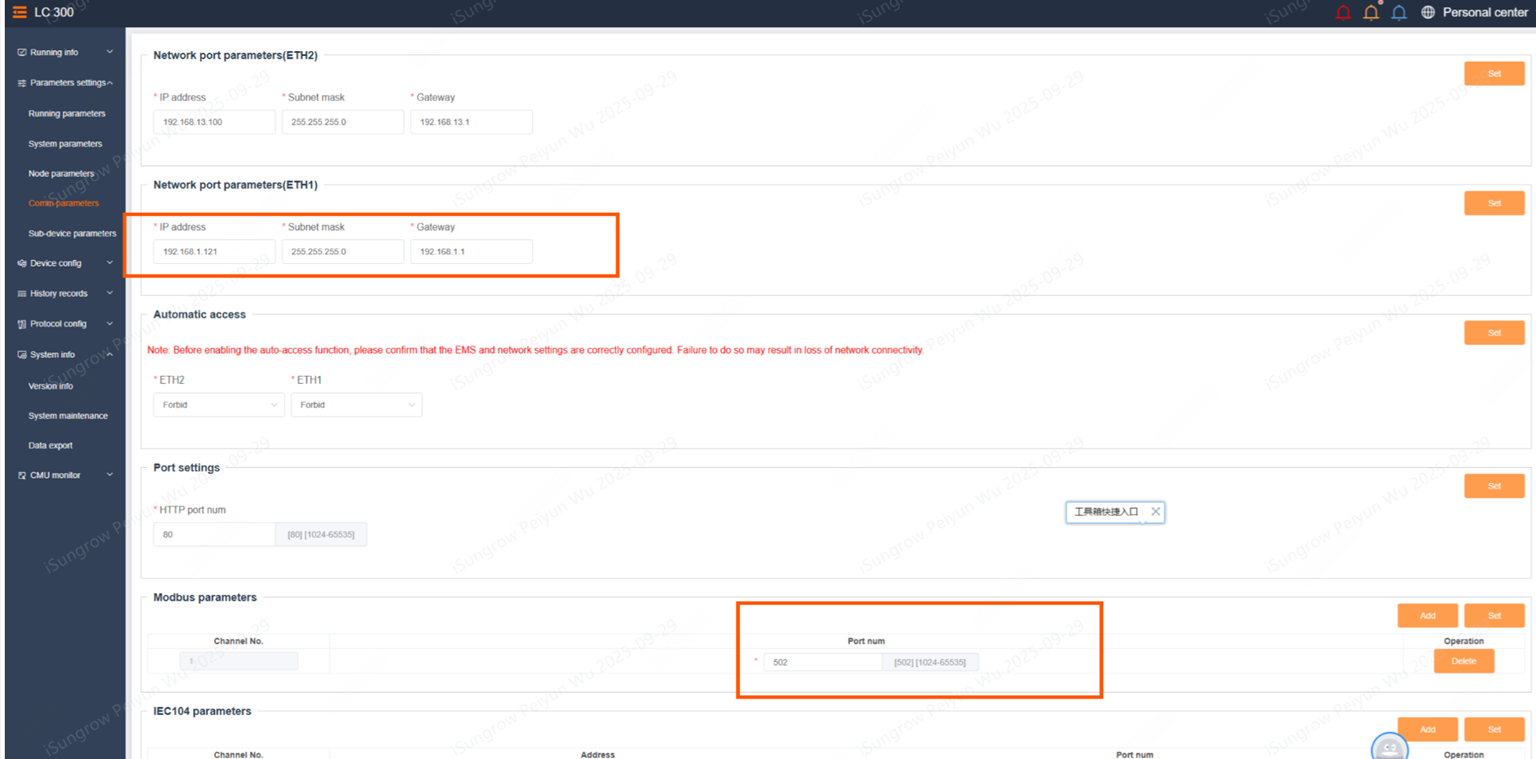

Snímka obrazovky webového rozhrania LC 300, stránka komunikačných parametrov (text je veľmi malý). Ľavé menu s Running info, Parameters settings (podpoložky, jedna zvýraznená oranžovou), Device config, Protocol config, System info a ďalšími. Vpravo hore: Personal center. Sekcie zhora: Network port parameters(ETH2) s tlačidlom Set; Network port parameters(ETH1) s poľami IP address, Subnet mask, Gateway v oranžovom rámčeku; Automatic access s červenou poznámkou o zapnutí funkcie automatického prístupu a dvoma rozbaľovacími zoznamami; Port settings s poľom pre číslo portu a rozbaľovacím zoznamom vpravo; Modbus parameters s tabuľkou (stĺpce zahŕňajú Channel No, Port num, Operation) a poľom Port num v oranžovom rámčeku; pod ním ďalšia sekcia (IEC104 parameters). Tlačidlá Set sú oranžové pri každej sekcii.
4.3 Nastavenie systémových parametrov

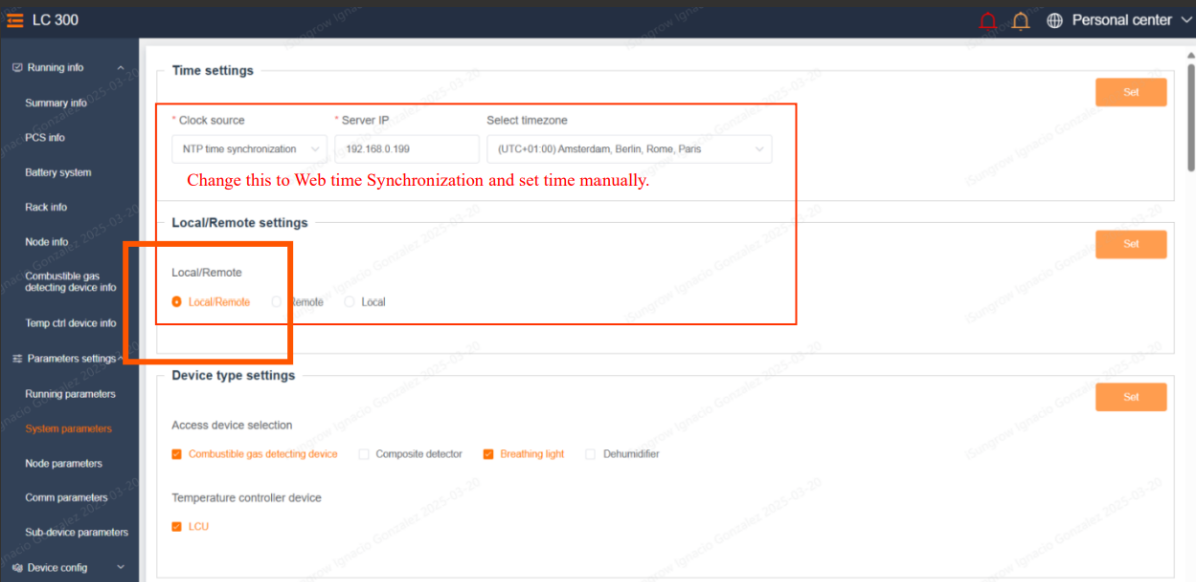

Prejdite do System Parameters a nastavte lokálne/vzdialené riadenie na Local/Remote. Zmeňte nastavenie času na Web Time Synchronization a čas nastavte ručne.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania LC 300, stránka System parameters. Ľavé menu: Running info (Summary info, PCS info, Battery system, Rack info, Node info, Combustible gas detecting device info, Temp ctrl device info), Parameters settings (Running parameters, System parameters zvýraznená oranžovou, Node parameters, Comm parameters, Sub device parameters), Device config. Vpravo hore: Personal center. Sekcia Time settings s tlačidlom Set: Clock source: NTP time synchronization; Server IP:; Select timezone: (UTC+01:00) Amsterdam, Berlin, Rome, Paris. Červene orámovaný rámček okolo týchto polí obsahuje červený text: Change this to Web time Synchronization and set time manually. Sekcia Local/Remote settings s tlačidlom Set: Local/Remote s možnosťami Local/Remote (vybraná, oranžová, v oranžovom rámčeku), Remote, Local. Sekcia Device type settings s tlačidlom Set: Access device selection: Combustible gas detecting device (začiarknuté), Composite detector (nezačiarknuté), tretia možnosť, Dehumidifier (nezačiarknuté); Temperature controller device: jedna možnosť.
5 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
6 Pridanie zariadenia Sungrow do Reduxi
Podľa týchto krokov pridáte nové zariadenie Sungrow alebo upravíte existujúce.
6.1 Základné nastavenia
Prihláste sa lokálne do Reduxi Configurator na kontroléri (pozrite Bod 5) a kliknite na + Add device.
Textový popis tohto obrázka
Snímka obrazovky hornej časti ľavého menu Reduxi Configurator. Logo: reduxi Configurator. Devices (rozbalené, znamienko mínus) obsahuje iba tlačidlo + Add device (v rámčeku). Pod tým: Strategies (+), Utility Rate Plan, Settings (+).
V prvom kroku definujte základné nastavenia.

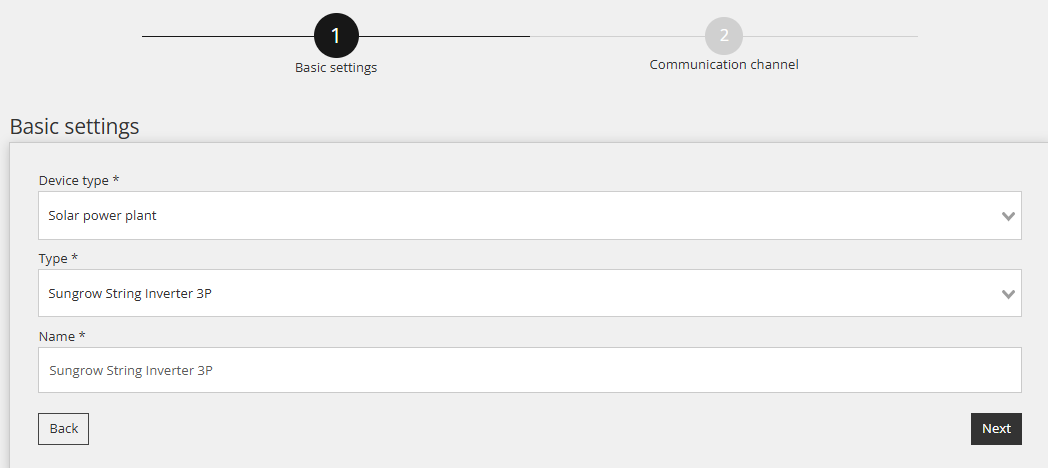

Stringový alebo hybridný menič Sungrow
- Device type:
Solar Power PlantaleboHybrid, podľa systému - Type:
Sungrow string/hybrid inverter 3p - Name: názov podľa vášho výberu
Textový popis tohto obrázka
Snímka obrazovky sprievodcu Reduxi Configurator, krok 1 Basic settings (krok 2 Communication channel je zosivený). Nadpis: Basic settings. Polia: Device type *: Solar power plant (rozbaľovací zoznam); Type *: Sungrow String Inverter 3P (rozbaľovací zoznam); Name *: Sungrow String Inverter 3P (textové pole). Tlačidlá: Back (vľavo), Next (vpravo, tmavé).

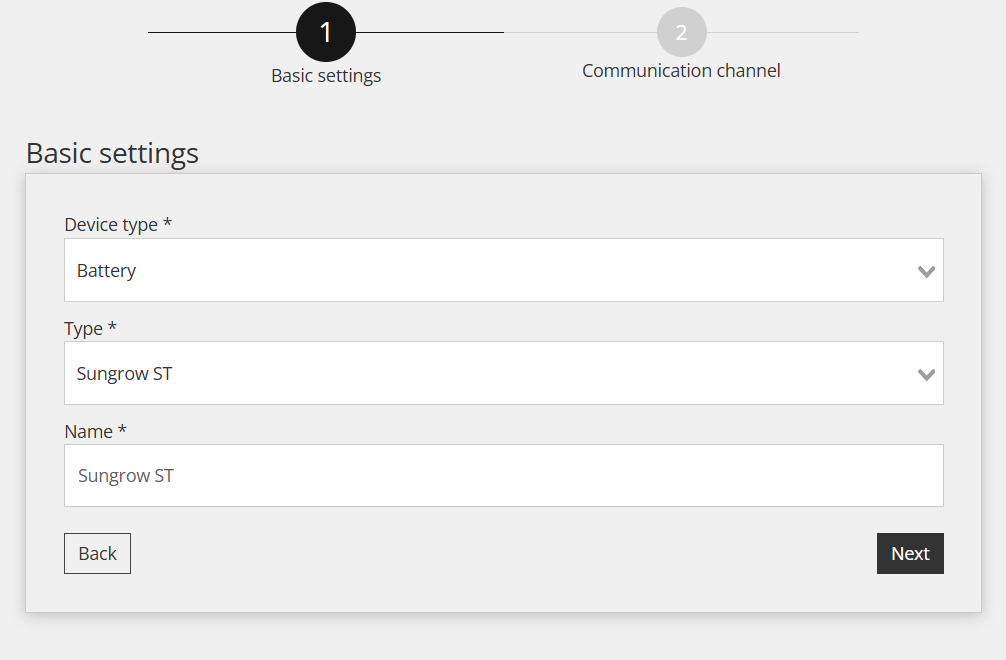

Sungrow ESS C&I (séria batérií ST)
- Device type:
Battery - Type:
Sungrow ST - Name: názov podľa vášho výberu
Textový popis tohto obrázka
Snímka obrazovky sprievodcu Reduxi Configurator, krok 1 Basic settings (krok 2 Communication channel je zobrazený zosivene). Nadpis: Basic settings. Polia: Device type *: Battery (rozbaľovací zoznam); Type *: Sungrow ST (rozbaľovací zoznam); Name *: Sungrow ST (textové pole). Tlačidlá: Back (vľavo), Next (vpravo, tmavé).
Kliknite na Next.
6.2 Nastavenia komunikácie
V druhom kroku definujte komunikačný kanál medzi Reduxi Controllerom a zariadením Sungrow.
Stringový alebo hybridný menič Sungrow
| Parameter | Hodnota |
|---|---|
| Pripojenie | TCP |
| IP | IP adresa meniča |
| Modbus ID | Modbus ID z WiNet-S/S2 alebo Data Logger (pozrite bod 3) |
Textový popis tohto obrázka
Snímka obrazovky sprievodcu Reduxi Configurator, krok 2 Communication channel (krok 1 je Basic settings). Nadpis: Communication channel and device configuration. Polia: Connection *: TCP/IP (rozbaľovací zoznam, v červenom rámčeku spolu s poľom IP); IP *: prázdne; Port *: 502; Modbus unit ID *: 1 (v druhom červenom rámčeku). Tlačidlá: Back (vľavo), Test communication a Done (vpravo).

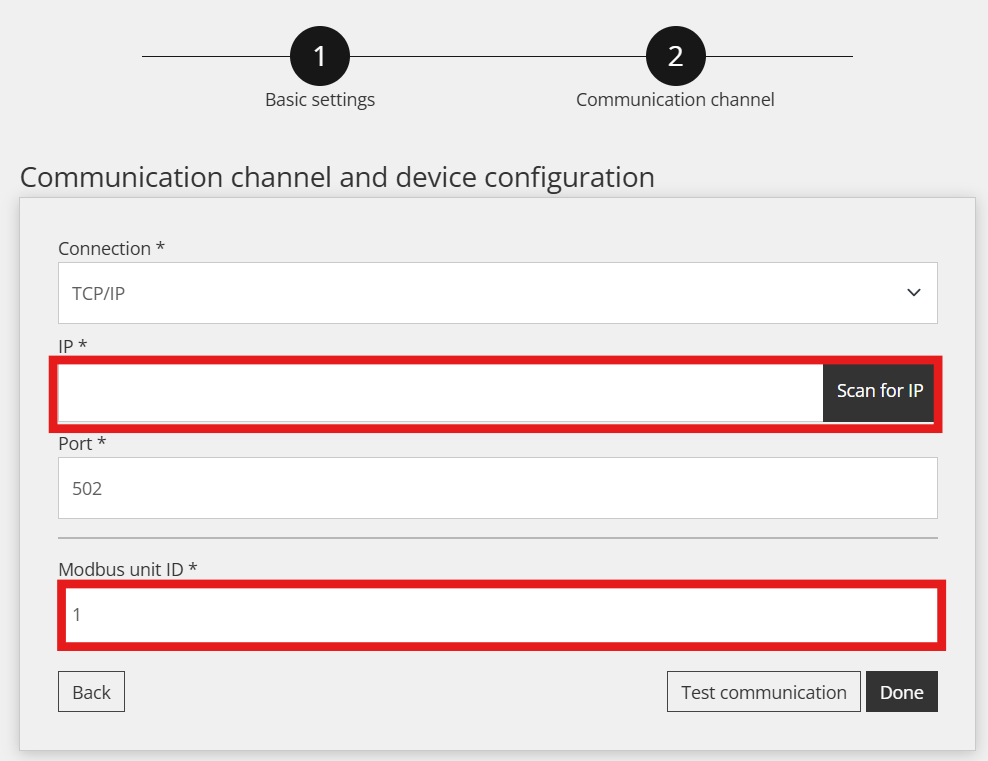

Sungrow ESS C&I (séria batérií ST)
| Parameter | Hodnota |
|---|---|
| Pripojenie | TCP/IP |
| IP | IP adresa LC300. Kliknutím na Scan for IP ju nájdete. |
| Modbus ID | Modbus ID z webového rozhrania LC300 |
Textový popis tohto obrázka

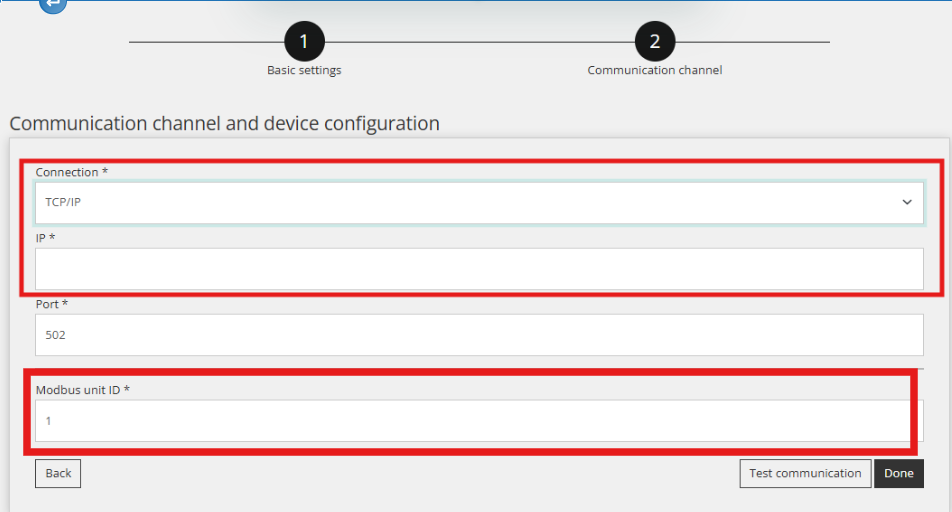

Snímka obrazovky sprievodcu Reduxi Configurator, krok 2 Communication channel (krok 1 je Basic settings). Nadpis: Communication channel and device configuration. Polia: Connection *: TCP/IP (rozbaľovací zoznam); IP *: prázdne, s tmavým tlačidlom Scan for IP na pravom konci (pole IP a tlačidlo sú v červenom rámčeku); Port *: 502; Modbus unit ID *: 1 (v druhom červenom rámčeku). Tlačidlá: Back (vľavo), Test communication a Done (vpravo).
6.3 Test komunikácie

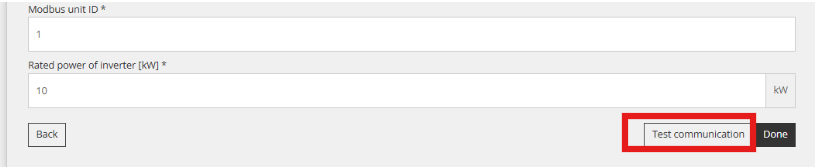

Pod komunikačnými parametrami kliknite na Test communication. Overí, či funguje pripojenie Modbus. Test jednorazovo prečíta údaje zo zariadenia a nič neuloží. Ak test uspeje, kliknite na Done: zariadenie vytvorí až Done.
Textový popis tohto obrázka
Snímka obrazovky spodnej časti formulára zariadenia v Reduxi Configurator. Polia: Modbus unit ID *: 1; Rated power of inverter (kW) *: 10 (jednotka kW zobrazená vpravo). Tlačidlá: Back (vľavo dole), Test communication a Done (vpravo dole). Červený rámček zvýrazňuje tlačidlo Test communication.

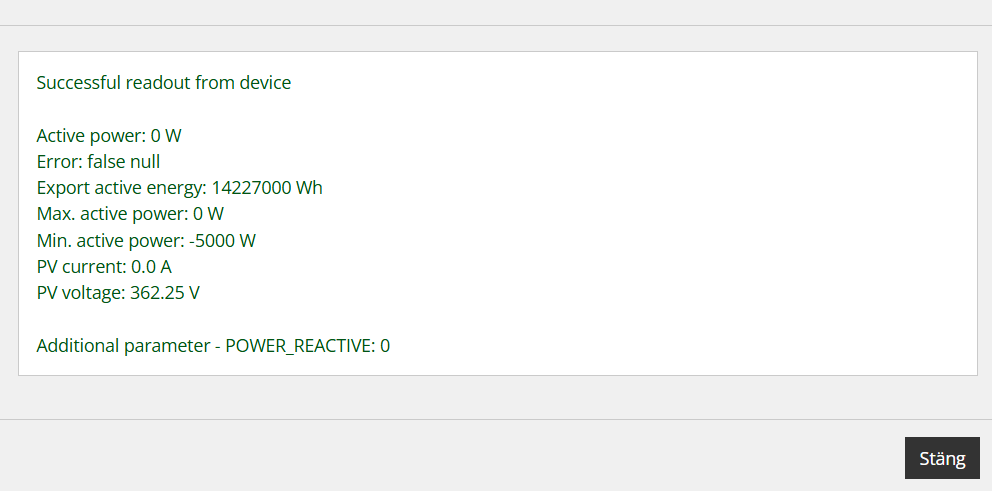

Test vráti jeden z dvoch výsledkov:
Textový popis tohto obrázka
Snímka obrazovky dialógu s výsledkom so zeleným textom: Successful readout from device. Riadky: Active power: 0 W; Error: false null; Export active energy: 14227000 Wh; Max. active power: 0 W; Min. active power: -5000 W; PV current: 0.0 A; PV voltage: 362.25 V; Additional parameter - POWER_REACTIVE: 0. Tlačidlo vpravo dole: Stäng [po švédsky Zavrieť].
Textový popis tohto obrázka
Snímka obrazovky dialógu s názvom Test communication so zatváracím krížikom vpravo hore. Správa červeným textom: Unable to communicate with device. Tmavé tlačidlo vpravo dole: Close.
7 Kontrola nameraných hodnôt
7.1 Last measurements
Po nadviazaní komunikácie skontrolujte hodnoty v časti Devices – Sungrow – Last Measurements v Reduxi Configurator ako ďalší test.
Textový popis tohto obrázka

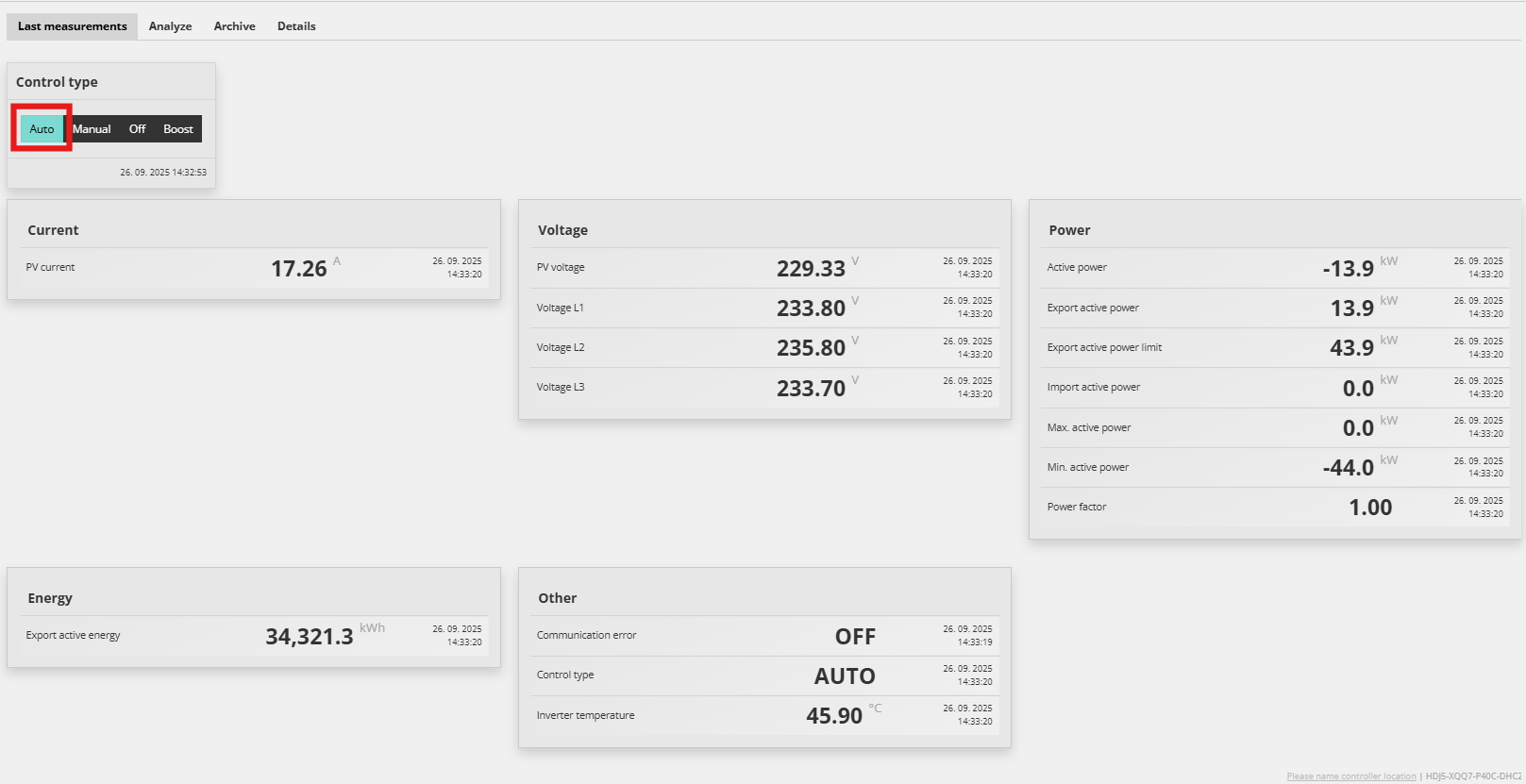

Snímka obrazovky stránky zariadenia v Reduxi Configurator, karta Last measurements (ďalšie karty: Analysis, Archive, Details). Rámček Control type so štyrmi tlačidlami: Auto (vybrané, svetlomodré, v červenom rámčeku), Manual, Off, Boost. Karty s riadkami hodnôt; popisy riadkov sú veľmi malé. Karta Current: jedna hodnota 17.26. Karta Voltage: 229.33; 233.80; 235.80; 233.70. Karta Power: -13.9; 13.9; 43.9; 0.0; 0.0; -44.0; 1.00. Karta Energy: 34,321.3. Karta Other: OFF; AUTO; 45.90. Každá hodnota má vpravo malú časovú značku s dátumom a časom.
7.2 Zapnutie riadenia cez Reduxi
Pre pokročilé riadenie batérie a meniča začleňte zariadenie do stratégie Reduxi. V časti Devices – Sungrow v Reduxi Configurator nastavte control type na AUTO. Až potom príkazy stratégie ovplyvňujú menič.
Ak chcete dosiahnuť maximálnu flexibilitu a zníženie nákladov na energiu pri dynamických cenách a dynamických tarifách, definujte stratégiu podľa postupu v Stratégie pre Reduxi Controller.
Keď zariadenie pridáte, môžete ho sledovať a riadiť aj cez aplikáciu Reduxi.
✓ Zhrnutie
Príprava (body 1 – 2): Skontrolujte návody výrobcu. Vyberte spôsob pripojenia: WiNet-S/S2 alebo Data Logger pre stringové a hybridné meniče, LC300 pre batérie ST.
Sungrow (body 3 – 4): Otvorte Modbus TCP na porte 502 a poznačte si Modbus ID zariadenia. Pri batérii ST nastavte na LC300 IP adresu, masku podsiete a bránu.
Pridanie do Reduxi (body 5 – 6): Prihláste sa do Configuratora, pridajte zariadenie, zadajte IP a Modbus ID, spustite Test communication a kliknite na Done.
Spustenie (bod 7): Skontrolujte posledné merania a nastavte control type na AUTO.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Test communication zlyhá pri pripojení cez WiNet-S/S2 alebo iSolarCloud | Modbus TCP nie je otvorený. Zapnite port 502 v časti System – Forwarding Configuration vo webovom rozhraní WiNet, alebo nastavte Modbus TCP 502 Port on/off na open v iSolarCloud (pozrite bod 3). |
| Test communication zlyhá, hoci je port 502 otvorený | Skontrolujte Modbus ID. Zistite Forwarding Modbus ID v časti Device – Device List a rovnakú hodnotu zadajte v Reduxi Configurator. |
| LC300 nie je dostupný | Skontrolujte IP address, Subnet mask a Gateway v časti Parameter Settings – Comm Parameters (pozrite bod 4). V Configuratore kliknite na Scan for IP a nájdite LC300. |
| Príkazy stratégie nemajú žiadny účinok | Nastavte control type zariadenia na AUTO (pozrite bod 7). Pri batérii ST skontrolujte, či je nastavenie lokálne/vzdialené na LC300 Local/Remote (pozrite bod 4). |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
