Znížte náklady na energiu až o 70 %: Reduxi integruje SolaX Power X1/X3 Hybrid Inverters G4/Pro/Ultra cez Modbus TCP/IP alebo RTU.

1. Solax Firmware

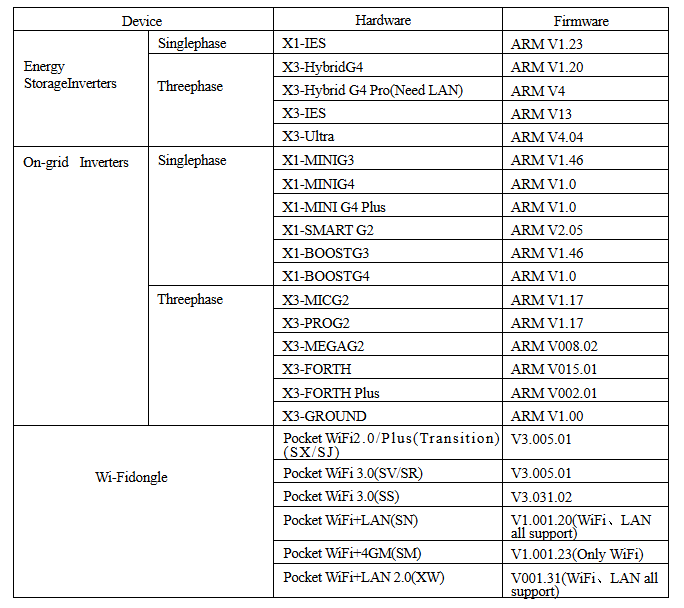

Poznámka: Invertor musí mať najnovšiu aktualizáciu firmvéru. Ak to chcete urobiť, kontaktujte priamo podporu spoločnosti Solax Power na
2. Fyzické pripojenie
2.1 Modbus TCP/IP
Symbolický obrázok celého pripojenia od regulátora Reduxi k invertoru je zobrazený nižšie:
Poznámka: Na nastavenie pripojenia cez Modbus TCP potrebujete buď WiFi 3.0 alebo WiFi & LAN 3.0 Dongle
2.2 Modbus RTU
Symbolický obrázok celého pripojenia od regulátora Reduxi k invertoru je zobrazený nižšie:
2.2.1 Schémy zapojenia:
3. Pridať SolaX X1/X3 Hybrid Inverter do systému Reduxi
Po pripojení Reduxi a SolaX Hybrid Inverter ho môžete zaregistrovať ako nové zariadenie.
3.1 Vyberte možnosť Pridať zariadenie
Najprv sa prihláste do lokálneho konfigurátora Reduxi a pridajte nové zariadenie kliknutím na tlačidlo „Pridať zariadenie“.
3.2 Vyberte možnosť SolaX Power Hybrid Inverter
Závisí to od toho, ktorý invertor máte. Ak máte jednofázový invertor (X1), vyberte... Ak máte nainštalovaný trojfázový invertor, vyberte X3.

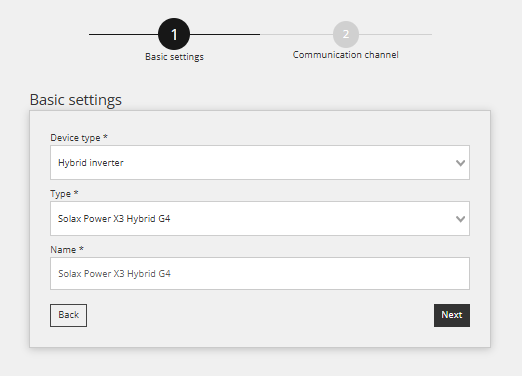

V prvom kroku sa definujú základné nastavenia:
- Vyberte Typ zariadenia: Hybrid Inverter,
- Vyberte Typ: SolaX Power X1 alebo X3 Hybrid,
- Pomenujte zariadenie podľa želania, napríklad: Solax Power X3 Hybrid G4

3.3 Konfigurácia zariadenia pre komunikačný kanál
Druhý krok zahŕňa konfiguráciu komunikačného kanála, ktorý je nevyhnutný pre správnu komunikáciu Modbus communication. V tomto kroku sa vytvorí komunikačné prepojenie medzi regulátorom Reduxi a invertorom Solax Power.
Môžete si vybrať medzi pripojením TCP/IP alebo RTU (v závislosti od použitého zariadenia)

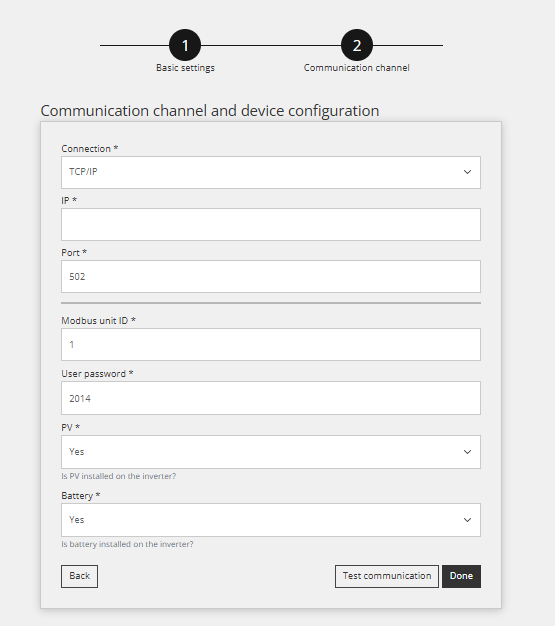

3.3.1 Modbus TCP
- Pripojenie: TCP/IP
- IP: Zadajte IP adresu invertora Solax Power
- Port: 502
- ID jednotky Modbus: Toto je rovnaké ID, aké je nastavené na invertore (ako predvolené 1)
- Používateľské heslo: Je to rovnaký PIN kód ako pre displej na invertore (napríklad 2014)
- PV: je nainštalovaný PV? Áno alebo Nie
- Batéria: je nainštalovaná batéria? Áno alebo Nie

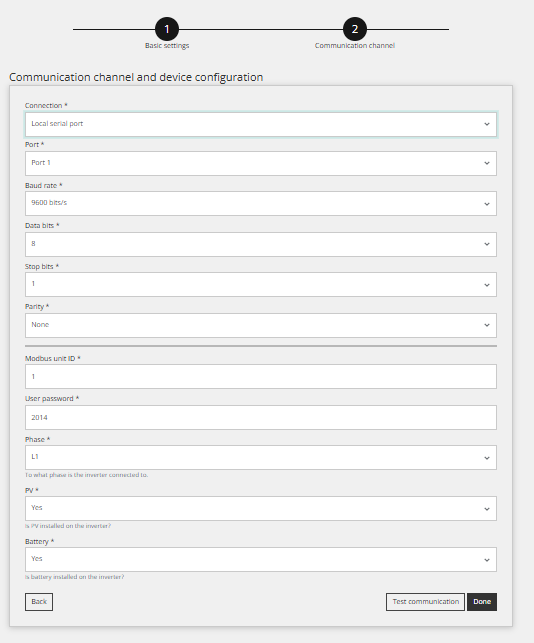

3.3.2 Modbus RTU
- Pripojenie: Miestny port
- Port: 1
- Prenosová rýchlosť: 9600
- Dátové bity: 1
- Stop bity: 1
- Parita: Žiadna
- ID jednotky Modbus: 1 (rovnaké ID ako invertor)
- Používateľské heslo: Je to rovnaký PIN kód ako pre displej na invertore (napríklad 2014)
- PV: je nainštalovaný PV? Áno alebo Nie
- Batéria: je nainštalovaná batéria? Áno alebo Nie
3.4 Testovacia komunikácia
Pod všetkými poliami komunikačného kanála uvedenými v predchádzajúcom kroku sa nachádza tlačidlo „Testovacia komunikácia“.
Toto tlačidlo slúži na overenie, či komunikácia Modbus medzi zariadeniami funguje správne.
Úspešná odpoveď (príklad):
Neúspešná odpoveď (príklad):
V tomto prípade skontrolujte nastavenia, zapojenie a skúste znova.
3.5 Údaje zo zariadenia
Táto časť vám ukáže, ako skontrolovať namerané hodnoty zariadenia a či správne komunikuje. Toto sa dá urobiť v časti "Zariadenia /SolaX Power Inverter /Posledné meranie."
Pre pokročilé ovládanie integrujte zariadenie do režimov optimalizácie systému Reduxi.
V časti Zariadenia/SolaX Power Inverter v konfigurátore Reduxi musí byť typ ovládania nastavený na AUTO, aby príkazy pre stratégiu ovplyvňovali batériu.
Na dosiahnutie maximálnej flexibility a zníženia nákladov na energiu s ohľadom na dynamické ceny a dynamické tarify postupujte podľa pokynov na definovanie stratégie na tomto odkaze: Stratégie pre radič Reduxi.
Po úspešnom pridaní zariadenia ho možno monitorovať a ovládať prostredníctvom aplikácie Reduxi.
