Ako pripojiť tepelné čerpadlo Nibe cez Reduxi Gateway
Pripojte tepelné čerpadlá Nibe k Reduxi Gateway cez kontakty SG-ready a ušetrite až 30 % nákladov na energiu: dynamické riadenie prispôsobí tepelné čerpadlo kolísajúcim cenám energie.
Textový popis tohto obrázka
Fotografia vysokého voľne stojaceho vnútorného modulu tepelného čerpadla na bielom pozadí. Svetlosivá a strieborná skriňa s tmavšou prednou ľavou hranou, čierny sokel dole a malý tmavý znak loga vľavo hore na prednej strane. Žiadny čitateľný text.
1 Príprava pripojenia
1.1 Technická dokumentácia
Dokumentácia k tepelným čerpadlám Nibe série S:
- Nibe VVM S320: stránka produktu – informácie o produkte a dokumenty na stiahnutie (po švédsky)
- Nibe VVM S320: návod na obsluhu (PDF) – návod na obsluhu (Användarhandbok)
- Nibe VVM S320: datasheet (PDF) – datasheet (Produktblad)
1.2 Potrebné komponenty
Reduxi Controller s tepelným čerpadlom Nibe prepájajú dva komponenty Reduxi:
- Reduxi Controller
- Zariadenie Reduxi Gateway s 3 prúdovými senzormi (30:1A) (CT)
- Kábel UTP, len pre pripojenie gatewayu po kábli (LAN)
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
Najprv pridajte zariadenie Reduxi Gateway do Reduxi Controlleru. Gateway potom riadi prevádzkové režimy tepelného čerpadla. Pripojenie je bezdrôtové (WLAN) alebo po kábli UTP (LAN). Viac o tom: Pripojenie gatewayu k controlleru.
Gateway meria prúd v každej fáze tepelného čerpadla pomocou 3 prúdových senzorov (30:1A). Jeho dva reléové výstupy posielajú signály na kontakty SG-ready a nastavujú prevádzkový režim tepelného čerpadla.
2 Pripojenie Reduxi Gateway a tepelného čerpadla

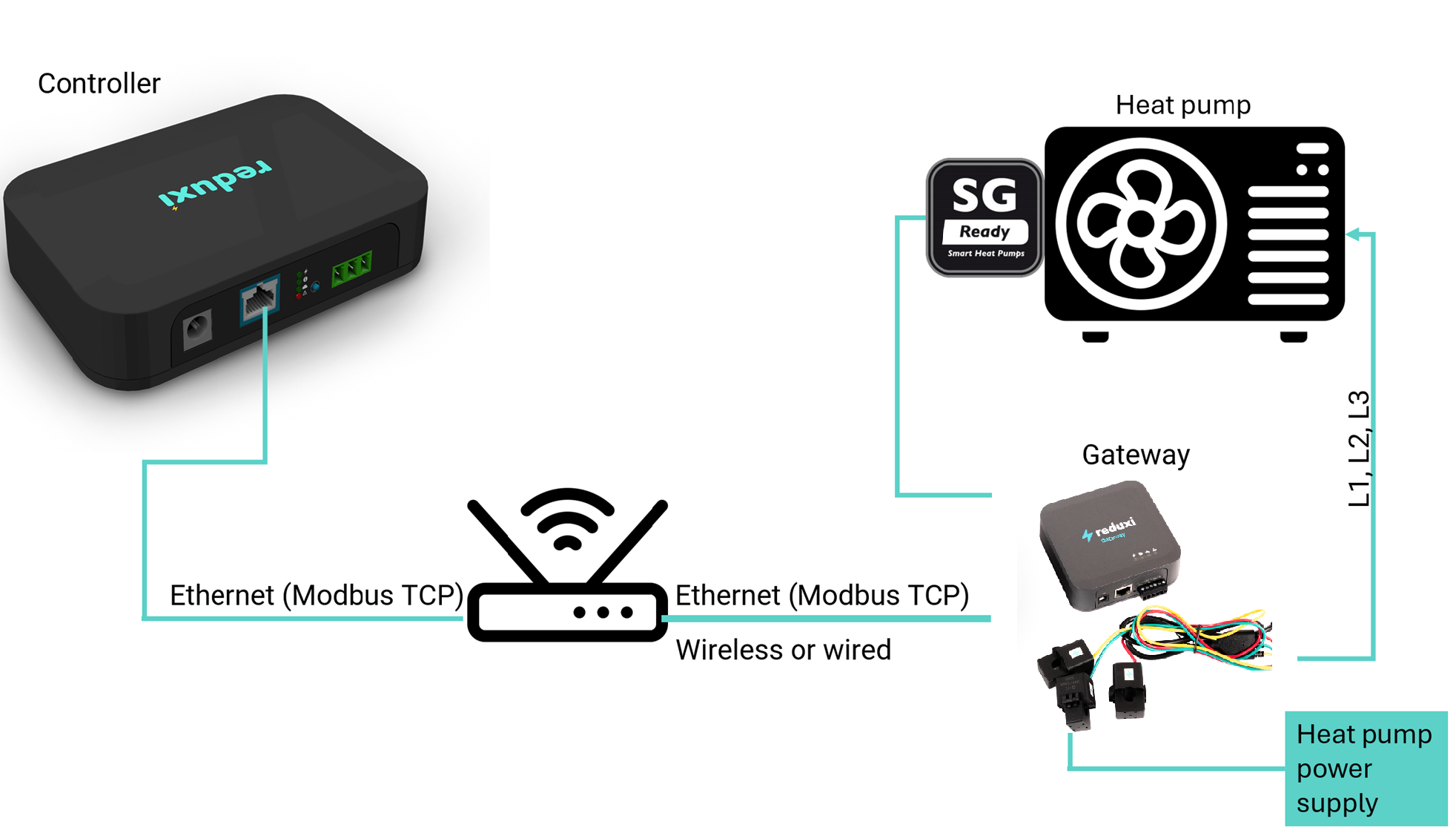

2.1 Schéma pripojenia zariadení Reduxi a Nibe
Fyzické pripojenie medzi Reduxi Gateway a Nibe má dva kroky:
- Pripojte relé Reduxi Gateway ku kontaktom SG-ready na Nibe (bod 2.2).
- Pripojte prúdové senzory (CT) Reduxi Gateway na fázy L1, L2 a L3 (bod 2.3).
Textový popis tohto obrázka
Schéma pripojenia na bielom pozadí. Vľavo hore: čierna škatuľka Reduxi s popisom Controller so sieťovým portom a zelenou svorkou. Hore v strede a vpravo: čierna ikona vonkajšej jednotky tepelného čerpadla s ventilátorom, s popisom Heat pump, a s políčkom s logom SG Ready na jej ľavej strane. V strede: ikona routera so symbolom Wi-Fi. Vpravo v strede: sivá škatuľka Reduxi s popisom Gateway s prúdovými klieštikmi a farebnými vodičmi. Azúrové čiary: Controller – router s popisom Ethernet (Modbus TCP); router – Gateway s popisom Ethernet (Modbus TCP) a poznámkou Wireless or wired; Gateway – políčko SG Ready (čiara vedie hore a vľavo k strane tepelného čerpadla); zvislá čiara od tepelného čerpadla dole ku Gateway s popisom L1, L2, L3; čiara od prúdových klieštikov Gatewayu k azúrovému políčku s popisom Heat pump power supply.
2.2 Pripojenie relé gatewayu ku kontaktom SG-ready na Nibe
Najprv nájdite kontakty SG-ready na doske plošných spojov tepelného čerpadla. Použite návod na obsluhu vášho konkrétneho zariadenia Nibe.

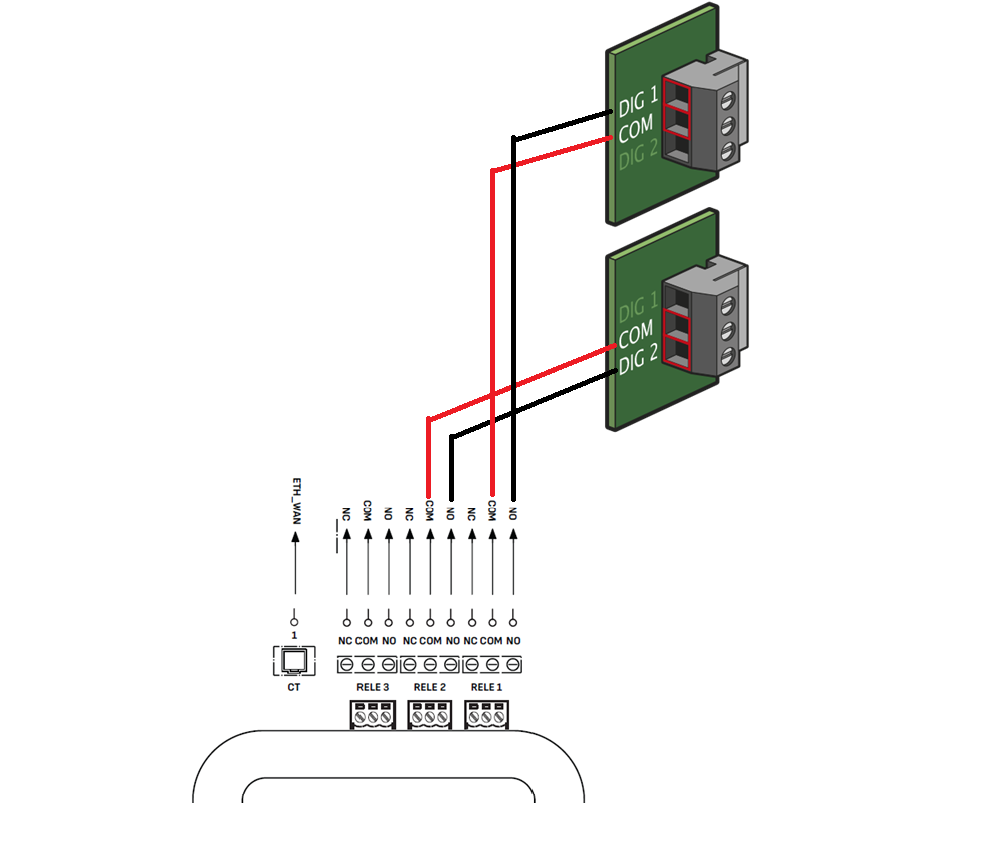

Obrázok ukazuje, ako pripojiť kontakty SG-ready k Reduxi Gateway.
Textový popis tohto obrázka
Schéma zapojenia. Vpravo hore: dve zelené dosky plošných spojov, každá so sivou skrutkovacou svorkovnicou s tromi označenými pozíciami; horná doska DIG 1, COM, DIG 2; dolná doska DIG 1, COM, DIG 2. Z každej dosky vedie čierny a červený vodič dole a doľava k svorkám relé na gatewayi dole. Dole: svorkovnica gatewayu nakreslená zhora so šípkami smerujúcimi hore od každej svorky. Popisy zľava: CT (zásuvka prúdového transformátora, označená štvorcom), potom tri skupiny relé, každá so svorkami NC, COM, NO, s konektorovými blokmi označenými RELE 3, RELE 2, RELE 1 pod nimi. Vodiče končia na svorkách v skupinách RELE 2 a RELE 1 (tieto popisy sú zvýraznené tučným písmom). Obrys skrinky gatewayu je úplne dole.
| Kontakt relé Reduxi Gateway | Kontakt tepelného čerpadla Nibe |
|---|---|
| Relé 1, kontakt NO (Smart Grid Ready 1) | DIG 1 |
| Relé 1, kontakt COM | Kontakt COM patriaci k relé 1 na tepelnom čerpadle |
| Relé 2, kontakt NO (Smart Grid Ready 2) | DIG 2 |
| Relé 2, kontakt COM | Kontakt COM patriaci k relé 2 na tepelnom čerpadle |
2.3 Pripojenie prúdových senzorov
Prúdové senzory merajú prúd tepelného čerpadla. Poskytujú okamžitú spotrebu tepelného čerpadla. Napätie pochádza z Reduxi Controlleru. Ak nie je k dispozícii, použije sa predvolené napätie 230 V.
Prúdové senzory (CT) sú súčasťou sady Reduxi Gateway.
Textový popis tohto obrázka
Fotografia Reduxi Gateway s prúdovými senzormi na bielom pozadí. Hore: tmavosivé štvorcové zariadenie s logom reduxi (blesk a slovo reduxi) a modrým slovom Gateway na prednej strane; štyri malé kontrolky hore; na prednej hrane okrúhla napájacia zásuvka, sieťový port RJ45 a 6-pólová skrutkovacia svorkovnica. Pod ním: tri čierne klieštinové prúdové transformátory (delené jadro), každý s malým modro-bielym štítkom s logom; jeden senzor má malý potlačený text. Tenké káble červenej, zelenej, žltej a čiernej farby vedú zo senzorov, sú zviazané sťahovacou páskou a končia v malom čiernom konektore vpravo hore.
Každý prúdový senzor obopína jeden fázový vodič (L1, L2, L3) tepelného čerpadla:
Textový popis tohto obrázka
Fotografia pohľadu do otvorenej modrej kovovej skrine. Tri modré prúdové senzory s deleným jadrom sú naskladané vľavo, každý je nasadený okolo vodiča. Okolo nich je veľa káblov: biele, sivé, modré, žlto-zelené a čierne vodiče, modrý sieťový kábel, oranžová vodičová spojka v strede a svorkovnica vpravo dole. Vľavo dole sú vidieť podlahové dlaždice. Nie je čitateľný žiadny text ani označenie.
3 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
4 Pridanie tepelného čerpadla do Reduxi
Podľa týchto krokov pridáte nové tepelné čerpadlo alebo upravíte existujúce.
4.1 Základné nastavenia
Prihláste sa lokálne do Reduxi Configurator na controlleri (pozrite bod 3) a stlačte tlačidlo Add device.
Textový popis tohto obrázka
Snímka obrazovky ľavého bočného panela Reduxi Configurator. Hore: logo reduxi s textom CONFIGURATOR. Zbalené sekcie: Devices (ikona plus) a Strategies (ikona plus). Pod nimi dve tlačidlá vedľa seba: Add device (ikona plus, označené modrým zvýrazňovacím rámikom) a Add strategy (ikona plus). Pod nimi dve položky: Settings a Profile. Oblasť vpravo od bočného panela je prázdna biela.

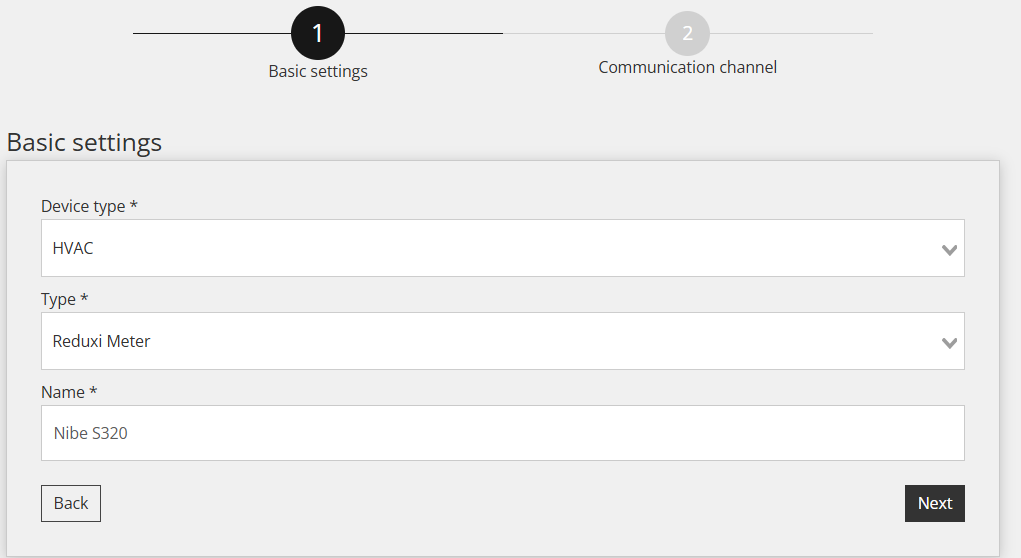

V prvom kroku (základné nastavenia) vyberte základné parametre zariadenia:
- Device type:
HVAC - Type:
Reduxi Meter - Názov: názov podľa modelu, napríklad Nibe S320
Textový popis tohto obrázka
Snímka obrazovky sprievodcu Reduxi Configurator, krok 1 Basic settings (krok 2 Communication channel je zosivený). Nadpis: Basic settings. Polia: Device type *: HVAC (rozbaľovací zoznam); Type *: Reduxi Meter (rozbaľovací zoznam); Name *: Nibe a za ním kód modelu S320. Tlačidlá: Back (vľavo), Next (vpravo, tmavé).
Po zadaní všetkých údajov stlačte Next.
4.2 Nastavenia komunikácie
Nastavenia komunikácie majú tri časti:
- Komunikačný kanál
- Nastavenia prúdových senzorov (CT)
- Definícia signálov relé vo vzťahu ku kontaktom SG-ready

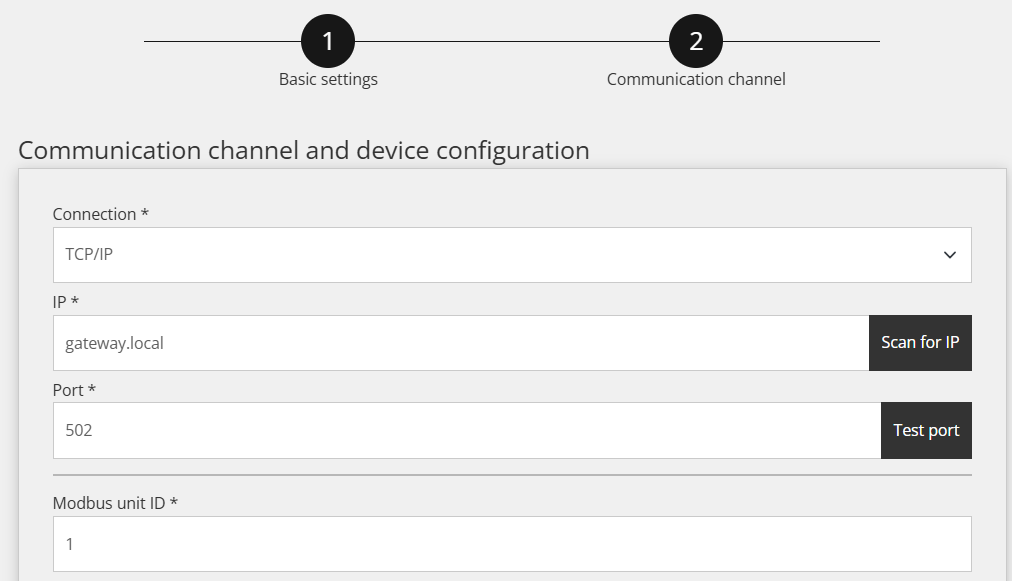

Časť 1: komunikačný kanál. Typ pripojenia TCP/IP, IP adresa Reduxi Gateway, port Modbus a Modbus unit ID. Tieto nastavenia sú predvolené. Nechajte ich tak, ako sú. Ak pripojenie zlyhá, kliknite na Scan for IP a nájdite IP adresu Reduxi Gateway.
Textový popis tohto obrázka
Snímka obrazovky sprievodcu Reduxi Configurator, krok 2 Communication channel (krok 1 je Basic settings), horná časť. Nadpis: Communication channel and device configuration. Polia: Connection *: TCP/IP (rozbaľovací zoznam); IP *: gateway.local, vpravo tmavé tlačidlo Scan for IP; Port *: 502, vpravo tmavé tlačidlo Test port; Modbus unit ID *: 1.

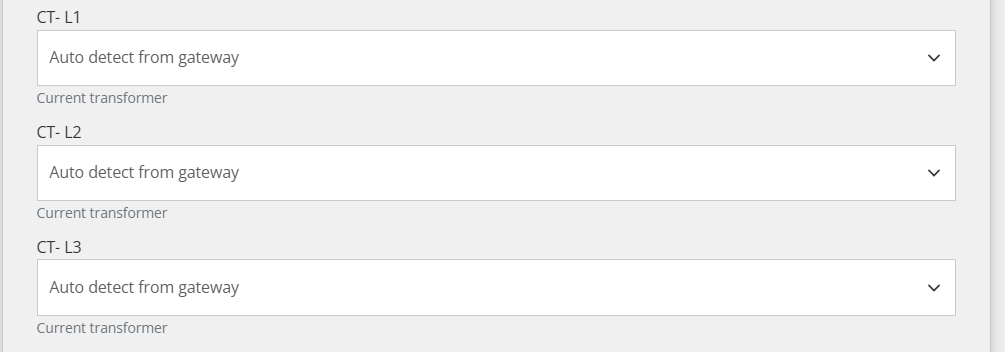

Časť 2: prúdové senzory. Vyberte Autodetect from Gateway.
Textový popis tohto obrázka
Snímka obrazovky troch rozbaľovacích polí z nastavení komunikačného kanála v Reduxi Configurator (časť 2). CT- L1: Auto detect from gateway (nápoveda: Current transformer). CT- L2: Auto detect from gateway (nápoveda: Current transformer). CT- L3: Auto detect from gateway (nápoveda: Current transformer).
Časť 3: signály relé. Tabuľka ukazuje prevádzkové režimy tepelného čerpadla:
| Prevádzkový režim Reduxi | Prevádzkový režim Nibe | Smart Grid Ready 1 | Smart Grid Ready 2 |
|---|---|---|---|
| OFF | Forced OFF | zapnuté (zopnuté) | vypnuté (rozopnuté) |
| ECO | Normálna prevádzka | vypnuté (rozopnuté) | vypnuté (rozopnuté) |
| ON | Zvýšený komfort | vypnuté (rozopnuté) | zapnuté (zopnuté) |
| BOOST | Forced ON | zapnuté (zopnuté) | zapnuté (zopnuté) |
Signály relé nastavte v Reduxi Configurator takto.

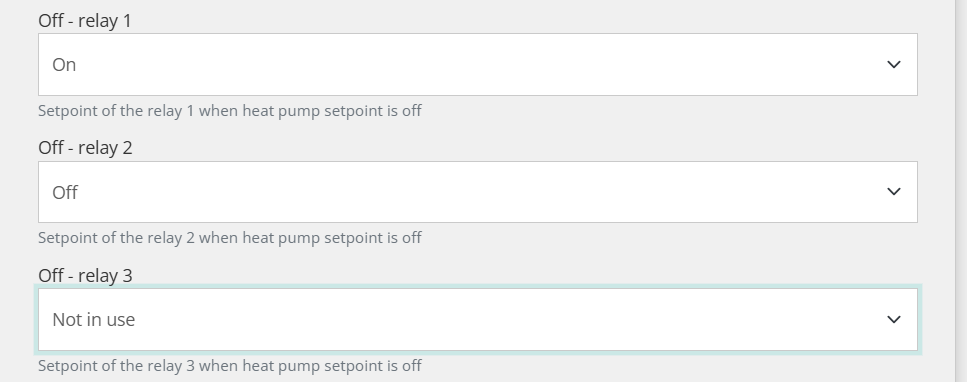

Režim Forced OFF (OFF v Reduxi)
Textový popis tohto obrázka
Snímka obrazovky troch rozbaľovacích polí z nastavení komunikácie v Reduxi Configurator. Off - relay 1: On (nápoveda: Setpoint of the relay 1 when heat pump setpoint is off). Off - relay 2: Off (nápoveda: Setpoint of the relay 2 when heat pump setpoint is off). Off - relay 3: Not in use (nápoveda: Setpoint of the relay 3 when heat pump setpoint is off); toto pole má zelené zvýraznené orámovanie.

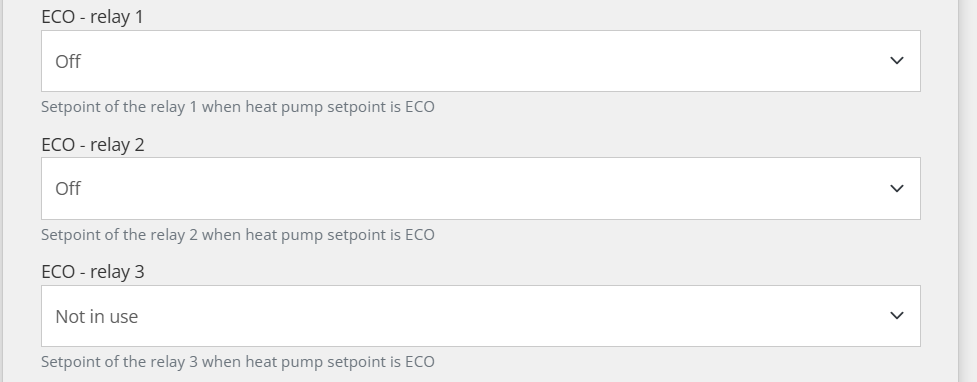

Režim normálnej prevádzky (ECO v Reduxi)
Textový popis tohto obrázka
Snímka obrazovky troch rozbaľovacích polí z nastavení komunikácie v Reduxi Configurator. ECO - relay 1: Off (nápoveda: Setpoint of the relay 1 when heat pump setpoint is ECO). ECO - relay 2: Off (nápoveda: Setpoint of the relay 2 when heat pump setpoint is ECO). ECO - relay 3: Not in use (nápoveda: Setpoint of the relay 3 when heat pump setpoint is ECO).

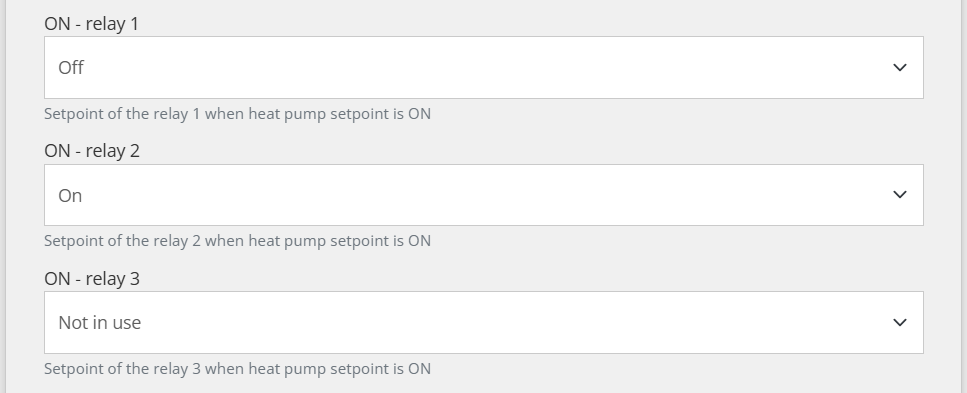

Režim Enhanced Comfort (ON v Reduxi)
Textový popis tohto obrázka
Snímka obrazovky troch rozbaľovacích polí z nastavení komunikácie v Reduxi Configurator. ON - relay 1: Off (nápoveda: Setpoint of the relay 1 when heat pump setpoint is ON). ON - relay 2: On (nápoveda: Setpoint of the relay 2 when heat pump setpoint is ON). ON - relay 3: Not in use (nápoveda: Setpoint of the relay 3 when heat pump setpoint is ON).

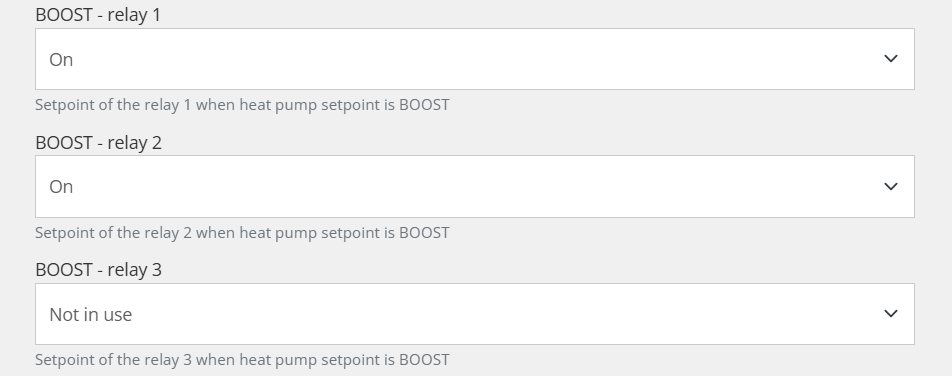

Režim Forced ON (BOOST v Reduxi)
Textový popis tohto obrázka
Snímka obrazovky troch rozbaľovacích polí z nastavení komunikácie v Reduxi Configurator. BOOST - relay 1: On (nápoveda: Setpoint of the relay 1 when heat pump setpoint is BOOST). BOOST - relay 2: On (nápoveda: Setpoint of the relay 2 when heat pump setpoint is BOOST). BOOST - relay 3: Not in use (nápoveda: Setpoint of the relay 3 when heat pump setpoint is BOOST).
4.3 Test komunikácie
Kliknite vpravo dole pod komunikačnými parametrami na Test communication. Test jednorazovo prečíta údaje zo zariadenia a nič neuloží. Ak test uspeje, kliknite na Done: zariadenie vytvorí až Done.
Textový popis tohto obrázka
Snímka obrazovky dolného riadka tlačidiel formulára v Reduxi Configurator. Vľavo: tlačidlo Back. Vpravo: tlačidlo "Test communication" označené modrým rámikom a tmavé tlačidlo Next napravo od neho.
Test vráti jeden z dvoch výsledkov:
Textový popis tohto obrázka
Snímka obrazovky dialógu v slovinčine s názvom "Test komunikacije" [Test komunikácie] s tlačidlom zatvorenia (x) vpravo hore. Zelený text: "Successful readout from device". Hodnoty: Active power: 28392 W; Current L1: 45.329 A; Current L2: 45.329 A; Current L3: 45.329 A; Import active energy: 0 Wh; Relay 1 state: false; Relay 2 state: false; Voltage L1: 231.0 V; Voltage L2: 232.0 V; Voltage L3: 233.0 V; Additional parameter - POWER_ACTIVE_L1: 9423; Additional parameter - POWER_ACTIVE_L2: 9464; Additional parameter - POWER_ACTIVE_L3: 9505. Tlačidlo vpravo dole: "Zapri" [Zavrieť].
Textový popis tohto obrázka
Snímka obrazovky dialógu s názvom Test communication (zatváracie x vpravo hore). Prvé pole: Unable to communicate with device. Druhé pole (červený text): Unable to communicate with 192.168.1.206 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 192.168.1.206 (192.168.1.206) 56(84) bytes of data. --- 192.168.1.206 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1062ms. Tmavé tlačidlo vpravo dole: Close.
5 Kontrola nameraných hodnôt
5.1 Posledné merania
Po nadviazaní komunikácie skontrolujte hodnoty v časti Devices – Nibe heat pump v Reduxi Configurator ako ďalší test.
Textový popis tohto obrázka
Snímka obrazovky stránky zariadenia Reduxi pre tepelné čerpadlo, karta Last measurements (karty: Last measurements, Analysis, Archive; vpravo hore rozbaľovací zoznam a ikona obnovenia). Horné dlaždice: "Control type" s tlačidlami Auto (tmavé) a Manual (zvýraznené tyrkysovou, vybrané); druhá dlaždica s radom štyroch malých tlačidiel, jedno zvýraznené tyrkysovou (malé popisy: Off.). Karta "Current": tri hodnoty 0.55, 0.57, 0.59 (popisy fáz a jednotky malé). Karta "Power": tri hodnoty 0.4, 0.0, 0.4. Karta "Energy": jedna hodnota 78.7. Karta "Other": riadky s hodnotami OFF, MANUAL, OFF, OFF, ON. Karta "Settings": hodnoty Voltage 246.00, 244.40, 246.30. Každá hodnota má malú časovú značku.
5.2 Zapnutie riadenia cez Reduxi
Pre pokročilé riadenie tepelného čerpadla začleňte zariadenie do stratégie systému Reduxi. V časti Devices – Nibe v Reduxi Configurator nastavte control type na AUTO. Až potom príkazy stratégie ovplyvňujú tepelné čerpadlo.
Ak chcete dosiahnuť maximálnu flexibilitu a zníženie nákladov na energiu pri dynamických cenách a dynamických tarifách, definujte stratégiu podľa postupu v Stratégie pre Reduxi Controller.
Keď zariadenie pridáte a skontrolujete hodnoty, môžete ho sledovať a riadiť aj v aplikácii Reduxi.
✓ Zhrnutie
Príprava (bod 1): Otvorte dokumentáciu Nibe. Zaobstarajte si Reduxi Controller a Reduxi Gateway s 3 prúdovými senzormi.
Tepelné čerpadlo Nibe (bod 2): Pripojte relé gatewayu ku kontaktom DIG 1 a DIG 2 s ich kontaktmi COM. Namontujte prúdové senzory na fázy L1, L2 a L3.
Pridanie do Reduxi (body 3 – 4): Prihláste sa do webového rozhrania Reduxi. Pridajte zariadenie s typom Reduxi Meter, nastavte signály relé a otestujte komunikáciu.
Spustenie (bod 5): Skontrolujte posledné merania. Nastavte control type na AUTO a definujte stratégiu.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Tepelné čerpadlo nemení režim | Skontrolujte zapojenie relé 1 na DIG 1 a relé 2 na DIG 2, každé s kontaktom COM (pozrite bod 2.2). Skontrolujte stavy relé pre daný režim (pozrite bod 4.2). Skontrolujte, či je control type nastavený na AUTO (pozrite bod 5.2). |
| Chýbajú hodnoty výkonu alebo sú nesprávne | Skontrolujte, či každý prúdový senzor obopína jeden fázový vodič L1, L2 alebo L3 (pozrite bod 2.3). Skontrolujte, či je vybraná možnosť Autodetect from Gateway (pozrite bod 4.2). |
| Gateway sa v nastaveniach komunikácie nenašiel | V nastaveniach komunikácie kliknite na Scan for IP (pozrite bod 4.2). Najprv pridajte Reduxi Gateway do Reduxi Controlleru, bezdrôtovo (WLAN) alebo káblom UTP (LAN). |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
