Ako pripojiť solárny menič s väzbou na AC (hybridný menič Deye, doplnková PV na porte GEN) k Reduxi Controller
Nastavenia pre hybridný menič Deye s doplnkovým PV meničom s väzbou na AC na porte GEN.

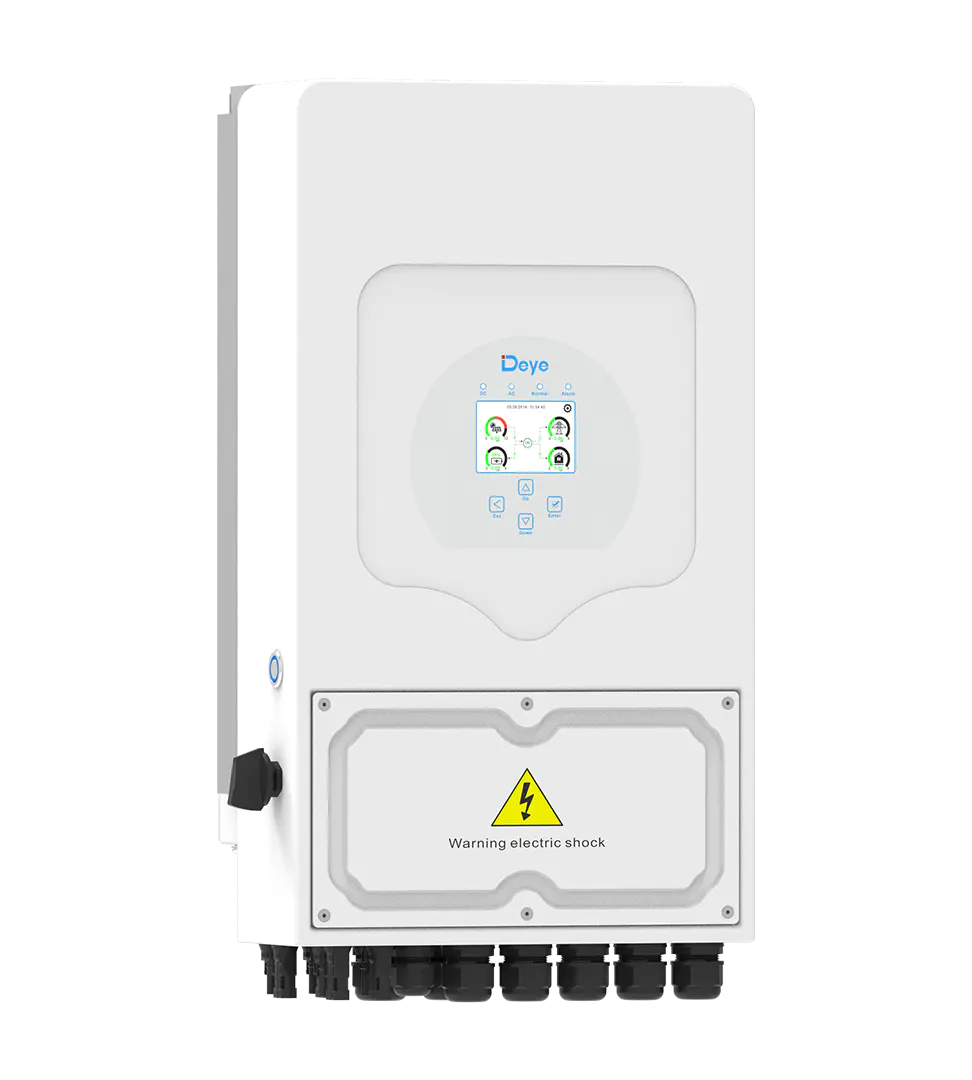

Textový popis tohto obrázka
Fotografia bieleho nástenného hybridného meniča s logom 'Deye' na prednej strane. Má okrúhly panel displeja s malou farebnou obrazovkou a dotykovými tlačidlami pod logom a zaoblený obdĺžnikový kryt dole so žltým výstražným trojuholníkom s označením 'Warning electric shock'. Na dolnom okraji sú káblové vývodky.
1 Potrebné vybavenie
Potrebujete tieto komponenty:
- Hybridný menič Deye s doplnkovým PV meničom pripojeným na port GEN
- Doplnkový elektromer Grid Tie (Grid_Tie_meter2) alebo emulátor RS485 Reduxi, ak sa elektromer nedá pripojiť k hybridnému meniču Deye (pozrite Bod 4)
- Reduxi Controller
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
2 Prehľad systému a zapojenie
2.1 Schéma

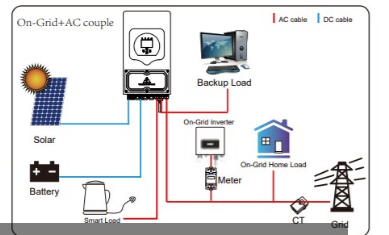

Schéma zobrazuje solárny menič s väzbou na AC a hybridný menič Deye s doplnkovou PV pripojenou na port GEN.
Textový popis tohto obrázka
Schéma s názvom 'On-Grid+AC couple' s legendou: červená čiara 'AC cable', modrá čiara 'DC cable'. Komponenty s označeniami: hybrid inverter (hore v strede); Backup Load (ikona počítača); Solar (ikona panela); Battery; Smart Load (ikona kanvice); On-Grid Inverter (malá skrinka meniča); Meter; On-Grid Home Load (ikona domu); CT; Grid (stožiar). Solar a Battery sú pripojené k hybridnému meniču modrými čiarami DC. Červené čiary AC spájajú menič s Backup Load, Smart Load, On-Grid Inverter a Meter a vedú k CT a Grid vpravo; On-Grid Inverter a Meter napájajú On-Grid Home Load.

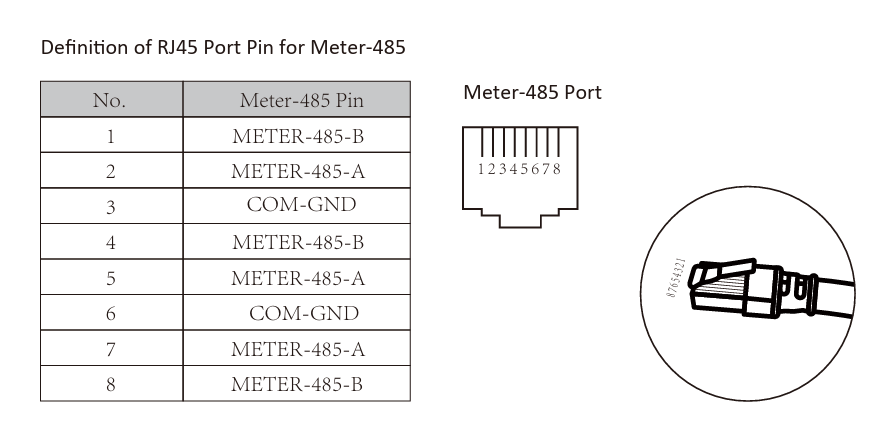

2.2 Definícia pinov
- PIN 1 a 2:
EX_meter_for_CT - PIN 4 a 5:
Grid_Tie_meter2
Textový popis tohto obrázka
Snímka obrazovky z manuálu s názvom 'Definition of RJ45 Port Pin for Meter-485'. Tabuľka so stĺpcami No. a Meter-485 Pin: 1 METER-485-B; 2 METER-485-A; 3 COM-GND; 4 METER-485-B; 5 METER-485-A; 6 COM-GND; 7 METER-485-A; 8 METER-485-B. Vpravo: výkres 'Meter-485 Port' ako zásuvky RJ45 s pinmi očíslovanými 1 2 3 4 5 6 7 8 a zakrúžkovaný detail zástrčky RJ45 s káblom.
3 Konfigurácia zariadenia (hybridný menič Deye)
3.1 Rozšírené nastavenia

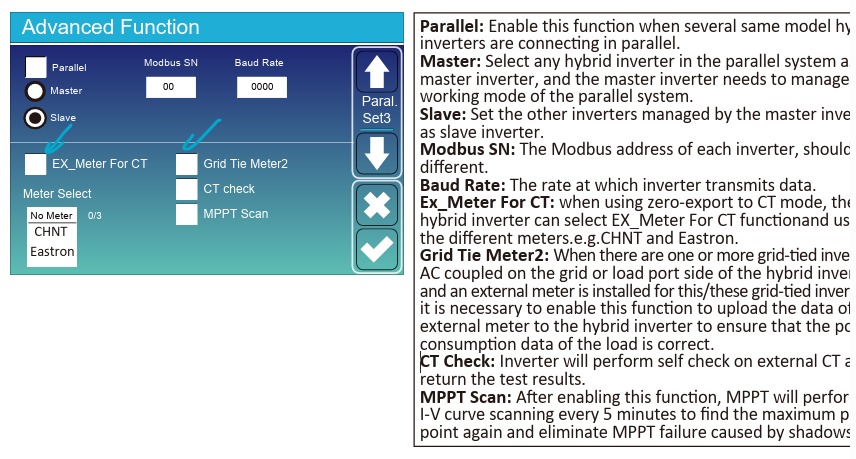

V časti Advanced Settings nastavte obe možnosti na TRUE a vyberte svoj elektromer.
Textový popis tohto obrázka
Snímka obrazovky meniča Deye 'Advanced Function' (modrý panel) vedľa textu nápovedy. Ľavá strana: začiarkavacie pole Parallel (nezačiarknuté); prepínače Master (nevybratý) a Slave (vybratý); Modbus SN: 00; Baud Rate: 9600; začiarkavacie pole EX_Meter For CT s modrou šípkou, ktorá naň ukazuje; začiarkavacie pole Grid Tie Meter2 s modrou šípkou, ktorá naň ukazuje; začiarkavacie pole CT check; začiarkavacie pole MPPT Scan; rozbaľovací zoznam Meter Select zobrazujúci 'No Meter' s položkami zoznamu CHNT a Eastron. Na tomto obrázku sa dve začiarkavacie polia so šípkami javia prázdne (nie je viditeľné začiarknutie), čo sa líši od popisu 'obe možnosti nastavené na TRUE'. Bočné tlačidlá: Paral Set3, šípka nadol, X, začiarknutie. Pravá strana: text nápovedy (odrezaný na pravom okraji) popisujúci Parallel, Master, Slave, Modbus SN, Baud Rate, Ex_Meter For CT, Grid Tie Meter2, CT Check a MPPT Scan.
3.2 Nastavenia Modbus pre Grid_Tie_meter2
| Parameter | Hodnota |
|---|---|
| Prenosová rýchlosť | 9600 |
| Slave | 2 |

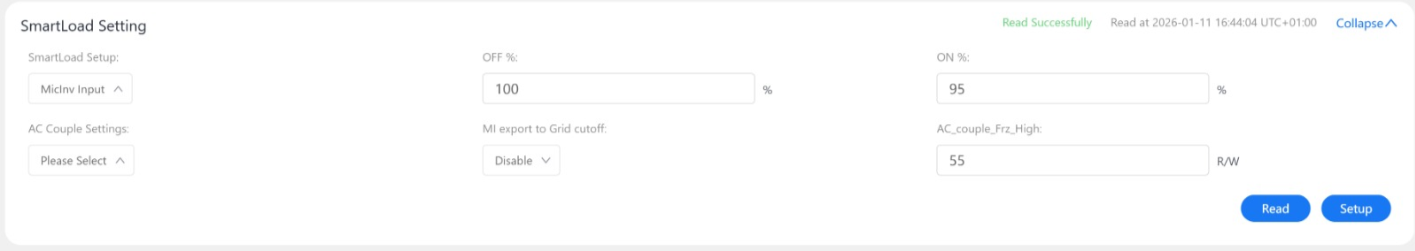

3.3 Doplnková PV na porte GEN
Doplnková PV je pripojená na port GEN.
Textový popis tohto obrázka
Malá snímka obrazovky panela nastavení s názvom 'SmartLoad Setting' (webové rozhranie meniča Deye). Dva riadky polí: prvý riadok: rozbaľovací zoznam SmartLoad setup, OFF % s hodnotou 100 a jednotkou %, ON % s hodnotou 95 a jednotkou %; druhý riadok: rozbaľovací zoznam 'AC Couple Settings' zobrazujúci 'Please select', rozbaľovací zoznam 'MI export to Grid cut-off' zobrazujúci 'Disable' a pole s hodnotou približne 55 a jednotkou. Vpravo hore: zelená stavová správa 'Read Successfully' s časovou pečiatkou a odkaz 'Collapse'. Dve modré tlačidlá vpravo dole: 'Read' a 'Setup'.
4 Emulátor pre doplnkový elektromer Grid Tie
Emulátor použite, keď sa doplnkový elektromer Grid Tie nedá pripojiť k hybridnému meniču Deye. V takom prípade rozhranie RS485 kontroléra Reduxi emuluje údaje elektromera pre hybridný menič Deye.

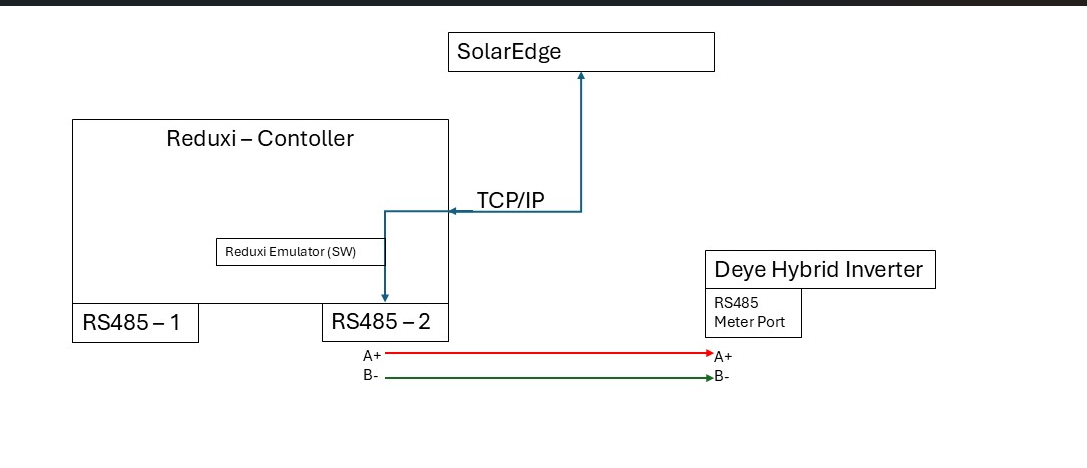

Schéma zapojenia:
Textový popis tohto obrázka
Schéma zapojenia emulátora. Rámiky: 'SolarEdge' hore; veľký rámik 'Reduxi – Contoller' [tak je napísané na obrázku] obsahujúci malý rámik 'Reduxi Emulator (SW)' a dva rámiky portov 'RS485 – 1' a 'RS485 – 2'; rámik 'Deye Hybrid Inverter' s podrámikom 'RS485 Meter Port'. Modrá čiara s označením 'TCP/IP' vedie z rámika SolarEdge do rámika Reduxi Emulator (SW) vnútri kontroléra so šípkou ukazujúcou na RS485 – 2. Z RS485 – 2 vedú dve čiary na RS485 Meter Port Deye: červená čiara A+ na A+ a zelená čiara B- na B-.
5 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
6 Pridanie zariadenia do Reduxi
6.1 Základné nastavenia
Pridajte hybridný menič Deye v Reduxi Configurator podľa popisu v článku Pripojenie hybridného meniča Deye k Reduxi. Prihláste sa lokálne do Reduxi Configurator (pozrite Bod 5) a kliknite na + Add device.
6.2 Test communication
Kliknite na Test communication dole v sprievodcovi. Jedenkrát načíta údaje z hybridného meniča Deye a nič neuloží. Ak je test úspešný, kliknite na Done: zariadenie vytvorí až Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.50.243, s tlačidlom 'Scan for IP'. Port *: 502, s tlačidlom 'Test port'. Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo). Tlačidlo Done je označené azúrovým rámčekom.
7 Kontrola nameraných hodnôt
7.1 Last measurements
Keď sa nadviaže komunikácia, skontrolujte hodnoty zariadení v Reduxi Configurator v časti Devices.
7.2 Zapnutie riadenia cez Reduxi
Nastavte typ riadenia na AUTO. Až potom príkazy stratégie ovplyvňujú zariadenie. Ako definovať stratégiu, nájdete v článku Stratégie pre kontrolér Reduxi.
✓ Zhrnutie
Príprava (body 1–2): Pripravte hybridný menič Deye, doplnkový elektromer Grid Tie alebo emulátor RS485 Reduxi a zapojenie.
Hybridný menič Deye (body 3–4): Nastavte obe rozšírené nastavenia na TRUE, nastavte Grid_Tie_meter2 na 9600 baudov a slave 2 a vypnite MI export to Grid.
Pridanie do Reduxi (body 5–6): Prihláste sa do Reduxi Configurator, pridajte zariadenie a otestujte komunikáciu.
Spustenie do prevádzky (bod 7): Skontrolujte hodnoty a nastavte typ riadenia na AUTO.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Grid_Tie_meter2 neodpovedá | Skontrolujte pripojenie pinov (PIN 4 a 5), prenosovú rýchlosť 9600 a adresu slave 2. |
| Doplnková PV dodáva do siete | Skontrolujte, či je MI export to Grid Disabled (bod 3.3). |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
