Ako pripojiť systém na ukladanie energie CHINT POWER CPS ES-125kW-261kWh-EU k Reduxi Controller
Integrujte systém na ukladanie energie CHINT C&I s kontrolérom Reduxi cez Modbus TCP/IP pre maximálnu flexibilitu a nižšie náklady na energiu.
Textový popis tohto obrázka

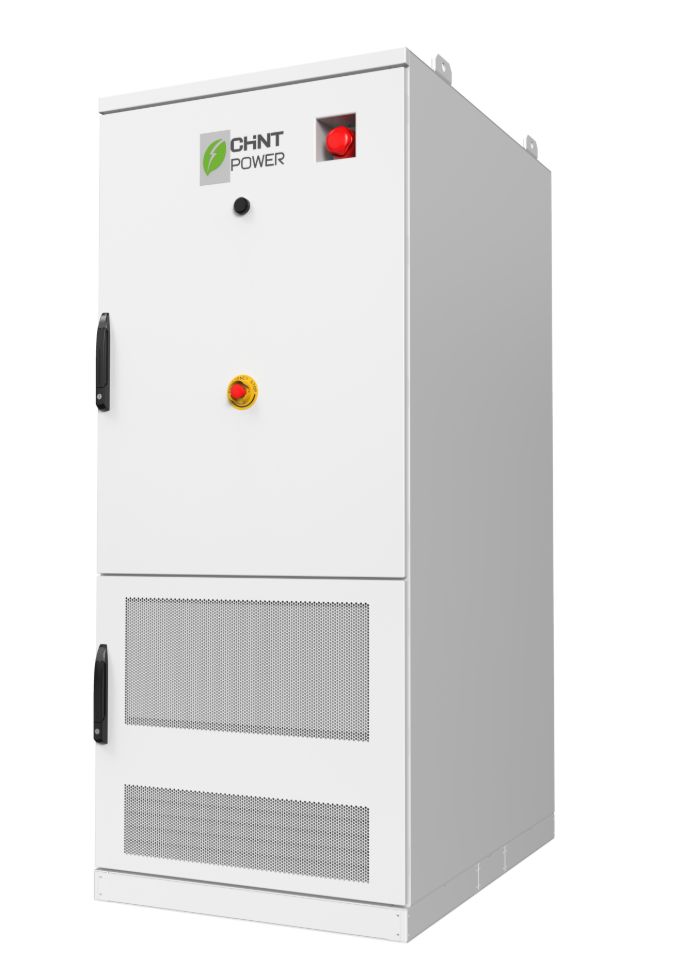

Produktová fotografia (obrázok od výrobcu) voľne stojacej bielej vonkajšej skrine na ukladanie energie s logom 'CHINT POWER' (symbol zeleného listu) v hornej časti dverí. V priehlbine vpravo hore na prednej strane je červené tlačidlo núdzového zastavenia a ďalšie okrúhle žlto-červené tlačidlo núdzového zastavenia v strede dverí; pod logom je malé čierne okrúhle tlačidlo. Dvere majú čiernu kľučku na ľavom okraji. V dolnej časti dverí a nad soklom sú perforované vetracie mriežky. Zobrazené na bielom pozadí.
1 Technická dokumentácia
Kľúčové údaje nižšie pochádzajú z technického listu výrobcu pre CPS ES-125kW/261kWh-EU.
Dokumenty výrobcu:
- Technický list – CPS ES-125kW/261kWh-EU (PDF, EN)
- Používateľský manuál – vydanie pre USA, Rev. 1.6 (PDF, EN)
- Používateľský manuál, model pre EÚ – CPS ES-125kW/261kWh-EU, v2.1, apríl 2026 (PDF, EN)
- Stránka produktu CHINT POWER – CPS ES-125kW/261kWh-EU
2 Potrebné vybavenie
- Reduxi Controller (nainštalovaný a online)
- Systém na ukladanie energie CHINT CPS ES-125kW-261kWh-EU, uvedený do prevádzky
- Ethernetový kábel (Cat5 alebo Cat6) pre port LAN1 modulu LEMS
- Lokálna sieť zdieľaná medzi ESS a kontrolérom Reduxi alebo priame káblové pripojenie k zariadeniu Reduxi
- IP adresa ESS (nájdete ju skenovaním siete v Reduxi Configurator)
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
3 Prehľad systému a zapojenie
Systém na ukladanie energie CHINT (ESS) podporuje na komunikáciu s kontrolérom Reduxi protokol Modbus TCP. Pripojte ho ethernetovým káblom (Cat5 alebo Cat6) do rovnakej lokálnej siete ako kontrolér Reduxi alebo priamo k zariadeniu Reduxi. Pripojenie sa robí cez sieťový port LAN1 na module LEMS systému ESS.
Textový popis tohto obrázka
Schéma sieťového pripojenia. Komponenty: kontrolér Reduxi (sivá skrinka s logom reduxi, označenie 'Controller'); Router (biely router Wi-Fi, označenie 'Router'); ikona zemegule WWW (internet); skriňa CHINT ESS (biela skriňa s logom CHINT POWER, červeným vypínačom a označením 'CHINT ESS CPS'). Spojenia: Controller – Router: plná svetlomodrá čiara s označením 'Ethernet'; Router – CHINT ESS: plná svetlomodrá čiara s označením 'Ethernet'; Router – internet (WWW): prerušovaná svetlomodrá čiara.
Textový popis tohto obrázka
Výkres výrobcu, 'Figure 3-10 LEMS Location'. Vľavo: čiarový výkres otvorenej skrine na ukladanie energie s batériovými modulmi naskladanými vľavo a dverami vpravo; modul LEMS na dverách je zvýraznený svetlomodrým rámikom a vodiacou čiarou s označením 'LEMS'. Vpravo: zväčšený pohľad na modul LEMS v svetlomodrom ráme s označením '4n', portom LAN hore a dvoma portmi označenými 'COM1' a 'COM2'. Svetlomodrá čiara vedie z horného portu k azúrovej zástrčke ethernetového kábla smerujúcej nadol s označením 'Ethernet'.
4 Konfigurácia zariadenia na ESS
Dve nastavenia na ESS ho pripravia pre Reduxi: pripojenie Modbus TCP a režim vzdialeného riadenia (remote dispatch).
4.1 Modbus TCP
ESS podporuje komunikáciu Modbus TCP pre EMS tretích strán, ako je Reduxi. Komunikácia prebieha cez port LAN1 modulu LEMS. Vo väčšine inštalácií nie je potrebná samostatná akcia "zapnúť Modbus". Po uvedení do prevádzky sa uistite, že:
- LEMS má platnú IP adresu v lokálnej sieti,
- Reduxi dosiahne zariadenie cez sieť a
- port TCP
502je na ESS otvorený.
Ak komunikácia nefunguje, skontrolujte sieťové nastavenia ESMU v lokálnom rozhraní a obráťte sa na dokumentáciu alebo podporu CHINT.
4.2 Nastavenia EMS (System remote dispatch)
Aby mohol Reduxi riadiť CHINT ESS, upravte nastavenia vo webovom rozhraní ESS.
BMS sa nachádza na vnútornej strane dverí. Ak sa pri aktivácii dotykovej obrazovky vyžaduje heslo, zadajte nasledujúce predvolené údaje:
Používateľské meno: admin · Heslo: 12345678
Textový popis tohto obrázka
Výkres výrobcu, 'Figure 3-8 BMS Location' [tak, ako je vytlačené na obrázku]. Čiarový výkres otvorenej skrine na ukladanie energie s batériovými modulmi naskladanými vľavo a otvorenými dverami vpravo. Svetlomodrý štvorec zvýrazňuje panel displeja na vnútornej strane dverí.
Potom sa dostanete na hlavnú stránku systému.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania CHINT POWER ESS. Horné menu: Home, Setting (zvýraznené svetlomodrým rámikom), Monitor, History, Operation, Help; vpravo hore: tlačidlo Auto, používateľ admin, jazyk English. Ľavé menu: Basic parameters (vybraté), On-grid, Off-grid, Equipment parameters, User management. Karty: Strategy (vybratá), Economic, Others. Podkarty: Operation (vybratá), Backup, Fault handling, External ac solar. Polia: Dispatch mode: Self-consumption; Off-grid to On-grid: Manual; On-grid to Off-grid: Manual; Grid first policy: On-grid; Switch type: Non-seamless. Výber stránky dole ukazuje stranu 1.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania CHINT POWER ESS. Horné menu: Home, Setting (vybraté), Monitor, History, Operation, Help; vpravo hore: tlačidlo Auto, používateľ admin, jazyk. Ľavé menu: Basic parameters (vybraté), On-grid, Off-grid, Equipment parameters, User management. Karty: Strategy (vybratá), Economic, Others. Podkarty: Operation (vybratá), Backup, Fault handling, External ac solar. Polia: Dispatch mode: Self-consumption (text odrezaný ako 'Self-consumptio') so šípkou rozbaľovacieho zoznamu zvýraznenou svetlomodrým rámikom; Off-grid to On-grid: Manual; On-grid to Off-grid: Manual; Grid first policy: On-grid; Switch type: Non-seamless. Výber stránky dole ukazuje stranu 1.
Textový popis tohto obrázka
Snímka obrazovky dialógu 'Modify parameter' webového rozhrania CHINT ESS (zatvárací krížik vpravo hore). Pole: Dispatch mode (povinné) so zatvoreným rozbaľovacím zoznamom s hodnotou 'Self-consu.' (odrezané). Otvorený zoznam zobrazuje: No control; System remote dispatch (zvýraznené svetlomodrým rámikom); Device remote dispatch; Self-consumption (zelenou, aktuálna hodnota); TOU; Remote plan dispatch; Peak shaving; ďalšia položka je dole odrezaná. Zelené tlačidlo je čiastočne skryté za zoznamom; stránka na pozadí je stmavená.
5 Prihlásenie do webového rozhrania Reduxi
Zariadenie sa pridáva v Configurator, webovom rozhraní zariadenia Reduxi Controller. Nepridávate ho v samotnej aplikácii Reduxi ani v Reduxi Cloud. Otvoriť ho môžete dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
reduxi.app), otvorte lokalitu, prejdite na Manage location → OEM devices a kliknite na Activate tunnel connection. Potvrďte tlačidlom OK, počkajte približne 30 sekúnd a kliknite na Go to controller. Configurator sa otvorí na novej karte bez hesla.http://reduxi.local. IP adresu nájdete v zozname zariadení vo vašom routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (továrenské nastavenie). Ak sa heslo pri inštalácii zmenilo, použite to. Nie je to heslo vášho účtu Reduxi.Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
admin nie je váš účet Reduxi. reduxi.local funguje len v rovnakej sieti ako kontrolér.6 Pridanie CHINT ESS do Reduxi
Keď je ESS pripojený a nastavený (pozrite Bod 4) a Configurator je otvorený (pozrite Bod 5), zaregistrujte ho ako nové zariadenie (CHINT CPS ES-125kW-261kWh-EU).
6.1 Základné nastavenia
Hybrid Inverter. Vyberte Type: CHINT CPS ES-125kW-261kWh-EU. Zariadenie pomenujte podľa ľubovôle, napríklad Chint Power ESS.Textový popis tohto obrázka
Snímka obrazovky bočného panela Reduxi Configurator. Hlavička: logo reduxi Configurator. Sekcia Devices (s ikonou mínus) uvádza: Iskraemeco AM550 (ikona stĺpa elektrického vedenia) a dve položky s ikonami slnka bez viditeľných názvov. Dole je tlačidlo Add device so znamienkom plus, označené azúrovým obdĺžnikom.
Textový popis tohto obrázka
Snímka obrazovky kroku 1 'Basic settings' sprievodcu v Reduxi Configurator (krok 2 'Communication channel' je sivý). Formulár: Device type *: Hybrid inverter; Type *: CHINT CPS ES-125kW-261kWh-EU; Name *: Chint Power ESS. Tlačidlá: Back, Next.
6.2 Nastavenia komunikácie
V ďalšom kroku nastavíte komunikačný kanál, ktorý je nevyhnutný pre správnu komunikáciu Modbus TCP/IP. Vytvára prepojenie medzi kontrolérom Reduxi a CHINT ESS.
| Parameter | Hodnota |
|---|---|
| Pripojenie | TCP/IP |
| IP | IP adresa CHINT ESS (požadovanú IP adresu nájdete skenovaním siete) |
| Port | 502 |
| Modbus unit ID | Rovnaké ID, aké je nastavené na meniči (predvolene: 1) |
| Control mode | Vyberte, ktoré režimy EMS sa používajú na riadenie EMS |
| Sú pripojené elektromer a PV | Nastavte na áno, ak sú elektromer a PV pripojené priamo k zariadeniu ESS |
Textový popis tohto obrázka
Snímka obrazovky kroku 2 'Communication channel' sprievodcu v Reduxi Configurator (krok 1 'Basic settings' hotový) s názvom 'Communication channel and device configuration'. Polia: Connection *: TCP/IP; IP *: prázdne, s tlačidlom 'Scan for IP'; Port *: 502; Modbus unit ID *: 1; Control mode *: EMS by inverter; Is electricity meter installed?: prepínač Yes; Is PV installed?: prepínač Yes. Tlačidlá: Back, Test communication, Done.
6.3 Test komunikácie
Pod poľami komunikačného kanála kliknite na Test communication. Jedenkrát načíta údaje zo zariadenia, nič neuloží a overí, že spojenie Modbus TCP/IP medzi zariadeniami funguje. Ak je test v poriadku, kliknite na Done: zariadenie vytvorí až Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.50.243, s tlačidlom 'Scan for IP'. Port *: 502, s tlačidlom 'Test port'. Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo). Tlačidlo Done je označené azúrovým rámčekom.
Textový popis tohto obrázka
Snímka obrazovky dialógu 'Test communication' v Reduxi Configurator (zatvárací krížik vpravo hore). Text zelenou: 'Successful readout from device'. Hodnoty: Battery active power: 0.0 W; Battery current: 0.0 A; Battery export active energy: 0 Wh; Battery import active energy: 38000000 Wh; Battery max. active power: 750000.0 W; Battery state name: STANDBY null; Battery state of charge: 10.0 %; Battery temperature: 28.0 °C; Battery voltage: 830.9333 V; Error: false null; Inverter active power: 0.0 W; Inverter max. power: 750000.0 W; Inverter min. power: -750000.0 W; Operating mode: ON_GRID null; State name: STANDBY null; Additional parameter - BATTERY_SOH: 100.0. Tlačidlo: Close.
Textový popis tohto obrázka
Snímka obrazovky dialógu s názvom Test communication so zatváracím krížikom vpravo hore. Správa červeným textom: Unable to communicate with device. Tmavé tlačidlo vpravo dole: Close.
Ak test zlyhá, skontrolujte sieťové zapojenie, nastavenia IP a nastavenia na kontroléri Reduxi a skúste to znova.
7 Kontrola nameraných hodnôt
7.1 Kontrola nameraných hodnôt
Skontrolujte namerané hodnoty zariadenia a či správne komunikuje, v časti Devices → Chint Power ESS → Last measurements.
Textový popis tohto obrázka
Snímka obrazovky stránky zariadenia v Reduxi Configurator, vybratá karta 'Last measurements' (ďalšie karty: Analyze, Archive, Details). Karta 'Control type': tlačidlá Auto (vybraté) a Manual. Karta 'Battery', riadky (označenie: hodnota): Active power: 0.0; Current: 0.00 A; Voltage: 830.93 V; Battery state: STANDBY; State of charge: 10.00 %; ďalší riadok: 10.00 %; Capacity: 156.6; Max capacity: 1,566.0; ďalší riadok: 100.00 %; Import active energy: 38,000.00; Temperature: 28.00; Export active energy: 0.0; ďalší riadok: 0.0; Max. active power: 750.0; Active power setpoint: 0.0. Karta 'Inverter', riadky: Active power: 0.0; Max. active power: 750.0; Min. active power: -750.0; State: STANDBY; Error: OFF; Operating mode: ON_GRID. Karta 'Other': Communication error: OFF; Control type: AUTO; Mode name setpoint: SETPOINT. Každá hodnota má dátum a časovú pečiatku.
7.2 Zapnutie riadenia cez Reduxi
Na pokročilé riadenie zaraďte zariadenie do optimalizačných režimov systému Reduxi. V časti Devices → Chint Power ESS v Reduxi Configurator nastavte typ riadenia na AUTO, aby príkazy stratégie ovplyvňovali batériu.
Aby ste dosiahli maximálnu flexibilitu a nižšie náklady na energiu s dynamickými cenami a dynamickými tarifami, definujte svoju stratégiu podľa postupu v článku Stratégie pre kontrolér Reduxi.
Po úspešnom pridaní zariadenia ho môžete sledovať a riadiť v aplikácii Reduxi.
✓ Zhrnutie
Príprava (body 1–3): Prečítajte si dokumenty výrobcu, pripravte ethernetový kábel a notebook alebo tablet a pripojte port LAN1 modulu LEMS k lokálnej sieti kontroléra Reduxi.
CHINT ESS (bod 4): Uistite sa, že LEMS má platnú IP adresu a port TCP 502 je otvorený, potom v nastaveniach ESS aktivujte System remote dispatch.
Pridanie do Reduxi (body 5–6): Otvorte Configurator, pridajte zariadenie s typom CHINT CPS ES-125kW-261kWh-EU, zadajte IP adresu, port 502 a Modbus unit ID (predvolene 1) a spustite Test communication.
Spustenie do prevádzky (bod 7): Skontrolujte hodnoty v časti Last measurements a nastavte typ riadenia na AUTO.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Test communication zobrazí “Unable to communicate with device”, zariadenie je offline | Skontrolujte sieťové zapojenie, nastavenia IP a nastavenia na kontroléri Reduxi. Skontrolujte, či je ESS dostupný, či sú IP adresa, port 502 a Modbus unit ID správne a či je na ESS dostupný Modbus TCP (pozrite Bod 4). |
| Žiadna komunikácia, hoci je kábel pripojený | Skontrolujte, či má LEMS platnú IP adresu v lokálnej sieti, či Reduxi dosiahne zariadenie a či je port TCP 502 na ESS otvorený. Skontrolujte sieťové nastavenia ESMU v lokálnom rozhraní a obráťte sa na dokumentáciu alebo podporu CHINT. |
| Dotyková obrazovka žiada heslo | Zadajte predvolené údaje: používateľské meno admin · heslo 12345678. |
| Príkazy Reduxi nemajú na batériu žiadny účinok | Skontrolujte, či je na ESS aktivovaný System remote dispatch (pozrite Bod 4) a či je typ riadenia v Reduxi nastavený na AUTO (pozrite Bod 7). |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo sa pravdepodobne pri inštalácii zmenilo: spýtajte sa inštalatéra. Heslo účtu Reduxi tam nefunguje. |
reduxi.local sa nenačíta |
Nie ste v rovnakej sieti ako kontrolér. Použite IP adresu alebo tunel. |
