Integrujte CHINT C&I ESS s radičom Reduxi cez Modbus TCP/IP pre maximálnu flexibilitu, náklady a zníženie spotreby energie.
1. Dokumentácia Chint Power
CPS ES-125kW-261kWh-EU:
2. Ako pripojiť Chint Power ESS
2.1 Fyzické pripojenie

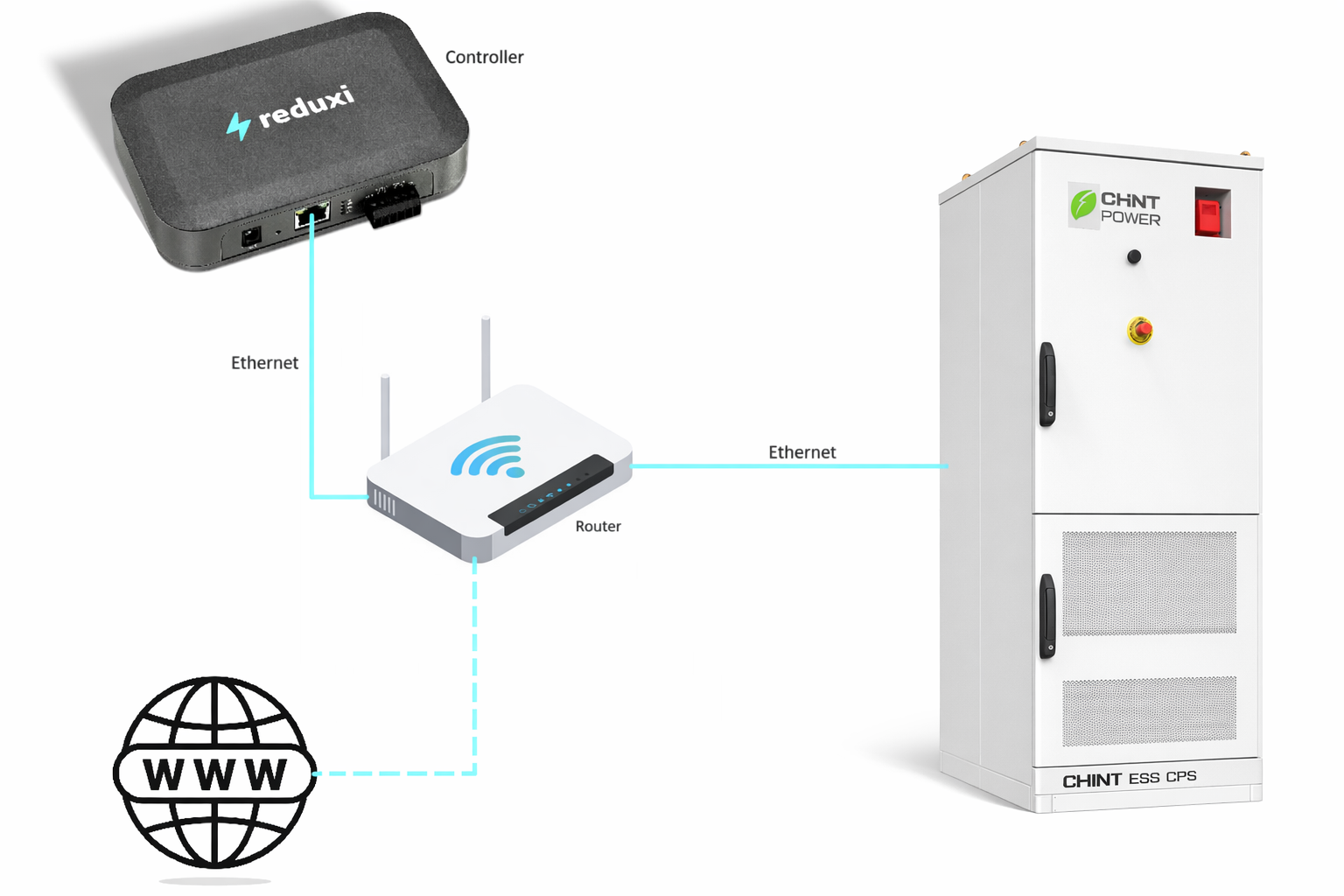

Systém CHINT Energy Storage System (ESS) podporuje protokol Modbus TCP pre komunikáciu s radičom Reduxi. Musí byť pripojený ethernetovým káblom (Cat5 alebo Cat6) k rovnakej lokálnej sieti ako radič Reduxi alebo priamo k zariadeniu Reduxi. Pripojenie sa uskutočňuje cez sieťový port LAN1 na module LEMS systému ESS.
2.2 Aktivácia komunikácie
2.2.1 Modbus TCP
Systém ESS podporuje komunikáciu Modbus TCP pre EMS/Reduxi tretích strán. Komunikácia sa uskutočňuje cez port LAN1 modulu LEMS. Vo väčšine inštalácií sa nevyžaduje žiadna špeciálna akcia „povolenie Modbus“. Po uvedení do prevádzky sa uistite, že:
- LEMS má platnú IP adresu v lokálnej sieti,
- Reduxi môže dosiahnuť na zariadenie cez sieť a
- TCP port 502 je otvorený na ESS
Ak komunikácia nefunguje, skontrolujte nastavenia siete ESMU v lokálnom rozhraní a konzultujte dokumentáciu/podporu CHINT.
2.2.2 Nastavenia EMS (Režim vzdialeného odosielania systému)
Aby mohol Reduxi ovládať Chint ESS, je potrebné upraviť nastavenia vo webovom rozhraní.
BMS sa nachádza na vnútornej strane dverí. Ak ste pri aktivácii dotykom vyzvaní na zadanie hesla, musia sa predvolene zadať nasledujúce údaje:
Používateľské meno: admin
Heslo: 12345678
Následne budete presmerovaní na hlavnú stránku systému.
-

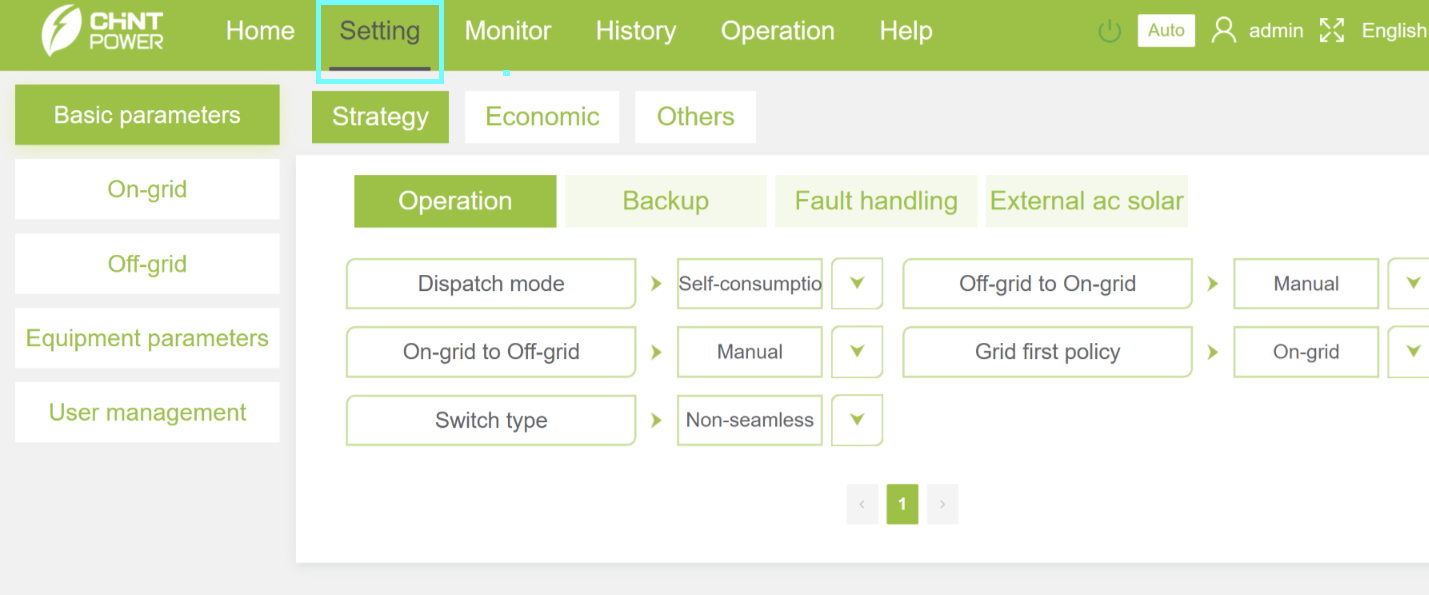

Prejdite do podmenu „Settings“ (Nastavenia):
-

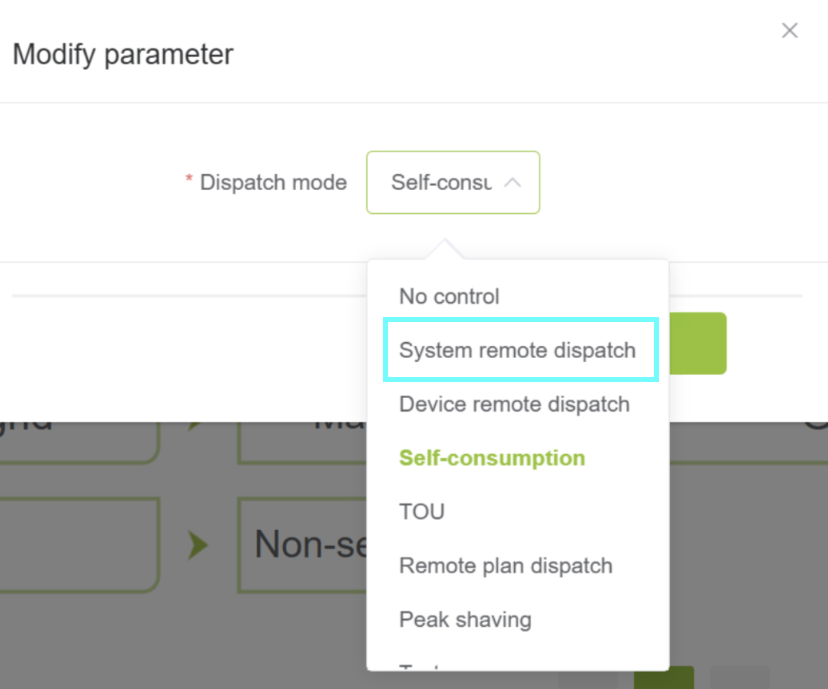

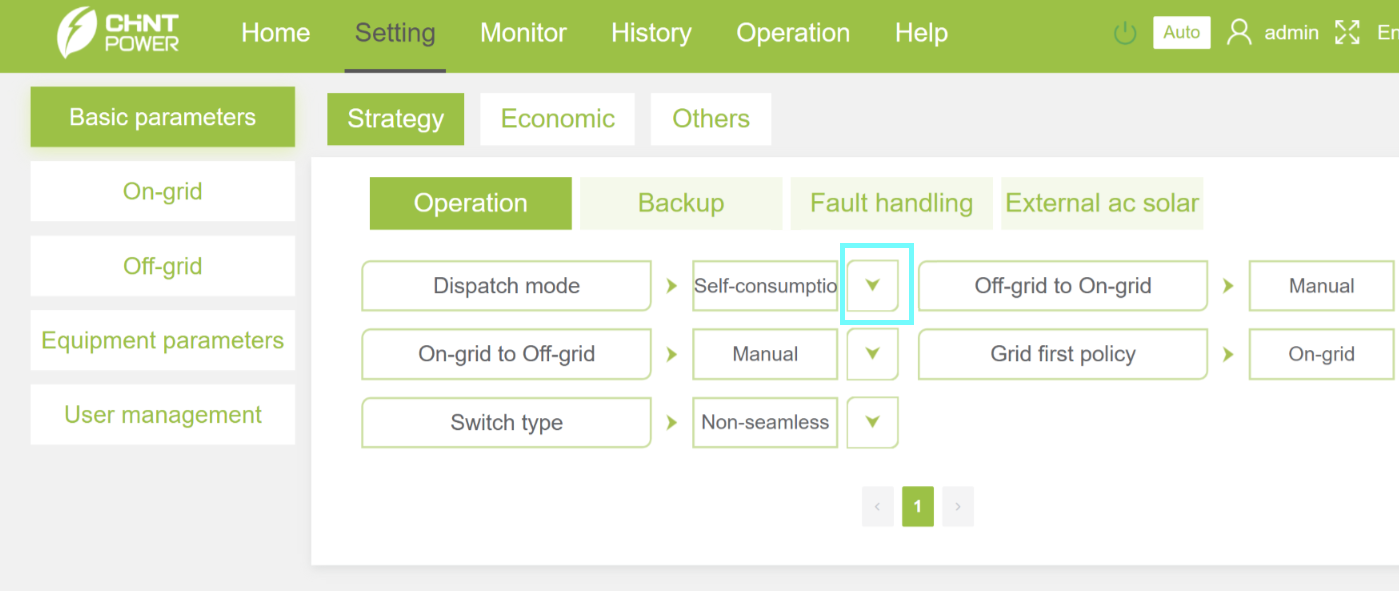

Vyberte „Dispatch mode“ (Režim odosielania):
-
aktivujte „System remote Dispatch“ (Vzdialené odosielanie systému)
3. Pridajte Chint Power ESS v Reduxi Configurator
Po pripojení zariadenia Reduxi a ESS ho môžete zaregistrovať ako nové zariadenie (CHINT CPS ES-125kW-261kWh-EU).
3.1 Pridanie zariadenia
Najprv sa prihláste do lokálneho konfigurátora Reduxi a pridajte nové zariadenie kliknutím na tlačidlo 'Pridať zariadenie'.
3.2 Vyberte CHINT CPS ES-125kW-261kWh-EU

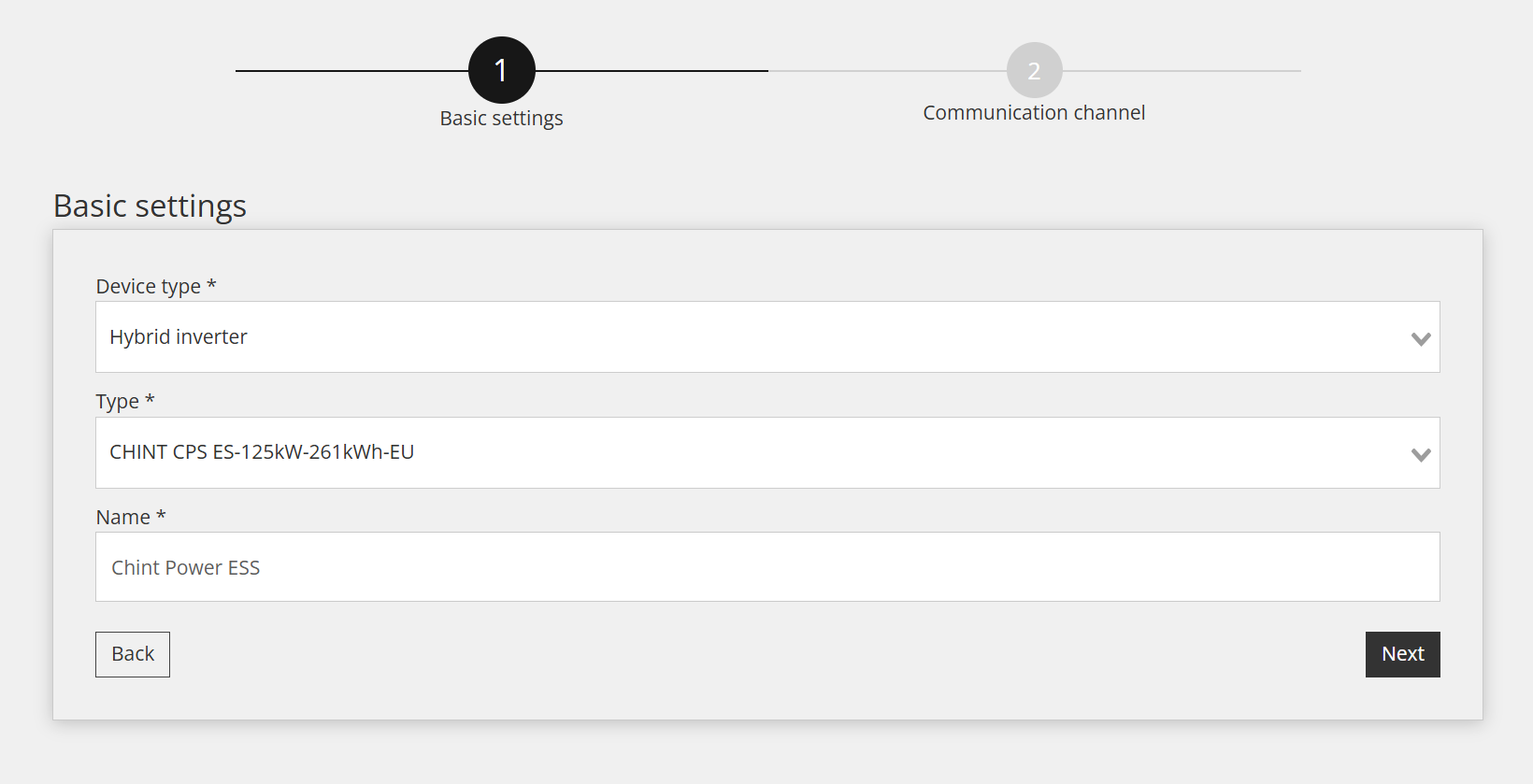

V prvom kroku sa definujú základné nastavenia:
- Vyberte typ zariadenia: Hybrid Inverter (Hybridný invertor),
- Vyberte typ: CHINT CPS ES-125kW-261kWh-EU,
- Pomenujte zariadenie podľa vlastného želania, napríklad: Chint Power ESS
3.3 Konfigurácia zariadenia pre komunikačný kanál
Tretí krok zahŕňa konfiguráciu komunikačného kanála, ktorý je nevyhnutný pre správnu komunikáciu Modbus TCP/IP. V tomto kroku sa vytvorí komunikačné prepojenie medzi radičom Reduxi a zariadením Chint Power ESS.

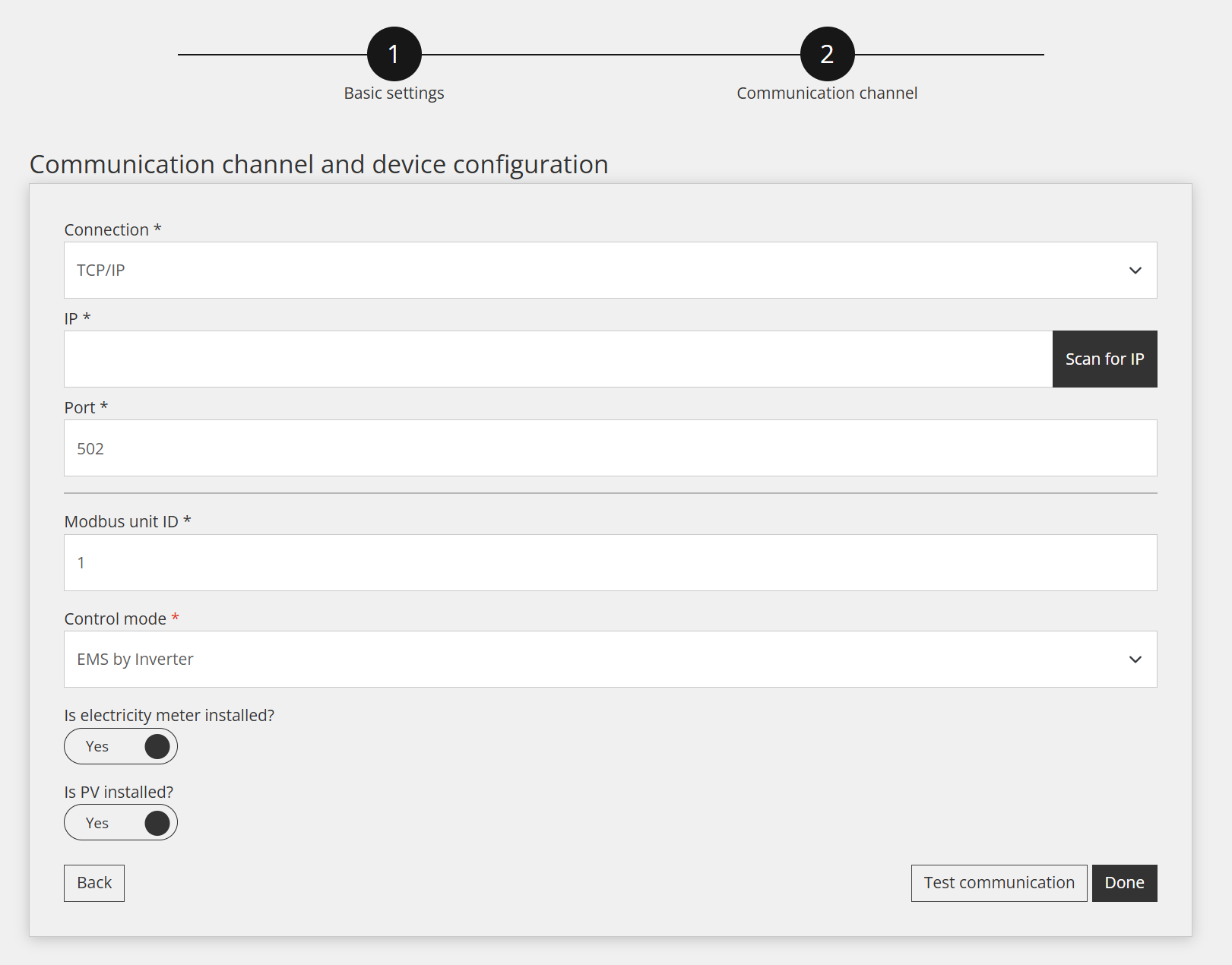

Nastavenia pre komunikačný kanál sú zobrazené nižšie:
- Pripojenie: TCP/IP
- IP: Zadajte IP adresu Chint Power ESS (môžete skenovať sieť a nájsť požadovanú IP adresu)
- Port: 502
- ID jednotky Modbus: Toto je rovnaké ID ako nastavené na meniči (ako predvolené 1)
- Režim ovládania: Vyberte, ktoré režimy EMS sa majú použiť na ovládanie EMS.
- Sú elektromer a FV pripojené: Nastavte áno, ak sú elektromer a FV pripojené priamo k zariadeniu ESS.
3.4 Testovacia komunikácia
Pod všetkými poliami komunikačného kanála uvedenými v predchádzajúcom kroku sa nachádza tlačidlo "Testovacia komunikácia". Toto tlačidlo slúži na overenie, či komunikácia Modbus TCP/IP medzi zariadeniami funguje správne.
Úspešná odpoveď (príklad):
Neúspešná odpoveď (príklad):
V tomto prípade skontrolujte sieťovú kabeláž, nastavenia IP a nastavenia na radiči Reduxi a skúste to znova.
3.5 Údaje zo zariadenia

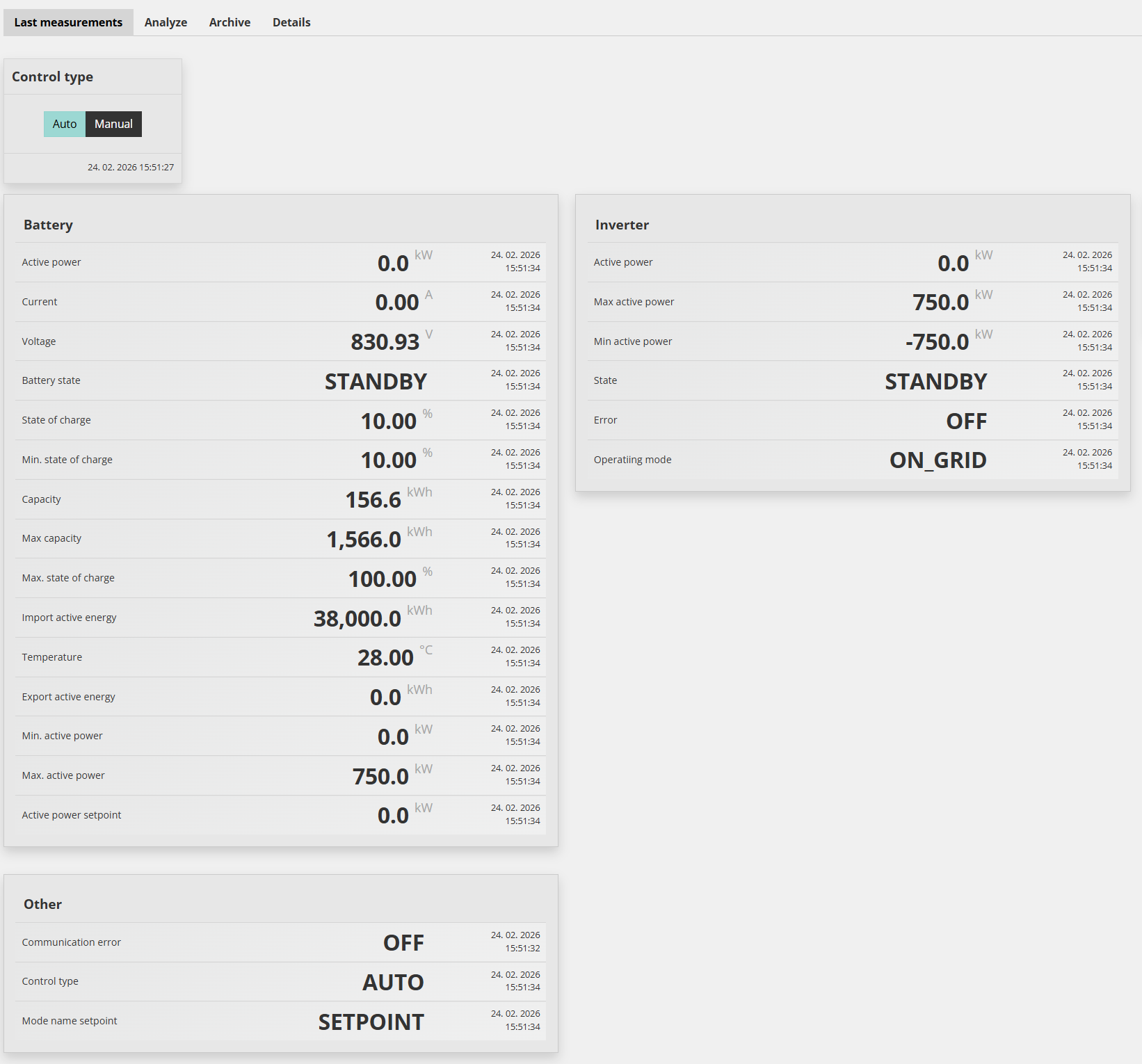

Táto časť vám ukazuje, ako skontrolovať namerané hodnoty zariadenia a či správne komunikuje. Toto sa dá urobiť v časti "Devices /Chint Power ESS /Last Measurement."
Pre pokročilé ovládanie integrujte zariadenie do režimov optimalizácie systému Reduxi. V časti Zariadenia /Chint Power ESS v konfigurátore Reduxi musí byť typ ovládania nastavený na AUTO, aby príkazy pre stratégiu ovplyvňovali batériu.
Na dosiahnutie maximálnej flexibility a zníženia nákladov na energiu s ohľadom na dynamickú cenu a dynamické tarify postupujte podľa pokynov na definovanie stratégie na tomto odkaze: Stratégie pre radič Reduxi.
Po úspešnom pridaní zariadenia ho možno monitorovať a ovládať prostredníctvom aplikácie Reduxi.
