KROK 1: Požiadavky na pripojenie Goodwe k Reduxi
Na umožnenie komunikácie s Reduxi cez Modbus TCP potrebujete nasledovné:
- Goodwe 2.0 Cybersecurity Dongle
- Povoliť Modbus TCP na zariadení Goodwe cez SEMS +
- IP adresa zariadenia Goodwe
Dôrazne odporúčame, aby ste pri inštalácii Reduxi vždy aktualizovali na Goodwe 2.0 Cybersecurity Dongle. Ak používate verziu dongle 1.0 alebo 2.0, funkčnosť systému môže byť obmedzená.
KROK 2: AKTUALIZÁCIA DONGLE, MENIČA a BMS GOODWE
Pred začatím inštalácie Reduxi je nevyhnutné aktualizovať dongle, menič a BMS Goodwe na najnovšiu verziu firmvéru.
Nižšie je uvedená tabuľka minimálnych požiadaviek na firmvér pre rôzne typy dongle a meničov Goodwe.
KROK 3: Povoliť Modbus TCP na zariadení Goodwe
Tento proces sa líši v závislosti od typu dongle nainštalovaného na mieste. Dôrazne odporúčame nainštalovať bezpečnostný dongle Goodwe 2.0. Nižšie je uvedený prehľad pre každý typ hardvérového kľúča.
| WiFi/LAN hardvérový kľúč 1.0 | WiFi/LAN hardvérový kľúč 2.0 | Cyber Security hardvérový kľúč 2.0 |
|
V tomto prípade musí byť Modbus TCP aktivovaný GoodWe After-Sale Support. Ak chcete tak urobiť, pošlite e-mail na adresu: service.se@goodwe.com
|
V tomto prípade musí byť Modbus TCP aktivovaný GoodWe After-Sale Support. Ak chcete tak urobiť, pošlite e-mail na adresu: service.se@goodwe.com
|
Ak sériové číslo začína na 72100, ide o verziu s kybernetickou bezpečnosťou V tomto prípade je Modbus TCP povolený prostredníctvom aplikácie SEMS+.
|
3.1 Ako povoliť Modbus TCP na hardvérovom kľúči Cybersecurity 2.0
DÔLEŽITÁ POZNÁMKA: Modbus TCP nemôže povoliť podpora GoodWe na hardvérovom kľúči Cybersecurity 2.0. Toto je možné vykonať iba prostredníctvom aplikácie SEMS+ na mieste.
Pripojte sa k meniču Goodwe prostredníctvom aplikácie SEMS+. Stiahnite si z QR kódu nižšie:
 |
 |
V aplikácii SEMS+:
- Klepnutím na Nastavenia v spodnej časti hlavnej stránky
- Klepnutím na Súkromie a bezpečnosť
- Povoľte Modbus TCP
KROK 4: Nájdite a nastavte statickú IP adresu na Goodwe
Ďalej je potrebné nastaviť IP adresu. Odporúčame použiť pevná (statická) IP adresa.
V aplikácii SEMS+:
- Klepnutím na Nastavenia v spodnej časti hlavnej stránky
- Klepnutím na WLAN/LAN
-
Ak je prepínač DHCP povolený, vypnite ho a manuálne zadajte údaje vhodné pre vašu sieť.
Poznámka: Zaznamenajte si IP adresu pre neskoršie použitie.
KROK 5: Pridanie zariadenia Goodwe na Reduxi
5.1 Pridanie zariadenia
Najprv sa prihláste do lokálneho konfigurátora Reduxi a pridajte nové zariadenie kliknutím na tlačidlo 'Pridať zariadenie'.
5.2 Výber hybridného meniča GoodWe
V prvom kroku sa definujú základné nastavenia:
- Typ zariadenia: Hybridný menič,
- Typ: GoodWe Energy Storage Inverter HV,
- Zariadenie názovte podľa seba
5.3 Konfigurácia zariadenia pre komunikačný kanál
Druhý krok zahŕňa konfiguráciu komunikačného kanála, ktorý je nevyhnutný pre správnu komunikáciu Modbus TCP. V tomto kroku sa nadväzuje komunikačné spojenie medzi radičom Reduxi a hybridným meničom GoodWe.

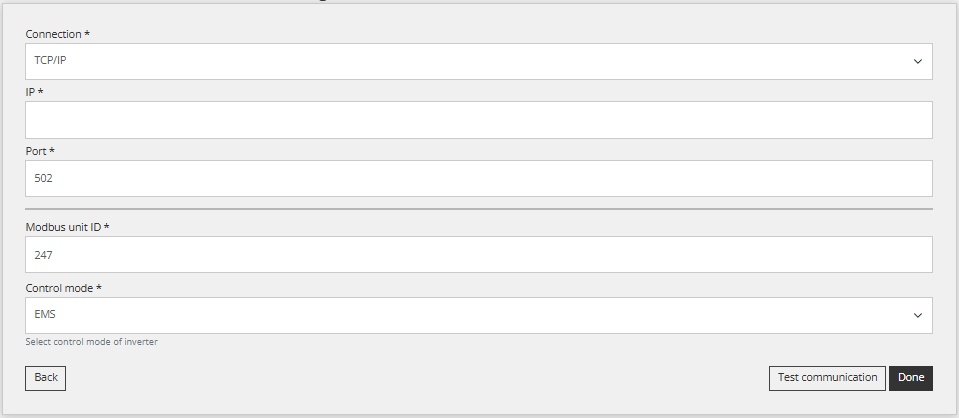

Nastavenia komunikačného kanála sú zobrazené nižšie:
Poznámka: Nastavte IP adresu meniča, ktorá bola nastavená skôr.
5.4 Test komunikácie
Pod všetkými poľami komunikačného kanála uvedenými v predchádzajúcom kroku sa nachádza tlačidlo „Test komunikácie“. Toto tlačidlo slúži na overenie, či komunikačné spojenie Modbus TCP medzi zariadeniami funguje správne.
Úspešná odpoveď (príklad):
5.5 Odčítané hodnoty zo zariadenia
Účelom tohto bodu je ukázať, ako skontrolovať údaje zo zariadenia. To sa vykonáva v časti „Zariadenie (Hybridný menič GoodWe)/Posledné meranie“.
Po úspešnom pridaní zariadenia cez konfigurátor je možné ho monitorovať prostredníctvom cloudovej aplikácie Reduxi.
