Ako pripojiť Sunwoda Energy SW12KH3UT all-in-one (RJ45-RS485) k Reduxi Controller
Pripojte Sunwoda Energy SW12KH3UT ALL IN ONE k Reduxi Controller cez RS485 (RJ45) a Modbus RTU.
Textový popis tohto obrázka

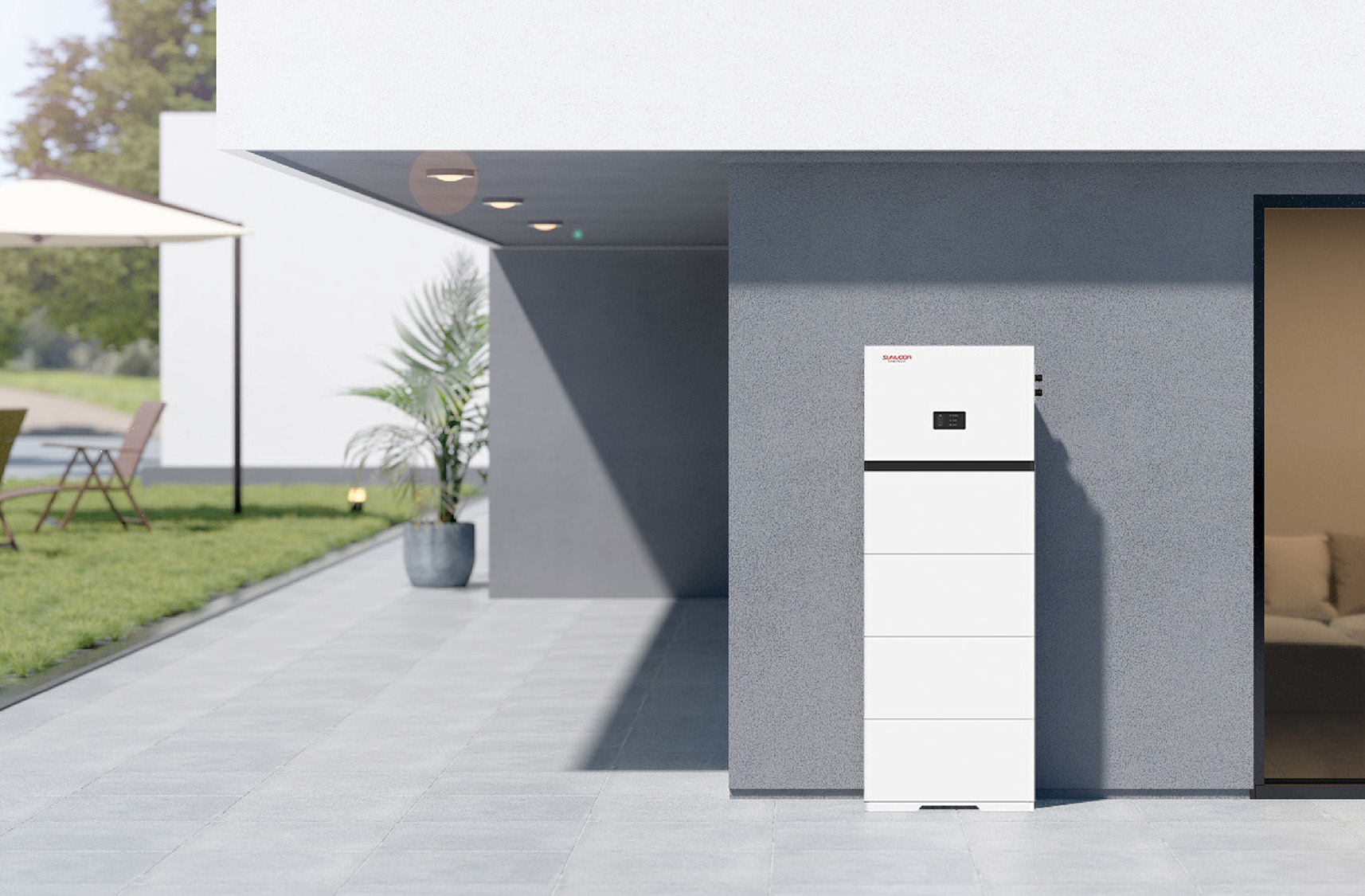

Produktová fotografia (obrázok od výrobcu) vysokého bieleho stojaceho domáceho systému na ukladanie energie s malým displejom v hornej časti, stĺpcom bielych batériových modulov a malým logom na hornom module. Stojí vonku na sivej dláždenej terase pri sivej stene domu, vľavo je trávnik so záhradnou stoličkou a rastlinou a vpravo otvorené presklené dvere.
1 Technická dokumentácia
Sunwoda zverejňuje dokumenty k SunESS Power na stránke produktu.
- Stránka produktu SunESS Power – Stránka produktu Sunwoda Energy so súbormi na stiahnutie
- Používateľský manuál SunESS Power (PDF) – Používateľský manuál V1.4
- Quick Installation Guide (PDF) – Stručný návod na inštaláciu
- Brožúra SunESS Power (PDF) – Prehľad produktu
2 Potrebné vybavenie
Potrebujete tieto súčasti:
- Reduxi Controller
- Sunwoda Energy SW12KH3UT ALL IN ONE
- Štandardný sieťový kábel (RJ45), pripravený podľa popisu v Bode 3
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
3 Pripojenie Reduxi Controller k Sunwoda ALL IN ONE
3.1 Príprava komunikačného kábla
Použite štandardný sieťový kábel (RJ45). Farby vodičov zodpovedajú tomuto zapojeniu:
| Pin | Farba vodiča | Funkcia |
|---|---|---|
| 1 | biela–oranžová | |
| 2 | oranžová | |
| 3 | biela–zelená | |
| 4 | modrá | |
| 5 | biela–modrá | |
| 6 | zelená | |
| 7 | biela–hnedá | RS485 A |
| 8 | hnedá | RS485 B |
Textový popis tohto obrázka
Technický čiarový výkres konektora RJ45 v štyroch pohľadoch zľava doprava: predný pohľad na zásuvku s číslami pinov '1' hore a '8' dole, predný pohľad na zástrčku, horný pohľad na zástrčku a zástrčka s káblom s krytkou a západkou. Bez farieb a iných popisov.
3.2 Prístup ku konektoru
Na zariadení ALL IN ONE otvorte ochranný kryt (servisný port).
Textový popis tohto obrázka
Fotografia pripojovacej strany bielej jednotky Sunwoda all-in-one. Biely štítok s červeným textom 'Open the maintenance port' ukazuje na malú obdĺžnikovú krycí dosku s dvoma skrutkami, označenú červeným obdĺžnikom, v dolnej strednej časti krytu. Ďalšie viditeľné časti: konektory PV na ľavej strane, dva čierne otočné prepínače hore, modrý okrúhly konektor vpravo hore, dve čierne káblové vývodky a kábel vpravo a perforovaný vetrací pás pozdĺž spodku.
3.3 Pripojenie RS485
Pripojte port LAN (RJ45) zariadenia ALL IN ONE k Reduxi Controller pripraveným sieťovým káblom.
Textový popis tohto obrázka
Fotografia pripojovacej oblasti bielej jednotky Sunwoda all-in-one s červenými textovými popiskami na bielych rámikoch. Popisok 'Connect the network cable to theLAN port' [tak, ako je vytlačený] ukazuje na zásuvku portu LAN (červený obrys), v ktorej je zapojený modrý sieťový kábel. Druhý popisok 'Brown and white Brown' [tak, ako je vytlačený] ukazuje na oblasť s červeným obrysom, kde je druhý koniec modrého kábla svojimi vodičmi pripojený k zelenej skrutkovej svorkovnici modrého adaptéra USB na sériový port so svietiacou červenou LED. Viditeľné je aj okrúhly čierny konektor, modrý okrúhly konektor vpravo hore, káblové vývodky, strieborné okrúhle tlačidlo vľavo, žltý predmet vpravo dole a perforovaný vetrací pás pozdĺž spodku.
Zapojenie RS485:
- Pin 7 (biela–hnedá): RS485 A
- Pin 8 (hnedá): RS485 B
4 Nastavenie Sunwoda ALL IN ONE
4.1 Nastavenie prepínača DEBUG
Vedľa portu RJ45 na meniči nájdite prepínač DEBUG. Nastavte ho do polohy 2 (ON).
Textový popis tohto obrázka
Detailná fotografia zelenej dosky plošných spojov s bielou zásuvkou USB-A vľavo (vedľa nej vytlačený popis 'USB' a 'U4') a malým posuvným prepínačom vedľa nej. Potlač dosky ukazuje 'SW3' vedľa prepínača, slovo 'debug', čísla '1' a '2' pri polohách prepínača a 'M3' pri skrutke vpravo dole. Hore je viditeľná zelená svorková časť. Poloha prepínača je malý čierny jazdec medzi dvoma polohami.
4.2 Komunikačné parametre RS485
| Parameter | Hodnota |
|---|---|
| Rýchlosť (baud rate) | 57600 |
| Formát údajov | 1 štartovací bit, 8 dátových bitov, bez parity, 1 stop bit |
4.3 Nastavenia Modbus RTU
| Parameter | Hodnota |
|---|---|
| Komunikačná adresa |
1 až 247 (predvolene: 1) |
| Podporované funkcie |
03H, 04H, 10H
|
| Rozsah registrov len na čítanie |
0 to 1500
|
| Rozsah registrov na čítanie/zápis |
0 to 1000
|
5 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
6 Pridanie Sunwoda ALL IN ONE do Reduxi
Tieto kroky použite na pridanie nového zariadenia alebo na úpravu existujúceho.
6.1 Základné nastavenia
Prihláste sa lokálne do Reduxi Configurator na kontroléri (pozrite Bod 5) a stlačte tlačidlo Add device. Potom v časti Basic settings vyberte zariadenie, ktoré chcete pridať.
Textový popis tohto obrázka
Snímka obrazovky ľavej ponuky Reduxi Configurator pod logom reduxi Configurator. Položky ponuky: Devices (rozbalené, so znamienkom mínus) obsahuje tlačidlo '+ Add device' (s obrysom); Strategies (znamienko plus); Utility Rate Plan; Settings (znamienko plus). Pravá strana je prázdna biela.
V prvom kroku nastavte základné parametre zariadenia:
- Device type: vyberte typ zariadenia
- Type: vyberte typ
- Name: názov podľa vášho výberu
Textový popis tohto obrázka
Snímka obrazovky kroku 1 'Basic settings' sprievodcu v Reduxi Configurator (krok 2 'Communication channel' je sivý). Formulár so všetkými prázdnymi poľami: Device type *: prázdny rozbaľovací zoznam; Type *: prázdny rozbaľovací zoznam (sivý); Name *: prázdne. Tlačidlá: Back, Next.
Stlačte Next.
6.2 Nastavenia komunikácie
Zadajte komunikačné parametre zariadenia. Použite hodnoty z Bodu 4:
| Parameter | Hodnota |
|---|---|
| Pripojenie | Local serial port |
| Port | Port Reduxi Controller, ku ktorému ste pripojili kábel |
| Rýchlosť (baud rate) | 57600 bits/s |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
| Modbus unit ID | Predvolene 1 (rozsah 1 až 247) |
6.3 Test komunikácie
Kliknite na Test communication dole v sprievodcovi. Jedenkrát načíta údaje zo Sunwoda ALL IN ONE a nič neuloží. Ak je test úspešný, kliknite na Done: zariadenie vytvorí až Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.50.243, s tlačidlom 'Scan for IP'. Port *: 502, s tlačidlom 'Test port'. Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo). Tlačidlo Done je označené azúrovým rámčekom.
7 Kontrola nameraných hodnôt
7.1 Last measurements
Keď sa nadviaže komunikácia, skontrolujte ako ďalší test hodnoty v časti Devices – your Sunwoda device – Last measurement v Reduxi Configurator.
✓ Zhrnutie
Príprava (body 1–2): Zaobstarajte si dokumenty Sunwoda. Pripravte Reduxi Controller, Sunwoda ALL IN ONE a štandardný sieťový kábel RJ45.
Sunwoda ALL IN ONE (body 3–4): Zapojte RS485 A na pin 7 a RS485 B na pin 8 kábla RJ45. Pripojte ho k portu LAN. Nastavte prepínač DEBUG do polohy 2 (ON).
Pridanie do Reduxi (body 5–6): Prihláste sa do Reduxi Configurator a pridajte zariadenie. Zadajte 57600 bit/s, 8 dátových bitov, 1 stop bit, bez parity a adresu Modbus. Otestujte komunikáciu a stlačte Done.
Spustenie do prevádzky (bod 7): Skontrolujte hodnoty v časti Last measurement.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Test komunikácie zlyhá | Skontrolujte zapojenie vedení A/B (pin 7 = RS485 A, pin 8 = RS485 B), polohu prepínača DEBUG (poloha 2, ON) a komunikačné parametre (57600 bit/s, 8N1, predvolená adresa 1). |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
