Ako pripojiť nabíjačku elektromobilov KEBA KeContact P30 (Modbus TCP/IP, LAN) k Reduxi Controller
Pripojte nabíjačku elektromobilov KEBA KeContact P30 k Reduxi Controller cez Modbus TCP/IP po LAN.

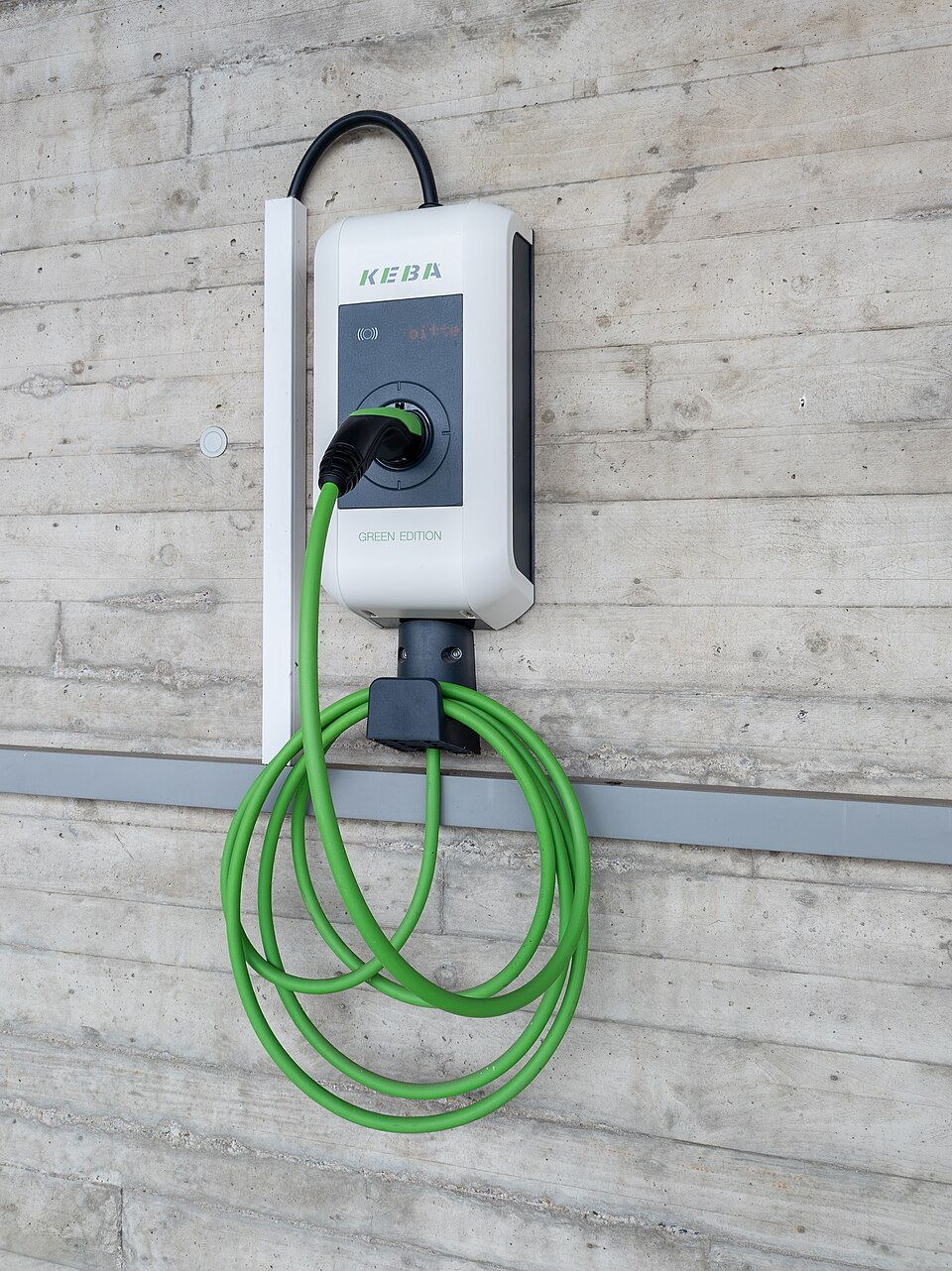

Textový popis tohto obrázka
Vysoká fotografia bielej nástennej nabíjačky elektromobilov na betónovej stene s viditeľnými stopami po debnení. Nabíjačka má zelené logo 'KEBA' hore, tmavosivý predný panel so symbolom RFID a červeným maticovým displejom s textom (znie 'bitte'), nabíjaciu zásuvku so zasunutou čierno-zelenou zástrčkou a pod ňou text 'GREEN EDITION'. Zelený kábel vedie zo zástrčky dolu; čierny kábel vstupuje do hornej časti nabíjačky z bieleho káblového kanála vľavo. V dolnej časti fotografie visí zelený nabíjací kábel v slučkách na čiernom držiaku namontovanom na betónovej stene nad sivým vodorovným pásom.
1 Technická dokumentácia
Dokumenty od KEBA a FENECON k nabíjačke KEBA KeContact P30:
- Installation and Configuration Manual: KEBA KeContact P30 x-series (FENECON) – Pripojenie cez Ethernet a kroky inštalácie
- KEBA downloads – Manuály, firmvér a softvér od KEBA
- KeContact P30 x-series configuration manual – Konfiguračný manuál (PDF) od KEBA
2 Potrebné vybavenie
Pred začiatkom skontrolujte tieto predpoklady:
- KEBA KeContact P30 je mechanicky a elektricky nainštalovaná
- Nabíjačka je zapnutá
- Ethernetový kábel
- Reduxi Controller
- Notebook alebo kontrolér s rozhraním Ethernet
- Máte oprávnenie na prístup ku konfigurácii nabíjačky
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
3 Pripojenie nabíjačky k sieti
3.1 Fyzické pripojenie Ethernetu
- Nájdite port Ethernet (RJ-45) vo vnútri nabíjačky.
- Pripojte ethernetový kábel k sieťovému switchu, priamo ku kontroléru alebo priamo k servisnému notebooku.
- Po zapnutí napájania skontrolujte, či sú aktívne LED prepojenia.
Textový popis tohto obrázka
Obrázok výrobcu 'Fig. 7-16: Connection overview' zobrazujúci vnútro nabíjačky ako sivé puzdro so zelenou doskou plošných spojov a popiskami, nasleduje legenda. Popisky na doske: F1; svorky 1, 2, 3, N, PE; DSW1 a DSW2 (červené bloky prepínačov DIP); T1; LED; X1; X2; Shd; X4; X3 (zásuvka RJ45); SIM; USB. Legenda (označenie ... význam): F1 Fuse holder; 1 Power connection phase conductor 1; 2 Power connection phase conductor 2; 3 Power connection phase conductor 3; N Power connection neutral conductor; PE Power connection grounding conductor; DSW1 DIP switch; DSW2 DIP switch; T1 Service button; LED Status LED; X1 Enable input; X2 Switch contact output; Shd Shield clamp (ground for ETH); X3 Ethernet2 connection (RJ45); X4 Ethernet1 connection (LSA+ terminals); SIM SIM card slot (optional); USB USB interface.
4 Konfigurácia nabíjačky
4.1 Prístup k webovému rozhraniu
KEBA P30 nemá displej. Konfiguruje sa v integrovanom webovom rozhraní (Web UI). Potrebujete IP adresu nabíjačky.
Zistenie IP adresy (DHCP):
- Nastavte prepínač DIP pre DHCP na ON (továrenské nastavenie).
- Zapnite napájanie nabíjačky.
- Nabíjačka si vyžiada IP adresu od servera DHCP v sieti.
- Pridelenú IP adresu zistíte jedným z týchto spôsobov: zoznam pridelených adries DHCP v routeri, nástroj na skenovanie siete, servisný nástroj KEBA (ak je k dispozícii).
Prihlásenie do Web UI:
- Otvorte webový prehliadač.
- Zadajte IP adresu nabíjačky:
http://<charger-ip-address> - Prihláste sa pomocou prihlasovacích údajov správcu.
Textový popis tohto obrázka
Obrázok vytlačeného štítka s názvom 'Configuration Information' v zaobleném rámiku. Riadky (označenie: hodnota): Ethernet MAC; WLAN Hotspot IP Address; Default SSID; Default Hotspot password; WebUI default username; WebUI default password; Password recovery.
4.2 Konfigurácia IP Ethernetu
Vo Web UI prejdite na Network → Ethernet. Zobrazí sa aktuálna konfigurácia IP.
Textový popis tohto obrázka
Snímka obrazovky Web UI KEBA, stránka 'Overview', s logom KEBA hore a dátumom/časom vľavo hore. Lišta menu s položkami: Status (zelená, vybratá, s rozbaľovacím zoznamom), Charging Sessions, RFID Cards, Charging Network, System (rozbaľovací zoznam), Configuration (rozbaľovací zoznam); lišta menu je v sivom rámiku s čiernou značkou '1'. Štyri ikony vpravo hore sú označené čiernou značkou '2'. Tabuľka prehľadu so stĺpcami Type, Serial No, IP Address (modré odkazy), MAC Address, State a tlačidlom 'Actions' v každom riadku; vyhľadávacie pole nad ňou. Riadky: KeContact M20/P30 a tri zariadenia KeContact P20/P30, všetky so stavom 'Idle'; adresy IP sú v rozsahu 192.168.42.x (posledné čísla: 42, 129, 122, 144); sériové čísla a adresy MAC sú malé a čiastočne čitateľné. Stránkovanie zobrazuje Previous, 1, Next. Sekcia 'Network Connection': tabuľka s IP Address 192.168.42.1 a State: LAN: ONLINE (zelené); WAN: OFFLINE (červené); Mobile Communications: INACTIVE; WLAN: INACTIVE; WLAN Access Point: INACTIVE (sivé). Sekcia 'Backend': URL, State: Not Reachable (červené), Last Heartbeat: N/A.
Ak potrebujete pevnú IP adresu:
- Vyberte IP configuration mode: Static.
- Zadajte parametre: IP adresu (príklad
192.168.1.50), masku podsiete (príklad255.255.255.0) a predvolenú bránu (ak je potrebná). - Uložte nastavenia.
- Reštartujte nabíjačku.
- Otvorte Web UI s novou IP adresou.
4.3 Zapnutie Modbus TCP
- Vo Web UI prejdite na Communication settings.
- Zapnite požadované komunikačné rozhranie TCP/IP: Modbus TCP (ak kontrolér komunikuje cez Modbus).
- Vypnite nepoužívané komunikačné rozhrania.
- Uložte nastavenia.
- Reštartujte nabíjačku.
5 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
6 Pridanie nabíjačky do Reduxi
Tieto kroky použite na pridanie novej nabíjačky alebo na úpravu existujúcej.
6.1 Základné nastavenia
Prihláste sa lokálne do Reduxi Configurator na kontroléri (pozrite Bod 5) a kliknite na + Add device.
Textový popis tohto obrázka
Snímka obrazovky ľavej ponuky Reduxi Configurator pod logom reduxi Configurator. Položky ponuky: Devices (rozbalené, so znamienkom mínus) obsahuje tlačidlo '+ Add device' (s obrysom); Strategies (znamienko plus); Utility Rate Plan; Settings (znamienko plus). Pravá strana je prázdna biela.
V prvom kroku (základné nastavenia) vyberte základné parametre zariadenia:
- Device type: vyberte typ zariadenia
- Type: vyberte typ
- Name: názov podľa vášho výberu
Textový popis tohto obrázka
Snímka obrazovky kroku 1 'Basic settings' sprievodcu v Reduxi Configurator (krok 2 'Communication channel' je sivý). Formulár so všetkými prázdnymi poľami: Device type *: prázdny rozbaľovací zoznam; Type *: prázdny rozbaľovací zoznam (sivý); Name *: prázdne. Tlačidlá: Back, Next.
Kliknite na Next.
6.2 Nastavenia komunikácie
Vyplňte komunikačné parametre nabíjačky:
| Parameter | Hodnota |
|---|---|
| Pripojenie | TCP/IP |
| IP | IP adresa nabíjačky (pozrite Bod 4) |
| Port |
502 (predvolený port Modbus TCP pre KEBA KeContact P30) |
| Adresa Modbus | Adresa Modbus (unit ID) nastavená na nabíjačke. Pozrite dokumentáciu KEBA v Bode 1. |
6.3 Test komunikácie
Kliknite na Test communication dole v sprievodcovi. Jedenkrát načíta údaje z KEBA KeContact P30 a nič neuloží. Ak je test úspešný, kliknite na Done: zariadenie vytvorí až Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.50.243, s tlačidlom 'Scan for IP'. Port *: 502, s tlačidlom 'Test port'. Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo). Tlačidlo Done je označené azúrovým rámčekom.
7 Kontrola nameraných hodnôt
7.1 Last measurements
Keď sa nadviaže komunikácia, otvorte nabíjačku v časti Devices v Reduxi Configurator a skontrolujte hodnoty ako ďalší test.
7.2 Zapnutie riadenia cez Reduxi
Ak chcete nabíjačku riadiť stratégiami Reduxi, nastavte typ riadenia zariadenia na AUTO. Až potom príkazy stratégie ovplyvňujú nabíjačku.
Ako definovať stratégiu, nájdete v článku Stratégie pre kontrolér Reduxi.
✓ Zhrnutie
Príprava (body 1–2): Zaobstarajte si dokumenty KEBA. Nainštalujte nabíjačku a pripojte ju k napájaniu. Pripravte ethernetový kábel, Reduxi Controller a notebook alebo tablet.
Nabíjačka KEBA (body 3–4): Pripojte nabíjačku k sieti. Zistite jej IP adresu, v prípade potreby nastavte statickú IP a vo Web UI zapnite Modbus TCP. Reštartujte nabíjačku.
Pridanie do Reduxi (body 5–6): Prihláste sa do webového rozhrania Reduxi. Pridajte zariadenie a nastavte komunikačné parametre. Spustite Test communication a potom kliknite na Done.
Spustenie do prevádzky (bod 7): Skontrolujte posledné merania. Nastavte typ riadenia na AUTO.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Web UI nie je dostupné | Skontrolujte, či je prepínač DIP pre DHCP na ON a či je ethernetový kábel pripojený. Skontrolujte, či sú aktívne LED prepojenia. IP adresu nájdete v zozname pridelených adries DHCP v routeri (pozrite Bod 4). |
| Nedá sa prihlásiť do Web UI | Použite heslo správcu zo štítka vo vnútri nabíjačky, z protokolu o uvedení do prevádzky alebo z dodacej dokumentácie KEBA. |
| Test komunikácie zlyhá | Skontrolujte, či je Modbus TCP zapnutý v časti Communication settings vo Web UI a či sa nabíjačka po uložení reštartovala. Skontrolujte IP adresu a port v Bode 6. |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
