Pripojte a nakonfigurujte nabíjačku KEBA KeContact P30 EV s radičom Reduxi cez Modbus TCP IP (LAN)

Aktualizované



1. Predpoklady

  • Nabíjačka KEBA KeContact P30 je mechanicky a elektricky nainštalovaná
  • Nabíjačka je zapnutá
  • Sieťový kábel je k dispozícii
  • Prenosný počítač alebo radič s ethernetovým rozhraním je k dispozícii
  • Používateľ má povolenie na prístup k konfigurácii nabíjačky

Ďalšia dokumentácia:
Návod na inštaláciu a konfiguráciu — KEBA KeContact P30 x-series :: FENECON Dokumente
 https://www.keba.com/en/emobility/service-support/downloads/Downloads.
KeContactP30x-series_konfen

2. Fyzické pripojenie Ethernetu

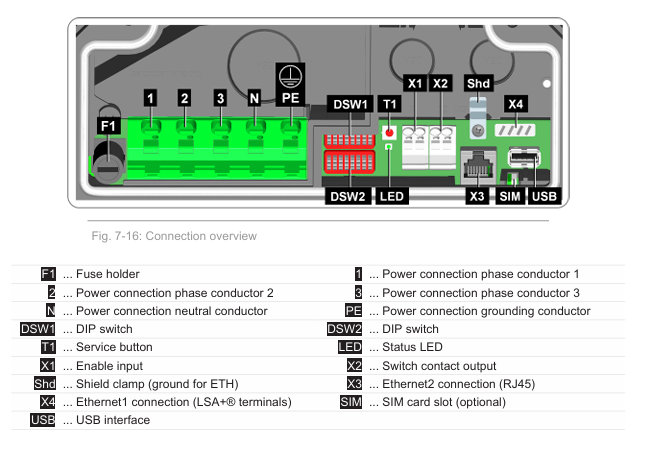

  1. Nájdite Ethernetový port (RJ‑45) vo vnútri nabíjačky.
  2. Pripojte ethernetový kábel:
    • do sieťového prepínača, alebo
    • priamo do radiča, alebo
    • priamo do servisného prenosného počítača.
  3. Po zapnutí sa uistite, že kontrolky prepojenia svietia.


3. Prístup ku konfigurácii nabíjačky

3.1 Metóda sieťového prístupu

KEBA P30 nemá displej. Všetka konfigurácia sa vykonáva prostredníctvom integrovaného webového rozhrania (Web UI).

Na prístup k Web UI je potrebné poznať IP adresu nabíjačky.

3.2 Počiatočný prístup k IP (DHCP)

  1. Nastavte prepínač DIP pre DHCP na ON (predvolené z výroby).
  2. Zapnite nabíjačku.
  3. Nabíjačka požiada o IP adresu zo sieťového DHCP servera.
  4. Identifikujte pridelenú IP adresu pomocou jednej z nasledujúcich metód:
    • Zoznam pridelených IP adries routera
    • Nástroj na skenovanie siete
    • Servisný nástroj KEBA (ak je k dispozícii)

3.3 Prihlásenie do Web UI

  1. Otvorte webový prehliadač.

  2. Zadajte IP adresu nabíjačky:

    http://<ip-adresa-nabíjačky>
  3. Prihláste sa pomocou poverení správcu.

Poznámka:

Pre nabíjačky KEBA KeContact P30 je heslo správcu (alebo servisné heslo) poskytnuté spoločnosťou KEBA a zvyčajne sa nachádza na jednom z nasledujúcich miest:

  • Na štítku zariadenia vo vnútri nabíjačky
  • Na dodacom liste pri uvedení nabíjačky do prevádzky
  • Na dodacej dokumentácii KEBA

4. Konfigurácia IP adresy Ethernetu

4.1 Otvoriť nastavenia siete

  1. Vo Web UI prejdite na: Sieť → Ethernet
  2. Zobrazí sa aktuálna konfigurácia IP adresy.

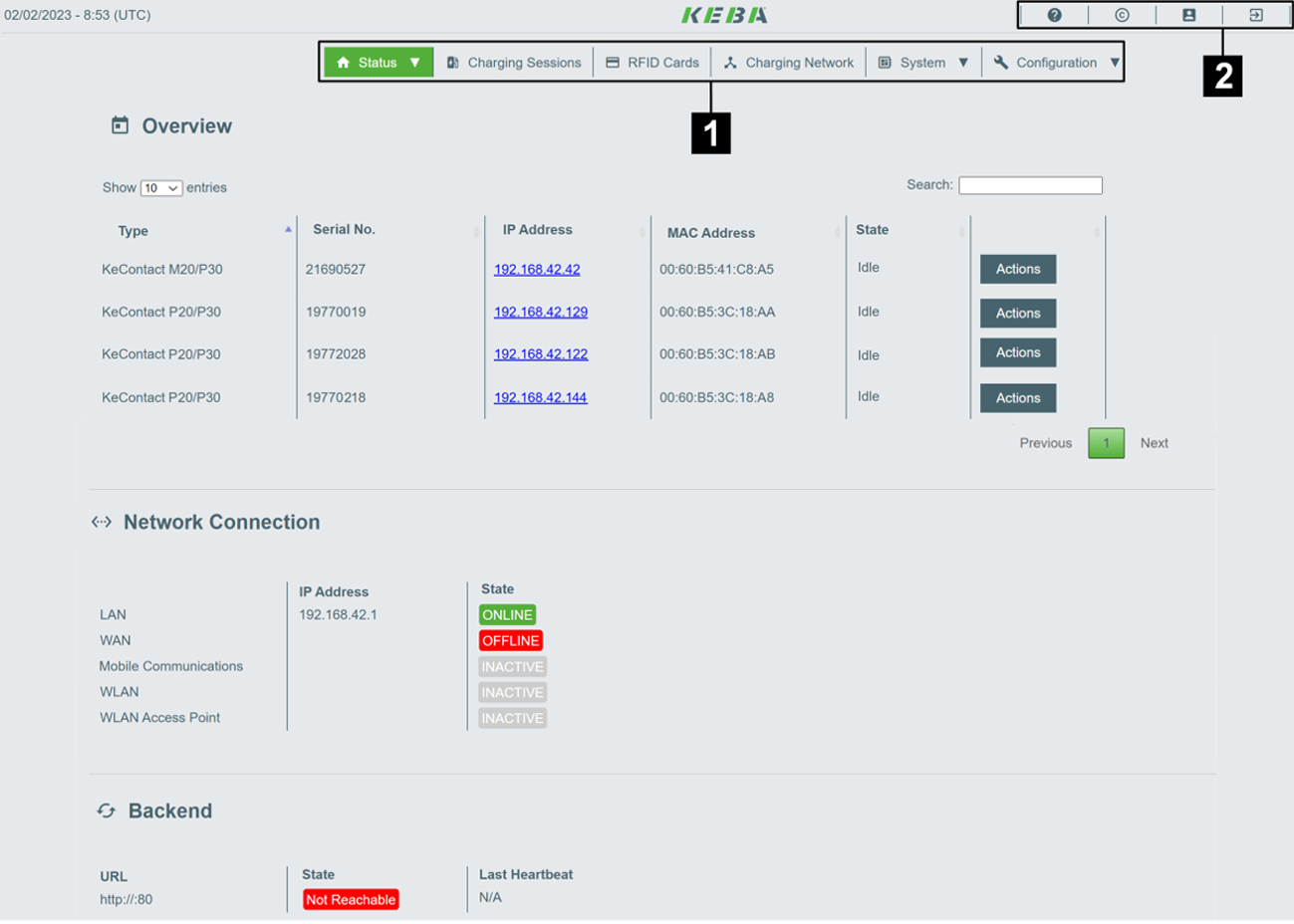

Príklad Web UI:

4.2 Statická konfigurácia IP adresy

Ak je požadovaná pevná IP adresa:

  1. Vyberte Režim konfigurácie IP: Statická
  2. Zadajte nasledujúce parametre:
    • IP adresa
      Príklad: 192.168.1.50
    • Maska podsiete
      Príklad: 255.255.255.0
    • Predvolená brána (ak je požadovaná)
  3. Uložiť nastavenia.
  4. Reštartovať nabíjačku.
  5. Prístup k Web UI pomocou novej IP adresy.

5. Povolenie komunikácie TCP/IP

5.1 Nastavenia komunikácie

  1. Vo Web UI prejdite na: Nastavenia komunikácie
  2. Povoľte požadované rozhranie komunikácie TCP/IP:
    • Modbus TCP (ak radič komunikuje cez Modbus)
  3. Zakázať nepoužívané komunikačné rozhrania.
  4. Uložiť nastavenia.
  5. Reštartovať nabíjačku.

6. Pridanie nového zariadenia do Reduxi radiča

Ak chcete pridať nové zariadenie alebo upraviť existujúce, postupujte podľa nižšie uvedených krokov.

6.1 Prihlásenie/Pridanie nového zariadenia

  1. Prihláste sa do aplikácie Reduxi Configurator a stlačte tlačidlo „Pridať zariadenie“.
  2. Vyberte zariadenie, ktoré chcete pridať, v časti Základné nastavenia.

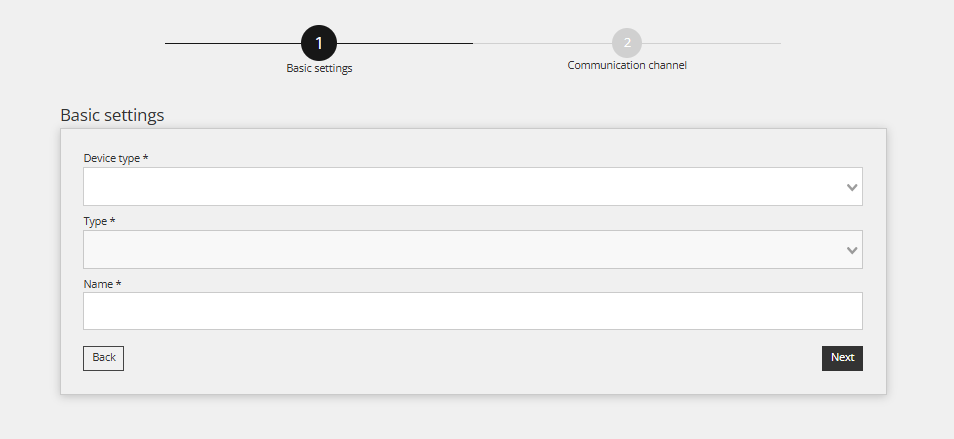

6.2 Základné parametre zariadenia

V prvom kroku nakonfigurujte základné parametre zariadenia:

  • Typ zariadenia: Vyberte typ zariadenia
  • Typ: Vyberte typ
  • Názov: Zadajte požadovaný názov zariadenia

6.3 Nastavenia komunikácie

Vyplňte komunikačné parametre nového zariadenia, ktoré pridávate do Reduxi, a potom stlačte Test komunikácie. Ak dostanete odpoveď, stlačte Uložiť.
