1. Fyzické pripojenie
- RS485 A (D+)
- RS485 B (D−)
- voliteľná GND
Pripojte nasledovne:
- RS485 A na meniči → RS485 A na radiči Reduxi
- RS485 B na meniči → RS485 B na radiči Reduxi
- GND je možné pripojiť, ak sa používa tienený kábel
2. Pripojenie viacerých meničov
Pri pripájaní viacerých meničov použite lineárnu topológiu (sériové zapojenie):
Nepoužívajte hviezdicové zapojenie.

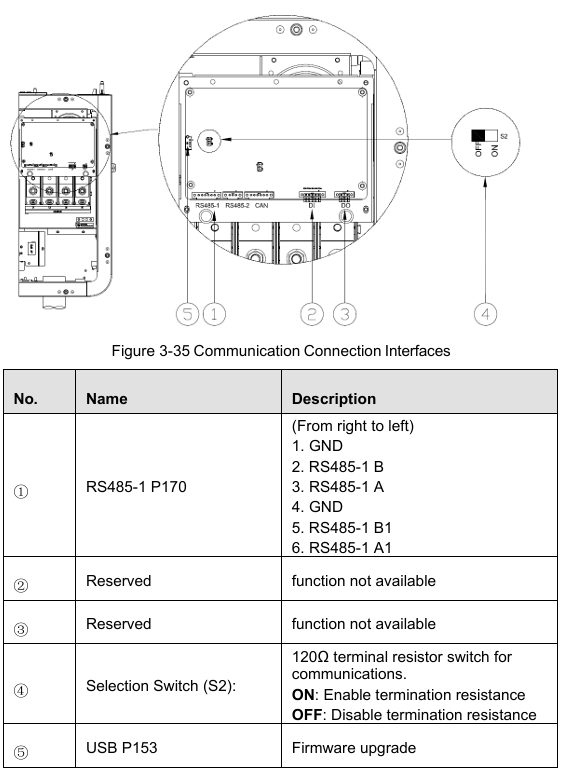

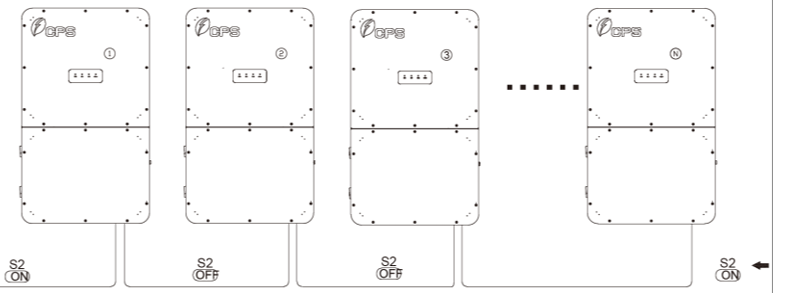

Na prvom a poslednom zariadení v sekvencii musí byť prepínač zapnutý, ako je znázornené na obrázku.
3. Nastavenia meniča (viaceré možnosti)
3.1 Meniče s displejom (s LCD displejom)
Adresu RS485 môžete nastaviť priamo na meniči:
Postup:
- Použite displej meniča a prejdite na:
Nastavenia → Komunikácia → RS485 - Vyhľadajte parameter Adresa (Modbus ID)
- Nastavte požadovanú hodnotu (napr. 1, 2, 3, … v závislosti od systému)
- Potvrďte a uložte nastavenia na meniči
Nie sú potrebné žiadne ďalšie nástroje ani softvér. Všetka konfigurácia sa vykonáva lokálne prostredníctvom obrazovky meniča.
3.2 Meniče bez displeja (bez LCD displeja)
Pri meničoch bez displeja sa adresa RS485 musí nastaviť pomocou PC.
Pripojenie RS485 na USB
Potrebné:
- Prenosný počítač
- Adaptér RS485 na USB
- Konfiguračný/servisný softvér CHINT
Postup:
- Pripojte adaptér RS485 USB k meniču:
- Adaptér A → RS485 A meniča
- Adaptér B → RS485 B meniča
- Pripojte adaptér k PC pomocou USB
- Otvorte konfiguračný softvér CHINT na PC
- Vyberte správny COM port (napr. COM3) a nastavte komunikačné parametre:
- Prenosová rýchlosť: 9600
- Dátové bity: 8
- Parita: Žiadna
- Stop bit: 1
- Nadviažte spojenie s meničom (Pripojiť / Čítať)
- Vyhľadajte parameter Adresa (Modbus ID)
- Nastavte požadovanú adresu a zapíšte/uložte nastavenia do meniča
Ak priame pripojenie cez RS485 nie je podporované firmvérom meniča, adresa sa musí nastaviť pomocou kompatibilnej brány alebo servisného rozhrania.
4. Voliteľné: Modul FlexOM Gateway

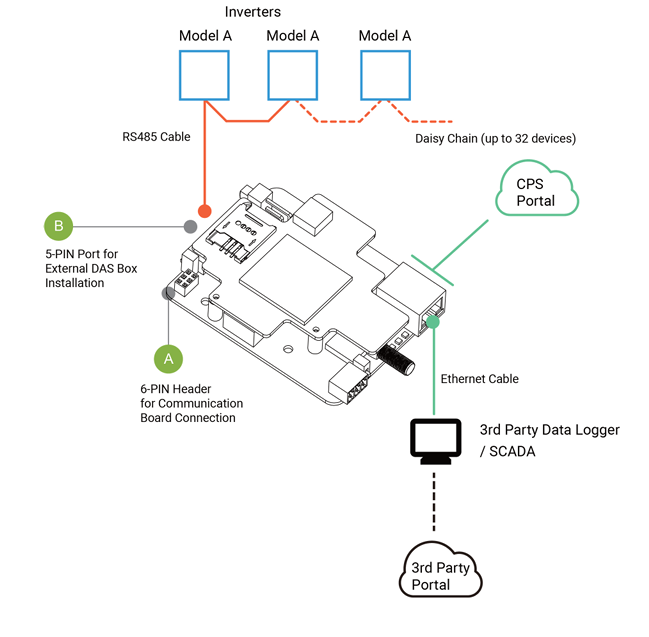

Ako voliteľný doplnok je možné nainštalovať modul s názvom FlexOM Gateway.
Tento modul umožňuje:
- Vzdialený prístup k meniču
- Komunikácia cez TCP/IP (Ethernet) (Port: 502)
- Jednoduchšia konfigurácia a monitorovanie prostredníctvom webového rozhrania
S modulom FlexOM Gateway je možné k meniču pristupovať cez sieť, čím v mnohých prípadoch odpadá potreba priamej konfigurácie RS485 cez PC.
FlexOM Gateway vyžaduje pripojenie na internet pomocou Ethernetu. Pred spustením brány musia byť otvorené porty brány firewall LAN oboma smermi (pre prichádzajúcu a odchádzajúcu komunikáciu), konkrétne TCP 1884 s cieľovou IP adresou 47.254.52.209 (mqtt.chintpowersystems.com).
Oficiálna dokumentácia pre modul FlexOM Gateway: https://www.chintpowersystems.com/wp-content/uploads/2025/12/CPS-FlexOM-Gateway-User-Manual-12-2-2025.pdf
5. Pridanie nového zariadenia (CHINT String Inverter)
Na pridanie nového zariadenia (Huawei SUN2000) alebo úpravu existujúceho sú uvedené nasledujúce body.
5.1 Pridať nové zariadenie
Prihláste sa do aplikácie Reduxi configurator a stlačte tlačidlo "Pridať zariadenie".
5.2 Vyberte zariadenie, ktoré chcete pridať (Základné nastavenia)
V prvom kroku vyberte základné parametre zariadenia, ktoré chcete pridať:
- Typ zariadenia: Solárna elektráreň,
- Tip: Huawei SUN2000,
- Názov: Špecifikujte názov zariadenia.
5.3 Komunikačný kanál
Vyplňte parametre pre komunikáciu so SmartLoggerom, ktoré sú:
- Pripojenie: TCP/IP,
- IP: vyplňte IP adresu SmartLoggeru,
- Port: vždy 502,
- Modbus Unit ID: vyplňte Logickú adresu pre nastavenie Modbus SmartLoggeru.
5.4 Test komunikácie
Pod všetkými nastaveniami v komunikačnom kanáli je umiestnené tlačidlo „Test komunikácie“, ktoré sa používa na vykonanie testu.
Test komunikácie môže vrátiť dve odpovede:
1. Komunikácia funguje správne, obrázok nižšie:
2. Komunikácia nefunguje správne, obrázok nižšie:
5.5 Pokročilé nastavenia
Pokročilé nastavenia sú ľubovoľné a závisia od špecifických potrieb miesta, kde je Reduxi Controller nainštalovaný. Po dokončení všetkých pokročilých nastavení stlačte tlačidlo „Hotovo“ vpravo dole.
5.6 Posledné merania
Po úspešnom nadviazaní komunikácie so zariadením je možné overiť namerané hodnoty získané zo zariadenia ako dodatočný test. Na domovskej stránke konfigurátora Reduxi kliknite na sekciu „Zariadenie“ a v stromovej štruktúre vyberte novo pridaný menič Huawei SUN2000.
Ak chceme, aby zariadenie bolo riadené stratégiou, režim riadenia musí byť nastavený na „Automatický“, ale ak prepneme na manuálny režim, môžeme otestovať funkčnosť rôznych stavov.
Po úspešnom pridaní zariadenia a overení hodnôt je možné zariadenie prezerať a ovládať prostredníctvom aplikácie Reduxi.
