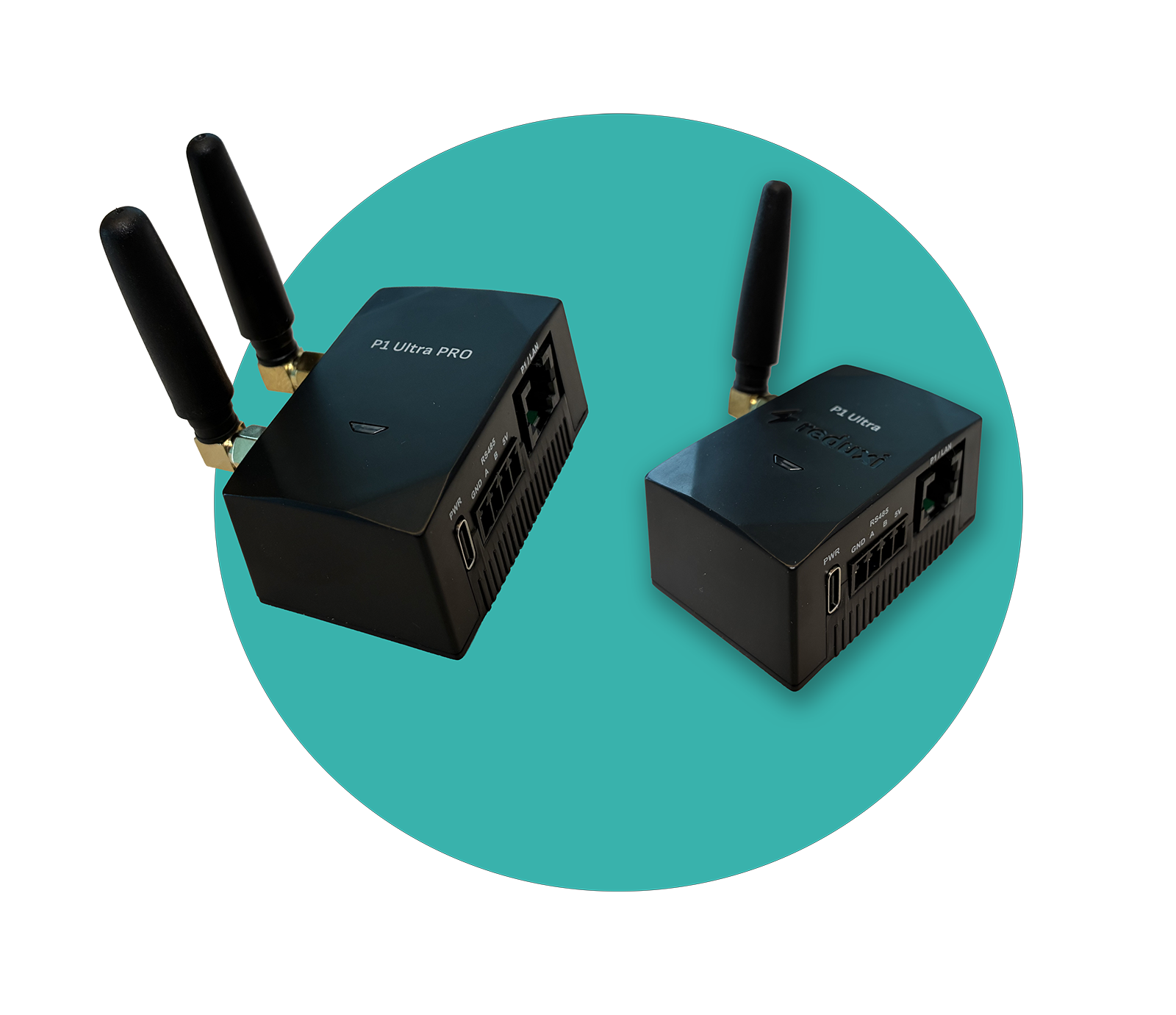

1 O zariadeniach P1 Ultra a P1 Ultra Pro

1.1 Popis zariadenia

Zariadenie zbiera údaje zo smart merača a prevádza komunikáciu merača na komunikáciu TCP/IP. Údaje odosiela do Reduxi Controller.

P1 Ultra Pro podporuje aj LTE cez SIM kartu a externú anténu LTE. Konfiguráciu LTE nájdete v ⁠bode 4⁠.

Podporované rozhranie a komunikačný protokol závisia od modelu smart merača a krajiny.

1.2 Podporované rozhrania meračov a komunikačné protokoly

Rozhrania meračov:

• P1 / HAN / I1
• TTL (P1) cez RJ12
• M-Bus cez 2-vodičové pripojenie, RJ12 alebo RJ45
• RS485 cez 2-vodičové pripojenie

Komunikačné protokoly:

• DSMR (IEC 62056-21)
• DLMS/DSLM Push

Pozrite si zoznam podporovaných modelov smart meračov: Zoznam podporovaných zariadení.

2 Potrebné vybavenie

Potrebujete tieto komponenty:

• Reduxi P1 Ultra alebo P1 Ultra Pro
• Napájací zdroj pre zariadenie
• Kábel RJ12 (súčasť dodávky) alebo kábel s rovnakým poradím vodičov na oboch koncoch (zapojenie 1:1)
• Smart merač s aktivovaným portom HAN/P1
• P1 Ultra Pro s LTE: aktívna SIM karta a externá anténa LTE
• Reduxi Controller v rovnakej sieti
• Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi

3 Pripojenie zariadenia k smart meraču

3.1 Pripojenia zariadenia

Pripojenia P1 Ultra

Textový popis tohto obrázka

Schéma pripojení P1 Ultra. Hore: obrysový nákres zariadenia zo strany konektorov s popismi PWR (port USB-C), RS485 so svorkami GND, A, B, 5V a P1 / HAN (zásuvka RJ12). Pod ním schéma zapojenia. Vľavo: Power Supply (ikona zástrčky) spojený šípkou s PWR (USB-C). V strede: svorkovnica RS485 so svorkami GND, A, B, 5VDC; šípky od GND, A a B vedú nadol k popisom GND, RS485_B a RS485_A (5VDC má krátku čiaru bez šípky). Vpravo: P1/HAN, RJ12 spojený čiarou s popisom P1 (RJ12 - TTL) M-bus so Smart Meter (ikona merača).

3.2 P1 / HAN (RJ12)

Tento komunikačný konektor pripája zariadenie k smart meraču. Pripojte ho dodaným káblom RJ12 k aktivovanému portu HAN/P1 smart merača.

Skontrolujte, ktoré smart merače sú podporované:

3.3 M-Bus

P1 Ultra a P1 Ultra Pro komunikujú s kompatibilnými smart meračmi cez M-Bus. M-Bus môžete pripojiť pomocou:

• 2-vodičového pripojenia M-Bus: pin 3 – M-Bus +, pin 4 – M-Bus –
• konektora RJ12
• konektora RJ45

Zapojte oba vodiče M-Bus zo smart merača na piny 3 a 4 konektora RJ12.

3.4 Pripojenie k smart meraču

4 Konfigurácia P1 Ultra

4.1 Pripojenie k sieti Wi‑Fi

1

Zapnite napájanie zariadenia

Pripojte zariadenie k napájaciemu zdroju.

2

Pripojte sa k sieti zariadenia

Na telefóne alebo počítači vyhľadajte sieť Wi‑Fi P1WIFI a pripojte sa k nej.

3

Otvorte webové rozhranie

Otvorte webový prehliadač a prejdite na http://p1wifi.local

4

Log in

Používateľské meno: admin
Heslo: vytlačené na štítku zariadenia.

Prihlasovacia stránka P1 Ultra

Textový popis tohto obrázka

Snímka obrazovky prihlasovacej stránky webového rozhrania P1 Ultra. Logo Reduxi (blesk a slovo reduxi) s textom P1 - ULTRA 2 pod ním. Sivý rámček Sign-in s nadpisom Sign-in. Username: admin. Password: vyplnené pole, znaky skryté ako bodky, s ikonou oka vpravo. Tmavé tlačidlo Login.

5

Zadajte prihlasovacie údaje k sieti Wi‑Fi

Zadajte prihlasovacie údaje vašej lokálnej siete Wi‑Fi. Odporúčame zariadeniu prideliť statickú IP adresu. Potom kliknite na Save v pravom dolnom rohu. Zariadenie sa pripojí k vybranej sieti Wi‑Fi a použije nakonfigurovanú IP adresu.

Karta Network: SSID a heslo Wi‑Fi

Textový popis tohto obrázka

Snímka obrazovky webového rozhrania P1 Ultra, karta Network. Horné karty: Home, Network (vybraná, tmavá), Meter, Services, System. Sekcia Wi-Fi network so zeleným stavovým štítkom Connected (stĺpce signálu). Use static IP address: prepínač s popisom No (vypnutý). Wi-Fi SSID: vstupné pole, prázdne, s tlačidlom vyhľadávania Wi-Fi vpravo, v červenom rámčeku. Password: vstupné pole, prázdne, s ikonou oka, v červenom rámčeku. Sekcia Wi-Fi Hotspot: Hotspot password: vstupné pole, prázdne, s ikonou oka. Varovný text: This password will be used instead of the default password printed on the device. Tlačidlá dole: tmavé tlačidlo ozubeného kolesa vľavo; tmavé tlačidlo uloženia (ikona diskety) vpravo, v červenom rámčeku.

4.2 Nastavenia merača

Na karte Meter nakonfigurujte:

• Country
• Meter type
• Meter name

Ak je na smart meraču zapnuté šifrovanie, zadajte aj požadované parametre šifrovania.

Ak merač používa prúdové transformátory (CT), kliknite dole na ikonu ďalších nastavení. Tam nakonfigurujete pomery CT a VT.

Karta Meter

Textový popis tohto obrázka

Snímka obrazovky karty Meter webového rozhrania P1 Ultra. Nadpis Meter s červeným štítkom Disconnected vpravo hore. Červený rámček obklopuje polia formulára: Country: Slovenia (rozbaľovací zoznam); Meter type: Iskraemeco AM550 (rozbaľovací zoznam); Meter name: AM550 - Main meter; Meter message structure: Slovenia (rozbaľovací zoznam); Meter cipher key (optional): prázdne; Meter authentication key (optional): prázdne. Pod rámčekom: Baud rate: 38400 bits/s (zosivené); Data bits: 8; Stop bits: 1; Parity: None. Tlačidlá dole: tmavé tlačidlo s dvoma šípkami vľavo, tmavé tlačidlo ozubeného kolesa a tmavé tlačidlo uloženia (ikona diskety) vpravo, označené červeným rámčekom.

4.3 Nastavenia služieb

Pod Modbus vyberte jednu z dvoch možností komunikácie.

Možnosť 1: Modbus TCP/IP

Modbus TCP/IP

Textový popis tohto obrázka

Snímka obrazovky sekcie Modbus v nastaveniach P1 Ultra. Nadpis Modbus s modrým štítkom Active vpravo hore. Enable: prepínač s popisom Yes (zapnutý). Červený rámček obklopuje dva rozbaľovacie zoznamy: Modbus mode: TCP/IP; Modbus register structure: Reduxi.

Možnosť 2: Modbus RTU (RS485)

Modbus RTU (RS485)

Textový popis tohto obrázka

Snímka obrazovky nastavení Modbus v P1 Ultra, režim RTU. Enable: prepínač s popisom Yes (zapnutý). Modbus mode: RTU (rozbaľovací zoznam, v červenom rámčeku); Modbus register structure: Reduxi (rozbaľovací zoznam, v rovnakom červenom rámčeku). Samostatný červený rámček označuje tmavé tlačidlo nastavení (ikona ozubeného kolesa) vpravo. Druhý riadok: Device address: 1; Baud rate: 115200 bits/s; Data bits: 8; Stop bits: 1; Parity: None.

4.4 Pripojenie LTE (P1 Ultra Pro)

P1 Ultra Pro podporuje aj LTE so SIM kartou a externou anténou LTE.

1

Vložte SIM kartu

Vložte aktívnu SIM kartu do P1 Ultra Pro.

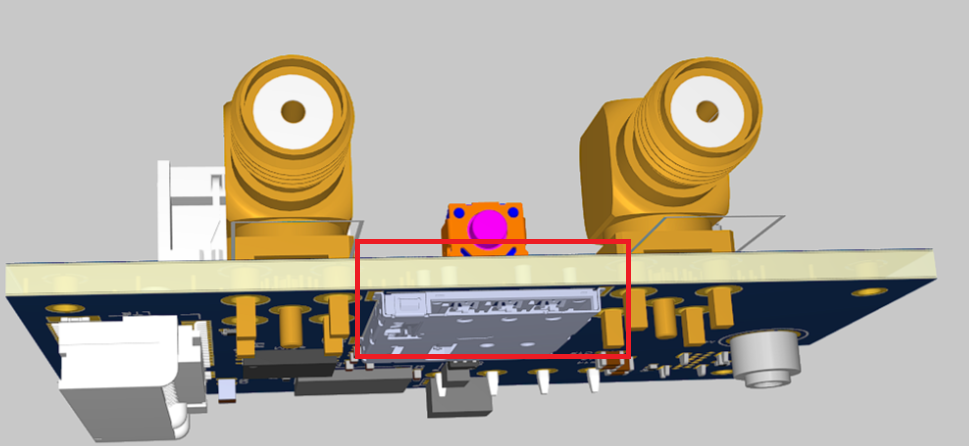

Slot na SIM kartu

Textový popis tohto obrázka

Vizualizácia dosky plošných spojov P1 Ultra Pro zo strany. Doska s béžovým okrajom a modrou spodnou stranou, dva zlaté anténne konektory stojace na doske (vľavo a vpravo), medzi nimi malý červenooranžový komponent s ružovým stredom, vľavo biely konektor a vľavo dole sivý konektor, pozdĺž spodnej strany zlaté piny. Červený obdĺžnik označuje slot na SIM kartu, plochý kovový komponent na spodnej strane dosky uprostred. Nie je viditeľný žiadny text.

2

Pripojte anténu

Pripojte externú anténu LTE.

3

Zapnite mobilnú sieť

Zapnite Mobile network.

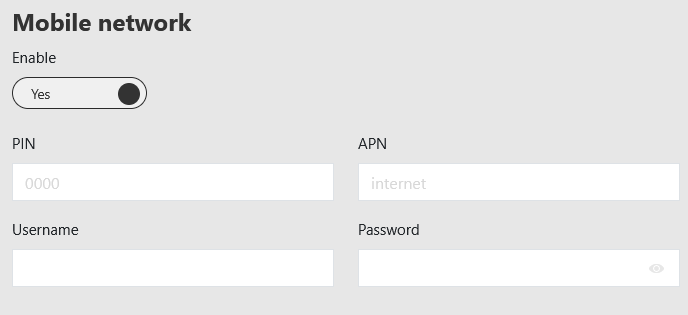

Nastavenia mobilnej siete

Textový popis tohto obrázka

Snímka obrazovky nastavení Mobile network v P1 Ultra Pro. Nadpis Mobile network. Enable: prepínač s popisom Yes (zapnutý). Polia: PIN: prázdne, so sivým ukážkovým textom v poli (hodnota tu nie je uvedená); APN: prázdne, so sivým zástupným textom internet; Username: prázdne; Password: prázdne, s ikonou oka.

4

Zadajte APN

Zadajte nastavenia APN, ktoré vyžaduje váš mobilný operátor.

5

Zadajte prístupové údaje

Ak to operátor vyžaduje, zadajte používateľské meno, heslo a PIN SIM karty.

6

Uloženie

Uložte konfiguráciu a skontrolujte, či je pripojenie LTE aktívne.

Potrebné nastavenia APN závisia od mobilného operátora.

5 Prihlásenie do webového rozhrania Reduxi

Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:

Aktivácia tunelového spojenia (krok 3)

Textový popis tohto obrázka

Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.

Otvorenie Configurator (krok 4)

Textový popis tohto obrázka

Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.

Prihlasovacia obrazovka zariadenia Reduxi Controller

Textový popis tohto obrázka

Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.

Webové rozhranie zariadenia Controller po prihlásení

Textový popis tohto obrázka

Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.

6 Pridanie P1 Ultra do Reduxi

Pomocou týchto krokov pridáte nové P1 Ultra alebo upravíte existujúce.

6.1 Základné nastavenia

Prihláste sa do Reduxi Configurator (pozri ⁠bod 5⁠) a kliknite na + Add device.

Tlačidlo Add device

Textový popis tohto obrázka

Snímka obrazovky ľavej ponuky Reduxi Configurator pod logom reduxi Configurator. Položky ponuky: Devices (rozbalené, so znamienkom mínus) obsahuje tlačidlo '+ Add device' (s obrysom); Strategies (znamienko plus); Utility Rate Plan; Settings (znamienko plus). Pravá strana je prázdna biela.

Vyberte základné nastavenia.

Basic settings

Textový popis tohto obrázka

Snímka obrazovky formulára Basic settings v Reduxi Configurator, orezaná na pravom okraji. Polia: Device type *: Energy meter; Type *: P1 WiFi / Ultra; Name *: P1 WiFi / Ultra. Sekcia Include to strategy s tabuľkou, ktorej viditeľné riadky sú Strategy (hlavičkový riadok) a Energy manager (stĺpce vpravo sú odrezané). Tlačidlo Back vľavo dole.

6.2 Nastavenia komunikácie

V nastaveniach komunikačného kanála zadajte parametre zodpovedajúce vášmu pripojeniu k smart meraču.

Nastavenia komunikácie

Textový popis tohto obrázka

Malá snímka obrazovky formulára Communication channel v Reduxi Configurator. Pole Connection * je rozbaľovací zoznam s aktuálnou hodnotou TCP/IP a otvoreným zoznamom s tromi možnosťami: TCP/IP (zvýraznené), Local serial port, MQTT. Pod zoznamom je čiastočne viditeľný popis Port * (odrezaný).

Príklad pre TCP/IP:

Príklad TCP/IP

Textový popis tohto obrázka

Snímka obrazovky formulára Communication channel and device configuration v Reduxi Configurator (príklad TCP/IP). Polia: Connection *: TCP/IP (rozbaľovací zoznam, zvýraznený modrým obrysom); IP *: p1wifi.local, s čiernym tlačidlom Scan for IP vpravo; Port *: 502, s čiernym tlačidlom Test port vpravo; Extended IP recovery (ikona informácií): prepínač s popisom Yes (zapnutý); Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (čierne, vpravo).

Môžete zadať p1wifi.local alebo IP adresu, ktorú ste nastavili vo webovom rozhraní P1 Ultra.

6.3 Test komunikácie

Kliknite dole v sprievodcovi na Test communication. Prečíta P1 Ultra jedenkrát a nič neukladá. Ak je test úspešný, kliknite na Done: zariadenie vytvorí iba Done.

Tlačidlo Test communication

Textový popis tohto obrázka

Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.

Tlačidlo Done

Textový popis tohto obrázka

Snímka obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.50.243, s tlačidlom 'Scan for IP'. Port *: 502, s tlačidlom 'Test port'. Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo). Tlačidlo Done je označené azúrovým rámčekom.

Ak test zlyhá, skontrolujte:

• pripojenie kábla RJ12
• pripojenie Wi‑Fi
• IP adresu
• štruktúru správ
• aktiváciu portu HAN na smart meraču

7 Kontrola nameraných hodnôt

7.1 Last measurements

Po nadviazaní komunikácie skontrolujte ako dodatočný test hodnoty v časti Devices v Reduxi Configurator.

7.2 Zapnutie riadenia cez Reduxi

Ak chcete údaje z merača použiť v stratégii Reduxi, skontrolujte nastavenia zariadenia v časti Devices v Reduxi Configurator.

Ak chcete dosiahnuť maximálnu flexibilitu a zníženie nákladov na energiu pri dynamických cenách a dynamických tarifách, definujte stratégiu podľa postupu v Stratégie pre Reduxi Controller.

8 LED indikátory a obnovenie továrenských nastavení

8.1 LED indikátory

LED indikátory zobrazujú aktuálny stav zariadenia:

8.2 Obnovenie továrenských nastavení

Obnovenie továrenských nastavení odporúčame:

• pri výmene smart merača
• pri zmene miesta inštalácie
• pri problémoch s pripojením
• pred opätovnou konfiguráciou zariadenia

9 Riešenie problémov

Ak komunikácia nefunguje, skontrolujte nasledujúce body.

9.1 Pripojenie k smart meraču

• Port HAN/P1 musí byť aktivovaný.
• Kábel RJ12 musí byť správne pripojený.
• Kábel musí mať zapojenie 1:1.

9.2 Prístup k prevodníku

Skúste otvoriť http://p1wifi.local alebo IP adresu prevodníka.

9.3 Lokálna sieť

• Prevodník musí byť v rovnakej sieti ako Reduxi Controller.
• Skontrolujte silu signálu Wi‑Fi.

9.4 Konfigurácia

Skontrolujte:

• IP adresu prevodníka
• štruktúru správ
• vybraný model smart merača

9.5 Obnovenie továrenských nastavení

Ak tieto kroky problém nevyriešia, vykonajte obnovenie továrenských nastavení (pozri ⁠bod 8⁠) a zariadenie nakonfigurujte znova.

9.6 Smart merače s viacerými typmi komunikácie HAN/P1

Niektoré smart merače podporujú viacero typov komunikácie HAN/P1. Ak máte problémy s komunikáciou, skontrolujte:

• či je port HAN aktivovaný
• aký komunikačný protokol smart merač používa
• či ste v Reduxi Configurator vybrali správny model smart merača
