Pripojte a nakonfigurujte P1 WiFi Ultra/ P1 WiFi Ultra PRO s elektromerom a radičom Reduxi

Aktualizované

1. Popis zariadenia

Zariadenie zbiera dáta z inteligentného merača a konvertuje komunikáciu merača na komunikáciu TCP/IP, ktorá sa následne presmeruje do radiča Reduxi.

P1 Ultra Pro navyše podporuje pripojenie LTE cez SIM kartu a externú LTE anténu. Konfiguráciu LTE nájdete v časti 4.3.

Podporované rozhranie a komunikačný protokol závisia od konkrétneho modelu inteligentného merača a krajiny.

Podporované rozhrania meračov a komunikačné protokoly

Rozhrania meračov:

  • P1 / HAN / I1
  • TTL (P1) cez RJ12
  • M-Bus cez 2-vodičové pripojenie, RJ12 alebo RJ45
  • RS485 cez 2-vodičové pripojenie

Komunikačné protokoly:

  • DSMR (IEC 62056-21)
  • DSLM/DLMS Push

V časti „Energetické merače“ si overte, ktoré modely inteligentných meračov sú podporované.

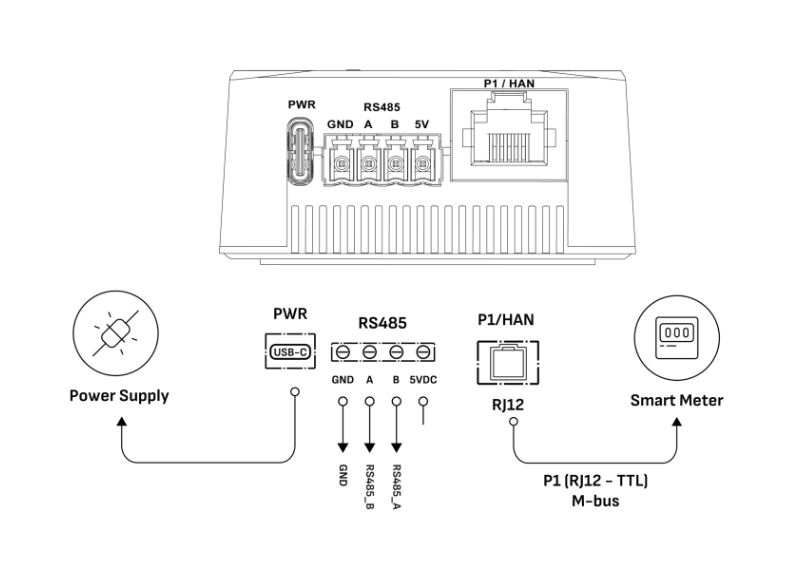

2. Pripojenia zariadenia

RS485 sa používa na pripojenie ďalších zariadení a nie je potrebný pre základnú prevádzku P1 Ultra

2.1 P1 / HAN (RJ12)

Komunikačný konektor používaný na pripojenie zariadenia k inteligentnému meraču.

Pripojte ho k aktivovanému portu HAN/P1 inteligentného merača pomocou dodaného kábla RJ12.

V časti „Energetické merače“ si overte, ktoré zariadenia sú podporované. https://support.reduxi.eu/hc/articles/13569263439249-List-of-supported-devices



P1 Ultra / Ultra Pro podporuje komunikáciu s kompatibilnými inteligentnými meračmi cez M-Bus.

M-Bus je možné pripojiť pomocou:

  • 2-vodičové pripojenie M-Bus,
    Kolík 3 – M-Bus +
    Kolík 4 – M-Bus -
  • Konektor RJ12,
  • Konektor RJ45.

Pripojte dva vodiče M-Bus z inteligentného merača ku kolíkom 3 a 4 konektora RJ12.

Dôležité: Pripojenie M-Bus a priradenie kolíkov na inteligentnom merači sa môže líšiť v závislosti od modelu merača. Pred pripojením si vždy overte dokumentáciu výrobcu merača.

3. Pripojenie k inteligentnému meraču

  1. Port HAN/P1 na inteligentnom merači musí byť aktivovaný.
  2. Pripojte kábel RJ12 medzi inteligentným meračom a Reduxi P1 Ultra.
  3. Použite dodaný kábel alebo kábel s rovnakým poradím vodičov na oboch koncoch (pripojenie 1:1).
  4. Po pripojení zariadenia by sa mala zapnúť zelená napájacia LED dióda..

Poznámka

Pri niektorých inteligentných meračoch je potrebné požiadať prevádzkovateľa distribučnej sústavy elektriny o aktiváciu portu HAN.


4. Pripojenie k sieti Wi-Fi

Krok 1

Pripojte zariadenie k napájaciemu zdroju.

Krok 2

Na telefóne alebo počítači vyhľadajte nasledujúcu sieť Wi-Fi:

P1WIFI

Pripojte sa k tejto sieti.

Krok 3

Otvorte webový prehliadač a prejdite na:

http://p1wifi.local

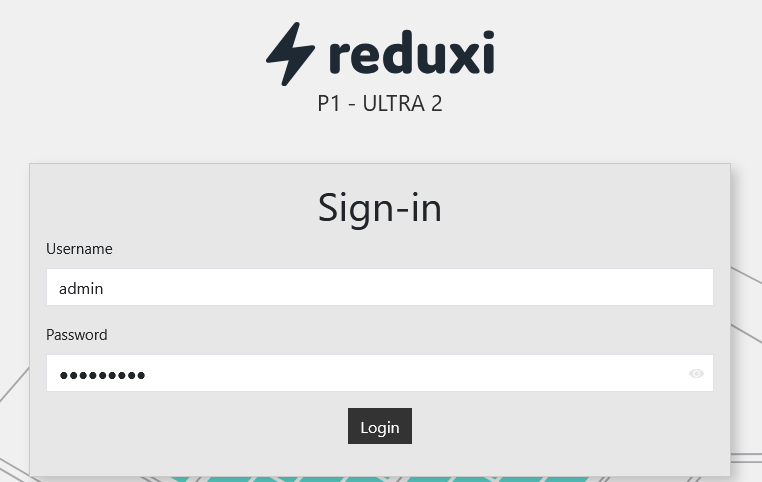

Krok 4

Prihláste sa:

Používateľské meno: admin

Heslo: Heslo sa nachádza na štítku zariadenia.Krok 5

Zadajte prihlasovacie údaje vašej lokálnej siete Wi-Fi.

Odporúčame nakonfigurovať statickú IP adresu.

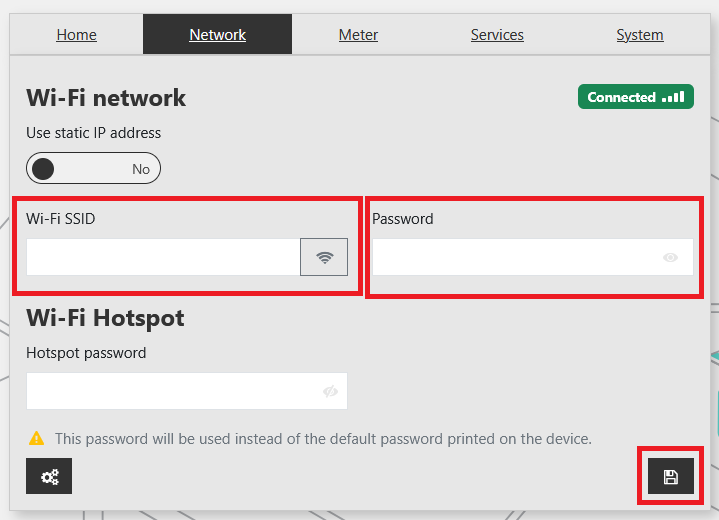

Krok 5

Zadajte prihlasovacie údaje vašej lokálnej siete Wi-Fi.

Odporúčame zariadeniu priradiť statickú IP adresu.


Nakoniec kliknite na „Uložiť“ v pravom dolnom rohu.

Zariadenie sa potom pripojí k vybranej sieti Wi-Fi a použije nakonfigurovanú IP adresu.

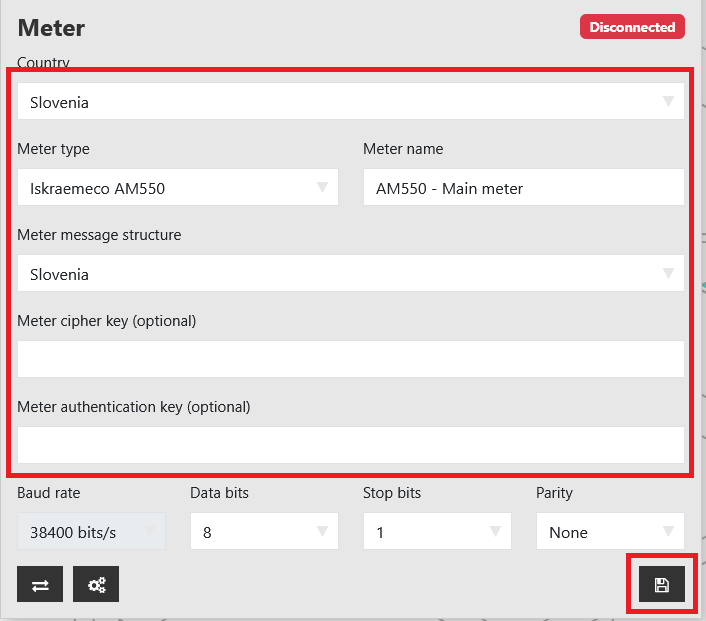

4.1 Nastavenia merača

Na karte Merač nakonfigurujte nasledujúce nastavenia:

  • Krajina
  • Typ merača
  • Názov merača

Ak je na inteligentnom merači povolené šifrovanie, zadajte aj požadované šifrovacie parametre.

Ak merač používa prúdové transformátory (CT), kliknutím na ikonu dodatočných nastavení v spodnej časti nakonfigurujte pomery CT a VT.

4.2 Nastavenia služieb

V časti Modbus vyberte jednu z nasledujúcich možností komunikácie.



Možnosť 1: Modbus TCP/IP




Možnosť 2: Modbus RTU (RS485)

4.3 LTE pripojenie – P1 Ultra Pro

P1 Ultra Pro tiež podporuje pripojenie LTE pomocou SIM karty a externej LTE antény.

  1. Vložte aktívnu SIM kartu do P1 Ultra Pro.
  2. Pripojte externú LTE anténu.
  3. Vyberte LTE ako sieťové pripojenie.
  4. Zadajte požadované nastavenia APN mobilného operátora.
  5. Ak to vyžaduje operátor, zadajte používateľské meno, heslo a PIN SIM karty.
  6. Uložte konfiguráciu a overte, či je pripojenie LTE aktívne.

Požadované nastavenia APN závisia od mobilného operátora.

5. Prihlásenie/Pridanie nového zariadenia

  1. Ako sa prihlásiť do Reduxi Configurator cez prehliadač? – Angličtina

    Prihláste sa do webového rozhrania Reduxi Configurator a kliknite na tlačidlo „Pridať zariadenie“.

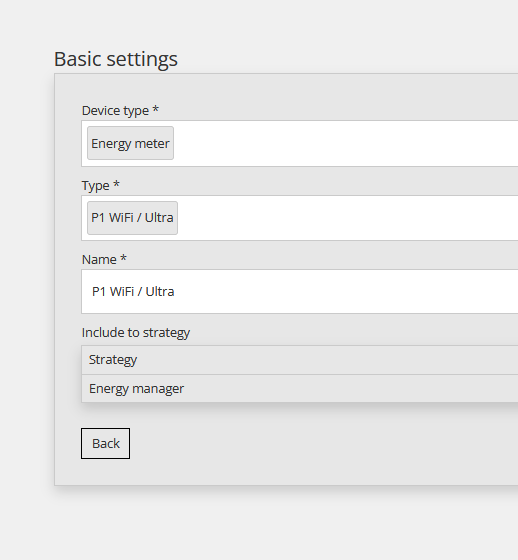

     2 .Vyberte základné nastavenia.

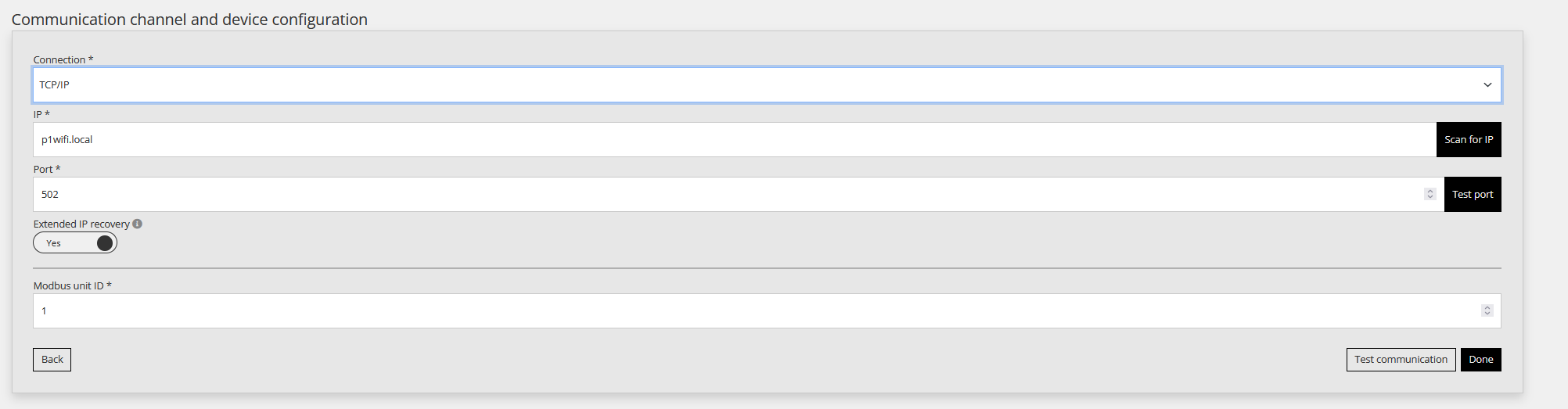

6. Nastavenia komunikácie

V nastaveniach komunikačného kanála zadajte parametre podľa vášho pripojenia k inteligentnému meraču.


Príklad TCP IP:

Môžete zadať p1wifi.local alebo IP adresu nakonfigurovanú v rozhraní P1 WIFI Ultra.

7. Komunikačný test

Po dokončení konfigurácie kliknite na:

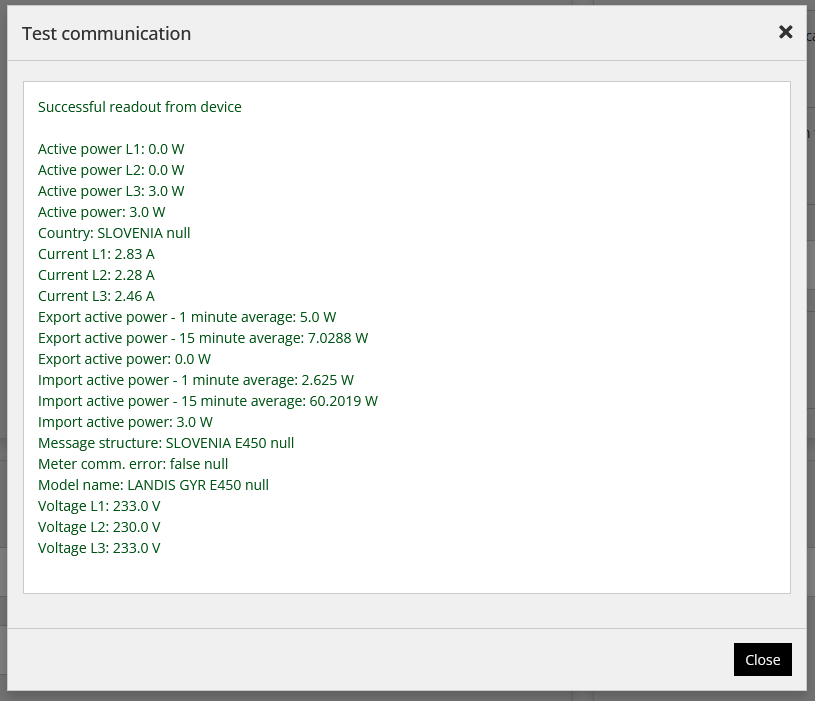

Úspešná komunikácia

Príklad úspešnej komunikácie:

Neúspešná komunikácia

Príklad neúspešnej komunikácie:

V tomto prípade skontrolujte nasledujúce položky:

  • Pripojenie kábla RJ12,
  • Pripojenie Wi-Fi,
  • IP adresa,
  • Štruktúra správy,
  • Aktivácia portu HAN na inteligentnom merači.

8. Indikátory LED

Indikátory LED zobrazujú aktuálny stav zariadenia:

  • Zelená – Zapnuté: Zariadenie je napájané.
  • Modrá – Bliká: Zariadenie je pripojené k Wi-Fi, ale momentálne neprijíma ani neodosiela dáta.
  • Fialová – Bliká: Zariadenie je pripojené k Wi-Fi a úspešne prenáša dáta.
  • Červená – Zapnuté alebo bliká: Zariadenie nie je pripojené k Wi-Fi.

9. Obnovenie továrenského nastavenia

Obnovenie do továrenského nastavenia sa odporúča:

  • pri výmene inteligentného merača,
  • pri zmene umiestnenia inštalácie,
  • pri problémoch s pripojením,
  • pred opätovnou konfiguráciou zariadenia.

Postup

  1. Pripojte zariadenie k napájaciemu zdroju.
  2. Stlačte a podržte tlačidlo RESET približne 10 sekúnd.
  3. Počkajte, kým sa nezapne červená LED dióda.
  4. Uvoľnite tlačidlo RESET.
  5. Zariadenie sa vráti do svojho továrenského nastavenia.

10. Riešenie problémov

Ak komunikácia nefunguje:

Skontrolujte pripojenie k inteligentnému meraču

  • Port HAN/P1 musí byť aktivovaný.
  • Kábel RJ12 musí byť správne pripojený.
  • Kábel musí používať zapojenie 1:1.

Skontrolujte prístup ku konvertoru

Pokúste sa otvoriť:

http://p1wifi.local

alebo IP adresu konvertora.

Skontrolujte lokálnu sieť

  • Konvertor musí byť pripojený k rovnakej sieti ako radič Reduxi.
  • Skontrolujte silu signálu Wi-Fi.

Skontrolujte konfiguráciu

Skontrolujte nasledujúce položky:

  • IP adresa meniča,
  • Štruktúra správy,
  • vybratý model inteligentného merača.

Vykonajte obnovenie do továrenského nastavenia

Ak vyššie uvedené kroky problém nevyriešia, vykonajte obnovenie do továrenského nastavenia a zariadenie nakonfigurujte znova.

11. Dôležitá poznámka

Niektoré inteligentné merače podporujú viacero typov komunikácie HAN/P1.

Ak narazíte na problémy s komunikáciou, skontrolujte nasledovné:

  • či je port HAN aktivovaný,
  • ktorý komunikačný protokol používa inteligentný merač,
  • či je v Reduxi Configurator vybratý správny model inteligentného merača.
