Ako pripojiť my-PV AC•THOR, AC•THOR 9s a AC ELWA 2 k Reduxi Controller

Aktualizované
⚡ Reduxi Controller · Znalostná báza

Ako pripojiť my-PV AC•THOR, AC•THOR 9s a AC ELWA 2 k Reduxi Controller

Integrujte výkonové regulátory a vykurovacie tyče my-PV do Reduxi Controller cez Modbus TCP – prebytky z FV tak automaticky putujú do ohrevu teplej vody a vykurovania.

⏱ cca 15–20 min
🔧 Reduxi Controller · my-PV AC•THOR / AC•THOR 9s / AC ELWA 2
🌐 Modbus TCP (LAN / Wi‑Fi cez router)
🔢 Až 250 zariadení my-PV na jeden Controller
📄 Stiahnuť ako PDF

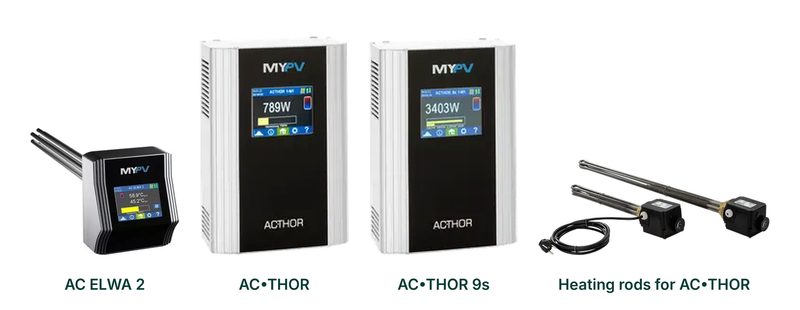

my-PV AC ELWA 2, AC THOR, AC THOR 9s a vykurovacie tyče pre AC THOR
my-PV AC ELWA 2, AC•THOR a AC•THOR 9s s vykurovacími tyčami
Textový popis tohto obrázka

Fotokoláž štyroch produktov my-PV na bielom pozadí, zľava doprava, každý s tmavozelenou menovkou pod sebou. AC ELWA 2: malé čierne zariadenie so strieborným predným panelom a farebným displejom, s vykurovacou tyčou vyčnievajúcou vľavo. AC•THOR: vysoká biela a strieborná nástenná jednotka s čiernym predným panelom, logom MYPV, farebným displejom s hodnotou 789W a názvom ACTHOR vytlačeným pod displejom. AC•THOR 9s: rovnaký typ jednotky s displejom zobrazujúcim 3403W. Vykurovacie tyče pre AC•THOR: dve dlhé kovové tyče s čiernymi pripájacími skrinkami, jedna s čiernym káblom.

📋 V tomto článku
  1. Technická dokumentácia
  2. Potrebné vybavenie
  3. Prehľad systému
  4. Konfigurácia zariadenia my-PV
  5. Prihlásenie do webového rozhrania Reduxi
  6. Pridanie zariadenia my-PV do Reduxi
  7. Kontrola hodnôt a zapnutie riadenia

1 Technická dokumentácia

Pred uvedením do prevádzky si prečítajte inštalačný návod dodaný so zariadením a aktuálny návod na obsluhu my-PV:

2 Potrebné vybavenie

  • Reduxi Controller – Stand Alone alebo na DIN lištu
  • Meranie siete v bode pripojenia do siete: ak je k Reduxi pripojený FV menič a jeho smart merač sa číta cez menič, nie je potrebný žiadny ďalší merač. Ak je zariadenie my-PV jediným zariadením na Reduxi Controller, nainštalujte merač energie alebo smart merač – pozri zoznam podporovaných zariadení
  • my-PV AC•THOR, AC•THOR 9s alebo AC ELWA 2 s najnovším firmvérom
  • Sieťové pripojenie (LAN alebo Wi‑Fi) – zariadenie my-PV a Reduxi Controller v rovnakej sieti, prepojené cez router
  • Notebook, tablet alebo smartfón s prístupom na internet

3 Prehľad systému

AC•THOR alebo AC ELWA 2 a Reduxi Controller sú pripojené k rovnakej sieti cez router. Cez túto sieť Reduxi Controller oznamuje zariadeniu my-PV cez Modbus TCP, koľko výkonu má odoberať – napríklad aktuálny prebytok z FV.

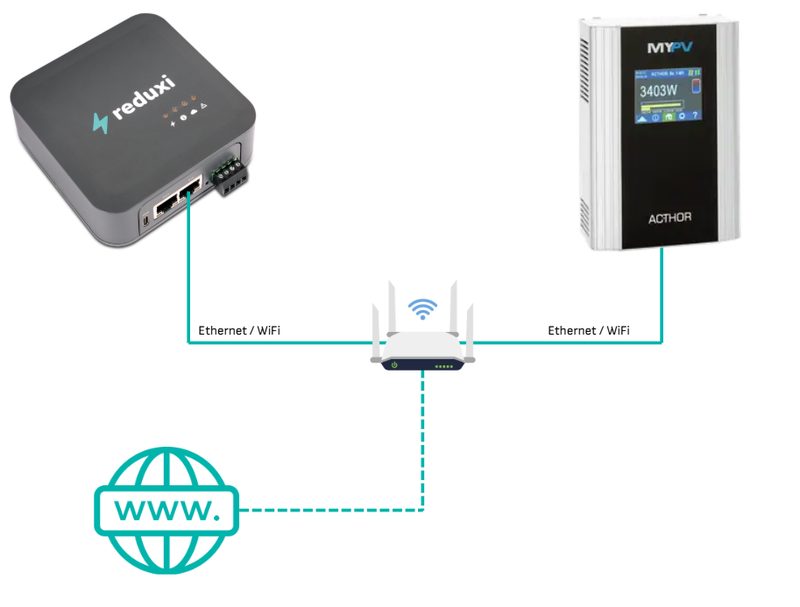

Schéma: Reduxi controller a my-PV AC THOR sa pripájajú cez Ethernet alebo WiFi k routeru s internetom
AC•THOR / AC•THOR 9s cez router
Textový popis tohto obrázka

Schéma na bielom pozadí. Vľavo hore: tmavosivá skrinka Reduxi controller s logom reduxi, dvoma ethernetovými portami a zelenou svorkovnicou na pravej strane. Vpravo hore: jednotka my-PV ACTHOR s logom MYPV a displejom zobrazujúcim 3403W. V strede: biely router s anténami a symbolom Wi-Fi. Vľavo dole: tyrkysová ikona zemegule s textom www. Spojenia: plná tyrkysová čiara od Reduxi controller nadol k routeru s popisom Ethernet / WiFi; plná tyrkysová čiara od jednotky ACTHOR nadol k routeru s popisom Ethernet / WiFi; prerušovaná tyrkysová čiara od routera ku glóbusu www (internet).

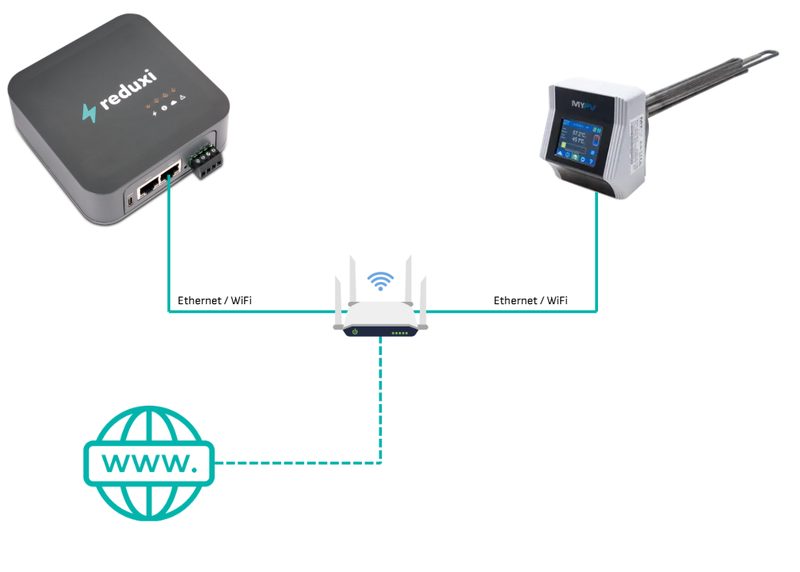

Schéma: Reduxi controller a my-PV AC ELWA 2 sa pripájajú cez Ethernet alebo WiFi k routeru s internetom
AC ELWA 2 cez router
Textový popis tohto obrázka

Schéma na bielom pozadí. Vľavo hore: tmavosivá skrinka Reduxi controller s logom reduxi, dvoma ethernetovými portami a zelenou svorkovnicou na pravej strane. Vpravo hore: jednotka my-PV AC ELWA 2 s logom MYPV, farebným displejom a kovovou vykurovacou tyčou smerujúcou doprava hore. V strede: biely router s anténami a symbolom Wi-Fi. Vľavo dole: tyrkysová ikona zemegule s textom www. Spojenia: plná tyrkysová čiara od Reduxi controller nadol k routeru s popisom Ethernet / WiFi; plná tyrkysová čiara od jednotky AC ELWA 2 nadol k routeru s popisom Ethernet / WiFi; prerušovaná tyrkysová čiara od routera ku glóbusu www (internet).

Pripojte zariadenie my-PV k routeru sieťovým káblom alebo cez Wi‑Fi. Port LAN (označený) je na spodnej strane zariadenia:

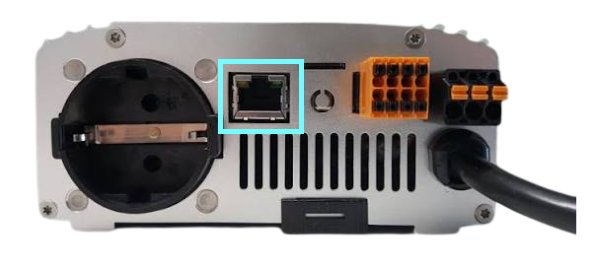

Spodná strana AC THOR s portom LAN zvýrazneným azúrovým rámčekom
AC•THOR
Textový popis tohto obrázka

Fotografia spodnej strany svetlosivého kovového zariadenia. Azúrový (svetlomodrý) rámček zvýrazňuje sieťový port RJ45 (LAN) v hornej strednej časti. Vľavo od neho: okrúhla zásuvka so zapusteným kontaktom (viditeľná uzemňovacia svorka). Vpravo od portu LAN: malý okrúhly otvor, oranžová zasúvacia svorkovnica s viacerými otvormi a čierny konektor s oranžovými časťami. Hrubý čierny kábel vychádza zo zariadenia vpravo. Vetracie otvory vedú pozdĺž dolnej strednej časti. Vo viditeľnej oblasti nie je vytlačený žiadny text.

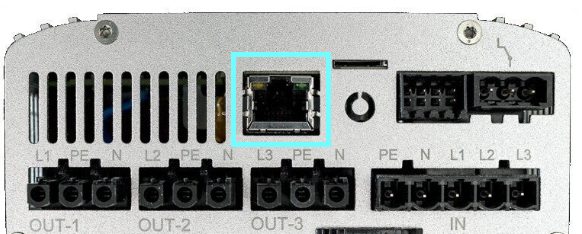

Konektory na spodnej strane AC THOR 9s s portom LAN zvýrazneným azúrovým rámčekom
AC•THOR 9s
Textový popis tohto obrázka

Fotografia spodnej strany s konektormi svetlosivého zariadenia. Azúrový (svetlomodrý) rámček zvýrazňuje sieťový port RJ45 (LAN) v hornej strednej časti. Vľavo: vetracie otvory. Vpravo od portu LAN: okrúhle tlačidlo alebo otvor a dva čierne konektory hore. Spodný rad čiernych skrutkovacích/zásuvných svoriek s vytlačenými popismi: OUT-1 (L1, PE, N), OUT-2 (L2, PE, N), OUT-3 (L3, PE, N) a IN (PE, N, L1, L2, L3). Nad oblasťou portu LAN, vpravo od neho, je viditeľná malá štrbina.

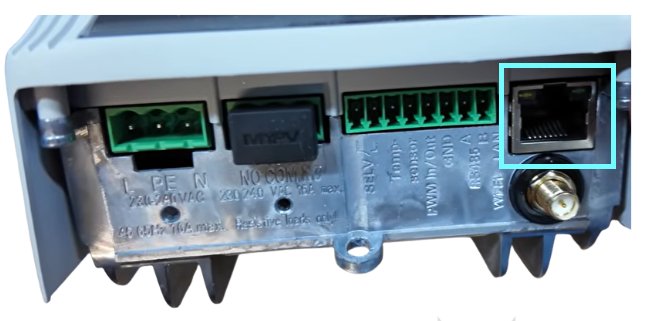

Spodná strana AC ELWA 2 s portom LAN zvýrazneným azúrovým rámčekom
AC ELWA 2
Textový popis tohto obrázka

Fotografia spodnej strany so svorkami sivého zariadenia s azúrovým (svetlomodrým) rámčekom okolo sieťového portu RJ45 (LAN) vpravo. Pod portom je zlatý anténny konektor typu SMA. Zľava doprava: zelený 3-pólový konektor označený L, PE, N a 230/240 VAC; čierny kryt s logom MYPV nad konektorom označeným NO COMM a 230/240 VAC s uvedeným maximálnym prúdom; zelený 8-pólový konektor s otočenými popismi na kovovej doske, vrátane Temp-sensor, PWM In/Out, GND, RS485 A a B, WiFi LAN.

⚠️
Nepripájajte zariadenie my-PV súčasne priamo k meniču ani k batériovému systému Zariadenie my-PV riadi výlučne Reduxi Controller. Ďalšie priame riadenie meničom alebo batériovým systémom vedie ku konfliktným požiadavkám (setpoint).
ℹ️
Až 250 zariadení Teoreticky môže jeden Reduxi Controller riadiť až 250 zariadení my-PV.

4 Konfigurácia zariadenia my-PV

Najprv pripravte zariadenie my-PV. Potom pokračujte ⁠bodom 5⁠.

4.1 Nastavenie typu riadenia na "Modbus TCP"

Fotografie ukazujú AC•THOR 9s s nemeckým jazykom displeja – položky ponuky sú v iných jazykoch na rovnakom mieste.

1
Otvorte ponuku nastavení
Na domovskej obrazovke ťuknite dole na ikonu ozubeného kolesa.
2
Otvorte "Steuerung" (Ovládanie)
Šípkami prejdite na Setup 5/10 a ťuknite na Steuerung (Ovládanie).
3
Vyberte Modbus TCP
Šípkami prejdite na Steuerung 9/15 a ťuknite na Modbus TCP. Vybraná položka je zvýraznená zelenou.

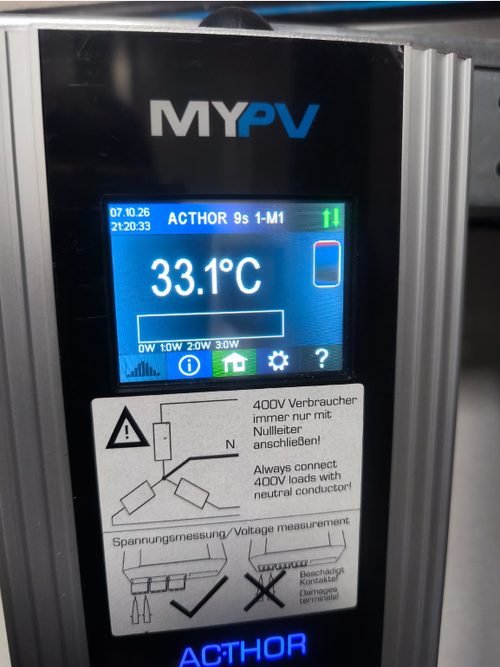

Domovská obrazovka my-PV AC THOR zobrazujúca ACTHOR 9s 1-M1 a 33.1°C, ikona ozubeného kolesa dole
1 – Domovská obrazovka: ťuknite na ikonu ozubeného kolesa
Textový popis tohto obrázka

Fotografia predného panela zariadenia my-PV s logom MYPV hore a logom AC THOR dole. Farebný displej zobrazuje domovskú obrazovku: dátum a čas 07.10.26 21:20:33, názov zariadenia ACTHOR 9s 1-M1, zelené šípky hore/dole, veľká teplota 33.1°C, symbol nádrže vpravo, ukazovateľ výkonu so stupnicou 0W 1.0W 2.0W 3.0W. Dolná lišta ikon: stĺpce signálu, ikona informácií, ikona domčeka (zvýraznená zelenou, domovská obrazovka), ikona ozubeného kolesa, otáznik. Pod displejom je biely štítok s výstražným trojuholníkom a náčrtom zapojenia s textom: 400V Verbraucher immer nur mit Nullleiter anschließen! [Záťaže 400V pripájajte vždy len s nulovým vodičom!] a Always connect 400V loads with neutral conductor!, a Spannungsmessung/Voltage measurement so zaškrtnutým správnym a preškrtnutým nesprávnym náčrtom svorky (Beschädigt Kontakte / Damaged terminals).

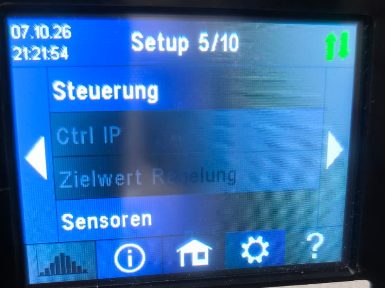

Displej zariadenia Setup 5/10 so zvýraznenou položkou ponuky Steuerung (Ovládanie)
2 – Setup 5/10: Steuerung (Ovládanie)
Textový popis tohto obrázka

Fotografia farebného displeja zariadenia, modré pozadie, biely text. Horná lišta: dátum a čas 07.10.26 21:21:54, názov Setup 5/10, zelené šípky hore/dole. Ponuka v nemčine: Steuerung [Ovládanie] (zvýraznené, jasne biele), Ctrl IP (stlmené), Zielwert Regelung [regulácia na cieľovú hodnotu] (stlmené, čiastočne zakryté odrazom), Sensoren [snímače] (jasne biele). Biela šípka na ľavej a pravej strane. Dolná lišta ikon: stĺpce signálu (stlmené), ikona informácií, ikona domčeka, ikona ozubeného kolesa (zvýraznená, svetlejšia modrá), otáznik. Pravý okraj obrázka je biely.

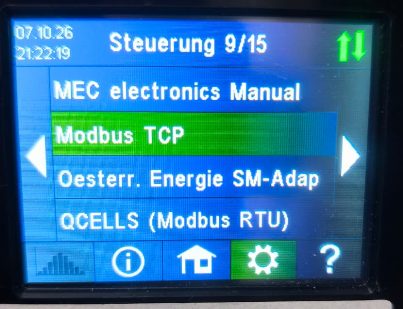

Displej zariadenia Steuerung 9/15 s vybranou položkou ponuky Modbus TCP
3 – Steuerung 9/15: vybrané Modbus TCP
Textový popis tohto obrázka

Fotografia farebného displeja zariadenia, modré pozadie, biely text. Horná lišta: dátum a čas 07.10.26 21:22:19, názov Steuerung 9/15 [Ovládanie 9/15], zelené šípky hore/dole. Zoznam ponuky: MEC electronics Manual; Modbus TCP (zvýraznené zeleným pruhom, vybrané); Oesterr. Energie SM-Adap; QCELLS (Modbus RTU). Biela šípka na ľavej a pravej strane. Dolná lišta ikon: stĺpce signálu (stlmené), ikona informácií, ikona domčeka, ikona ozubeného kolesa (zvýraznená zelenou), otáznik. Pravý okraj obrázka je biely.

ℹ️
Alternatíva: webové rozhranie my-PVRovnaké nastavenie môžete urobiť aj vo webovom rozhraní my-PV. Nastavenie na displeji je zvyčajne rýchlejšie, pretože ste pri zariadení a ešte nepotrebujete jeho IP adresu.

4.2 Pridelenie pevnej IP adresy

IP adresa zariadenia AC•THOR alebo AC ELWA 2 musí byť statická. Inak Reduxi Controller stratí spojenie, hneď ako router pridelí novú adresu. Sú dva spôsoby:

  • Odporúčané – rezervácia DHCP v routeri: nechajte zariadenie my-PV na DHCP a rezervujte jeho aktuálnu IP adresu v routeri.
  • Statická IP na zariadení: na displeji prejdite na Setup 3/10, nastavte IP DHCP/statisch na statickú a zadajte IP Adresse (IP adresa), Subnetz Maske (maska podsiete) a Gateway Adresse (adresa brány). Zvoľte adresu mimo rozsahu DHCP routera.

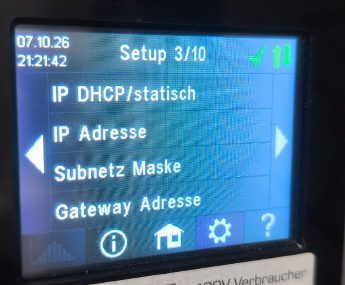

Displej my-PV AC THOR so stránkou sieťových nastavení Setup 3/10 a ponukou IP adresy
Setup 3/10 – sieťové nastavenia na displeji
Textový popis tohto obrázka

Fotografia malého farebného displeja zariadenia s modrým pozadím a bielym textom. Horná lišta: dátum a čas 07.10.26 21:21:42, názov Setup 3/10, zelená značka zaškrtnutia a zelené šípky hore/dole. Riadky ponuky v nemčine: IP DHCP/statisch [IP DHCP/statická], IP Adresse [IP adresa], Subnetz Maske [maska podsiete], Gateway Adresse [adresa brány]. Biela šípka smeruje vľavo na ľavej strane a jedna vpravo na pravej strane. Dolná lišta ikon: stĺpce signálu (stlmené), ikona informácií, ikona domčeka, ikona ozubeného kolesa, otáznik. Spodná časť štítku pod displejom je čiastočne viditeľná a znie 400V Verbraucher. Pravá časť obrázka je biela.

✅
Poznačte si IP adresuBudete ju potrebovať v ⁠bode 6.2⁠.

5 Prihlásenie do webového rozhrania Reduxi

Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:

Na diaľku
📱
Aplikácia Reduxi
Cez tunelové pripojenie · funguje odkiaľkoľvek
🖥️
Webový prehliadač
V lokálnej sieti · cez IP adresu alebo reduxi.local
📱 5.1 Cez aplikáciu Reduxi
1
Otvorte aplikáciu a prihláste sa
Spustite aplikáciu Reduxi na smartfóne alebo tablete a prihláste sa svojimi údajmi.
2
Otvorte Reduxi devices
Ťuknite na ikonu ponuky (tri čiary vľavo hore) a vyberte Reduxi devices.
3
Aktivujte tunelové pripojenie
Zapnite tunelové pripojenie a chvíľu počkajte, kým sa aktivuje.
4
Otvorte configurator
Ťuknite na Open configurator. Otvorí sa webové rozhranie Reduxi.
Aplikácia Reduxi: ikona ponuky (2), Reduxi devices (3), tlačidlo Activate tunnel connection (4)
Aktivujte tunelové pripojenie
Textový popis tohto obrázka

Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.

Tlačidlo Open configurator v aplikácii Reduxi (krok 5) a domovská obrazovka tunelového pripojenia Reduxi Configurator (krok 6)
Open configurator
Textový popis tohto obrázka

Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.

🖥️ 5.2 Cez webový prehliadač
1
Otvorte prihlasovaciu stránku
Na zariadení v rovnakej sieti otvorte webový prehliadač a zadajte IP adresu zariadenia Controller alebo http://reduxi.local.
IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.
2
Log in
Používateľské meno: admin · Heslo: admin (výrobné nastavenie)
Prihlasovacia stránka Reduxi Configurator na adrese reduxi.local, adresný riadok označený
Prihlasovacia obrazovka zariadenia Reduxi Controller
Textový popis tohto obrázka

Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.

Úvodná obrazovka Reduxi Configurator po prihlásení: tok energie s domom 24.20 kW, sieťou 24.20 kW, nabíjačkou elektromobilov 31.00 kW
Webové rozhranie po prihlásení
Textový popis tohto obrázka

Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.

6 Pridanie zariadenia my-PV do Reduxi

ℹ️
Poznámka Ďalšie informácie a obrázky poskytol spoločnosti my-PV láskavo Reduxi. my-PV nenesie zodpovednosť za správnosť informácií ani za aktuálnosť obrazoviek.

6.1 Základné nastavenia

1
Kliknite na + Add device
Na hlavnej stránke zariadenia Controller vyberte + Add device.
2
Definujte zariadenie
Device type: HVAC
Type: myPV
Name: ľubovoľný názov, napr. myPV AC Thor 9s
Include to strategy: zaškrtnite Regulated devices pri stratégii, ktorá má riadiť zariadenie my-PV.
Potvrďte tlačidlom Next.

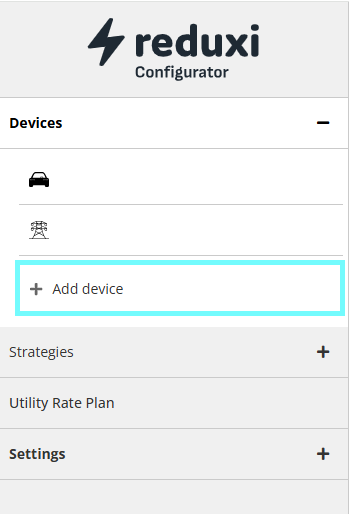

Ponuka Reduxi Configurator s tlačidlom Add device zvýrazneným pod položkou Devices
+ Add device
Textový popis tohto obrázka

Snímka obrazovky ľavej navigačnej ponuky Reduxi Configurator (logo reduxi Configurator hore). Sekcia Devices (rozbalená, znamienko mínus) uvádza dve ikony zariadení: ikonu auta a ikonu stožiara elektrického vedenia. Pod nimi je záznam + Add device zvýraznený azúrovým rámčekom. Ďalšie položky ponuky: Strategies (znamienko plus), Utility Rate Plan, Settings (znamienko plus).

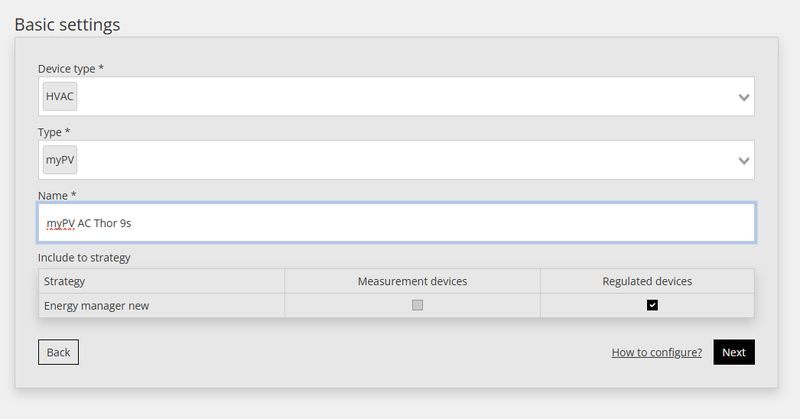

Základné nastavenia Reduxi Configurator: device type HVAC, type myPV, name myPV AC Thor 9s
Device type HVAC, type myPV, názov a stratégia
Textový popis tohto obrázka

Snímka obrazovky kroku sprievodcu Reduxi Configurator s názvom Basic settings. Device type *: HVAC (rozbaľovací zoznam). Type *: myPV (rozbaľovací zoznam). Name *: myPV AC Thor 9s (aktívne pole, modrý obrys). Sekcia Include to strategy: tabuľka so stĺpcami Strategy, Measurement devices, Regulated devices. Jeden riadok: Strategy: Energy manager new; Measurement devices: políčko nezaškrtnuté (zosivené); Regulated devices: políčko zaškrtnuté. Tlačidlá: Back (s obrysom, vľavo), odkaz How to configure? a Next (čierne, vpravo).

6.2 Nastavenia komunikácie

V ďalšom okne zadajte nastavenia IP. Port a Modbus unit ID sa vyplnia automaticky.

Parameter Hodnota
Pripojenie TCP/IP
IP IP adresa zariadenia my-PV (pevná, pozri ⁠Bod 4.2⁠)
Port 502 (vyplní sa automaticky)
Extended IP recovery Yes
Modbus unit ID 1 (vyplní sa automaticky)

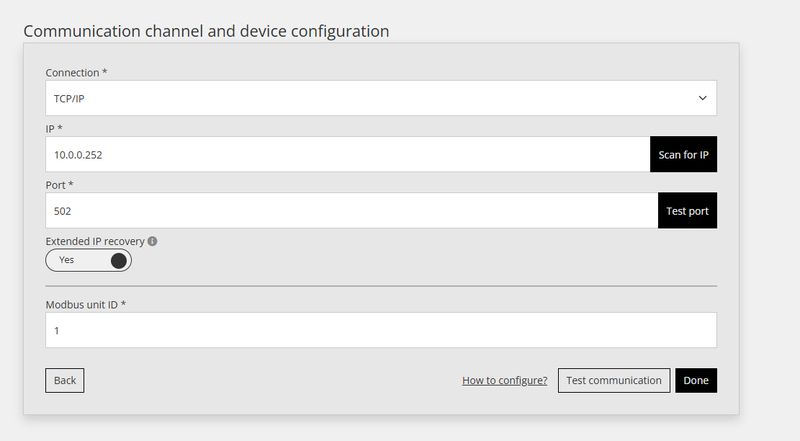

Nastavenia komunikácie v Reduxi Configurator: TCP/IP, IP 10.0.0.252, port 502, unit ID 1
Communication channel and device configuration
Textový popis tohto obrázka

Snímka obrazovky formulára Reduxi Configurator s názvom Communication channel and device configuration. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 10.0.0.252, s čiernym tlačidlom Scan for IP. Port *: 502, s čiernym tlačidlom Test port. Extended IP recovery (ikona informácií): prepínač nastavený na Yes. Modbus unit ID *: 1. Tlačidlá dole: Back (s obrysom, vľavo), odkaz How to configure?, Test communication (s obrysom) a Done (čierne).

ℹ️
Neznáma IP adresa? Kliknite na Scan for IP vedľa poľa IP, zobrazí sa zoznam zariadení v sieti, alebo skontrolujte zoznam zariadení v routeri. Test port overí, či je port 502 dostupný.

6.3 Test komunikácie

Kliknutím na Test communication overíte, či Reduxi Controller dokáže čítať údaje zo zariadenia my-PV.

✅
Test úspešný Okno zobrazí "Successful readout from device" s aktuálnymi hodnotami zariadenia my-PV (napr. názov modelu, výkon a teploty). Zatvorte okno a potvrďte zadanie tlačidlom Done.

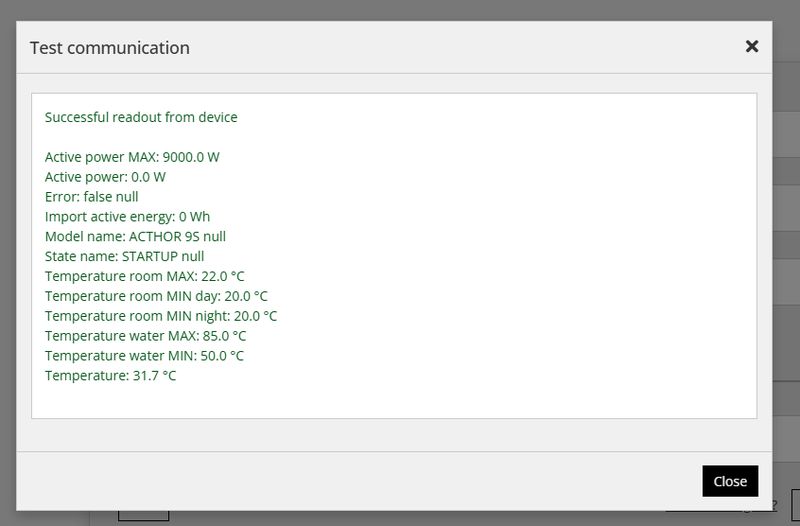

Dialóg Test communication v Reduxi Configurator: úspešné načítanie, model ACTHOR 9S
Úspešný výsledok testu (AC•THOR 9s)
Textový popis tohto obrázka

Snímka obrazovky dialógu Reduxi Configurator Test communication (tlačidlo zavrieť X vpravo hore) zobrazeného nad zatemnenou stránkou. Správa zeleným textom: Successful readout from device. Uvedené hodnoty: Active power MAX: 9000.0 W; Active power: 0.0 W; Error: false null; Import active energy: 0 Wh; Model name: ACTHOR 9S null; State name: STARTUP null; Temperature room MAX: 22.0 °C; Temperature room MIN day: 20.0 °C; Temperature room MIN night: 20.0 °C; Temperature water MAX: 85.0 °C; Temperature water MIN: 50.0 °C; Temperature: 31.7 °C. Tlačidlo: Close (čierne, vpravo dole).

⚠️
Test zlyhal Zatvorte okno a skontrolujte port (502), IP adresu a typ riadenia Modbus TCP na zariadení my-PV. Potom test zopakujte. Ak je ping vo výsledku úspešný, sieťové pripojenie funguje a príčinou je port alebo nastavenie Modbus na zariadení my-PV. Pozri tiež ⁠Časté problémy⁠.

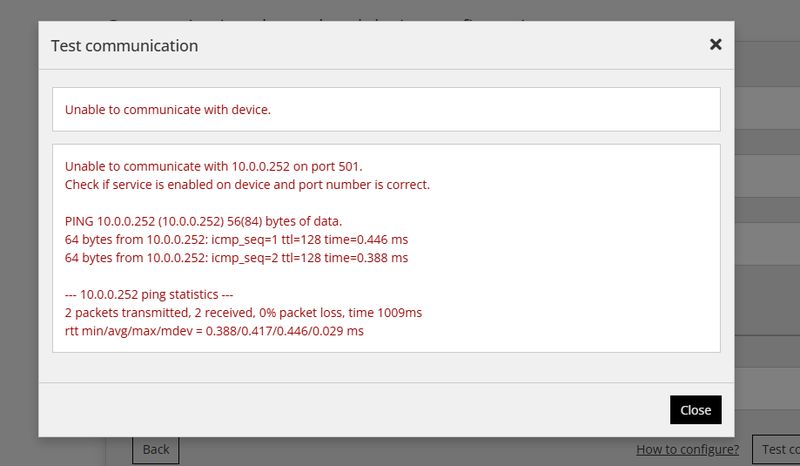

Test komunikácie v Reduxi Configurator zlyhal na porte 501, zariadenie 10.0.0.252 je dostupné cez ping
Neúspešný výsledok testu – tu s nesprávnym portom 501
Textový popis tohto obrázka

Snímka obrazovky dialógu Reduxi Configurator Test communication (tlačidlo zavrieť X vpravo hore) nad zatemnenou stránkou. Prvé pole s červeným textom: Unable to communicate with device. Druhé pole s červeným textom: Unable to communicate with 10.0.0.252 on port 501. Check if service is enabled on device and port number is correct. PING 10.0.0.252 (10.0.0.252) 56(84) bytes of data. 64 bytes from 10.0.0.252: icmp_seq=1 ttl=128 time=0.446 ms. 64 bytes from 10.0.0.252: icmp_seq=2 ttl=128 time=0.388 ms. --- 10.0.0.252 ping statistics ---. 2 packets transmitted, 2 received, 0% packet loss, time 1009ms. rtt min/avg/max/mdev = 0.388/0.417/0.446/0.029 ms. Tlačidlo: Close (čierne). Za dialógom sú čiastočne viditeľné tlačidlá Back, How to configure a Test communication.

7 Kontrola hodnôt a zapnutie riadenia

7.1 Kontrola nameraných hodnôt

Vo webovom rozhraní Reduxi otvorte Devices → [názov zariadenia my-PV] → Last measurement.

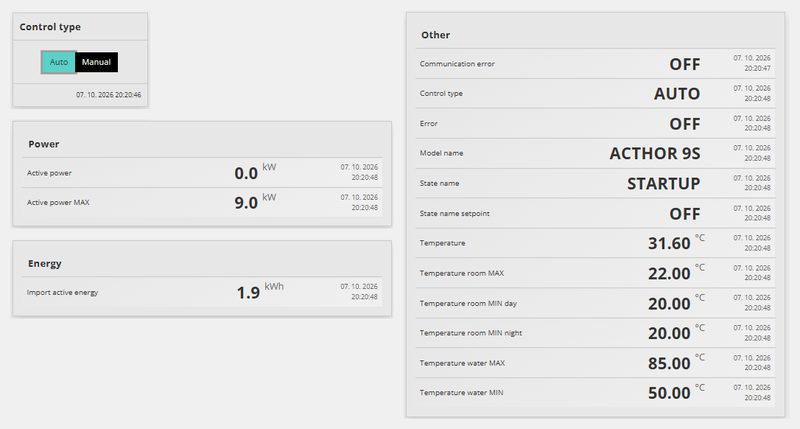

Last measurement zariadenia AC THOR 9s: typ riadenia AUTO, communication error OFF
Last measurement zariadenia AC•THOR 9s – control type Auto, bez communication error
Textový popis tohto obrázka

Snímka obrazovky stránky s aktuálnymi hodnotami zariadenia my-PV. Ľavý stĺpec: karta Control type s prepínačom Auto (vybrané, tyrkysové) a Manual (čierne), časová pečiatka 07. 10. 2026 20:20:46. Karta Power: Active power 0.0 kW; Active power MAX 9.0 kW. Karta Energy: Import active energy 1.9 kWh. Pravá karta Other: Communication error OFF; Control type AUTO; Error OFF; Model name ACTHOR 9S; State name STARTUP; State name setpoint OFF; Temperature 31.60 °C; Temperature room MAX 22.00 °C; Temperature room MIN day 20.00 °C; Temperature room MIN night 20.00 °C; Temperature water MAX 85.00 °C; Temperature water MIN 50.00 °C. Každá hodnota má časovú pečiatku 07. 10. 2026 okolo 20:20:48.

Čo vidíte Význam
Communication error OFF, hodnoty sa čítajú Komunikácia funguje.
Communication error ON, všetky hodnoty sú 0 Žiadna komunikácia – nastavenia sa nezhodujú. Skontrolujte bod 4 a bod 6.2 alebo si pozrite Časté problémy.

7.2 Zapnutie riadenia cez Reduxi

V poli Control type v zobrazení zariadenia vyberte Auto. Až potom príkazy stratégie Reduxi dorazia do zariadenia my-PV. Pri Manual stratégia zariadenie neriadi.

ℹ️
Predpoklad: meranie siete Riadenie podľa prebytku z FV potrebuje výkon v bode pripojenia do siete. Pochádza buď zo smart merača FV systému, čítaného cez menič, alebo – ak je zariadenie my-PV jediným zariadením na Reduxi Controller – zo samostatného merača energie / smart merača. V oboch prípadoch musí byť už nastavený vo webovom rozhraní Reduxi a dodávať hodnoty.

Ďalší krok: vyberte a nakonfigurujte stratégiu – pozri Stratégie pre Reduxi Controller v časti Súvisiace články.

✓ Zhrnutie

Príprava (body 1–3): Pripravte si návod my-PV, Reduxi Controller, meranie siete (smart merač FV meniča alebo samostatný merač) a my-PV AC•THOR, AC•THOR 9s alebo AC ELWA 2. Zariadenie my-PV a Controller sú v rovnakej sieti cez router.

Zariadenie my-PV (bod 4): Na displeji (alebo vo webovom rozhraní my-PV) nastavte typ riadenia na Modbus TCP a v routeri rezervujte pevnú IP adresu.

Pridanie do Reduxi (body 5–6): Otvorte webové rozhranie Reduxi cez aplikáciu (tunel) alebo prehliadač, pridajte device type HVAC / type myPV, zadajte IP (port 502, Modbus unit ID 1) a spustite test komunikácie.

Uvedenie do prevádzky (bod 7): Skontrolujte last measurement (communication error OFF), nastavte control type na Auto a nakonfigurujte stratégiu. Meranie siete (smart merač FV meniča alebo samostatný merač) musí byť už nastavené.

→ Časté problémy

Problém Riešenie
Test zlyhá s hláškou "Unable to communicate … on port 501", ping je úspešný Sieť funguje, ale port je nesprávny alebo Modbus TCP nie je aktívny. Nastavte port na 502 a skontrolujte, či je typ riadenia na zariadení my-PV Modbus TCP.
Test zlyhá, ping nie je úspešný Zariadenie my-PV nie je dostupné: skontrolujte IP adresu a či sú zariadenie a Controller v rovnakej sieti.
Pripojenie fungovalo, potom prestalo Zariadenie my-PV pravdepodobne dostalo od routera novú IP adresu. Rezervujte pevnú IP adresu v routeri a zadajte ju vo webovom rozhraní Reduxi.
Hodnoty sa zobrazujú, ale zariadenie nenasleduje stratégiu Nastavte typ riadenia na Auto, skontrolujte, či je pri stratégii zaškrtnuté Regulated devices, či je stratégia aktívna a či meranie siete dodáva hodnoty.
Zariadenie my-PV dostáva konfliktné požiadavky (setpoint) Uistite sa, že zariadenie neriadi priamo aj menič alebo batériový systém – výkon nastavuje iba Reduxi Controller.
Controller sa nedá otvoriť cez reduxi.local Zadajte namiesto toho IP adresu zariadenia Controller (zoznam zariadení v routeri alebo aplikácia Reduxi → Reduxi devices) alebo použite tunelové spojenie v aplikácii Reduxi.
