Ako pripojiť Fronius Wattpilot (OCPP) k zariadeniu Reduxi Controller
Pripojte wallbox Fronius Wattpilot k Reduxi Controller cez OCPP 1.6J, aby Controller mohol monitorovať a riadiť nabíjanie z prebytkov FV a riadiť záťaž.
Textový popis tohto obrázka

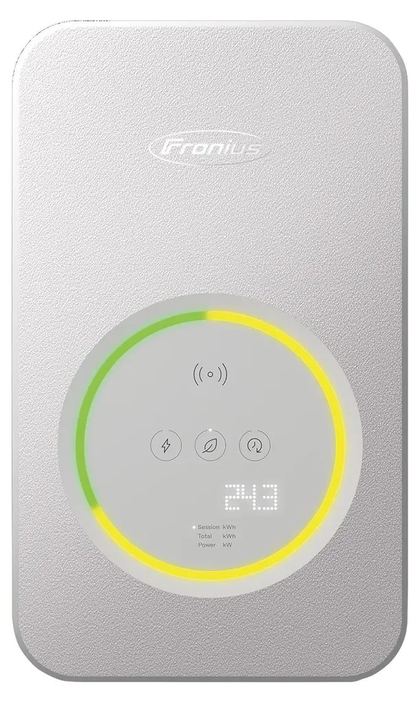

Produktová fotografia nástennej jednotky Fronius Wattpilot na bielom pozadí: obdĺžnikové svetlosivé puzdro so zaoblenými rohmi a štruktúrovaným povrchom. V hornej časti je logo Fronius. V dolnej časti je okrúhly panel so svetelným prstencom, ktorý je vľavo hore zelený a vpravo a dole žltý. Vnútri prstenca: symbol bezdrôtového pripojenia, tri okrúhle ikony (blesk, list, ukazovateľ), bodkový displej s hodnotou 243 a tri malé riadky textu: Session kWh, Total kWh, Power kW.
Textový popis tohto obrázka

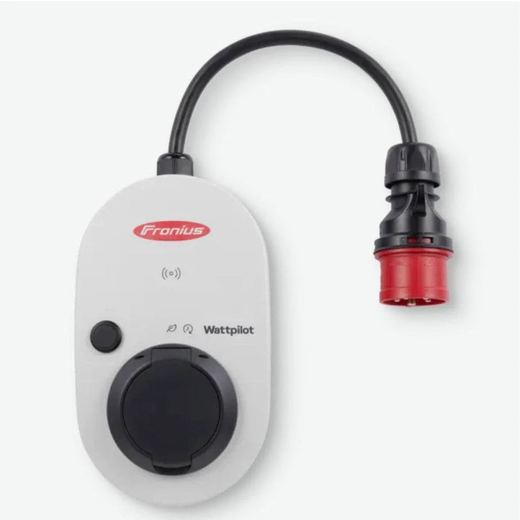

Produktová fotografia zariadenia Fronius Wattpilot na svetlom pozadí. Zaoblené oválne svetlosivé puzdro s červeným logom Fronius v hornej časti, pod ním malý symbol bezdrôtového pripojenia/RFID, vľavo okrúhle čierne tlačidlo, nápis Wattpilot s dvoma malými ikonami a v dolnej časti čierna nabíjacia zásuvka typu 2 s krytom. Z hornej časti puzdra vychádza čierny kábel v slučke a končí čierno-červenou zástrčkou CEE vpravo. Pravá časť obrázka je biela.
1 Technická dokumentácia
Fronius Wattpilot podporuje OCPP 1.6J (Open Charge Point Protocol, JSON cez WebSocket). V tomto zapojení Reduxi Controller slúži ako lokálny server OCPP (centrálny systém) a Wattpilot sa k nemu pripája ako nabíjací bod – nie je potrebná žiadna cloudová služba.
ws:// (lokálne)Dokumenty výrobcu:
- Fronius Wattpilot OCPP – User Information (42,0410,2881) – podporované správy OCPP, konfiguračné parametre a aktivácia v aplikácii
- Open Charge Alliance – špecifikácia OCPP 1.6
2 Potrebné vybavenie
- Fronius Wattpilot nainštalovaný a uvedený do prevádzky kvalifikovaným elektrikárom
- Wattpilot pripojený do rovnakej lokálnej siete ako Reduxi Controller (Wi‑Fi alebo LAN cez router)
- Smartfón s aplikáciou Fronius Solar.wattpilot, pripojený k zariadeniu Wattpilot
- Reduxi Controller so známou pevnou IP adresou (napr.
192.168.31.73) – zobrazí sa v Reduxi Configurator ako Controller OCPP JSON 1.6 URL pri pridávaní zariadenia, alebo ju nájdete v routeri - Sériové číslo zariadenia Wattpilot (zobrazené v aplikácii a na štítku, napr.
91099800) - Notebook alebo tablet s prístupom na internet pre Reduxi Configurator
3 Prehľad systému
Wattpilot otvorí spojenie WebSocket s Reduxi Controller a identifikuje sa svojím sériovým číslom. Controller priradí spojenie zariadeniu s rovnakým identifikátorom zariadenia (device identifier), potom číta merania a posiela limity nabíjania.
| Komponent | Úloha | Adresa / nastavenie |
|---|---|---|
| Reduxi Controller | Server OCPP (centrálny systém) | ws://<Controller IP>/ocpp/1.6/json |
| Fronius Wattpilot | Klient OCPP (nabíjací bod) | Pripája sa na vyššie uvedenú URL + svoje sériové číslo |
| Úplná URL, ktorú používa Wattpilot | – | ws://192.168.31.73/ocpp/1.6/json/91099800 |
ws:// (nešifrované) alebo wss://. Reduxi Controller používa ws://. Externé servery OCPP vždy vyžadujú wss://.4 Konfigurácia OCPP v aplikácii Wattpilot
4.1 Zapnutie OCPP
Textový popis tohto obrázka

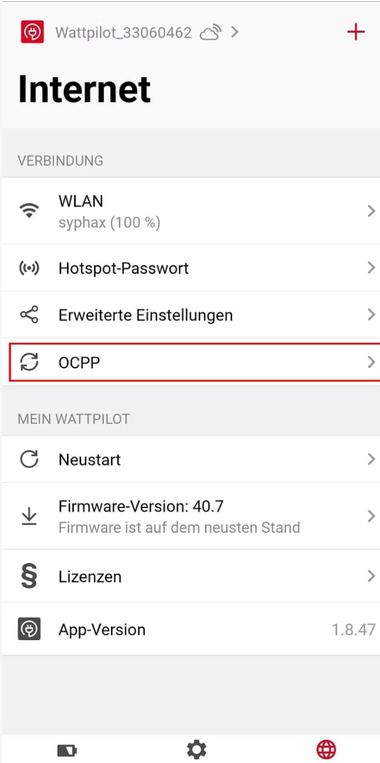

Snímka obrazovky mobilnej aplikácie s názvom Internet. Záhlavie: názov zariadenia Wattpilot_33060462 s ikonou cloudu a šípkou, vpravo červená ikona plus. Sekcia VERBINDUNG [Pripojenie]: WLAN [Wi-Fi] so sieťou syphax (100 %); Hotspot-Passwort [Heslo hotspotu]; Erweiterte Einstellungen [Rozšírené nastavenia]; OCPP (zvýraznené červeným obdĺžnikom). Sekcia MEIN WATTPILOT [Môj Wattpilot]: Neustart [Reštart]; Firmware-Version: 40.7 s textom Firmware ist auf dem neusten Stand [Firmvér je aktuálny]; Lizenzen [Licencie]; App-Version 1.8.47. Každý riadok okrem App-Version má vpravo šípku. Dolná lišta: ikona batérie, ikona ozubeného kolesa, ikona zemegule (červená, vybraná). Pravá časť obrázka je biela.
4.2 Nastavenia servera OCPP
Ťuknite na OCPP-Server a zadajte tieto hodnoty:
| Pole (DE / EN) | Hodnota |
|---|---|
| Protokoll / Protocol | WS |
| Benutzername / User | prázdne |
| Passwort / Password | prázdne |
| Host | IP adresa zariadenia Reduxi Controller, napr. 192.168.31.73
|
| Pfad / Path | /ocpp/1.6/json/ |
| SN zur URL hinzufügen / Add SN to URL | Zapnuté – povinné |
Aplikácia potom zobrazí úplnú adresu, napr. ws://192.168.31.73/ocpp/1.6/json/91099800. Ťuknite na Änderungen speichern / Save. URL zariadenia Controller sa zobrazuje aj v Reduxi Configurator (pozri Bod 6.2).
Textový popis tohto obrázka

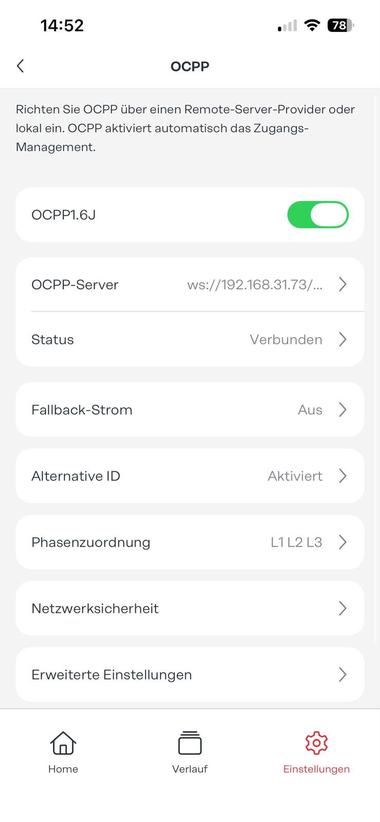

Snímka obrazovky mobilnej aplikácie (stavový riadok: čas 14:52, signál, Wi-Fi, batéria 78) s názvom OCPP a šípkou späť vľavo hore. Úvodný text v nemčine: Richten Sie OCPP über einen Remote-Server-Provider oder lokal ein. OCPP aktiviert automatisch das Zugangs-Management. [Nastavte OCPP cez poskytovateľa vzdialeného servera alebo lokálne. OCPP automaticky aktivuje správu prístupu.] Riadky nastavení: OCPP1.6J: prepínač zapnutý (zelený); OCPP-Server: ws://192.168.31.73/... so šípkou; Status: Verbunden [Pripojené] so šípkou; Fallback-Strom [Záložný prúd]: Aus [Vypnuté]; Alternative ID: Aktiviert [Aktivované]; Phasenzuordnung [Priradenie fáz]: L1 L2 L3; Netzwerksicherheit [Zabezpečenie siete] so šípkou; Erweiterte Einstellungen [Rozšírené nastavenia] so šípkou. Dolná navigačná lišta: Home, Verlauf [História], Einstellungen [Nastavenia] (vybrané, červená ikona ozubeného kolesa). Pravá časť obrázka je biela.
Textový popis tohto obrázka

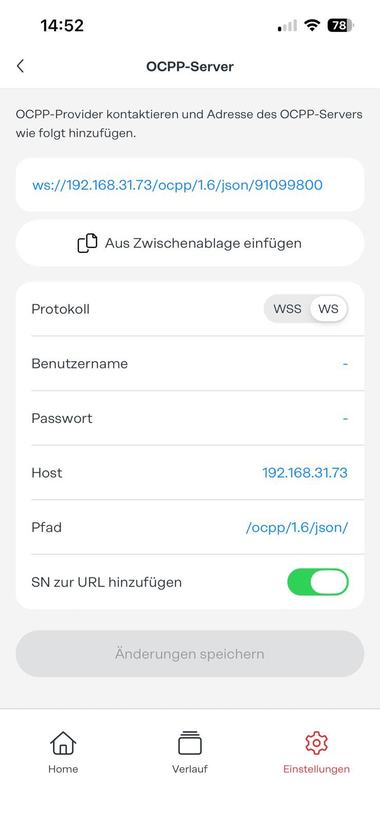

Snímka obrazovky mobilnej aplikácie (stavový riadok: čas 14:52, signál, Wi-Fi, batéria 78) s názvom OCPP-Server a šípkou späť vľavo hore. Úvodný text v nemčine: OCPP-Provider kontaktieren und Adresse des OCPP-Servers wie folgt hinzufügen. [Kontaktujte poskytovateľa OCPP a pridajte adresu servera OCPP takto.] Modrý text odkazu v rámčeku: ws://192.168.31.73/ocpp/1.6/json/91099800. Tlačidlo: Aus Zwischenablage einfügen [Vložiť zo schránky]. Zoznam nastavení: Protokoll: prepínač WSS / WS s vybraným WS; Benutzername [Používateľské meno]: - (pomlčka, prázdne); Passwort [Heslo]: - (pomlčka, prázdne); Host: 192.168.31.73; Pfad [Cesta]: /ocpp/1.6/json/; SN zur URL hinzufügen [Pridať sériové číslo do URL]: prepínač zapnutý (zelený). Nižšie: sivé tlačidlo Änderungen speichern [Uložiť zmeny] (neaktívne). Dolná navigačná lišta: Home, Verlauf [História], Einstellungen [Nastavenia] (vybrané, červená ikona ozubeného kolesa). Pravá časť obrázka je biela.
4.3 Ďalšie možnosti OCPP
| Možnosť | Odporúčanie |
|---|---|
| Status | Zobrazuje Not connected, Started, Connected alebo Connected and accepted. Po pridaní zariadenia v Reduxi musí zobrazovať Verbunden / Connected. |
| Fallback-Strom / Fallback current | Nabíjací prúd, ktorý Wattpilot použije, ak sa preruší spojenie OCPP s Controllerom. Nastavte hodnotu, ktorá je bezpečná pre domovú prípojku. |
| Phasenzuordnung / Phase assignment | Priradenie fáz zariadenia Wattpilot k fázam siete (napr. L1 L2 L3). Musí zodpovedať zapojeniu, aby riadenie záťaže znižovalo správnu fázu. |
| Alternative ID, Netzwerksicherheit, Erweiterte Einstellungen | Nechajte bez zmeny. |
5 Prihlásenie do webového rozhrania Reduxi
Reduxi Configurator môžete otvoriť na diaľku cez tunelové spojenie v aplikácii Reduxi alebo lokálne vo webovom prehliadači v rovnakej sieti. Obe možnosti vedú do rovnakého webového rozhrania.
Na diaľku
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://192.168.31.73) alebo http://reduxi.local.admin · Heslo: admin (výrobné nastavenie).Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
ws://<Controller IP>/ocpp/1.6/json.6 Pridanie zariadenia Wattpilot do Reduxi
6.1 Základné nastavenia
EV charger · Type: OCPP 1.6 - JSON.Fronius Wattpilot). V časti Include to strategy nechajte zaškrtnuté Energy manager → Regulated devices a potom kliknite na Next.Textový popis tohto obrázka

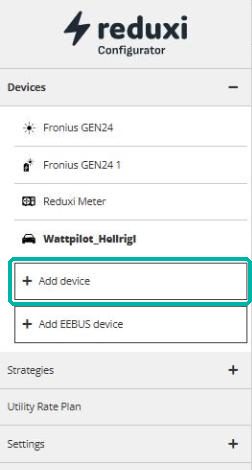

Snímka obrazovky ľavej ponuky Reduxi Configurator (logo reduxi so slovom Configurator hore). Sekcia Devices (rozbalená, znamienko mínus) so záznamami: Fronius GEN24 (ikona slnka), Fronius GEN24 1 (ikona meniča), Reduxi Meter (ikona merača), Wattpilot (ikona auta, tučné písmo, aktuálny záznam). Pod nimi: tlačidlo + Add device, zvýraznené tyrkysovým obdĺžnikom, a tlačidlo + Add EEBUS device. Ďalšie položky ponuky: Strategies (znamienko plus), Utility Rate Plan, Settings (znamienko plus). Pravá časť obrázka je biela.
Textový popis tohto obrázka

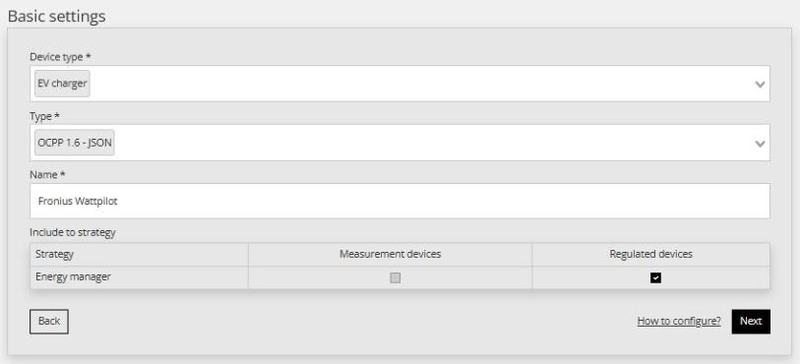

Snímka obrazovky kroku sprievodcu Reduxi Configurator s názvom Basic settings. Device type *: EV charger (rozbaľovací zoznam). Type *: OCPP 1.6 - JSON (rozbaľovací zoznam). Name *: Fronius Wattpilot. Sekcia Include to strategy: tabuľka so stĺpcami Strategy, Measurement devices, Regulated devices. Jeden riadok: Strategy: Energy manager; Measurement devices: políčko nezaškrtnuté (zosivené); Regulated devices: políčko zaškrtnuté. Tlačidlá: Back (s obrysom, vľavo), odkaz How to configure? a Next (čierne, vpravo).
6.2 Nastavenia komunikácie
| Pole | Hodnota |
|---|---|
| Identifikátor zariadenia |
Sériové číslo zariadenia Wattpilot, napr. 91099800 – presne to číslo, ktoré je na konci URL v aplikácii |
| Connector | 1 |
| Charger type | AC |
| Energy counter | Default |
| Allocate power to EVSE when EV is not connected | Default |
| Per phase max. current |
Auto detect from EVSE alebo Manual override s hodnotou istenia, napr. 32 A (22 kW) alebo 16 A (11 kW) |
| Forward communication / username / password / measurements to backend OCPP server | prázdne – potrebné iba vtedy, ak sa paralelne používa externý backend OCPP |
| Allow new charging session | Always |
| Controller OCPP JSON 1.6 URL | len na čítanie, napr. ws://192.168.31.73/ocpp/1.6/json – toto je adresa zadaná v aplikácii (pozri Bod 4.2) |
Wattpilot_91099800 → 91099800) a na konci URL OCPP. Bez správneho identifikátora Controller nedokáže priradiť prichádzajúce spojenie OCPP a nezobrazí žiadne údaje.Textový popis tohto obrázka

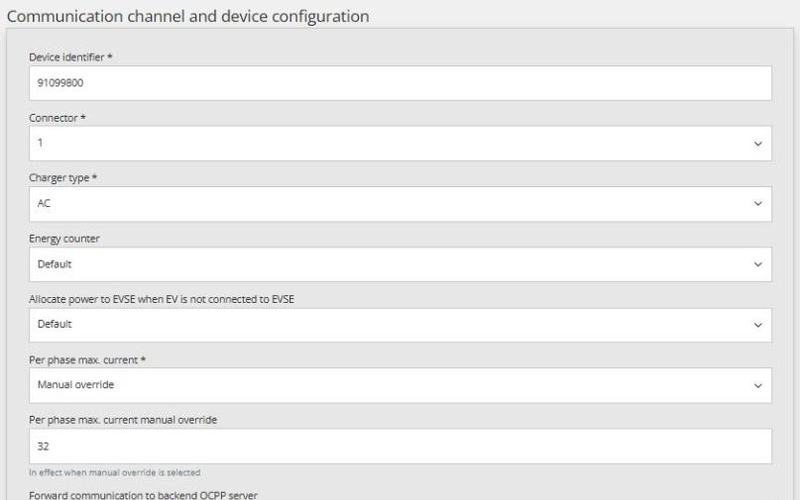

Snímka obrazovky hornej časti formulára Reduxi Configurator Communication channel and device configuration. Device identifier *: 91099800. Connector *: 1 (rozbaľovací zoznam). Charger type *: AC (rozbaľovací zoznam). Energy counter: Default (rozbaľovací zoznam). Allocate power to EVSE when EV is not connected to EVSE: Default (rozbaľovací zoznam). Per phase max. current *: Manual override (rozbaľovací zoznam). Per phase max. current manual override: 32; pomocný text: In effect when manual override is selected. Nasledujúci popis, Forward communication to backend OCPP server, je odrezaný na dolnom okraji.
Skontrolujte hodnoty a kliknutím na Done uložte zariadenie.
Textový popis tohto obrázka

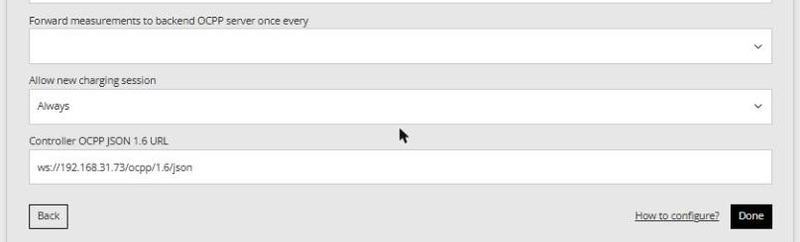

Snímka obrazovky dolnej časti formulára Reduxi Configurator Communication channel and device configuration. Forward measurements to backend OCPP server once every: prázdny rozbaľovací zoznam. Allow new charging session: Always (rozbaľovací zoznam). Controller OCPP JSON 1.6 URL: ws://192.168.31.73/ocpp/1.6/json. Tlačidlá: Back (s obrysom, vľavo), odkaz How to configure? a Done (čierne, vpravo). Uprostred je viditeľný šípkový kurzor myši.
6.3 Test komunikácie
Pri OCPP sa Wattpilot pripája k Controlleru sám – IP adresa zariadenia Wattpilot nie je potrebná. Znova otvorte zariadenie (Devices → [Wattpilot] → Details) a vpravo dole kliknite na Test communication.
1 a Device identifier musí zobrazovať sériové číslo zariadenia Wattpilot. Konečným dôkazom sú živé hodnoty v časti Last measurements.Textový popis tohto obrázka

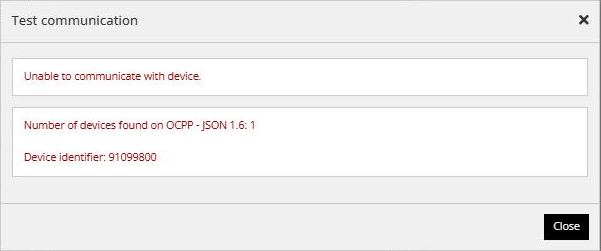

Snímka obrazovky dialógu Reduxi Configurator Test communication (tlačidlo zavrieť X vpravo hore). Prvé pole s červeným textom: Unable to communicate with device. Druhé pole s červeným textom: Number of devices found on OCPP - JSON 1.6: 1, potom Device identifier: 91099800. Tlačidlo: Close (čierne, vpravo dole). Pravý okraj obrázka je biely.
- Number of devices found on OCPP – JSON 1.6 zobrazuje, koľko nabíjačiek je pripojených k Controlleru cez OCPP.
-
Device identifier musí zobrazovať sériové číslo zariadenia Wattpilot (napr.
91099800). Ak sa nezobrazí, Wattpilot nie je pripojený – skontrolujte nastavenia v aplikácii (pozri Bod 4.2). - V aplikácii Wattpilot musí stav OCPP zobrazovať Verbunden / Connected.
- Záverečná kontrola: živé hodnoty a Communication error =
OFF(pozri Bod 7).
7 Kontrola nameraných hodnôt
Otvorte Devices → [Wattpilot] → Last measurements:
Textový popis tohto obrázka

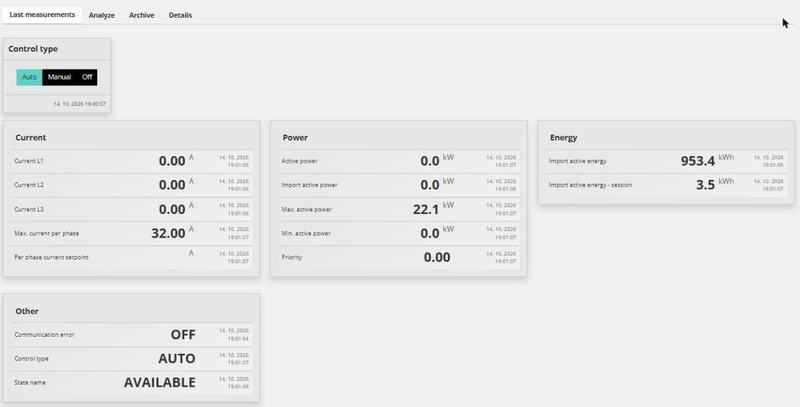

Snímka obrazovky stránky zariadenia Reduxi s kartami Last measurements (vybraná), Analyze, Archive, Details. Karta Control type: prepínač s možnosťami Auto (vybrané, tyrkysové), Manual, Off (čierne); časová pečiatka 14. 10. 2026 19:00:57. Karta Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint (bez hodnoty, jednotka A). Karta Power: Active power 0.0 kW; Import active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW; Priority 0.00. Karta Energy: Import active energy 953.4 kWh; Import active energy - session 3.5 kWh. Karta Other: Communication error OFF; Control type AUTO; State name AVAILABLE. Každá hodnota má časovú pečiatku 14. 10. 2026 okolo 19:01. Kurzor myši je vpravo hore.
| Hodnota | Význam |
|---|---|
| Control type |
Auto = riadené stratégiou Reduxi · Manual · Off
|
| Current L1 / L2 / L3 | Nabíjací prúd na fázu |
| Max. current per phase | Maximálny prúd nabíjačky (napr. 32 A) |
| Active power / Max. active power | Aktuálny nabíjací výkon a maximálny výkon (napr. 22.1 kW) |
| Import active energy / session | Celková nabitá energia a energia aktuálnej relácie |
| Communication error | Musí byť OFF
|
| State name | Aktuálny stav nabíjačky, napr. AVAILABLE, keď nie je pripojené žiadne auto |
✓ Zhrnutie
Príprava (body 1–3): Wattpilot a Reduxi Controller v rovnakej sieti, Controller s pevnou IP adresou, sériové číslo zariadenia Wattpilot po ruke.
Aplikácia Wattpilot (bod 4): zapnite OCPP1.6J, protokol WS, host = IP adresa zariadenia Controller, cesta /ocpp/1.6/json/, “SN zur URL hinzufügen” zapnuté (povinné).
Pridanie do Reduxi (body 5–6): EV charger · OCPP 1.6 - JSON, device identifier = sériové číslo, connector 1, AC.
Uvedenie do prevádzky (bod 7): aplikácia zobrazuje “Connected”, Reduxi zobrazuje živé hodnoty a communication error OFF.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Stav v aplikácii zostáva “Started” / “Not connected” | Skontrolujte, či je zapnuté “SN zur URL hinzufügen”, potom host (IP adresa zariadenia Controller), protokol WS (nie WSS), cestu /ocpp/1.6/json/ a či sú obe zariadenia v rovnakej sieti. |
| Aplikácia zobrazuje “Connected”, ale Reduxi nezobrazuje žiadne údaje | Device identifier v Reduxi sa musí presne zhodovať so sériovým číslom na konci URL (napr. 91099800). “SN zur URL hinzufügen” musí byť zapnuté. |
| Spojenie sa po reštarte routera stratí | Controller dostal novú IP adresu. Rezervujte pevnú IP adresu v routeri a upravte host v aplikácii. |
| Nežiaduce správanie nabíjania, keď je Controller offline | V ponuke OCPP v aplikácii nastavte Fallback current (pozri Bod 4.3). |
| Riadenie záťaže znižuje nesprávnu fázu | Skontrolujte priradenie fáz v aplikácii a v Reduxi (Advanced configuration → “L1/L2/L3 is connected to main feed”). |
| Auto sa nezačne nabíjať | OCPP aktivuje správu prístupu – v Reduxi skontrolujte, či je Allow new charging session = Always. |
