Ako pripojiť nabíjačku elektromobilov (OCPP 1.6J) k zariadeniu Reduxi Controller
Všeobecný návod na pripojenie akejkoľvek wallboxu kompatibilnej s OCPP 1.6J k zariadeniu Reduxi Controller, aby mohol Controller monitorovať a riadiť nabíjanie z prebytku FV a pomocou riadenia záťaže.
1 Technická dokumentácia
OCPP (Open Charge Point Protocol) je otvorený protokol nezávislý od výrobcu medzi nabíjačkou elektromobilov a riadiacim systémom. V tomto nastavení Reduxi Controller funguje ako lokálny server OCPP (centrálny systém) a nabíjačka sa k nemu pripája ako nabíjací bod – nie je potrebná žiadna cloudová služba. Takto sa dá pripojiť každá nabíjačka, ktorá podporuje OCPP 1.6J (JSON cez WebSocket) a umožňuje voľne nastaviť adresu servera.
Dokumenty výrobcu:
- Príručka OCPP vašej nabíjačky – kde sa OCPP zapína, aké polia existujú (URL servera, charge point ID, bezpečnostný profil) a ktoré správy OCPP sa podporujú
- Open Charge Alliance – špecifikácia OCPP 1.6: openchargealliance.org
2 Potrebné vybavenie
- Nabíjačka elektromobilov kompatibilná s OCPP 1.6J, nainštalovaná a uvedená do prevádzky kvalifikovaným elektrikárom
- Nabíjačka pripojená do rovnakej lokálnej siete ako Reduxi Controller (Wi‑Fi alebo LAN cez router)
- Prístup k nastaveniam OCPP nabíjačky – aplikácia výrobcu, lokálne webové rozhranie alebo nástroj pre inštalatérov
- Reduxi Controller so statickou IP adresou a zodpovedajúcou rezerváciou IP v routeri (napr.
192.168.31.73, pozrite bod 3.3) – adresa sa zobrazí aj v Reduxi Configurator ako Controller OCPP JSON 1.6 URL pri pridávaní zariadenia - Charge point ID nabíjačky (často sériové číslo – zobrazené v aplikácii, webovom rozhraní alebo na štítku)
- Notebook alebo tablet s prístupom na internet pre Reduxi Configurator
3 Prehľad systému a sieť
Nabíjačka otvorí spojenie WebSocket k zariadeniu Reduxi Controller a identifikuje sa svojím charge point ID. Controller priradí spojenie zariadeniu s rovnakým identifikátorom zariadenia, potom číta merania a posiela limity nabíjania.
3.1 Ako funguje komunikácia OCPP
OCPP je protokol typu push: spojenie nadväzuje nabíjačka, nie Controller. Nabíjačka (klient OCPP) otvorí trvalé spojenie WebSocket k zariadeniu Reduxi Controller (server OCPP) a ponechá ho otvorené. Všetky správy v oboch smeroch potom prebiehajú cez toto jedno spojenie: nabíjačka sama posiela svoj stav a hodnoty z merača a Controller posiela svoje limity nabíjania späť tým istým kanálom.
| Smer | Správy | Účel |
|---|---|---|
| Nabíjačka → Controller | BootNotification, Heartbeat | Registrácia po spustení a udržiavanie spojenia |
| Nabíjačka → Controller | StatusNotification, MeterValues, Start/StopTransaction | Stav nabíjačky, prúdy, výkon a energia – nabíjačka ich posiela vo vlastnom intervale |
| Controller → Nabíjačka | SetChargingProfile | Limit nabíjacieho prúdu podľa prebytku FV a riadenia záťaže |
| Controller → Nabíjačka | TriggerMessage, RemoteStart/Stop | Vyžiadanie aktuálnych hodnôt, spustenie alebo zastavenie nabíjania |
3.2 Adresy a URL
| Komponent | Úloha | Adresa / nastavenie |
|---|---|---|
| Reduxi Controller | Server OCPP (centrálny systém) | ws://<Controller IP>/ocpp/1.6/json |
| Nabíjačka elektromobilov | Klient OCPP (nabíjací bod) | Pripája sa na vyššie uvedenú URL + svoje charge point ID |
| Úplná URL používaná nabíjačkou | – | ws://192.168.31.73/ocpp/1.6/json/<Charge point ID> |
ws:// (nešifrované, len lokálna sieť). Niektoré nabíjačky povoľujú iba wss:// alebo vyžadujú certifikát/bezpečnostný profil – tie sa k Controlleru lokálne pripojiť nedokážu. Ak je to možné, zvoľte WS, bezpečnostný profil 0 alebo None.3.3 Statická IP pre Controller + rezervácia v routeri
Keďže sa nabíjačka vždy pripája na pevnú adresu, Reduxi Controller potrebuje IP adresu, ktorá sa nikdy nezmení. Urobte obe nasledujúce veci – statická IP drží adresu na Controlleri, rezervácia bráni routeru prideliť tú istú adresu inému zariadeniu:
192.168.31.73. Controller sa identifikuje podľa MAC adresy – ak používa LAN aj Wi‑Fi, rezervujte adresu pre rozhranie, ktoré je skutočne pripojené.
3.4 Pripojenie k externému backendu OCPP – Controller ako proxy
Väčšina nabíjačiek sa dokáže pripojiť len k jednému backendu OCPP. Ak je popri Reduxi ešte potrebný backend – napr. prevádzkovateľ nabíjacích bodov (CPO) na fakturáciu a RFID alebo cloud výrobcu – Reduxi Controller funguje ako proxy: nabíjačka sa pripája len k Controlleru a Controller preposiela komunikáciu OCPP na externý backend a odpovede z neho odovzdáva nabíjačke.
- V nabíjačke: zadajte iba URL zariadenia Reduxi Controller (pozrite bod 4.2) – nie adresu backendu.
- V Reduxi: zadajte URL backendu (a používateľské meno / heslo, ak ich backend vyžaduje) do polí Forward communication zariadenia (pozrite bod 6.2). Použite URL presne tak, ako ju poskytol prevádzkovateľ backendu.
- Riadenie zostáva lokálne: nabíjací prúd nastavuje Reduxi Controller v lokálnej sieti – nabíjanie z prebytku FV a riadenie záťaže fungujú ďalej, aj keď internetové pripojenie alebo backend nie sú dostupné.
- Bez externého backendu: polia Forward communication nechajte prázdne.
4 Konfigurácia OCPP v nabíjačke
Názvy ponúk sa medzi výrobcami líšia. Nižšie uvedené kroky popisujú nastavenia, ktoré potrebuje každá nabíjačka OCPP 1.6J – hľadajte zodpovedajúce polia v aplikácii alebo webovom rozhraní nabíjačky (často v časti Network, Backend, Connectivity alebo OCPP).
4.1 Zapnutie OCPP 1.6J
4.2 Nastavenia servera OCPP
Zadajte nasledujúce hodnoty. V závislosti od nabíjačky sa adresa zadáva ako jedna úplná URL alebo rozdelená do viacerých polí:
| Pole (typické názvy) | Hodnota |
|---|---|
| Server URL / Central system URL / Backend URL |
ws://192.168.31.73/ocpp/1.6/json/ (IP Controllera) |
| alebo rozdelené: Protokol · Hostiteľ · Port · Cesta |
WS · IP Controllera · 80 · /ocpp/1.6/json/
|
| Charge point ID / Charge box identity / Station ID | Jedinečné ID, zvyčajne sériové číslo, napr. CP123456
|
| Append ID to URL / Add SN to URL | On – ak nabíjačka túto možnosť ponúka |
| Username / Password (Basic Auth) | prázdne |
| Security profile / TLS / Certificate | None / 0
|
ws://192.168.31.73/ocpp/1.6/json/CP123456. Niektoré nabíjačky pridajú ID automaticky (možnosť „Append ID to URL“), iné očakávajú úplnú URL vrátane ID. Uistite sa, že sa ID vyskytuje presne raz – inak Controller nedokáže spojenie priradiť.Uložte nastavenia. URL Controllera sa zobrazí aj v Reduxi Configurator (pozrite bod 6.2).
4.3 Ďalšie možnosti OCPP
| Možnosť | Odporúčanie |
|---|---|
| Fallback current / Failsafe current | Nabíjací prúd používaný pri strate spojenia OCPP s Controllerom. Nastavte hodnotu bezpečnú pre domovú prípojku. |
| Authorization / RFID / Free charging | Mnohé nabíjačky zapnú pri OCPP správu prístupu. Povoľte v nabíjačke voľné nabíjanie alebo nastavte v Reduxi Allow new charging session = Always (pozrite bod 6.2). |
| Phase assignment / Phase rotation | Priradenie fáz nabíjačky k fázam siete. Musí zodpovedať zapojeniu, aby riadenie záťaže znížilo správnu fázu. |
| MeterValues interval / Heartbeat | Nechajte predvolené; ak je to možné, vhodný je interval MeterValues 10–60 s. |
| Other backends / cloud | Väčšina nabíjačiek podporuje len jeden backend OCPP. Ak je cloudový backend stále potrebný, použite namiesto toho možnosť Forward communication v Reduxi – Controller potom funguje ako proxy (pozrite bod 3.4). |
5 Prihlásenie do webového rozhrania Reduxi
Reduxi Configurator sa dá otvoriť na diaľku cez tunelové pripojenie v aplikácii Reduxi alebo lokálne vo webovom prehliadači v rovnakej sieti. Obe cesty vedú do rovnakého webového rozhrania.

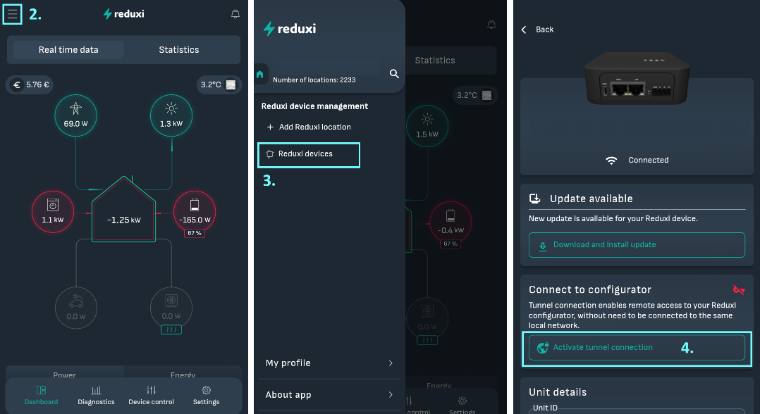

Textový popis tohto obrázka
Tri obrazovky telefónu s aplikáciou Reduxi vedľa seba (tmavý motív) so azúrovými zvýraznenými a číselnými označeniami. Obrazovka 1 (označenie 2.): dashboard s ikonou ponuky (hamburger) vľavo hore zvýraznenou azúrovým rámčekom, logo reduxi, ikona zvončeka; karty "Real time data" (vybraná) a "Statistics"; štítky "€ 5.76 €" a "3.2°C"; schéma toku energie s hodnotami 69.0 W (stĺp vedenia), 1.3 kW (slnko), 1.1 kW (práčka, červený obrys), -165.0 W (batéria, červený obrys, 67 %), dom -1.25 kW a dva zosivené kruhy s 0.0 W; dolné karty Power a Energy; dolná navigácia Dashboard, Diagnostics, Device control, Settings. Obrazovka 2 (označenie 3.): bočná ponuka s logom reduxi, "Number of locations: 2233", nadpis "Reduxi device management", položky "+ Add Reduxi location" a "Reduxi devices" (zvýraznená azúrovým rámčekom a označením 3.), a dole "My profile" a "About app"; dashboard je za ňou zatienený. Obrazovka 3 (označenie 4.): stránka zariadenia s "Back", fotografiou zariadenia Reduxi Controller, stavom "Connected"; karta "Update available": "New update is available for your Reduxi device." s tlačidlom "Download and install update"; karta "Connect to configurator" s červenou preškrtnutou ikonou: "Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network." a tlačidlo "Activate tunnel connection" (zvýraznené azúrovým rámčekom a označením 4.); pod ním začiatok karty "Unit details" s "Unit ID".

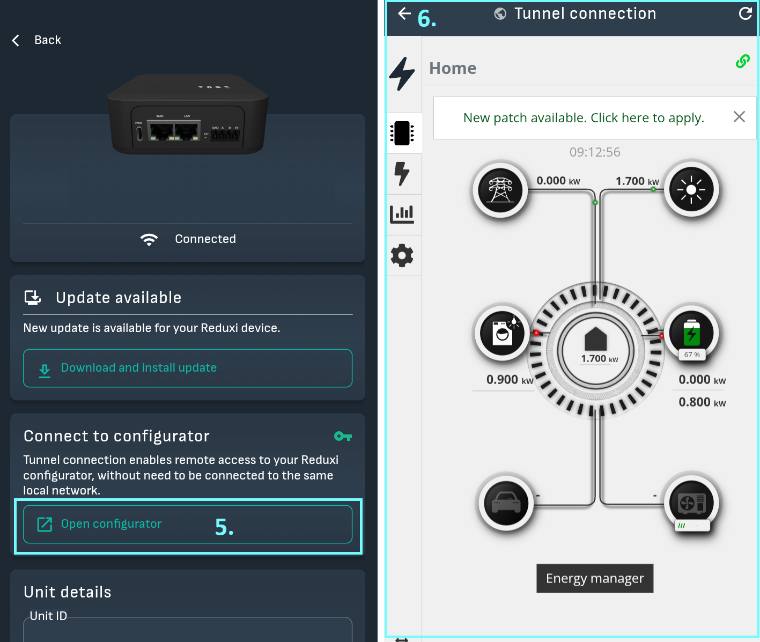

Textový popis tohto obrázka
Dve snímky obrazovky vedľa seba, s azúrovými zvýrazňovacími rámčekmi a číselnými označeniami. Vľavo (označené 5.): stránka zariadenia v aplikácii Reduxi, tmavý motív. "Back" vľavo hore; fotografia čierneho zariadenia Reduxi Controller spredu; stav "Connected" s ikonou Wi-Fi. Karta "Update available": "New update is available for your Reduxi device." a tlačidlo "Download and install update". Karta "Connect to configurator" s ikonou kľúča: "Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network." a tlačidlo "Open configurator" (zvýraznené azúrovým rámčekom a označením 5.). Pod ním začiatok karty "Unit details" s poľom "Unit ID". Vpravo (označené 6.): Reduxi Configurator otvorený v aplikácii, hlavička "Tunnel connection" so šípkou späť a ikonou obnovenia. Ľavá lišta ikon (blesk, ikona čipu vybraná, symbol blesku, graf, ozubené koliesko). Stránka "Home" so zelenou ikonou prepojenia. Biely banner: "New patch available. Click here to apply." s X. Čas 09:12:56. Schéma toku energie: Grid (ikona stĺpa) 0.000 kW; Solar (ikona slnka) 1.700 kW; dom v strede 1.700 kW; ikona práčky 0.900 kW (vľavo); ikona batérie s 67 % (vpravo) s 0.000 kW a 0.800 kW; EV charger (ikona auta, vľavo dole) a HVAC (vpravo dole), každé s pomlčkou; čierny štítok "Energy manager" dole.
http://192.168.31.73) alebo http://reduxi.local.admin · Heslo: admin (výrobné nastavenie).Textový popis tohto obrázka

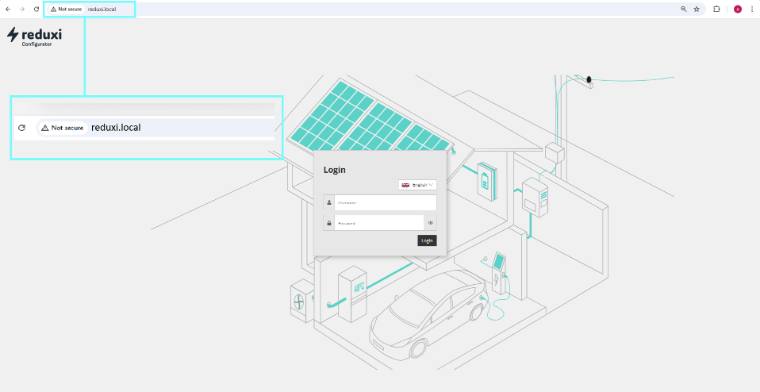

Snímka obrazovky okna prehliadača (panel nástrojov v štýle Chrome) zobrazujúceho prihlasovaciu stránku Reduxi Configurator. Adresný riadok zobrazuje upozornenie "Not secure" a adresu "reduxi.local"; je zvýraznený azúrovým rámčekom a zväčšený v druhom azúrovom rámčeku s textom "Not secure" a "reduxi.local". Stránka: logo reduxi Configurator vľavo hore; na pozadí čiarová ilustrácia domu so solárnymi panelmi, nástennou nabíjačkou, nabíjačkou elektromobilov a autom. V strede prihlasovacie okno s nadpisom "Login", výberom jazyka (vlajka, English), poľom pre používateľské meno (zástupný text je malý), poľom pre heslo s ikonou oka a čiernym tlačidlom "Login".

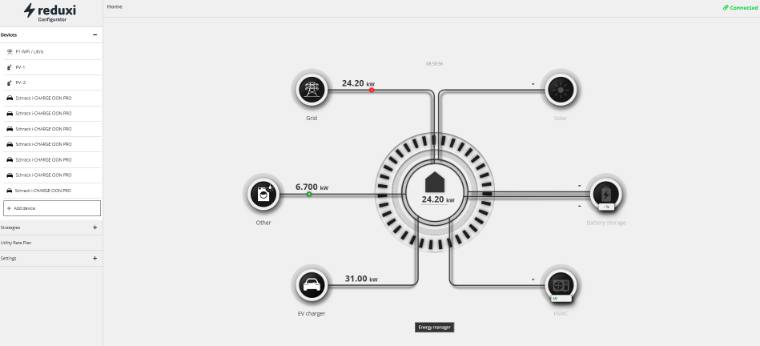

Textový popis tohto obrázka
Snímka obrazovky domovskej stránky Reduxi Configurator (logo reduxi Configurator vľavo hore, nadpis stránky "Home", zelený stav "Connected" vpravo hore). Ľavý bočný panel: "Devices" (rozbalené) s položkami: "P1-WiFi / Ultra", "PV-1", "PV-2", potom šesť položiek s ikonou auta s malými názvami (končia "i-CHARGE CION PRO"), potom tlačidlo "+ Add device". Pod ním: "Strategies" (plus), "Utility Rate Plan" (malý text), "Settings" (plus). Hlavná oblasť: schéma toku energie s domom v strede zobrazujúcim 24.20 kW. Grid (ikona stĺpa) 24.20 kW s červenou bodkou na čiare; Solar (zosivené, pomlčka); Other (vľavo) 6.700 kW so zelenou bodkou; Battery storage (zosivené, pomlčky); EV charger (ikona auta, vľavo dole) 31.00 kW; HVAC (zosivené, vpravo dole). Čierny štítok "Energy manager" dole.
ws://<Controller IP>/ocpp/1.6/json.6 Pridanie nabíjačky do Reduxi
6.1 Základné nastavenia

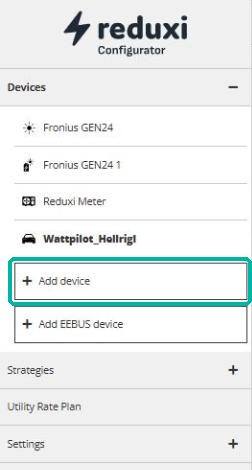

Textový popis tohto obrázka
Snímka obrazovky ľavej ponuky Reduxi Configurator. Hore: logo reduxi Configurator. Sekcia "Devices" (rozbalená, znamienko mínus) s položkami: "Fronius GEN24" (ikona slnka), "Fronius GEN24 1" (ikona zariadenia), "Reduxi Meter" (ikona merača), "Wattpilot" (ikona auta, tučné). Pod nimi: tlačidlo "+ Add device" zvýraznené zeleným rámčekom a druhé tlačidlo "+ Add EEBUS device". Potom "Strategies" (znamienko plus), "Utility Rate Plan", "Settings" (znamienko plus).

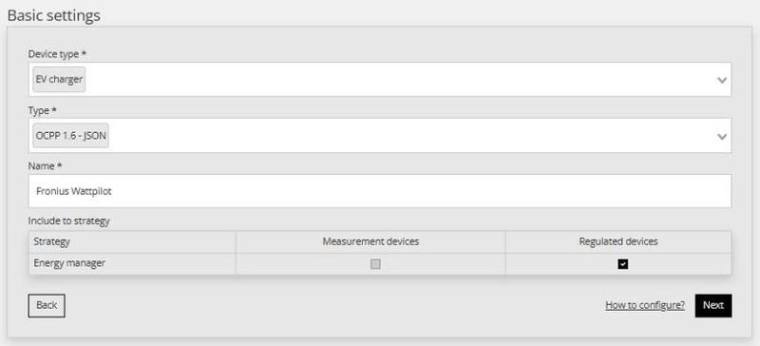

Textový popis tohto obrázka
Snímka obrazovky kroku "Basic settings" v Reduxi Configurator pri pridávaní nabíjačky elektromobilov. Polia (označené hviezdičkou): Device type: EV charger (rozbaľovací zoznam); Type: OCPP 1.6 - JSON (rozbaľovací zoznam); Name: Fronius Wattpilot (textové pole). Sekcia "Include to strategy" s tabuľkou: stĺpce Strategy, Measurement devices, Regulated devices; riadok "Energy manager": políčko Measurement devices nezaškrtnuté (zosivené), políčko Regulated devices zaškrtnuté. Tlačidlá: "Back" (vľavo), odkaz "How to configure?" a čierne tlačidlo "Next" (vpravo).
6.2 Nastavenia komunikácie
| Pole | Hodnota |
|---|---|
| Device identifier | Charge point ID nabíjačky – presne to ID, ktoré je na konci URL OCPP (rozlišuje veľké a malé písmená) |
| Connector |
1 (pri nabíjačkách s dvoma výstupmi: 1 alebo 2, jedno zariadenie Reduxi na konektor) |
| Charger type |
AC (alebo DC pri jednosmerných nabíjačkách) |
| Energy counter | Default |
| Allocate power to EVSE when EV is not connected | Default |
| Per phase max. current | Auto detect from EVSE alebo Manual override s istiacim prúdom, napr. 32 A (22 kW) alebo 16 A (11 kW) |
| Forward communication / username / password / measurements to backend OCPP server | prázdne – potrebné len vtedy, ak sa paralelne používa externý backend OCPP: URL backendu a prípadne používateľské meno / heslo (pozrite bod 3.4) |
| Allow new charging session | Always |
| Controller OCPP JSON 1.6 URL | len na čítanie, napr. ws://192.168.31.73/ocpp/1.6/json – túto adresu zadáte v nabíjačke (pozrite bod 4.2) |

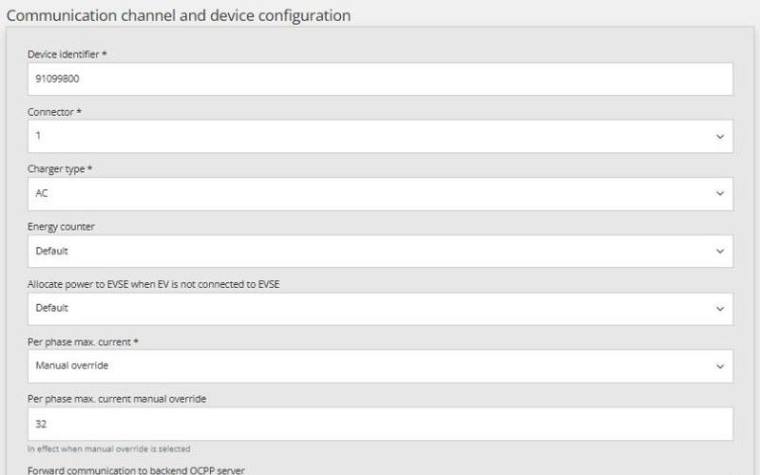

Textový popis tohto obrázka
Snímka obrazovky kroku "Communication channel and device configuration" v Reduxi Configurator pre nabíjačku OCPP (dole orezané). Polia: Device identifier *: 91099800; Connector *: 1 (rozbaľovací zoznam); Charger type *: AC (rozbaľovací zoznam); Energy counter: Default (rozbaľovací zoznam); Allocate power to EVSE when EV is not connected to EVSE: Default (rozbaľovací zoznam); Per phase max. current *: Manual override (rozbaľovací zoznam); Per phase max. current manual override: 32, s malou poznámkou "In effect when manual override is selected"; ďalší štítok "Forward communication to backend OCPP server" (orezané).
Skontrolujte hodnoty a kliknutím na Done uložte zariadenie.

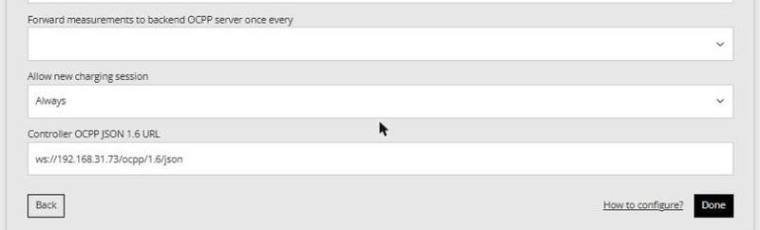

Textový popis tohto obrázka
Snímka obrazovky dolnej časti formulára nastavení zariadenia v Reduxi Configurator (sivá, hore orezaná). Polia: "Forward measurements to backend OCPP server once every": prázdny rozbaľovací zoznam; "Allow new charging session": Always (rozbaľovací zoznam); "Controller OCPP JSON 1.6 URL": ws://192.168.31.73/ocpp/1.6/json. Nad poľom URL je viditeľný kurzor myši. Tlačidlá dole: "Back" (vľavo), odkaz "How to configure?" a čierne tlačidlo "Done" (vpravo).
6.3 Test komunikácie
Pri OCPP sa nabíjačka pripája k Controlleru sama – IP adresa nabíjačky nie je potrebná. Znova otvorte zariadenie (Devices → [Charger] → Details) a kliknite na Test communication vpravo dole.
Textový popis tohto obrázka

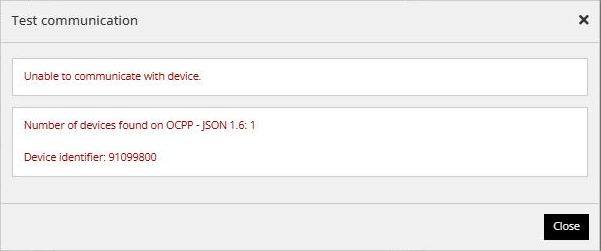

Snímka obrazovky dialógu s názvom "Test communication" so zatváracím X vpravo hore. Prvý rámček s červeným textom: "Unable to communicate with device." Druhý rámček s červeným textom: "Number of devices found on OCPP - JSON 1.6: 1" a "Device identifier: 91099800". Čierne tlačidlo "Close" vpravo dole.
- 1Number of devices found on OCPP – JSON 1.6 ukazuje, koľko nabíjačiek je pripojených k Controlleru cez OCPP.
- 2Device identifier musí zobrazovať charge point ID vašej nabíjačky. Ak sa nezobrazí, nabíjačka nie je pripojená – skontrolujte nastavenia OCPP (pozrite bod 4.2).
- 3V nabíjačke by mal stav OCPP / backendu ukazovať Connected alebo Accepted.
- 4Záverečná kontrola: živé hodnoty a Communication error = OFF (pozrite bod 7).
7 Kontrola nameraných hodnôt

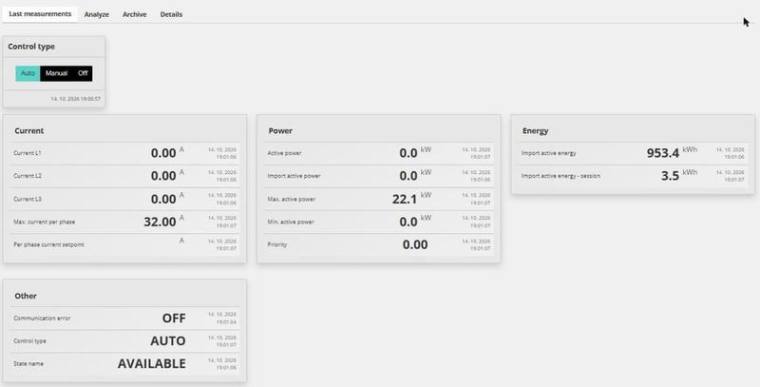

Otvorte Devices → [Charger] → Last measurements:
Textový popis tohto obrázka
Snímka obrazovky stránky zariadenia v Reduxi Configurator, karta "Last measurements" (vybraná); ďalšie karty: Analyze, Archive, Details. Rámček Control type: tlačidlá Auto (zelené, vybrané), Manual, Off (čierne), s časovou pečiatkou (14.10.2026, malá). Rámček Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint: prázdna hodnota, jednotka A. Rámček Power: Active power 0.0 kW; Import active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW; Priority 0.00. Rámček Energy: Import active energy 953.4 kWh; Import active energy - session 3.5 kWh. Rámček Other: Communication error OFF; Control type AUTO; State name AVAILABLE. Pri každej hodnote je malá pečiatka s dátumom a časom (14.10.2026).
| Hodnota | Význam |
|---|---|
| Control type |
Auto = riadené stratégiou Reduxi · Manual · Off
|
| Current L1 / L2 / L3 | Nabíjací prúd na fázu |
| Max. current per phase | Maximálny prúd nabíjačky (napr. 32 A) |
| Active power / Max. active power | Aktuálny nabíjací výkon a maximálny výkon (napr. 22 kW) |
| Import active energy / session | Celková nabitá energia a energia aktuálnej relácie |
| Communication error | Musí byť OFF
|
| State name | Aktuálny stav OCPP nabíjačky, napr. AVAILABLE, PREPARING, CHARGING, SUSPENDEDEV
|
✓ Zhrnutie
Príprava (body 1–3): nabíjačka s OCPP 1.6J, nabíjačka a Reduxi Controller v rovnakej sieti, Controller so statickou IP + rezerváciou IP v routeri, externý backend (ak existuje) preposielaný cez Reduxi, charge point ID po ruke.
Nabíjačka (bod 4): zapnite OCPP 1.6J, protokol WS, URL servera ws://<Controller IP>/ocpp/1.6/json/ + charge point ID, bez autentifikácie / TLS.
Pridanie do Reduxi (body 5–6): EV charger · OCPP 1.6 - JSON, device identifier = charge point ID, connector 1, AC, allow new charging session = Always.
Spustenie do prevádzky (bod 7): nabíjačka zobrazuje backend ako pripojený, Reduxi zobrazuje živé hodnoty a communication error OFF.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Nabíjačka sa nepripojí / stav zostáva „Not connected“ | Skontrolujte URL servera (IP Controllera, cesta /ocpp/1.6/json/), protokol WS (nie WSS), port 80, bez TLS / bezpečnostného profilu a či sú obe zariadenia v rovnakej sieti. |
| Nabíjačka je pripojená, ale Reduxi nezobrazuje žiadne dáta | Device identifier v Reduxi sa musí presne zhodovať s charge point ID na konci URL (rozlišuje veľké a malé písmená). Skontrolujte, či ID nechýba alebo nie je pripojené dvakrát. |
Nabíjačka ponúka iba wss:// alebo vyžaduje certifikát |
Lokálne pripojenie k Controlleru nie je možné. Skontrolujte, či existuje aktualizácia firmvéru alebo nastavenie pre nešifrované OCPP. |
| Spojenie sa po reštarte routera stratí | Controller dostal novú IP adresu. Nastavte na Controlleri statickú IP, rezervujte ju v routeri (pozrite bod 3.3) a aktualizujte URL servera v nabíjačke. |
| Nežiaduce správanie nabíjania, keď je Controller offline | Nastavte v nabíjačke záložný / failsafe prúd (pozrite bod 4.3). |
| Auto sa nezačne nabíjať | OCPP často aktivuje správu prístupu – nastavte v Reduxi Allow new charging session = Always alebo zapnite voľné nabíjanie v nabíjačke. |
| Nabíjací prúd sa neznižuje | Nabíjačka musí podporovať SmartCharging (SetChargingProfile). Skontrolujte dokumentáciu OCPP nabíjačky a verziu firmvéru. |
| Riadenie záťaže znižuje nesprávnu fázu | Skontrolujte priradenie fáz v nabíjačke a v Reduxi (Advanced configuration → “L1/L2/L3 is connected to main feed”). |
| Externý backend (CPO / cloud) nedostáva žiadne dáta | Nabíjačka musí byť pripojená iba k Reduxi. Zadajte URL backendu a prihlasovacie údaje v Reduxi v časti Forward communication (pozrite bod 3.4). |
| OCPP je pripojené, ale riadenie alebo údaje nefungujú správne | Možno ide o úpravu protokolu OCPP špecifickú pre výrobcu – kontaktujte podporu Reduxi na support@reduxi.zendesk.eu (pozrite poznámku nižšie). |
