Ako pripojiť hybridný menič FOX ESS G-Max C&I k zariadeniu Reduxi Controller
Pripojte hybridný menič FOX ESS G-Max C&I k zariadeniu Reduxi Controller cez Modbus TCP/IP, aktivujte na meniči diaľkové ovládanie a pridajte ho v Configurator.
Textový popis tohto obrázka

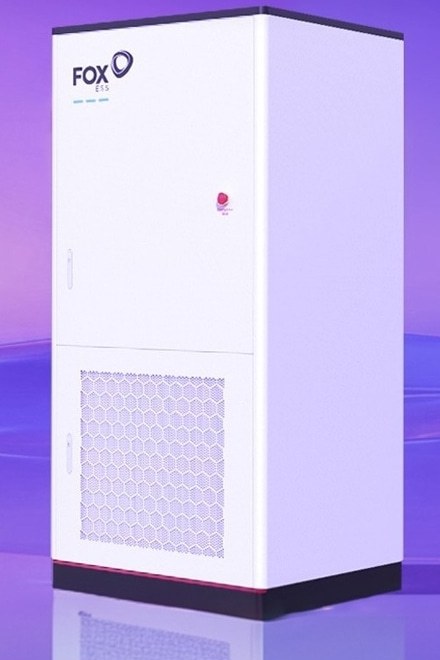

Fotografia (render produktu) vysokej bielej skrine, pohľad zo šikma na fialovom farebnom prechode s odrazivou podlahou. Logo 'FOX ESS' je vytlačené vľavo hore na predných dverách, pod ním tri krátke azúrové pomlčky. Malé červené okrúhle tlačidlo alebo označenie s drobným textom je vpravo na horných dverách. Spodná časť prednej strany má vetraciu mriežku so šesťuholníkovým vzorom a tmavý podstavec. Obe dvere majú malú zvislú rukoväť na ľavom okraji.
1 Technická dokumentácia
FOX ESS G-Max je hybridný menič C&I. Reduxi Controller s ním komunikuje cez lokálnu sieť pomocou Modbus TCP/IP, číta namerané hodnoty a posiela príkazy stratégií Reduxi. Nastavenia na meniči sa vykonávajú priamo v jeho rozhraní.
Dokumenty výrobcu:
- Webová stránka FOX ESS – informácie o produkte a kontakt (web, EN)
- Súbory FOX ESS na stiahnutie – technické listy, príručky a ďalšie dokumenty (web, EN)
2 Potrebné vybavenie
- Reduxi Controller (nainštalovaný a online)
- Hybridný menič FOX ESS G-Max, uvedený do prevádzky
- Pripojenie meniča cez LAN do rovnakej siete ako Reduxi Controller (router alebo switch)
- Prístup k rozhraniu meniča na zmenu sieťových nastavení a typu riadenia
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
3 Prehľad systému a zapojenie
Reduxi Controller a menič komunikujú cez lokálnu sieť. Nie je potrebná žiadna ďalšia brána. Router zároveň pripája systém k internetu.
Textový popis tohto obrázka

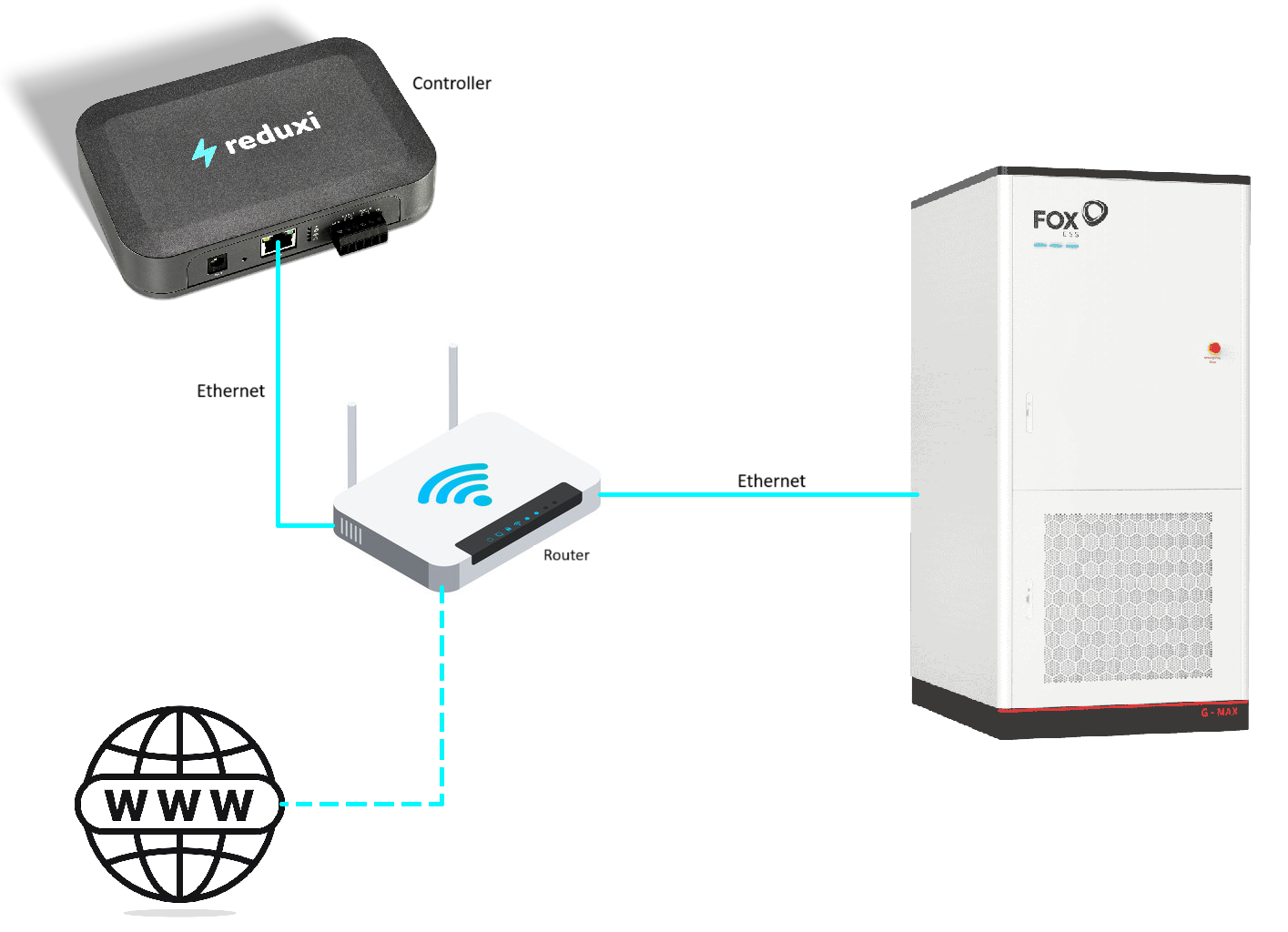

Schéma sieťového pripojenia. Vľavo hore: regulátor Reduxi (tmavosivý rámček s logom reduxi, popis 'Controller'), s káblom Ethernet (azúrová čiara, popis 'Ethernet') vedúcim dole k routeru Wi-Fi (popis 'Router'). Z routera vedie druhá azúrová čiara s popisom 'Ethernet' doprava k vysokej bielej skrini s logom FOX ESS a označením G-MAX (FOX ESS G-Max). Z routera vedie prerušovaná azúrová čiara dole ku ikone zemegule s textom 'WWW' vľavo dole (internet).
| Pripojenie | Od | To | Poznámka |
|---|---|---|---|
| LAN (Modbus TCP/IP) | Reduxi Controller | Router / switch | Rovnaká sieť ako menič |
| LAN (Modbus TCP/IP) | FOX ESS G-Max | Router / switch | Port 502, statická IP adresa |
| LAN | Router | Internet | Potrebný pre Reduxi Cloud a aplikáciu |
4 Konfigurácia meniča
Pred pripojením Reduxi sú potrebné dve nastavenia na meniči. Obe sa vykonávajú priamo v rozhraní meniča.
4.1 Nastavenie statickej IP adresy
Textový popis tohto obrázka

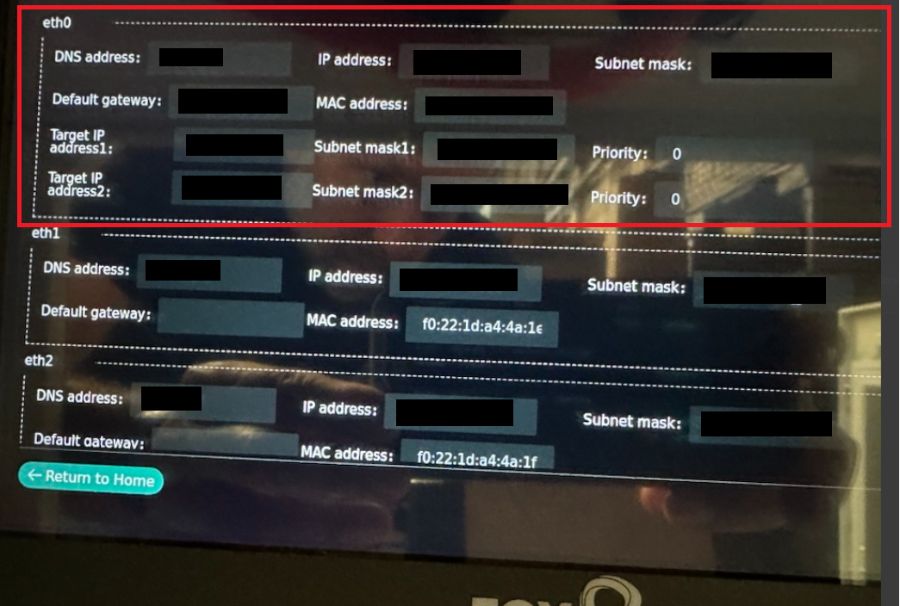

Fotografia tmavej dotykovej obrazovky FOX ESS G-Max (logo 'FOX' čiastočne viditeľné dole) zobrazujúca stránku sieťových nastavení s odrazmi na skle. Tri bloky: eth0 (označený červeným obdĺžnikom), eth1 a eth2. Polia eth0: DNS address (začiernené), IP address (začiernené), Subnet mask (začiernené), Default gateway (začiernené), MAC address (začiernené), Target IP address1 (začiernené), Subnet mask1 (začiernené), Priority: 0, Target IP address2 (začiernené), Subnet mask2 (začiernené), Priority: 0. Polia eth1: DNS address (začiernené), IP address (začiernené), Subnet mask (začiernené), Default gateway (prázdne), MAC address: f0:22:1d:a4:4a:1(posledný znak orezaný). Polia eth2: DNS address (začiernené), IP address (začiernené), Subnet mask (začiernené), Default gateway (prázdne), MAC address: f0:22:1d:a4:4a:1f. Vľavo dole je tyrkysové tlačidlo 'Return to Home'.
4.2 Aktivácia diaľkového ovládania
5 Prihlásenie do webového rozhrania Reduxi
Zariadenie sa pridáva v Configurator, webovom rozhraní zariadenia Reduxi Controller. Nepridávate ho v samotnej aplikácii Reduxi ani v Reduxi Cloud. Otvoriť ho môžete dvoma spôsobmi:
Odporúčané
http://reduxi.local.Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
reduxi.app) otvorte lokalitu, potom Manage location → OEM devices → Activate tunnel connection, potvrďte tlačidlom OK a počkajte približne 30 sekúnd. Potom kliknite na Go to controller. Configurator sa otvorí na novej karte bez hesla.http://reduxi.local. IP adresu nájdete v zozname zariadení v routeri alebo v aplikácii v časti Reduxi devices.admin · Heslo admin (výrobné nastavenie). Ak sa pri inštalácii zmenilo, použite to nové. Nejde o heslo k vášmu účtu Reduxi.Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Toto by ste mali vidieť:
Textový popis tohto obrázka
Snímka obrazovky stránky Home v Reduxi Configurator. Ľavá ponuka s logom reduxi Configurator; sekcia Devices (rozbalená) s položkami Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 a P1 WiFi / Ultra, potom tlačidlá Add device a Add EEBUS device; pod nimi: Strategies (+), Utility Rate Plan, Settings (+). Horná lišta: nadpis Home, zelená ikona prepojenia a zelená ikona cloudu vpravo. Hlavná oblasť: čas 14:53:27 a schéma toku energie s domom v strede s 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW a 3.700 kW, EV charger (pomlčka) a HVAC (pomlčka). Malý text päty vpravo dole.
admin nie je váš účet Reduxi. reduxi.local funguje len v rovnakej sieti ako regulátor.6 Pridanie zariadenia do Reduxi
Najprv otvorte Configurator, pozrite bod 5. Zariadenie sa pridáva sprievodcom v dvoch krokoch.
6.1 Základné nastavenia
FOX ESS G-Max. Zaškrtnite stratégie, do ktorých sa má menič zapojiť, a kliknite na Next.Textový popis tohto obrázka
Snímka obrazovky zoznamu zariadení v ľavej ponuke Reduxi Configurator. Nadpis 'Devices'. Riadky zhora nadol (každý s malou ikonou, ktorá je sotva viditeľná): Heizstab Wärmepumpe; Iskraemeco AM550; Ochsner GMLW 9Plus; SolarEdge; SolarEdge Slave; Zaptec PRO; myPV. Pod zoznamom dve tlačidlá: '+ Add device', označené červeným obdĺžnikom, a '+ Add EEBUS device'.
Textový popis tohto obrázka

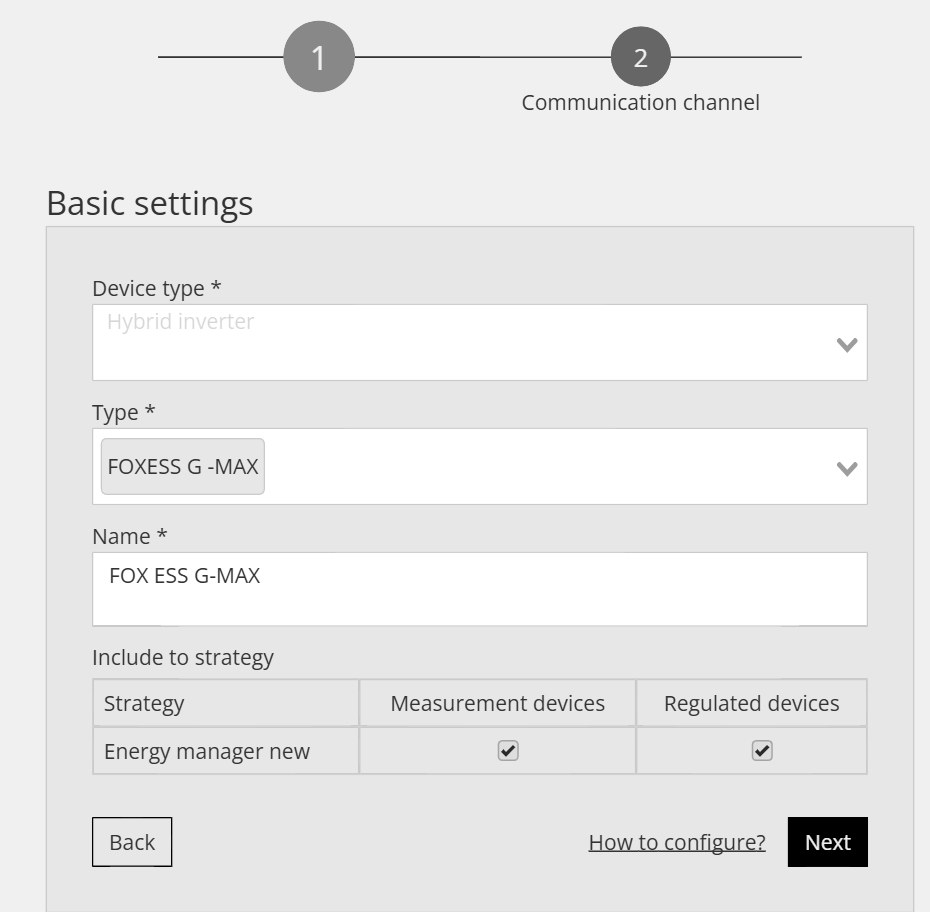

Snímka obrazovky sprievodcu pridaním zariadenia v Reduxi Configurator, 'Basic settings'. Indikátor krokov hore: krok 1 a krok 2 (kruh 2 s označením 'Communication channel'). Device type *: Hybrid inverter (zosivený text). Type *: FOXESS G -MAX (vybraný štítok). Name *: FOX ESS G-MAX. Tabuľka 'Include to strategy' so stĺpcami Strategy, Measurement devices, Regulated devices; riadok 'Energy manager new': obe políčka zaškrtnuté. Tlačidlá: Back (vľavo), odkaz 'How to configure?' a Next (vpravo, čierne).
6.2 Nastavenia komunikácie
Druhý krok nastavuje komunikačný kanál pre Modbus TCP/IP medzi zariadením Reduxi Controller a meničom.
| Parameter | Hodnota |
|---|---|
| Pripojenie | TCP/IP |
| IP | IP adresa zariadenia FOX ESS G-Max (statická adresa z bodu 4.1). Scan for IP ju môže vyhľadať v sieti. |
| Port |
502 (predvolené) |
| Extended IP recovery | Nechajte zapnuté (predvolené) |
| Modbus unit ID | Rovnaké ID, aké je nastavené na meniči (predvolené 1) |
| Rated power of inverter | Podľa meniča (predvolené 100 kW) |
| Is electricity meter installed? / Is PV installed? | Nastavte podľa vášho systému (obe sú predvolene zapnuté) |
Textový popis tohto obrázka

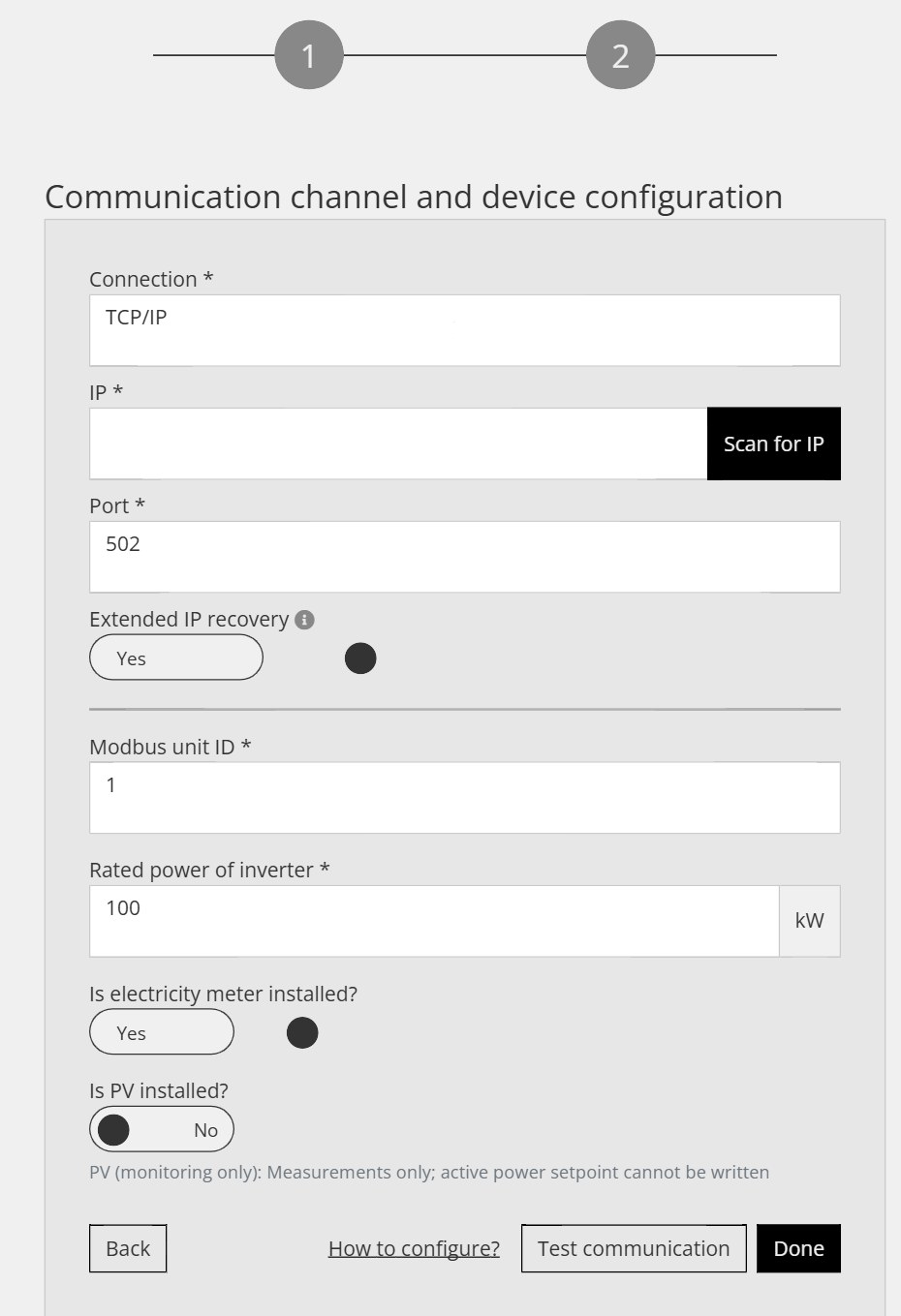

Snímka obrazovky sprievodcu pridaním zariadenia v Reduxi Configurator, krok 2 z 2 (hore dva očíslované kruhy, kruh 2 je aktuálny krok). Názov sekcie: 'Communication channel and device configuration'. Connection *: TCP/IP. IP *: prázdne, s čiernym tlačidlom 'Scan for IP'. Port *: 502. Extended IP recovery (s ikonou informácie): prepínač Yes (zapnutý). Modbus unit ID *: 1. Rated power of inverter *: 100, jednotka kW. Is electricity meter installed?: prepínač Yes (zapnutý). Is PV installed?: prepínač No (vypnutý); nápoveda: 'PV (monitoring only): Measurements only; active power setpoint cannot be written'. Tlačidlá dole: Back (vľavo), odkaz 'How to configure?', Test communication a Done (čierne).
6.3 Test komunikácie
Kliknite na Test communication dole v sprievodcovi. Skontroluje spojenie Modbus TCP/IP jedenkrát a nič neuloží. Ak je výsledok v poriadku, kliknite na Done. Zariadenie vytvorí až Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.50.243, s tlačidlom 'Scan for IP'. Port *: 502, s tlačidlom 'Test port'. Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo). Tlačidlo Done je označené azúrovým rámčekom.
Textový popis tohto obrázka
Snímka obrazovky dialógu Test communication v Reduxi Configurator (zatváracie X vpravo hore, tmavé tlačidlo Close vpravo dole). Zelený text v bielom rámčeku: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Additional parameters: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (na obrázku čiastočne orezané); PV_POWER_ACTIVE_MAX: 0.
Textový popis tohto obrázka
Snímka obrazovky dialógu 'Test communication' v Reduxi Configurator so zatváracím X vpravo hore a čiernym tlačidlom 'Close' vpravo dole. Text červenou: 'Unable to communicate with device.' Rámček s podrobnosťami červenou: 'Unable to communicate with 192.0.2.10 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network.' Potom: 'PING 192.0.2.10 (192.0.2.10) 56(84) bytes of data.' a '--- 192.0.2.10 ping statistics ---' a '2 packets transmitted, 0 received, 100% packet loss, time 1064ms'.
7 Kontrola nameraných hodnôt
7.1 Kontrola nameraných hodnôt
Otvorte Devices → FOX ESS G-Max → Last measurements. Hodnoty ukazujú, či menič komunikuje správne.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Last measurements' zariadenia v Reduxi Configurator. Karty: Last measurements (aktívna), Analyze, Archive. Vpravo hore: rozbaľovací zoznam obnovovania 'Without refreshing' a tlačidlo obnovenia. Karta 'Control type': tlačidlá Auto (svetlozelené) a Manual (tmavé, vybrané); časová pečiatka 14. 03. 2025 12:49:13. Všetky hodnoty nižšie majú časovú pečiatku 14. 03. 2025 12:49:01, pokiaľ nie je uvedené inak. Karta PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: prázdne (jednotka kW); enumeration.PV_STATE_NAME: CONNECTED. Karta Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Karta Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Karta Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Karta Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: prázdne (kW); Grid export active power limit: prázdne (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Karta Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (časová pečiatka 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
7.2 Správanie riadenia
Na riadenie stratégiami Reduxi otvorte Devices → FOX ESS G-Max v Reduxi Configurator a nastavte typ riadenia na AUTO. Iba potom príkazy stratégií ovplyvnia batériu.
Ak chcete znížiť náklady na energiu pomocou dynamických cien a taríf, nastavte stratégiu podľa popisu v Strategies for Reduxi controller. Po pridaní zariadenia ho môžete sledovať a ovládať v aplikácii Reduxi.
✓ Zhrnutie
Príprava (body 1–3): Skontrolujte informácie od výrobcu, pripojte Reduxi Controller a menič do rovnakej siete a poznačte si IP adresu meniča.
FOX ESS G-Max (bod 4): Nastavte statickú IP adresu a aktivujte na meniči diaľkové ovládanie.
Pridanie do Reduxi (body 5–6): Otvorte Configurator, pridajte hybridný menič typu FOX ESS G-Max, zadajte IP, port 502, unit ID a menovitý výkon, spustite Test communication a kliknite na Done.
Spustenie do prevádzky (bod 7): Skontrolujte posledné namerané hodnoty a nastavte typ riadenia na AUTO, aby mohli stratégie riadiť batériu.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Test komunikácie zlyhá | Skontrolujte, či je IP adresa v Reduxi aktuálnou adresou meniča, port je 502 a unit ID zodpovedá meniču (predvolené 1). Regulátor a menič musia byť v rovnakej sieti a na meniči musí byť aktívne diaľkové ovládanie (bod 4.2). |
| Zariadenie po nejakom čase alebo po reštarte routera prejde do režimu offline | IP adresa meniča sa pravdepodobne zmenila. Nastavte na meniči statickú IP adresu alebo rezerváciu DHCP v routeri (bod 4.1) a zadajte novú adresu v Reduxi. |
| Príkazy stratégií nemajú na batériu žiadny účinok | Nastavte typ riadenia zariadenia v Configurator na AUTO (bod 7.2) a skontrolujte, či je na meniči aktívne diaľkové ovládanie. |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo sa pri inštalácii zmenilo. Opýtajte sa inštalatéra. Heslo k účtu Reduxi tam nefunguje. |
reduxi.local sa nenačíta |
Nie ste v rovnakej sieti. Použite IP adresu alebo tunel. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dosiahnuteľnosť, IP, port 1502 a unit ID 71 a či je na meniči zapnutý Modbus. |
