Ako pripojiť nabíjačky ETREL INCH Pro a Core k zariadeniu Reduxi Controller
Pripojte nabíjačku Etrel INCH Pro alebo INCH Core k zariadeniu Reduxi Controller cez Wi‑Fi pomocou OCPP 1.6 JSON a pridajte ju v Configurator.
Textový popis tohto obrázka

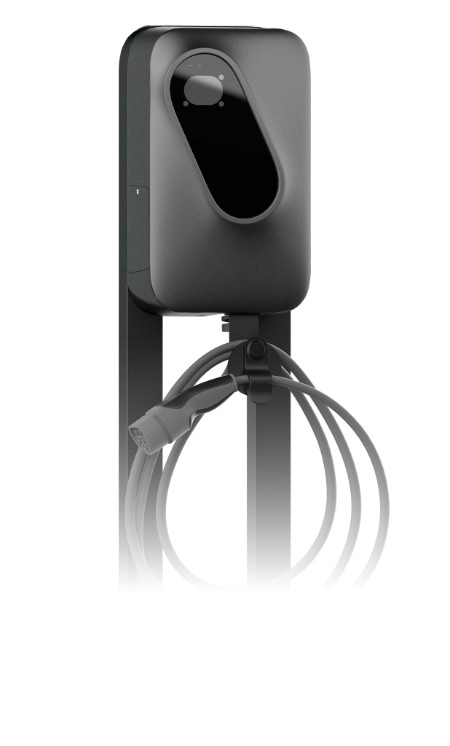

Fotografia nástennej nabíjačky elektromobilov na tmavosivom stĺpiku na bielom pozadí. Kryt je tmavosivý so zaoblenou obdĺžnikovou prednou stranou a čiernym oválnym sklenenými panelom s malou svetlosivou indikačnou plochou hore. Nabíjací kábel s konektorom je zvinutý do slučiek na držiaku pod krytom. Spodná časť obrázka prechádza do bielej. Nie je viditeľný žiadny text.
1 Technická dokumentácia
Nabíjačky Etrel INCH Pro a INCH Core sa pripájajú k Reduxi cez Wi‑Fi protokolom OCPP 1.6 (JSON). Nabíjačka sa pripája ako klient k serveru OCPP zariadenia Reduxi Controller. V nabíjačke zadáte adresu URL servera, ktorú vygeneruje regulátor, a v Reduxi zadáte identitu nabíjacieho bodu nabíjačky.
Dokumenty výrobcu:
- Webová stránka Etrel – informácie o produkte a kontakt (web, EN)
- Súbory Etrel na stiahnutie – technické listy, príručky a ďalšie dokumenty (web, EN)
2 Potrebné vybavenie
- Reduxi Controller (nainštalovaný a online)
- Nabíjačka Etrel INCH Pro alebo INCH Core, nainštalovaná a pripojená k vašej sieti Wi‑Fi
- Nabíjačka a Reduxi Controller v tej istej sieti
- INCH Pro: počítač s webovým prehliadačom. INCH Core: smartfón s aplikáciou INCH Core
- Administrátorský prístup k nabíjačke (pozrite poznámku nižšie)
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
3 Prehľad systému a zapojenie
Nabíjačka a Reduxi Controller komunikujú cez lokálnu sieť. Nabíjačka sa pripojí k vašej sieti Wi‑Fi a otvorí spojenie OCPP s regulátorom.
| Pripojenie | Od | To | Poznámka |
|---|---|---|---|
| LAN | Reduxi Controller | Router / switch | Rovnaká sieť ako nabíjačka |
| Wi‑Fi | Nabíjačka Etrel INCH | Router | Potrebné pred zadaním nastavení OCPP |
| OCPP 1.6 JSON | Nabíjačka Etrel INCH (klient) | Reduxi Controller (server) | URL servera vygeneruje regulátor, pozrite bod 6.2 |
4 Konfigurácia nabíjačky
4.1 INCH Pro: nastavenia OCPP v prehliadači
Keď je nabíjačka pripojená k vašej sieti Wi‑Fi, môžete ju otvoriť priamo: do prehliadača zadajte IP adresu nabíjačky (príklad: 192.168.1.250) a prihláste sa s administrátorským prístupom k nabíjačke.
Textový popis tohto obrázka

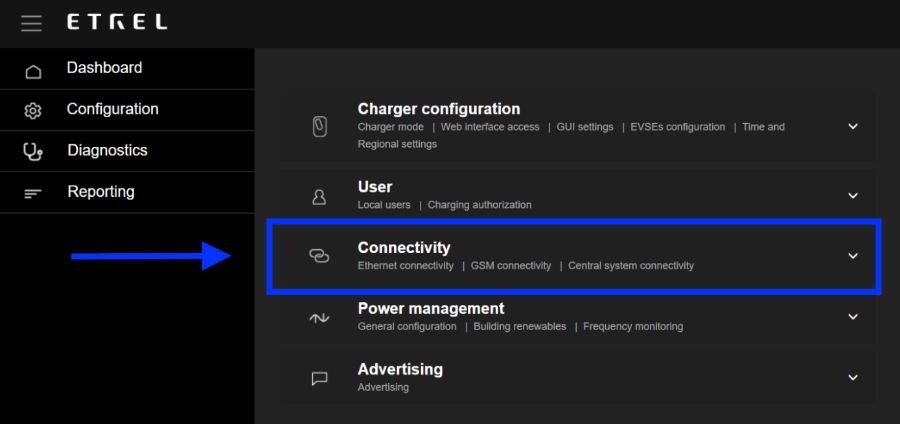

Snímka obrazovky webového rozhrania nabíjačky ETREL, tmavý motív. Hlavička s ikonou ponuky a logom ETREL. Ľavá ponuka: Dashboard, Configuration, Diagnostics, Reporting. Hlavná oblasť, zoznam rozbaľovacích sekcií: Charger configuration (Charger mode | Web interface access | GUI settings | EVSEs configuration | Time and Regional settings); User (Local users | Charging authorization); Connectivity (Ethernet connectivity | GSM connectivity | Central system connectivity); Power management (General configuration | Building renewables | Frequency monitoring); Advertising (Advertising). Sekcia Connectivity je označená modrým obdĺžnikom a modrá šípka z oblasti ľavej ponuky na ňu ukazuje.
Textový popis tohto obrázka

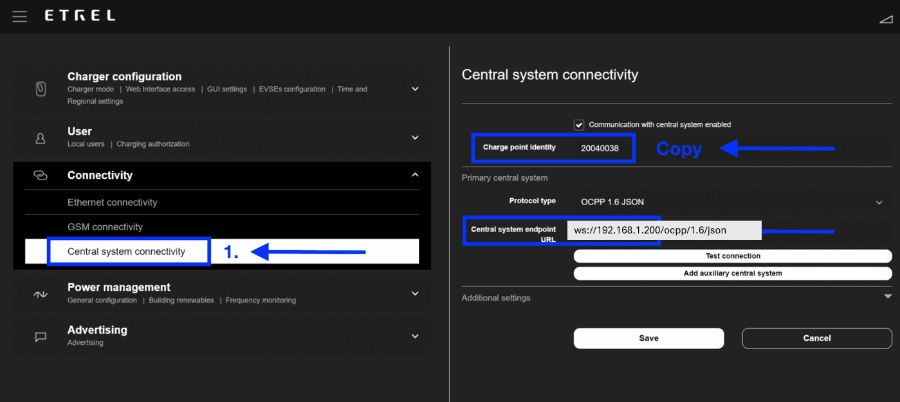

Snímka obrazovky webového rozhrania nabíjačky ETREL, tmavý motív, stránka Central system connectivity. Vľavo: sekcie ponuky Charger configuration, User, Connectivity (rozbalená, s položkami Ethernet connectivity, GSM connectivity a Central system connectivity), Power management, Advertising. Položka Central system connectivity je zvýraznená modrým rámčekom s modrým označením 1. a šípkou, ktorá na ňu ukazuje. Pravý panel: nadpis Central system connectivity; zaškrtnuté políčko Communication with central system enabled; Charge point identity: 20040038, v modrom rámčeku, s modrým textom Copy a šípkou ukazujúcou na pole; Primary central system; Protocol type: OCPP 1.6 JSON; Central system endpoint URL: ws://192.168.1.200/ocpp/1.6/json, v modrom rámčeku; tlačidlá Test connection a Add auxiliary central system; zbalená sekcia Additional settings; tlačidlá Save a Cancel.
4.2 INCH Core: prístupové heslo v aplikácii
Nabíjačka INCH Core si vytvorí vlastný prístupový bod. Na jeho nastavenie treba zložiť predný kryt nabíjačky, potom sa prístupový bod vytvorí automaticky. Pripojte nabíjačku k sieti Wi‑Fi podľa dokumentácie Etrel (pozrite stránku podpory Etrel v bode 1).
Aplikácia INCH Core je dostupná pre Android (Google Play) a iOS (App Store).
Textový popis tohto obrázka
Ikona aplikácie INCH Core: biely zaoblený štvorec s čiernym obrysovým nákresom oválu vo vnútri zaobleného štvorcového rámu a zeleným znamienkom plus vpravo dole.
Textový popis tohto obrázka

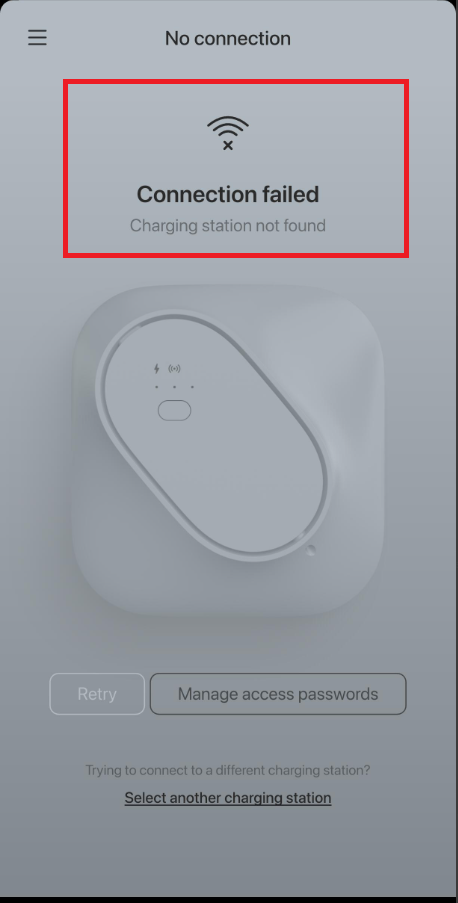

Snímka obrazovky mobilnej aplikácie (aplikácia INCH Core), zosivený vzhľad. Horná lišta: vľavo ikona ponuky (tri čiary), nadpis No connection. Červený obdĺžnik označuje blok so správou: ikona Wi-Fi s krížikom, tučný text Connection failed, sivý text Charging station not found. Pod ním: vyblednutý obrázok zaobleného štvorcového nabíjacieho stanovišťa s oválnym predným panelom, symbolom blesku, symbolom bezdrôtového pripojenia a malým tlačidlom. Dolná časť: dve tlačidlá, Retry (vyblednuté) a Manage access passwords; potom text Trying to connect to a different charging station? a podčiarknutý odkaz Select another charging station.
Textový popis tohto obrázka

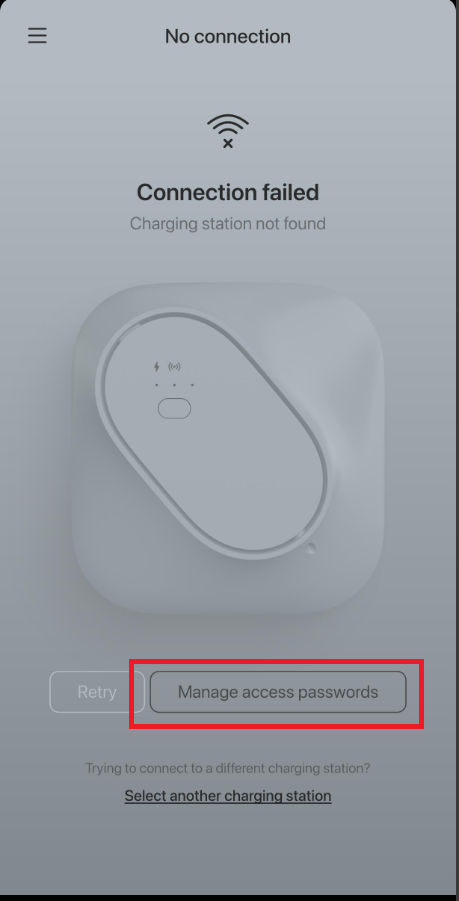

Snímka obrazovky mobilnej aplikácie (aplikácia INCH Core), zosivený vzhľad. Horná lišta: vľavo ikona ponuky (tri čiary), nadpis No connection. Pod ňou: ikona Wi-Fi s krížikom, tučný text Connection failed, sivý text Charging station not found. Pod tým vyblednutý obrázok zaobleného štvorcového nabíjacieho stanovišťa s oválnym predným panelom, symbolom blesku, symbolom bezdrôtového pripojenia a malým tlačidlom. Dolná časť: dve tlačidlá, Retry (vyblednuté) a Manage access passwords; tlačidlo Manage access passwords je označené červeným obdĺžnikom. Pod nimi: text Trying to connect to a different charging station? a podčiarknutý odkaz Select another charging station.
Textový popis tohto obrázka

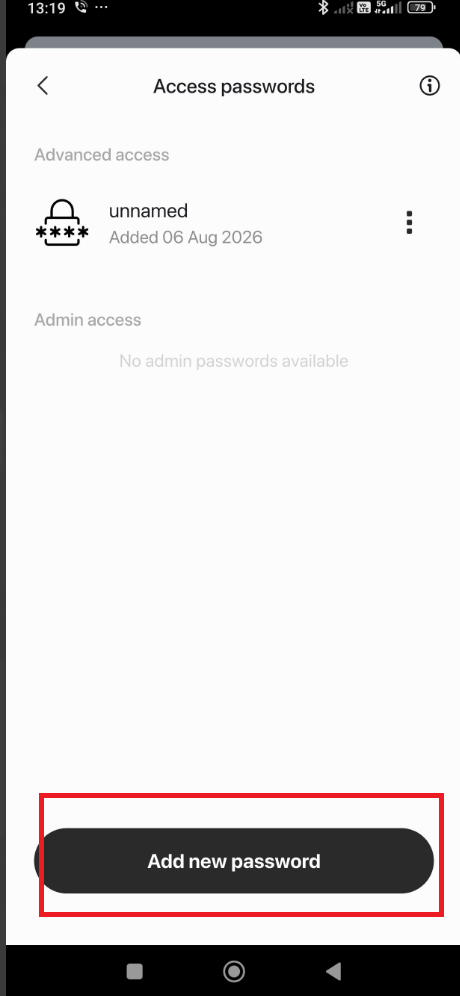

Snímka obrazovky telefónu s aplikáciou INCH Core, panel Access passwords. Stavový riadok hore: čas 13:19, ikona Bluetooth, ikony signálu a batéria 79. Hlavička panela: šípka späť, nadpis Access passwords, ikona informácie. Sekcia Advanced access: jedna položka s ikonou zámku zobrazujúca ****, názov unnamed, text Added 06 Aug 2026 a ponuka s tromi bodkami. Sekcia Admin access: text No admin passwords available. Dole tmavé zaoblené tlačidlo Add new password, označené červeným obdĺžnikom, a navigačná lišta Androidu (štvorec, kruh, šípka späť).
5 Prihlásenie do webového rozhrania Reduxi
Zariadenie sa pridáva v Configurator, webovom rozhraní zariadenia Reduxi Controller. Nepridávate ho v samotnej aplikácii Reduxi ani v Reduxi Cloud. Otvoriť ho môžete dvoma spôsobmi:
Odporúčané
http://reduxi.local.Textový popis tohto obrázka
Tri snímky obrazovky telefónu s aplikáciou Reduxi vedľa seba, tmavý motív, so svetlomodrými značkami a číslami krokov. Vľavo: dashboard s ikonou ponuky označenou svetlomodrým rámčekom a číslom 2.; logo reduxi; ikona zvončeka; karty Real time data a Statistics; cena 5.76 EUR a teplota 3.2 C; tok energie so sieťou 69.0 W, solárom 1.3 kW, domom -1.25 kW, práčkou 1.1 kW, batériou -165.0 W s 67 % a dvoma neaktívnymi kruhmi s 0.0 W; dolné karty Dashboard, Diagnostics, Device control, Settings. V strede: bočná ponuka s logom reduxi, Number of locations: 2233, ikona vyhľadávania, nadpis Reduxi device management, položky Add Reduxi location a Reduxi devices (označená svetlomodrým rámčekom a číslom 3.), a dole My profile a About app. Vpravo: stránka zariadenia s odkazom Back, obrázkom čierneho zariadenia Reduxi, stavom Connected, kartou Update available (New update is available for your Reduxi device., tlačidlo Download and install update), kartou Connect to configurator s červenou ikonou kľúča a textom Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network., tlačidlom Activate tunnel connection (označené svetlomodrým rámčekom a číslom 4.) a kartou Unit details s poľom Unit ID (orezané).
Textový popis tohto obrázka
Dve snímky obrazovky telefónu vedľa seba, obe so svetlomodrými rámčekmi a číslami krokov. Vľavo (tmavomodrá obrazovka aplikácie Reduxi): odkaz Back; obrázok čierneho zariadenia Reduxi s dvoma portmi Ethernet a svorkovnicou; stav Connected s ikonou Wi-Fi; karta Update available s textom New update is available for your Reduxi device. a tlačidlom Download and install update; karta Connect to configurator (ikona kľúča) s textom Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network. a tlačidlom Open configurator, orámovaným svetlomodrou a označeným číslom 5.; pod ním karta Unit details s poľom Unit ID (dole orezané). Vpravo (označené 6., orámované svetlomodrou): webová stránka s hornou lištou Tunnel connection (šípka späť a ikona obnovenia), ľavou lištou ikon (blesk, ikona čipu zariadenia vybraná, symbol blesku, stĺpcový graf, ozubené koliesko), nadpisom stránky Home so zelenou ikonou prepojenia, správou New patch available. Click here to apply. so zatváracím X, časom 09:12:56 a schémou toku energie: ikona stĺpa vedenia sieť 0.000 kW, ikona solára 1.700 kW, v strede dom 1.700 kW, ikona práčky 0.900 kW, ikona batérie 67 % s 0.000 kW a 0.800 kW, ikona auta a ikona tepelného čerpadla, každá s pomlčkou. Pod schémou tmavý štítok Energy manager.
reduxi.app) otvorte lokalitu, potom Manage location → OEM devices → Activate tunnel connection, potvrďte tlačidlom OK a počkajte približne 30 sekúnd. Potom kliknite na Go to controller. Configurator sa otvorí na novej karte bez hesla.http://reduxi.local. IP adresu nájdete v zozname zariadení v routeri alebo v aplikácii v časti Reduxi devices.admin · Heslo admin (výrobné nastavenie). Ak sa pri inštalácii zmenilo, použite to nové. Nejde o heslo k vášmu účtu Reduxi.Textový popis tohto obrázka
Snímka obrazovky okna prehliadača zobrazujúceho prihlasovaciu stránku Reduxi Configurator. Adresný riadok (označený svetlomodrým rámčekom a zväčšený v druhom svetlomodrom rámčeku pod ním) zobrazuje upozornenie Not secure a adresu reduxi.local. Svetlomodrá čiara spája adresný riadok so zväčšeným rámčekom. Stránka má vľavo hore logo reduxi Configurator a svetlosivú čiarovú ilustráciu domu so solárnymi panelmi na streche, nástennou nabíjačkou, elektromobilom a nabíjacím stĺpikom. V strede je okno Login s rozbaľovacím zoznamom jazyka (English), poľom pre používateľské meno s ikonou osoby, poľom pre heslo s ikonou zámku a ikonou oka a tmavým tlačidlom Login. Zástupné texty v poliach sú veľmi malé.
Toto by ste mali vidieť:
Textový popis tohto obrázka
Snímka obrazovky stránky Home v Reduxi Configurator. Ľavá ponuka s logom reduxi Configurator; sekcia Devices (rozbalená) s položkami Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 a P1 WiFi / Ultra, potom tlačidlá Add device a Add EEBUS device; pod nimi: Strategies (+), Utility Rate Plan, Settings (+). Horná lišta: nadpis Home, zelená ikona prepojenia a zelená ikona cloudu vpravo. Hlavná oblasť: čas 14:53:27 a schéma toku energie s domom v strede s 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW a 3.700 kW, EV charger (pomlčka) a HVAC (pomlčka). Malý text päty vpravo dole.
admin nie je váš účet Reduxi. reduxi.local funguje len v rovnakej sieti ako regulátor.6 Pridanie zariadenia do Reduxi
Najprv otvorte Configurator, pozrite bod 5. Spojenie OCPP funguje, len ak nabíjačka a Reduxi používajú rovnakú identitu a URL servera.
6.1 Základné nastavenia
Textový popis tohto obrázka
Snímka obrazovky bočného panela Reduxi Configurator. Hlavička: logo reduxi Configurator. Sekcia Devices (s ikonou mínus) uvádza: Iskraemeco AM550 (ikona stĺpa elektrického vedenia) a dve položky s ikonami slnka bez viditeľných názvov. Dole je tlačidlo Add device so znamienkom plus, označené azúrovým obdĺžnikom.
Textový popis tohto obrázka
Snímka obrazovky sprievodcu pridaním zariadenia v Reduxi Configurator, krok 1 Basic settings. Indikátor priebehu s tromi krokmi: 1 Basic settings (aktívny, čierny kruh), 2 Communication channel (sivý), 3 Advanced settings (sivý). Nadpis Basic settings. Polia: Device type *: prázdny rozbaľovací zoznam; Type *: prázdny rozbaľovací zoznam (zosivený); Name *: prázdne. Tlačidlá: Back (s obrysom) a Next (čierne).
6.2 Nastavenia komunikácie
Druhý krok nastavuje komunikačný kanál pre OCPP. Najprv zadajte Device identifier, teda identitu nabíjacieho bodu, ktorú ste skopírovali z nabíjačky (bod 4.1). OCPP server URL vygeneruje Reduxi Controller a zobrazí sa v komunikačnom kanáli. Skopírujte ju do poľa backendového servera v nabíjačke. Príklad: ws://192.168.1.200/ocpp/1.6/json/
Textový popis tohto obrázka
Snímka obrazovky sprievodcu pridaním zariadenia v Reduxi Configurator, krok 2 Communication channel (indikátor priebehu: 1 Basic settings a 2 Communication channel aktívne, 3 Advanced settings sivý). Nadpis: Communication channel and device configuration. Polia: Device identifier *: my_station_ID1 (textový kurzor v poli); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32, s nápovedou In effect when manual override is selected; Forward communication to backend OCPP server: prázdne; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (zosivené pole len na čítanie s ikonou kopírovania). Tlačidlá: Back, Test communication (označené svetlomodrým obdĺžnikom) a Next (čierne).
6.3 Test komunikácie
Kliknite na Test communication vpravo dole v komunikačnom kanáli. Skontroluje spojenie OCPP jedenkrát a nič neuloží. Ak je výsledok v poriadku, kliknite na Done. Zariadenie vytvorí až Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel formulára Reduxi Configurator na svetlosivom pozadí. Vľavo: tlačidlo Back. Vpravo: tlačidlo Test communication, označené svetlomodrým obdĺžnikom, a vedľa neho čierne tlačidlo Done.
Textový popis tohto obrázka
Snímka obrazovky formulára Communication channel and device configuration v Reduxi Configurator. Polia: Connection *: TCP/IP (rozbaľovací zoznam); IP *: 192.168.50.243, s čiernym tlačidlom Scan for IP; Port *: 502, s čiernym tlačidlom Test port; Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo, čierne). Tlačidlo Done je označené svetlomodrým obdĺžnikom.
Sú možné tri výsledky:
Textový popis tohto obrázka
Snímka obrazovky dialógu s názvom "Test communication" s tlačidlom zatvorenia (x) vpravo hore nad zatieneným formulárom. Zelený text: "Successful readout from device". Hodnoty: Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Import active power: 0.0 W; Max. active power: 22080.0 W; Max. current per phase: 32.0 A; Min. active power: 0 W; State name: AVAILABLE. Tlačidlo vpravo dole: Close.
Textový popis tohto obrázka
Snímka obrazovky dialógu s názvom "Test communication" s tlačidlom zatvorenia (x) vpravo hore nad zatieneným formulárom. Prvý rámček: "Unable to communicate with device." Druhý rámček: "Number of devices found on OCPP - JSON 1.6: 1" a "Device identifier: GaroCS-43A4DB2076B80". Tlačidlo vpravo dole: Close. Za dialógom zatienený formulár zobrazuje hore štítok "Energy counter" a dole "Forward communication to backend OCPP server".
Textový popis tohto obrázka
Snímka obrazovky dialógu s názvom "Test communication" s tlačidlom zatvorenia (x) vpravo hore nad zatienenou stránkou. Prvý rámček: "Unable to communicate with device." Druhý rámček: "Number of devices found on OCPP - JSON 1.6: 0". Tlačidlo vpravo dole: Close.
7 Kontrola nameraných hodnôt
7.1 Kontrola nameraných hodnôt
Otvorte Devices → your charger → Last measurements. Hodnoty ukazujú, či nabíjačka komunikuje správne.
Textový popis tohto obrázka
Snímka obrazovky stránky s nameranými hodnotami nabíjačky so sivými panelmi. Panel Control type: tlačidlá Auto (vybrané, svetlomodré), Manual, Off, Boost; časová pečiatka 02. 10. 2024 15:47:17. Panel Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint 6.00 A. Panel Power: Import - active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW. Panel Energy: Import active energy 5,104.5 kWh. Panel Other: Communication error OFF; Control type AUTO; Error OFF; State name CABLE_UNPLUGGED. Pri každej hodnote je malá časová pečiatka (02. 10. 2024, 15:47:17 alebo 15:47:16 pri Communication error).
7.2 Správanie riadenia
Po pridaní sa nabíjačka môže zapojiť do stratégií Reduxi, ktoré ste zaškrtli v sprievodcovi, pozrite Strategies for Reduxi controller. Nabíjačku môžete sledovať v aplikácii Reduxi Cloud.
✓ Zhrnutie
Príprava (body 1–3): Skontrolujte informácie od výrobcu a pripojte nabíjačku k sieti Wi‑Fi. Nabíjačka a Reduxi Controller musia byť v rovnakej sieti.
Nabíjačka Etrel (bod 4): Otvorte nabíjačku (INCH Pro v prehliadači, INCH Core v aplikácii), vložte URL servera Reduxi do poľa backendového servera a skopírujte identitu nabíjacieho bodu.
Pridanie do Reduxi (body 5–6): Otvorte Configurator, pridajte nabíjačku elektromobilov typu OCPP 1.6 - JSON, zadajte identitu nabíjacieho bodu ako identifikátor zariadenia, spustite Test communication a kliknite na Done.
Spustenie do prevádzky (bod 7): Skontrolujte posledné namerané hodnoty a vyberte stratégie, do ktorých sa má nabíjačka zapojiť.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Unable to communicate with device 1 | Identifikátor zariadenia v Reduxi nie je nastavený alebo sa líši od identity nabíjacieho bodu nabíjačky. Skopírujte identitu z nabíjačky znova (bod 4.1) a zadajte ju v komunikačnom kanáli (bod 6.2). |
| Nenašlo sa žiadne zariadenie s komunikáciou OCPP 1.6 | Nabíjačka sa nedostane k serveru OCPP regulátora. Skontrolujte URL backendového servera v nabíjačke (bod 4.1), či je nabíjačka v sieti Wi‑Fi a či sú nabíjačka a regulátor v rovnakej sieti. |
| Nemôžem sa prihlásiť do nabíjačky | Používateľské meno a heslo správcu sú skryté parametre poskytované pri inštalácii. Kontaktujte support@reduxi.zendesk.com. |
| Nabíjačka po reštarte routera stratí spojenie | IP adresa zariadenia Reduxi Controller sa pravdepodobne zmenila, takže URL servera v nabíjačke už neplatí. Použite pre regulátor pevnú IP adresu a aktualizujte URL. |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo sa pri inštalácii zmenilo. Opýtajte sa inštalatéra. Heslo k účtu Reduxi tam nefunguje. |
reduxi.local sa nenačíta |
Nie ste v rovnakej sieti. Použite IP adresu alebo tunel. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dosiahnuteľnosť, IP, port 1502 a unit ID 71 a či je na meniči zapnutý Modbus. |
