Ta članek je zastarel, prosimo uporabite Poveži P1-WiFi v Reduxi Krmilnik
1. Fizična povezava s števcem
P1 port se nahaja v zgornjem desnem kotu na AM550 elektro števcu. Povežite Iskraemeco AM550 števec s RJ12 kablom do Reduxi Pretvornika preko P1 porta. Kabel je vključen v paket skupaj s Reduxi Konverterjem za AM550. Zelena LED lučka od zgoraj mora začeti svetiti zeleno.
Dodatne informacije glede kabla. Za povezavo priporočamo uporabo dvojno izolirano prepleteno žico-parico z opletom (oklopljen kabel). Dvojno izolirano prepleteno žico-parico je potrebno priklopiti na način: prva žica na pretvorniku A se poveže na Reduxi žico A. Druga žica na pretvorniku B se poveže na Reduxi žico B. Oplet kabla (oklopljen kabel) se poveže na GND.
Opomba. Preverite, ali povezava med Iskraemeco AM550 in krmilnikom Reduxi deluje brez ključev. Dobili boste informacije, ali komunikacija deluje (podatki se pošiljajo) ali ne. Če ključev ne boste vnesli, podatkov ne bo mogoče pretvoriti v meritve, vendar lahko preverite, ali fizična komunikacija deluje, in lahko kasneje dodate ključe prek oddaljene povezave do Reduxxi Krmilnikar.

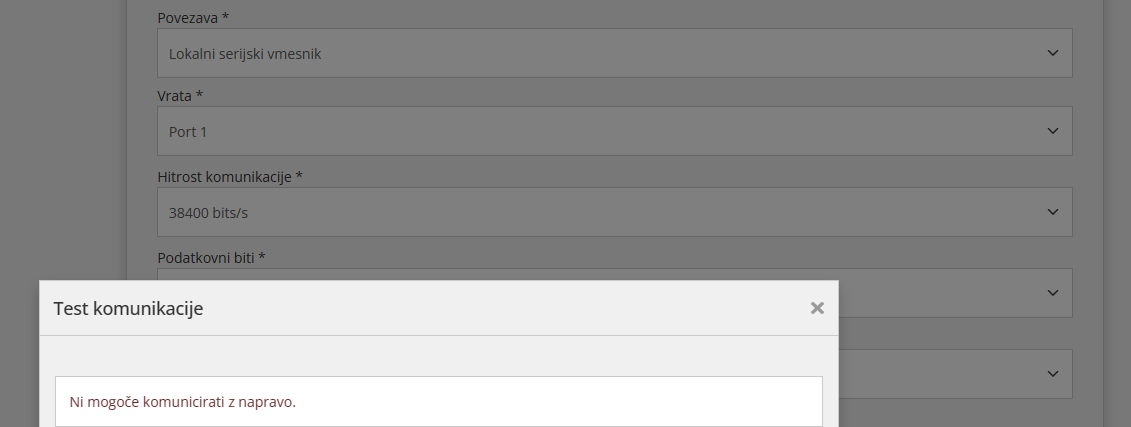

Primer na sliki prikazuje, da fizična komunikacija ne deluje. Preden greste na naslednji korak, prosim uredite fizično povezavo, da bo prenos podatkov deloval.
2. Pridobitev XML datoteke s ključi
Če želimo, da se Reduxi krmilnik poveže na Iskraemeco AM550 števec, jo potrebno pridobiti ključ, ki se ga uporablja za komunikacijo.
Prvi korak je, da se pošlje e-pošto na sledeči e-poštni naslov:
Primer vsebine e-pošte:
Spoštovani,
prosim za ključ za števec AM550 – serijska številka: 1680 xxxxxxxx.
Najlepša hvala.
Z lepimi pozdravi.
3. Pridobivanje š
Ko pridobimo XML, ga je potrebno odpreti s urejevalnikom besedila; priporočamo Notepad++ za Windows operacijski sistem. V XML je prisotnih veliko označb, zato je potrebno najprej poiskati »MeterRole«, ki ima id=«103«. Vidno na spodnji sliki.
<MeterRole NodeName="IDIS_role" name="CIP" id="103">
<Master_key>DE35A2267193843FDF757AD9731605D8</Master_key>
<Global_encryption_unicast_key>TUKAJ NOTER POIŠČETE Global_encryption_unicast_key </Global_encryption_unicast_key>
<Global_encryption_broadcast_key>4D6CC121548658396x</Global_encryption_broadcast_key>
<Authentication_key>TUKAJ NOTER POIŠČETE Authentication_key </Authentication_key>
</MeterRole>
Ko najdemo ustrezni MeterRole, poiščemo Authentication_key in Global_encryption_unicast_key, kjer vsebino prepišemo v ustrezna polja v Reduxi konfigurator. Vidno na spodnji sliki.
4. Dodaj napravo v Reduxi Konfigurator
Naprej se prijavite v Reduxi Konfigurator preko brskalnika.
1. Kliknite Dodaj napravo
2. Vpišite Osnovne nastavitve
3. Izberite komunikacijski kanal
4. Vpišite parametre za konfiguracijo naprave
Šifrirni ključ = Global_encryption_unicast_key (prepišeš iz XML-a).
5. vpišite in izberite Napredne nastavitve
Na koncu izberemo še Readout type = tip sporočila, ki ga pošilja števec. Odvisno od tega, kako je števec nastavljen. Običajno je ustrezna nastavitev Slovenia / SODO, kot vidno na spodnji sliki.
6. Izberemo in nastavimo cilje
5. Kako ugotoviti zakaj komunikacija med Reduxi krmnilnikom in števcem AM550 ne deluje pravilno?
Za uspešno diagnosticiranje zakaj komunikacija s števcem AM550 in krmilnikom Reduxi ne deluje, prosimo sledite sledečim točkam:
- Ko opravimo fizični priklop, preverimo ali je Reduxi pretvornik za AM550 aktiven. Zelena LED lučka – napajanje je aktivno.
- Preverimo ali je komunikacija aktivna. Rumena LED lučka na pretvorniku – utripa pri prenosu podatkov. Utripanje pomeni, da komunikacija deluje. V kolikor lučka ne utripa, je problem pri fizični povezavi.
- Naslednji korak je dodajanje naprave števec AM550 v Reduxi Konfigurator. Po končanem dodajanju v Reduxi kliknemo gumb "Test komunikacije".
- V kolikor komunikacija deluje, torej podatki (biti) se izmenjujejo, vendar so podatki popačeni je najverjetneje problem v napačni izbiri operaterja. Reduxi nam na podlagi komunikacije lahko sam predlaga kateri operater je bil zaznan. Potrebno je klikniti večkrat na "Test komunikacije", da pridemo do ustreznega rezultata. Primer izpisa viden na sliki spodaj.
