Kako povezati števec električne energije Iskraemeco AM550 z napravo Reduxi Controller

Posodobljen
⚡ Reduxi Controller · Baza znanja

Kako povezati števec električne energije Iskraemeco AM550 z napravo Reduxi Controller

Pametni števec Iskraemeco AM550 povežite z napravo Reduxi Controller prek vrat P1.

⚡ Iskraemeco AM550 · Reduxi Converter · Reduxi Controller
🔌 Vrata P1 s kablom RJ12
🔑 Block cipher key in authentication key iz datoteke XML

📄 Prenesi kot PDF

Pametni števec Iskraemeco AM550, zgornji del s črnim krogom, ki označuje sponko zgoraj desno
Iskraemeco AM550
Besedilni opis te slike

Fotografija zgornjega dela belega pametnega števca Iskraemeco AM550, gledano od spredaj in rahlo od zgoraj. Natisnjeno na ohišju: logotip 'ISKRA', 'AM550', 'Made in EU 2020', '1 000 imp/kWh' in '1 000 imp/kvarh' ter '2G/4G' na levi. Nalepka z legendo kod na zaslonu LCD v slovenščini (npr. 'Pomen stevilcnih oznak na LCD zaslonu', 0.9.1 Cas, 0.9.2 Datum, 1.8.T Delovna energija A+, 2.8.T Delovna energija A-, 3.8.T Jalova energija R+, 4.8.T Jalova energija R-, 1.6.0 in 2.6.0 maksimalna moč, T = tarifa). Zgoraj desno na ohišju črn krog označuje majhno sivo sponko ali zapah pokrova s simbolom. Desno sta vijak in plomba z oznako '2020'. Okno zaslona je spodaj, delno vidno.

📋 V tem članku
  1. Potrebna oprema
  2. Fizična povezava števca Iskraemeco AM550 z napravo Reduxi Converter
  3. Pridobitev ključev
  4. Prijava v spletni vmesnik Reduxi
  5. Dodajanje števca Iskraemeco AM550 v Reduxi
  6. Preverjanje meritev
  7. Odpravljanje težav z nedelujočo komunikacijo
  8. Povzetek
  9. Pogoste težave
  10. Sorodni članki

1 Potrebna oprema

⚠️
Zastarel članek Ta članek je precej zastarel. Uporabite Povezava pretvornika P1 WiFi / Ultra s števci omrežja in napravo Reduxi Controller.

Potrebujete naslednje komponente:

  • Pametni števec Iskraemeco AM550
  • Reduxi Converter s kablom RJ12 (priložen v paketu)
  • Reduxi Controller
  • Datoteka XML s ključi števca (glejte ⁠točko 3⁠)
  • Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi

2 Fizična povezava števca Iskraemeco AM550 z napravo Reduxi Converter

Vrata P1 so v zgornjem desnem kotu pametnega števca AM550. Z kablom RJ12 povežite AM550 z napravo Reduxi Converter prek vrat P1. Kabel je priložen v paketu z napravo Reduxi Converter. Zelena LED-dioda na vrhu pretvornika začne svetiti.

Pametni števec Iskraemeco AM550, zgornji del s črnim krogom, ki označuje sponko zgoraj desno
Lokacija vrat P1 na števcu Iskraemeco AM550
Besedilni opis te slike

Fotografija zgornjega dela belega pametnega števca Iskraemeco AM550, gledano od spredaj in rahlo od zgoraj. Natisnjeno na ohišju: logotip 'ISKRA', 'AM550', 'Made in EU 2020', '1 000 imp/kWh' in '1 000 imp/kvarh' ter '2G/4G' na levi. Nalepka z legendo kod na zaslonu LCD v slovenščini (npr. 'Pomen stevilcnih oznak na LCD zaslonu', 0.9.1 Cas, 0.9.2 Datum, 1.8.T Delovna energija A+, 2.8.T Delovna energija A-, 3.8.T Jalova energija R+, 4.8.T Jalova energija R-, 1.6.0 in 2.6.0 maksimalna moč, T = tarifa). Zgoraj desno na ohišju črn krog označuje majhno sivo sponko ali zapah pokrova s simbolom. Desno sta vijak in plomba z oznako '2020'. Okno zaslona je spodaj, delno vidno.

Dodatne informacije o kablu: dvojno izolirano sukano parico povežite takole. Prvo žilo (A) pretvornika povežite z žilo A naprave Reduxi. Drugo žilo (B) povežite z žilo B. Pleteni (oklopljeni) kabel povežite z GND.

ℹ️
Opomba Povezavo med števcem Iskraemeco AM550 in napravo Reduxi Controller lahko preizkusite brez ključev. Test pokaže, ali komunikacija deluje, torej ali se podatki prejemajo. Brez ključev podatkov ni mogoče pretvoriti v meritve, vendar lahko vidite, ali fizična komunikacija deluje. Ključe lahko dodate pozneje prek oddaljene povezave z napravo Reduxi Controller.

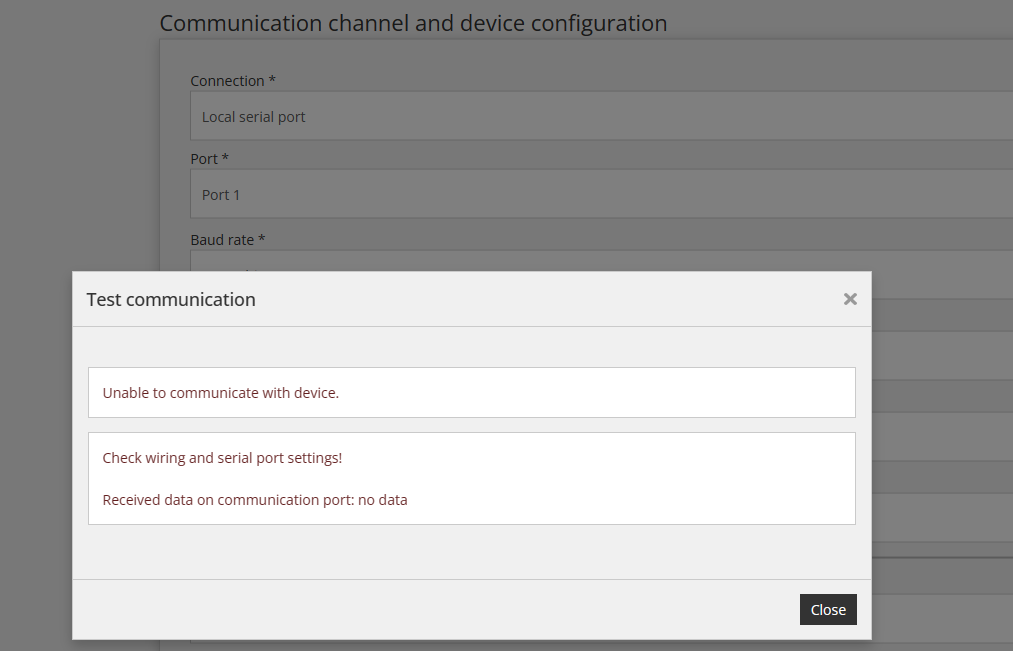

Reduxi Configurator, pogovorno okno Test communication: Unable to communicate with device, no data
Komunikacija ne deluje
Besedilni opis te slike

Posnetek zaslona strani 'Communication channel and device configuration' v programu Reduxi Configurator s pogovornim oknom 'Test communication' v ospredju; stran za njim je zatemnjena. Za oknom so vidni: Connection *: Local serial port; Port *: Port 1; Baud rate *: (skrito za oknom); nadaljnja polja spodaj so skrita. Pogovorno okno 'Test communication' z zapiralnim X zgoraj desno. Prvo polje z rdečim besedilom: 'Unable to communicate with device.' Drugo polje z rdečim besedilom: 'Check wiring and serial port settings!' in 'Received data on communication port: no data'. Gumb 'Close' (temen) spodaj desno v pogovornem oknu.

Če komunikacija ne deluje, se pred naslednjim korakom prepričajte, da fizična povezava deluje.

3 Pridobitev ključev

Da se lahko Reduxi Controller poveže s števcem Iskraemeco AM550, potrebujete ključe, ki se uporabljajo za komunikacijo.

3.1 Zahteva za datoteko XML s ključi

Pošljite e-pošto na support@reduxi.eu. Primer vsebine:

Pozdravljeni,

prosim, pošljite mi ključ za števec AM550 – serijska številka: 1680 xxxxxxxx

Hvala,

Lep pozdrav!

Fotografija nalepke števca Iskraemeco s črtno kodo, kodo QR in serijsko številko, ki se začne z 1680
Slika 1: Serijska številka Iskraemeco – primer
Besedilni opis te slike

Fotografija dela nalepke števca, odrezana na desni strani, z belim (praznim) področjem na desni. Vidni so: navpična črtna koda na levi; števke 1680, natisnjene navpično ob črtni kodi, na mestu, ki ga podnapis označuje kot začetek serijske številke Iskraemeco; temen kvadraten logotip na vrhu; koda QR spodaj desno na nalepki. Dve področji na nalepki sta prekriti z belima zaplatama, ena visoka ozka ob črtni kodi in ena kvadratna čez spodnji levi del kode QR. Preostale števke.

3.2 Iskanje block cipher key in authentication key v datoteki XML

Datoteko XML odprite v urejevalniku besedila. Priporočamo Notepad++ v sistemu Windows. XML vsebuje veliko oznak. Najprej poiščite MeterRole z id="103", kot je prikazano tukaj:

<MeterRole NodeName="IDIS_role" name="CIP" id="103"> <Master_key>DE35A2267193843FDF757AD9731605D8</Master_key> <Global_encryption_unicast_key>HERE YOU CAN FIND Global_encryption_unicast_key</Global_encryption_unicast_key> <Global_encryption_broadcast_key>4D6CC121548658396x</Global_encryption_broadcast_key> <Authentication_key>HERE YOU CAN FIND Authentication_key</Authentication_key> </MeterRole>

V tem elementu MeterRole poiščite Authentication_key in Global_encryption_unicast_key. Njuno vsebino kopirajte v ustrezni polji v programu Reduxi Configurator (glejte ⁠točko 5⁠, točka 5.2).

4 Prijava v spletni vmesnik Reduxi

Spletni vmesnik Reduxi lahko odprete na dva načina:

Na daljavo
📱
Aplikacija Reduxi
Prek tunelske povezave · deluje od koder koli
🖥️
Spletni brskalnik
V lokalnem omrežju · prek naslova IP ali reduxi.local
📱 4.1 Prek aplikacije Reduxi
1
Odprite aplikacijo in se prijavite
Zaženite aplikacijo Reduxi na pametnem telefonu ali tablici in se prijavite s svojimi podatki.
2
Odprite Reduxi devices
Tapnite ikono menija (tri črte, zgoraj levo) in izberite Reduxi devices.
3
Aktivirajte tunelsko povezavo
Vklopite tunelsko povezavo in počakajte, da postane aktivna.
4
Odprite Configurator
Tapnite Open configurator. Odpre se spletni vmesnik Reduxi.
Aplikacija Reduxi: ikona menija (2), Reduxi devices (3), gumb Activate tunnel connection (4)
Aktivirajte tunelsko povezavo (korak 3)
Besedilni opis te slike

Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.

Aplikacija Reduxi, gumb Open configurator (korak 5) in domači zaslon Reduxi Configurator prek tunelske povezave (korak 6)
Odprite Configurator (korak 4)
Besedilni opis te slike

Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.

🖥️ 4.2 Prek spletnega brskalnika
1
Odprite stran za prijavo
Na napravi v istem omrežju odprite spletni brskalnik in vnesite naslov IP krmilnika ali http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.
2
Log in
Uporabniško ime: admin · Geslo: admin (tovarniška nastavitev)
Prijavna stran Reduxi Configurator na naslovu reduxi.local, naslovna vrstica je označena
Prijavni zaslon Reduxi Controllerja
Besedilni opis te slike

Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.

Domači zaslon Reduxi Configurator po prijavi: energijski tok s hišo 24.20 kW, omrežje 24.20 kW, EV charger 31.00 kW
Spletni vmesnik krmilnika po prijavi
Besedilni opis te slike

Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.

5 Dodajanje števca Iskraemeco AM550 v Reduxi

S temi koraki dodate nov števec električne energije ali uredite obstoječega.

5.1 Osnovne nastavitve

Prijavite se v Reduxi Configurator (glejte ⁠točko 4⁠) in kliknite + Add device. Nato vnesite osnovne nastavitve:

  • Device type: Energy meter
  • Type: Iskraemeco AM550
  • Name: poljubno ime

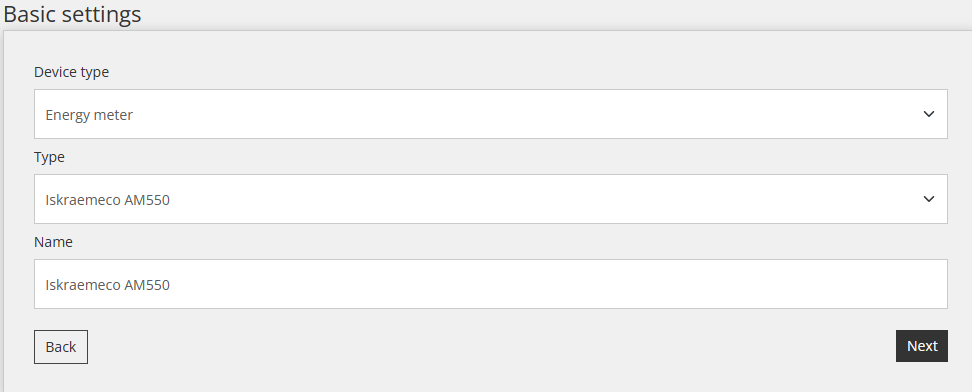

Reduxi Configurator, Basic settings: device type Energy meter, type Iskraemeco AM550
Basic settings: device type, type in name
Besedilni opis te slike

Posnetek zaslona strani 'Basic settings' v programu Reduxi Configurator. Device type: Energy meter (spustni meni). Type: Iskraemeco AM550 (spustni meni). Name: Iskraemeco AM550 (besedilno polje). Gumbi: Back (spodaj levo), Next (spodaj desno, temen).

5.2 Nastavitve komunikacije

Izberite komunikacijski kanal, nato vnesite konfiguracijo naprave:

Parameter Vrednost
Interface type HLDC
Block cipher key Global_encryption_unicast_key, kopiran iz datoteke XML
Authentication key Authentication_key, kopiran iz datoteke XML

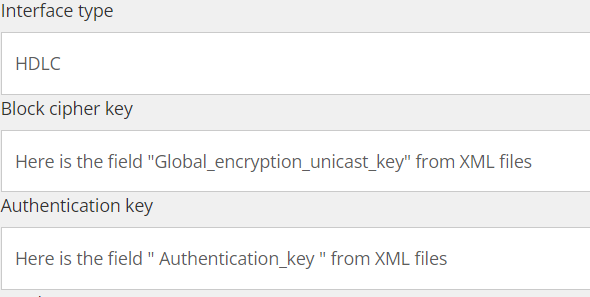

Reduxi Configurator, komunikacijske nastavitve: interface type HDLC, block cipher key, authentication key
Slika 2: Primer vnosa ključev XML v program Reduxi Configurator
Besedilni opis te slike

Posnetek zaslona treh polj komunikacijskih nastavitev v programu Reduxi Configurator za vnos ključev iz datotek XML. Interface type: HDLC. Block cipher key: besedilo kot nadomestek 'Here is the field "Global_encryption_unicast_key" from XML files'. Authentication key: besedilo kot nadomestek 'Here is the field " Authentication_key " from XML files'. Slika je odrezana pod poljem Authentication key.

5.3 Napredne nastavitve

Na koncu izberite Readout type. To je sporočilo, ki ga števec pošilja. Odvisno je od tega, kako je števec nastavljen. Običajno je pravilna nastavitev Slovenia / SODO, kot je prikazano na sliki.

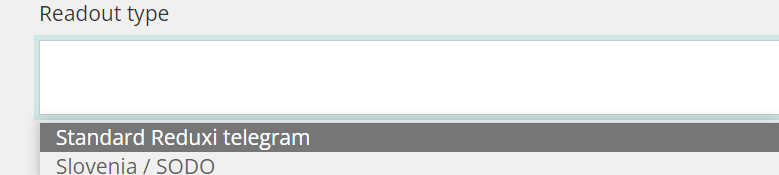

Reduxi Configurator, spustni meni Readout type: Standard Reduxi telegram, Slovenia / SODO
Slika 3: Nastavitev Readout type
Besedilni opis te slike

Posnetek zaslona polja 'Readout type' v programu Reduxi Configurator z odprtim spustnim seznamom. Seznam prikazuje možnosti 'Standard Reduxi telegram' (označena s sivo, izbrana) in 'Slovenia / SODO'. Slika je odrezana na desni in spodaj.

5.4 Preizkus komunikacije

Kliknite Test communication na dnu čarovnika. Števec Iskraemeco AM550 prebere enkrat in ničesar ne shrani. Če je test uspešen, kliknite Done: šele Done ustvari napravo.

Vrstica z gumbi v Reduxi Configurator, gumb Test communication je označen
Gumb Test communication
Besedilni opis te slike

Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.

Komunikacijski kanal Reduxi Configurator: TCP/IP, IP 192.168.50.243, vrata 502, gumb Done je označen
Gumb Done
Besedilni opis te slike

Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.

6 Preverite meritve

6.1 Zadnje meritve

Ko je komunikacija vzpostavljena, v Reduxi Configurator pod Devices za dodaten preizkus preverite vrednosti.

6.2 Uporaba podatkov števca v Reduxi

Za največjo prilagodljivost in nižje stroške energije z dinamičnimi cenami in dinamičnimi tarifami določite strategijo, kot je opisano v Strategije za krmilnik Reduxi.

7 Odpravljanje težav z nedelujočo komunikacijo

Če komunikacija med napravo Reduxi Controller in števcem AM550 ne deluje, sledite temu postopku:

1
Preverite pretvornik
Po fizični povezavi preverite, ali je pretvornik Reduxi AM550 aktiven. Zelena LED-dioda kaže, da je napajanje aktivno.
2
Preverite prenos podatkov
Rumeni LED-diodi na pretvorniku utripata, ko se prenašajo podatki. Utripanje pomeni, da komunikacija deluje. Če LED-diodi ne utripata, je težava v fizični povezavi.
3
Dodajte števec in preizkusite
Števec AM550 dodajte v programu Reduxi Configurator. Nato kliknite Test communication.
4
Preverite readout type
Če se podatki izmenjujejo, vendar so popačeni, je vzrok najverjetneje napačna izbira operaterja. Reduxi lahko predlaga, kateri operater je bil zaznan. Večkrat kliknite Test communication, da dobite uporaben rezultat. Slika prikazuje primer izpisa.

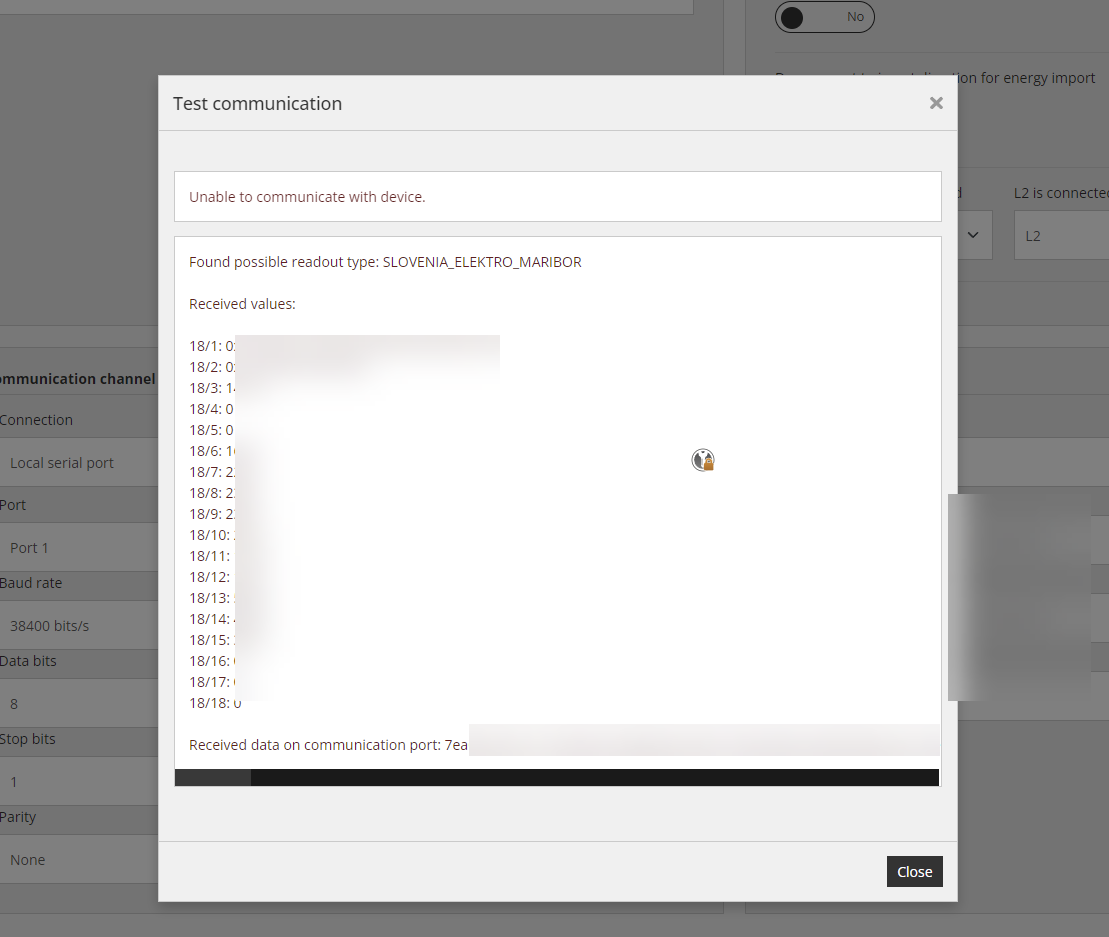

Test komunikacije v programu Reduxi Configurator ne uspe, vendar predlaga readout type SLOVENIA_ELEKTRO_MARIBOR
Primer izpisa testa komunikacije s predlaganim readout type
Besedilni opis te slike

Posnetek zaslona programa Reduxi Configurator s pogovornim oknom 'Test communication' pred zatemnjeno stranjo. Pogovorno okno (zapiralni X zgoraj desno): prvo polje 'Unable to communicate with device.' Drugo polje: 'Found possible readout type: SLOVENIA_ELEKTRO_MARIBOR'; 'Received values:', ki mu sledi seznam od 18/1 do 18/18, vsak z vrednostjo (vidnih je samo prvih nekaj znakov, npr. 18/1: 0, 18/3: 1, 18/6: 1, 18/16: 0, 18/18: 0); nato 'Received data on communication port: 7ea'; temna vodoravna drsna vrstica; gumb 'Close' spodaj desno. Zatemnjena stran za pogovornim oknom: stikalo z 'No', besedilo 'Do not set (.) indication for energy import' (delno skrito), polje 'L2 is connected.' z vrednostjo L2 in razdelek 'Communication channel' z nastavitvami Connection: Local serial port; Port: Port 1; Baud rate: 38400 bits/s; Data bits: 8; Stop bits: 1; Parity: None.

✓ Povzetek

Priprava (točka 1): Pripravite števec AM550, Reduxi Converter s kablom RJ12, Reduxi Controller in prenosni računalnik.

Iskraemeco AM550 (točki 2–3): Povežite pretvornik z vrati P1. Datoteko XML zahtevajte na support@reduxi.eu in kopirajte oba ključa.

Dodajanje v Reduxi (točki 4–5): Prijavite se v spletni vmesnik Reduxi. Dodajte števec električne energije, vnesite ključa in readout type ter zaženite Test communication.

Zagon (točki 6–7): Preverite zadnje meritve. Če komunikacija ne uspe, sledite korakom za odpravljanje težav.

→ Pogoste težave

Težava Rešitev
Komunikacija ne deluje Najprej preverite fizično povezavo. Zelena LED-dioda mora svetiti. Rumeni LED-diodi utripata, ko se prenašajo podatki.
Podatki se prejemajo, vendar so popačeni Readout type je verjetno napačen. Večkrat kliknite Test communication. Reduxi predlaga zaznanega operaterja.
Brez ključev ni meritev Brez ključev podatkov ni mogoče pretvoriti v meritve. Datoteko XML zahtevajte na support@reduxi.eu.
Open configurator se ne odpre ali ostane prazen Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu.
Prijava z admin je zavrnjena Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje.
reduxi.local se ne naloži Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo.
Test komunikacije ne uspe, naprava je videti brez povezave Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen.
