1. Teoretični pregled

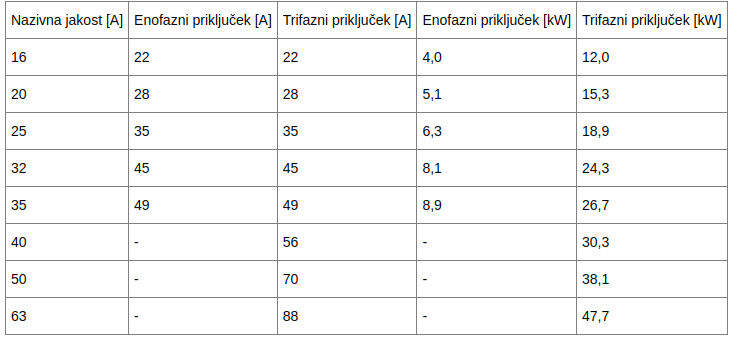

Najprej naredimo teoretični pregled, kar nam bo pomagalo pri nastavitvah Reduxi strategije. Na spodnjih izračunih imamo možne najvišje moči na trifaznem priključku. Uporabimo lahko enostavno formulo za eno fazo, in sicer P = U * I * cos φ, kjer je P moč, U napetost in I je tok ter cos φ poenostavimo na 1 (idealni porabnik).
Npr. skupno moč dobimo 255 V * 20 A x 3 (tri faze) = 15.300 W skupne moči, oziroma običajno zapišemo, da imamo priključno moč 15,3 kW.
Vir informacij: Povzeto po dokumentu SONDSEE 2016 Navodilo za uporabo stikalne naprave v kombinaciji s števcem električne energije Potrjena PSMEE.
2. Dodajanje strategije v Reduxi konfigurator
To je pomembno vedeti, ko dodajamo in urejamo strategije v Reduxi Konfiguratorju. Reduxi strategija vam pomaga omejiti skupno električno moč ali pa varuje varovalke; lahko pa oboje.

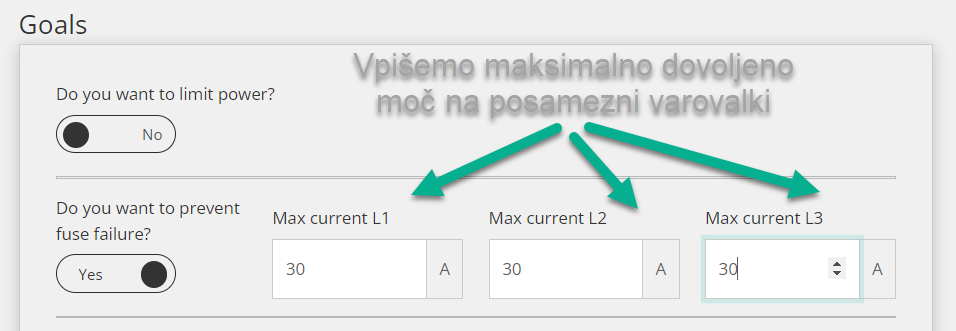

Spodaj primer strategije, kjer varujemo varovalke, saj smo določili, da je maksimalni tok 30 A na posamezni fazi.

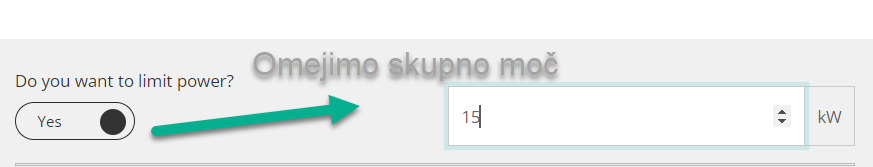

Lahko omejimo skupno moč.

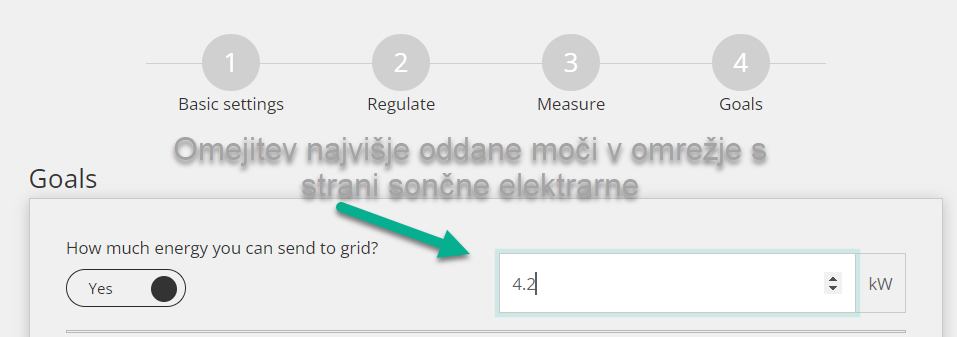

Reduxi strategija pa omogoča tudi omejevanje najvišje oddane električne moči v omrežje s strani sončne elektrarne.

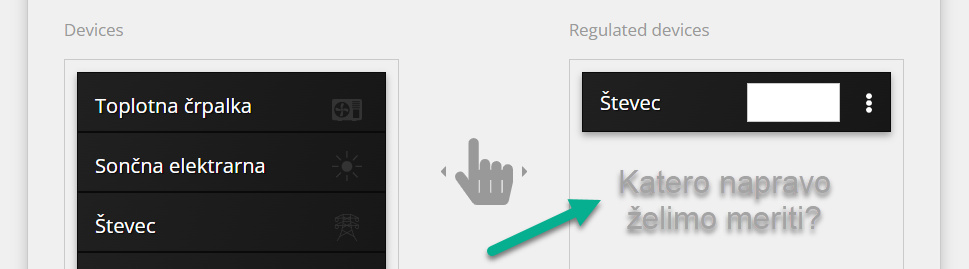

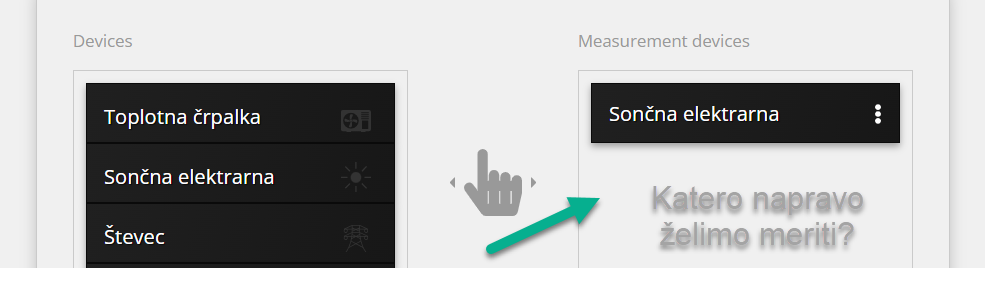

Seveda moramo za omejevanje imeti dovolj podatkov (merilne naprave), na podlagi katerih lahko upravljamo naprave (regulirane naprave).
3. Primer branja in prikaz podatkov iz Reduxi Konfiguratorja
Spodaj na sliki vidimo primer branja podatkov iz toplotne črpalke in glavnega števca.

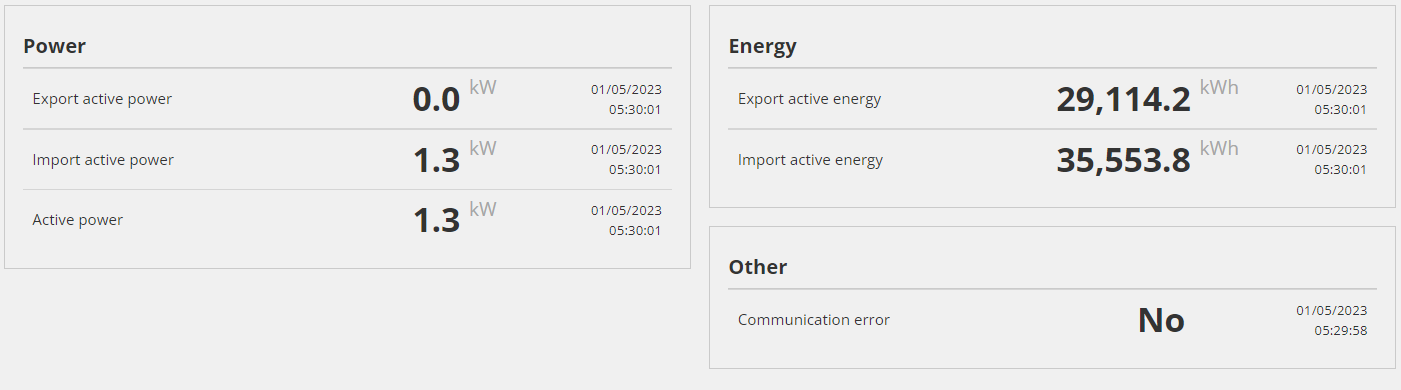

Na zgornji sliki vidimo podatke, ki jih poroča glavni števec – ne poroča informacij o posameznih fazah. Kaj narediti, ko nam števec ne poroča podatkov o fazah? Najprej preverimo, ali števec to sploh omogoča, nato pa pokličemo našega elektrodistributerja, da nam to uredijo/omogočijo na glavnem števcu.
