Kako uporabiti strategijo v programu Reduxi Configurator za omejitev skupne porabe energije in/ali preprečitev pregoretja varovalke
Omejite skupno porabo moči in preprečite pregoretje varovalke s strategijo v programu Reduxi Configurator.
Besedilni opis te slike

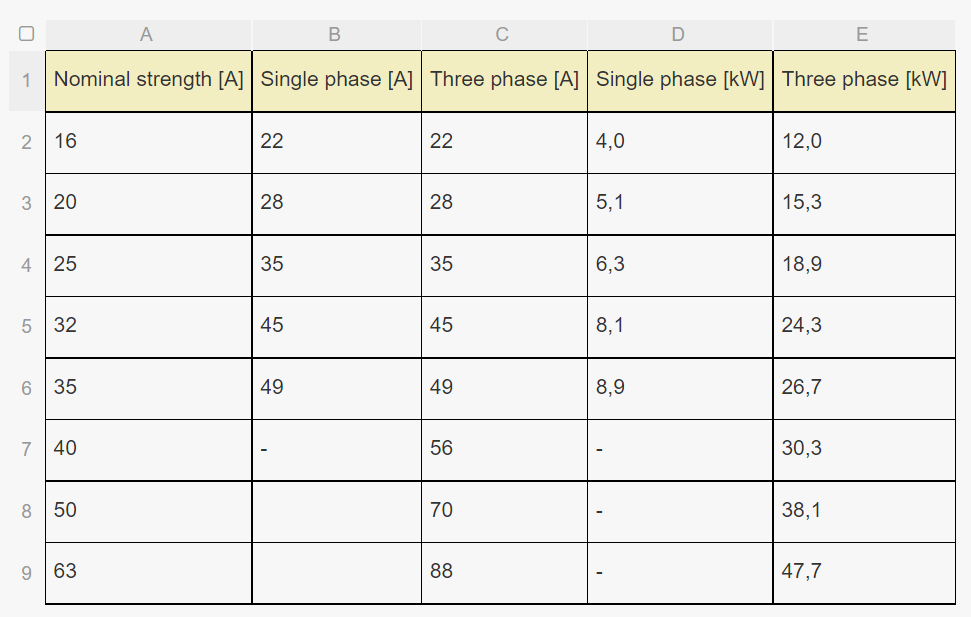

Posnetek zaslona preglednice s stolpci od A do E. Glavna vrstica 1: Nominal strength [A]; Single phase [A]; Three phase [A]; Single phase [kW]; Three phase [kW]. Vrstice: 16 | 22 | 22 | 4,0 | 12,0. 20 | 28 | 28 | 5,1 | 15,3. 25 | 35 | 35 | 6,3 | 18,9. 32 | 45 | 45 | 8,1 | 24,3. 35 | 49 | 49 | 8,9 | 26,7. 40 | - | 56 | - | 30,3. 50 | (prazno) | 70 | - | 38,1. 63 | (prazno) | 88 | - | 47,7. Glavna vrstica ima svetlo rumeno ozadje.
1 Teoretični pregled
Ta pregled vam pomaga izbrati pravilne nastavitve v strategiji Reduxi. Spodnji izračun podaja največjo razpoložljivo moč na trifaznem priključku.
1.1 Izračun razpoložljive moči
Za eno fazo uporabite formulo P = U × I × cos φ. P je moč, U je napetost in I je tok. Faktor cos φ nastavimo na konstanto 1 (idealen porabnik).
Primer: 255 V × 20 A × 3 (tri faze) = 15,300 W skupne porabe moči, ki je na voljo na trifaznem priključku. Običajno to skrajšamo na 15.3 kW skupne razpoložljive moči.
Besedilni opis te slike
Posnetek zaslona preglednice s stolpci od A do E. Glavna vrstica 1: Nominal strength [A]; Single phase [A]; Three phase [A]; Single phase [kW]; Three phase [kW]. Vrstice: 16 | 22 | 22 | 4,0 | 12,0. 20 | 28 | 28 | 5,1 | 15,3. 25 | 35 | 35 | 6,3 | 18,9. 32 | 45 | 45 | 8,1 | 24,3. 35 | 49 | 49 | 8,9 | 26,7. 40 | - | 56 | - | 30,3. 50 | (prazno) | 70 | - | 38,1. 63 | (prazno) | 88 | - | 47,7. Glavna vrstica ima svetlo rumeno ozadje.
1.2 Vir
Podatki so povzeti po dokumentu »SONDSEE 2016 Navodilo za uporabo stikalne naprave v kombinaciji s števcem električne energije Potrjena PSMEE«.
2 Dodajanje strategije v programu Reduxi Configurator
Uporabite strategijo Reduxi za omejitev skupne porabe moči in/ali za preprečitev pregoretja varovalke.
2.1 Preprečitev pregoretja varovalke
Na spodnji sliki je varovalka zaščitena z največjim tokom 30 A na vsaki fazi.
Besedilni opis te slike

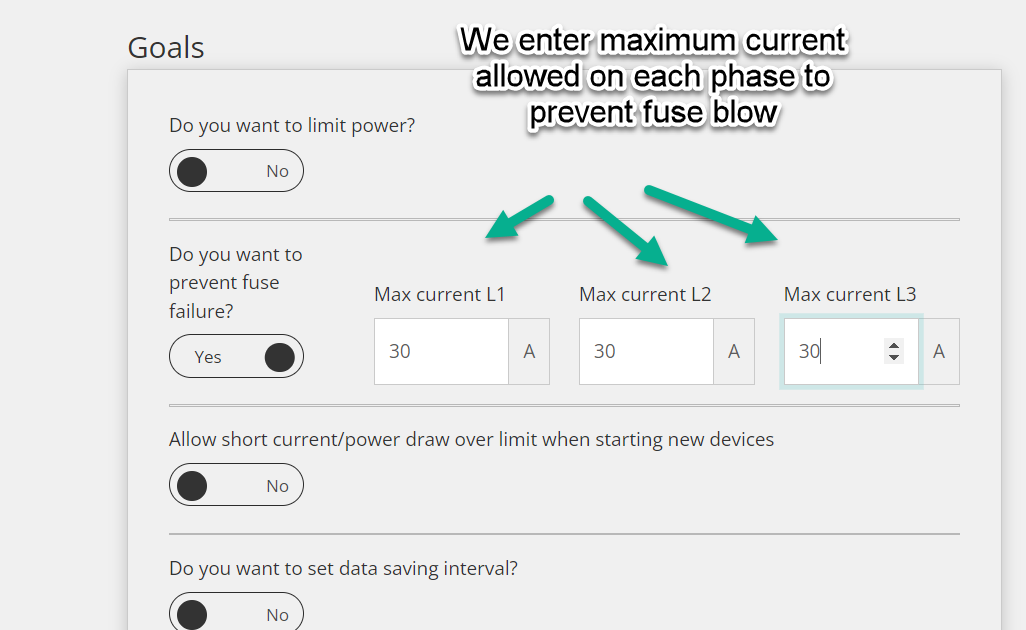

Posnetek zaslona koraka Goals strategije v programu Reduxi Configurator. Naslov: Goals. Vrstica 1: Do you want to limit power? Stikalo: No (izklopljeno). Vrstica 2: Do you want to prevent fuse failure? Stikalo: Yes (vklopljeno). Tri vnosna polja: Max current L1: 30 A; Max current L2: 30 A; Max current L3: 30 A (polje L3 je izbrano, s kontrolnikom za spreminjanje vrednosti). Tri zelene puščice kažejo na tri polja. Vrstica 3: Allow short current/power draw over limit when starting new devices. Stikalo: No (izklopljeno). Vrstica 4: Do you want to set data saving interval? Stikalo: No (izklopljeno). Besedilo oznake: We enter maximum current allowed on each phase to prevent fuse blow.
2.2 Omejitev skupne porabe moči
Omejite lahko tudi skupno porabo moči.
Besedilni opis te slike

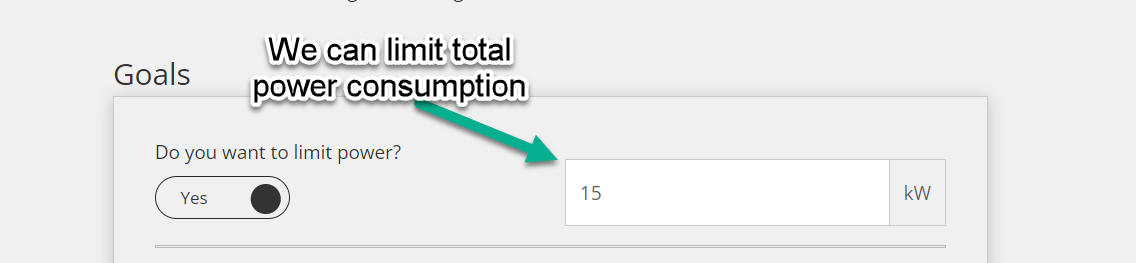

Posnetek zaslona razdelka Goals v nastavitvah strategije v programu Reduxi Configurator. Bela kartica pod naslovom Goals prikazuje vprašanje: Do you want to limit power? Stikalo je nastavljeno na Yes (vklopljeno). Poleg njega je številsko vnosno polje z vrednostjo 15 in enoto kW. Črno besedilo oznake se glasi: We can limit total power consumption. Zelena puščica kaže od oznake proti vnosnemu polju. Slika je obrezana, viden je samo zgornji del kartice.
2.3 Omejitev izvoza sončne elektrarne
Strategija Reduxi omeji največjo energijo, ki jo sončna elektrarna pošilja v omrežje.
Besedilni opis te slike

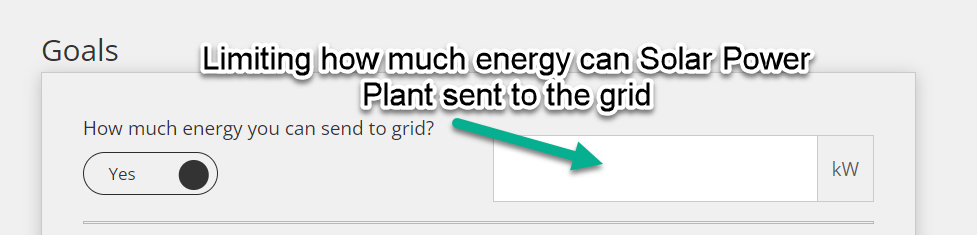

Posnetek zaslona koraka Goals strategije v programu Reduxi Configurator (obrezano). Naslov: Goals. Vprašanje: How much energy you can send to grid? Stikalo: Yes (vklopljeno, temen gumb na desni). Vnosno polje poleg: prazno, enota kW. Zelena puščica kaže na prazno polje. Črno besedilo oznake z belim obrisom: Limiting how much energy can Solar Power Plant sent to the grid. Tanka črta pod vrstico nakazuje, da je nadaljnja vsebina odrezana.
2.4 Merilne in regulirane naprave
Besedilni opis te slike

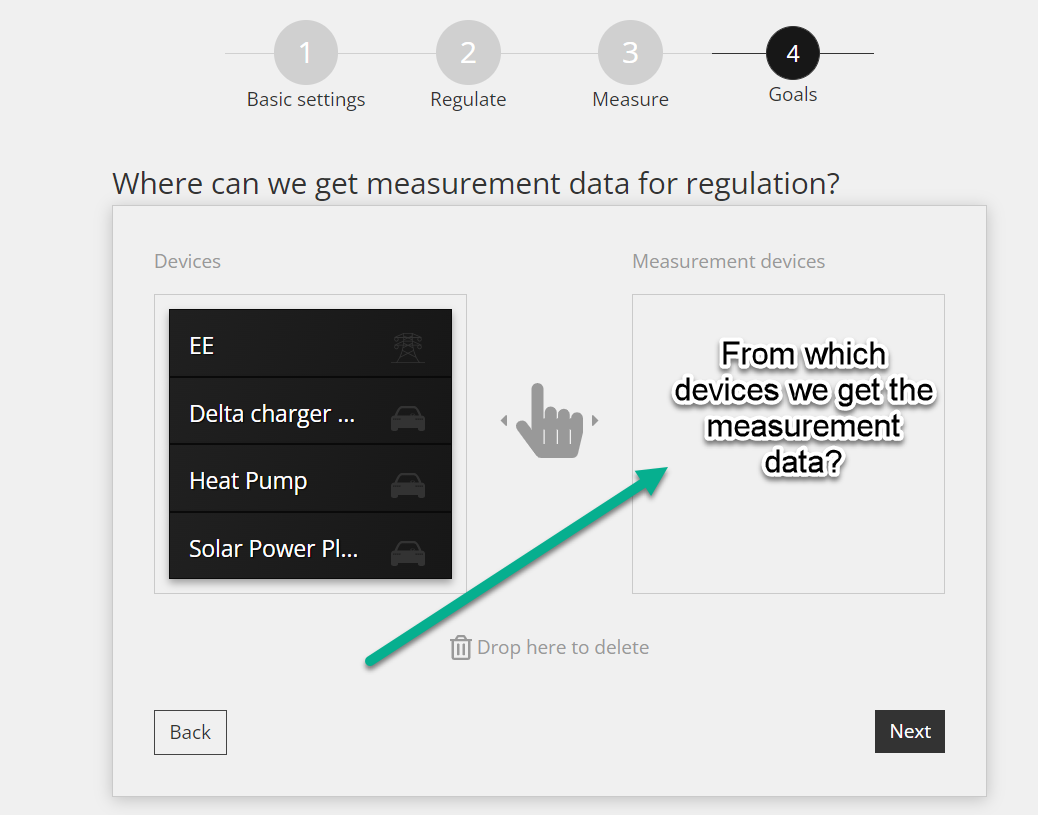

Posnetek zaslona čarovnika za strategijo v programu Reduxi Configurator. Indikator korakov s štirimi krogi: 1 Basic settings, 2 Regulate, 3 Measure (vsi sivi), 4 Goals (črn). Naslov: Where can we get measurement data for regulation? Levo polje Devices prikazuje temen seznam: EE (ikona), Delta charger ... (ikona avtomobila, besedilo odrezano), Heat Pump (ikona avtomobila), Solar Power Pl... (ikona avtomobila, besedilo odrezano). Desno polje Measurement devices: prazno. Med poljema je ikona roke s puščicama levo in desno. Pod polji: ikona koša z besedilom Drop here to delete. Gumbi: Back (z obrobo, levo), Next (temen, desno). Besedilo oznake: From which devices we get the measurement data? Zelena puščica kaže od spodaj levo proti praznemu polju Measurement devices.
Besedilni opis te slike

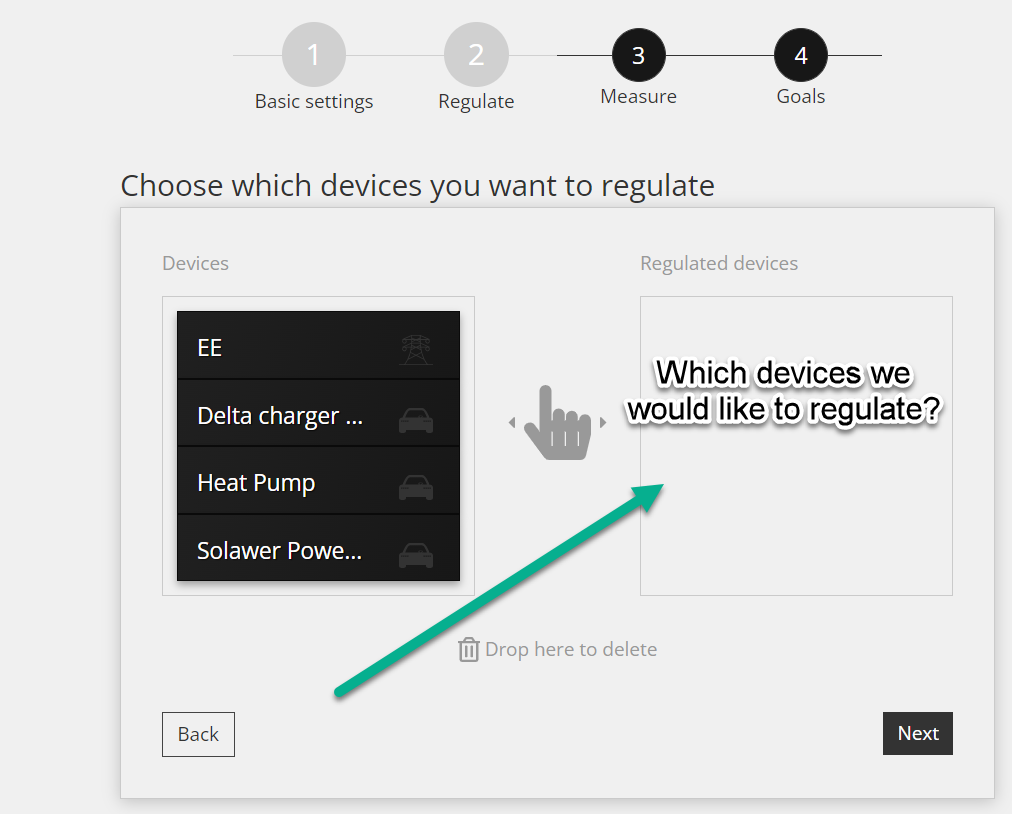

Posnetek zaslona čarovnika za strategijo v programu Reduxi Configurator. Indikator korakov s štirimi krogi: 1 Basic settings (siv), 2 Regulate (siv), 3 Measure (črn), 4 Goals (črn). Naslov: Choose which devices you want to regulate. Levo polje Devices prikazuje temen seznam: EE (ikona stavbe ali števca), Delta charger ... (ikona avtomobila, besedilo odrezano), Heat Pump (ikona avtomobila), Solawer Powe... (ikona avtomobila, besedilo odrezano). Desno polje Regulated devices: prazno. Med poljema je ikona roke s puščicama levo in desno. Pod polji: ikona koša z besedilom Drop here to delete. Gumbi: Back (z obrobo, levo), Next (temen, desno). Besedilo oznake: Which devices we would like to regulate? Zelena puščica kaže od spodaj levo proti praznemu polju Regulated devices.
3 Primer branja in prikaza podatkov v programu Reduxi Configurator
3.1 Podatki toplotne črpalke
Spodnja slika prikazuje odčitek toplotne črpalke.
Besedilni opis te slike

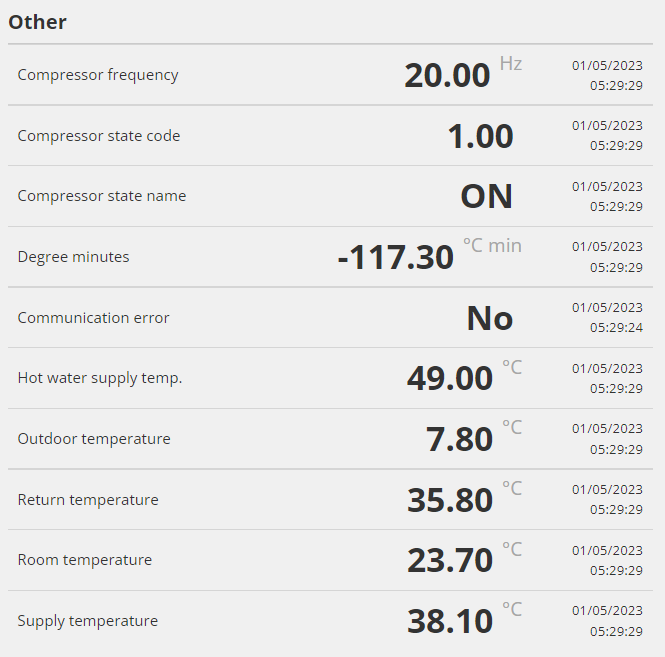

Posnetek zaslona podatkovne plošče z naslovom Other, ki prikazuje vrednosti toplotne črpalke v obliki seznama. Vsaka vrstica ima oznako, veliko vrednost z enoto ter datum in uro na desni (01/05/2023, 05:29:29; vrstica Communication error kaže 05:29:24). Vrstice: Compressor frequency: 20.00 Hz; Compressor state code: 1.00; Compressor state name: ON; Degree minutes: -117.30 °C min; Communication error: No; Hot water supply temp.: 49.00 °C; Outdoor temperature: 7.80 °C; Return temperature: 35.80 °C; Room temperature: 23.70 °C; Supply temperature: 38.10 °C.
3.2 Odčitek števca električne energije
Spodnja slika prikazuje podatke, prebrane z glavnega električnega števca.
Besedilni opis te slike

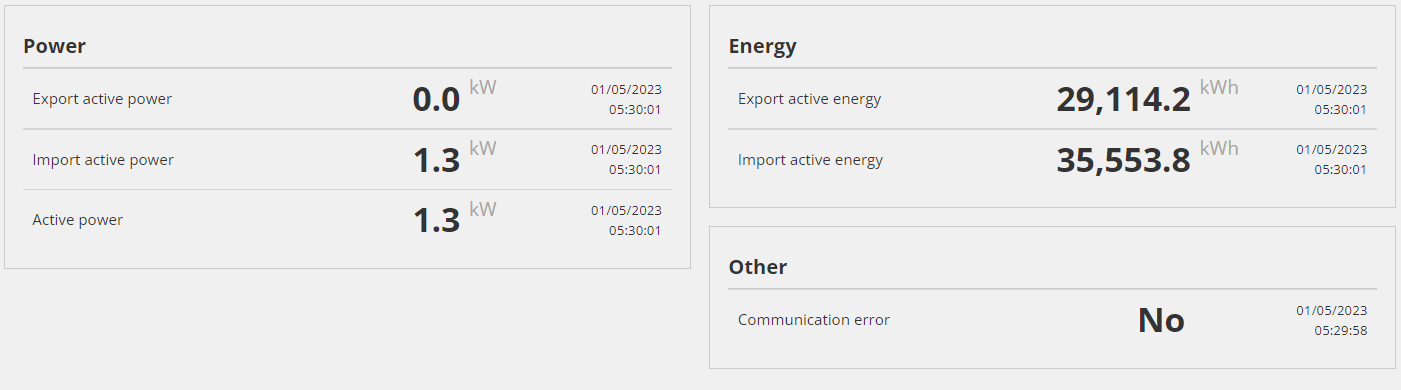

Posnetek zaslona pogleda podatkov v živo za števec električne energije v programu Reduxi Configurator. Razdelek Power: Export active power: 0.0 kW; Import active power: 1.3 kW; Active power: 1.3 kW. Razdelek Energy: Export active energy: 29,114.2 kWh; Import active energy: 35,553.8 kWh. Razdelek Other: Communication error: No. Vsaka vrednost ima na desni majhen časovni žig z datumom in uro.
3.3 Števec ne poroča podatkov po fazah
Glavni električni števec v tem primeru ne poroča podatkov po fazah. V tem primeru pokličite svojega distributerja električne energije in ga vprašajte, ali lahko glavni električni števec nastavi tako, da meri podatke po vsaki fazi.
✓ Povzetek
Teorija (točka 1): Razpoložljivo moč na fazo izračunajte s formulo P = U × I × cos φ. Primer: 255 V × 20 A × 3 = 15.3 kW.
Nastavite omejitve (točke 2.1–2.3): Nastavite največji tok na fazo, omejitev skupne porabe moči in omejitev izvoza sončne elektrarne.
Izberite naprave (točka 2.4): Izberite merilne in regulirane naprave. Strategija potrebuje dovolj merilnih podatkov.
Preverite podatke (točka 3): Preverite odčitke toplotne črpalke in števca električne energije. Če števec ne poroča podatkov po fazah, se obrnite na distributerja električne energije.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Števec ne poroča podatkov po fazah | Vprašajte distributerja električne energije, ali lahko glavni električni števec nastavi tako, da meri podatke po vsaki fazi (točka 3.3). |
| Strategija ne more regulirati naprav | Strategija potrebuje dovolj merilnih naprav. Na podlagi merilnih podatkov regulira naprave, ki jih izberete (točka 2.4). |
