1. Nastavitev naprave Schrack

V kolikor želimo, da se Reduxi Krmilnik poveže na Schrack polnilno postajo, je potrebno urediti določene nastavitve na sami polnilni postaji.

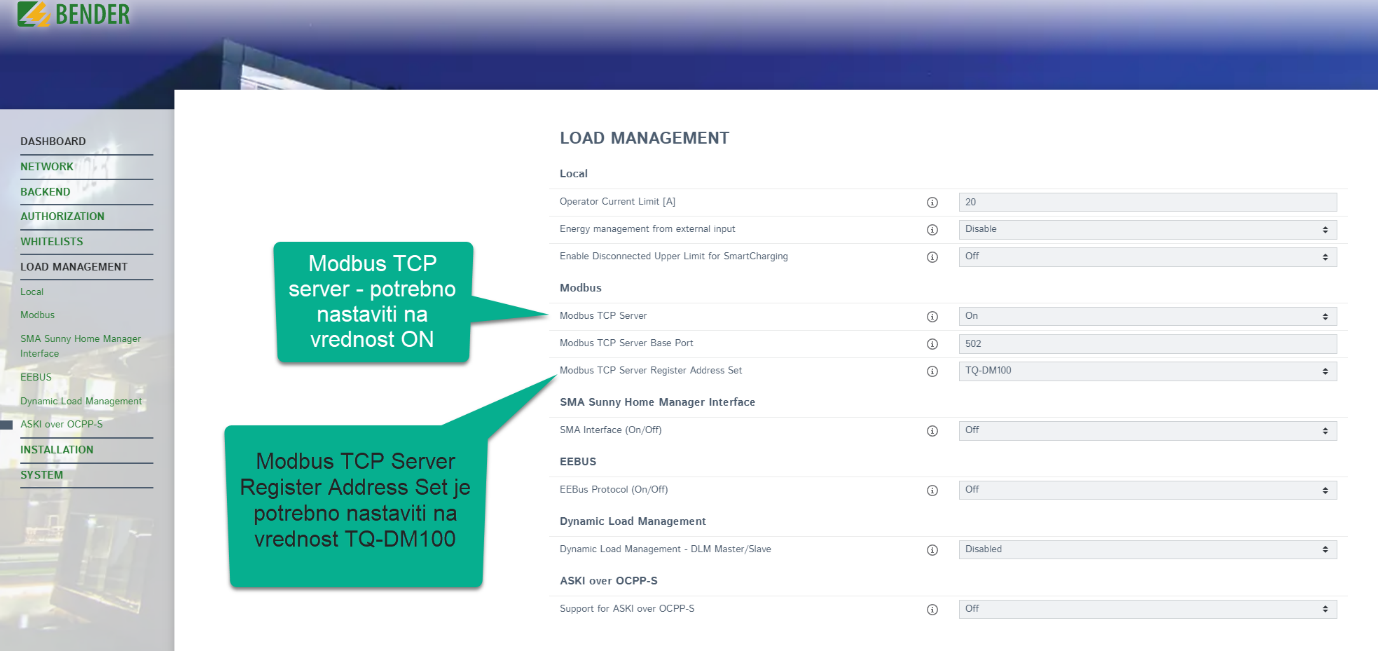

V konfiguraciji naprave je potrebno nastaviti Modbus TCP Server -> ON in nato Modbus TCP Server Register Address Set -> TQ-DM100.

2. Dodajanje naprave v Reduxi

Ko polnilni postaji Schrack nastavimo parameter, naveden v prvem poglavju, jo lahko dodamo v Reduxi Krmilnik. Navodila za dostop do krmilnika, so dostopna na povezavi: navodila za uporabo krmilnika.

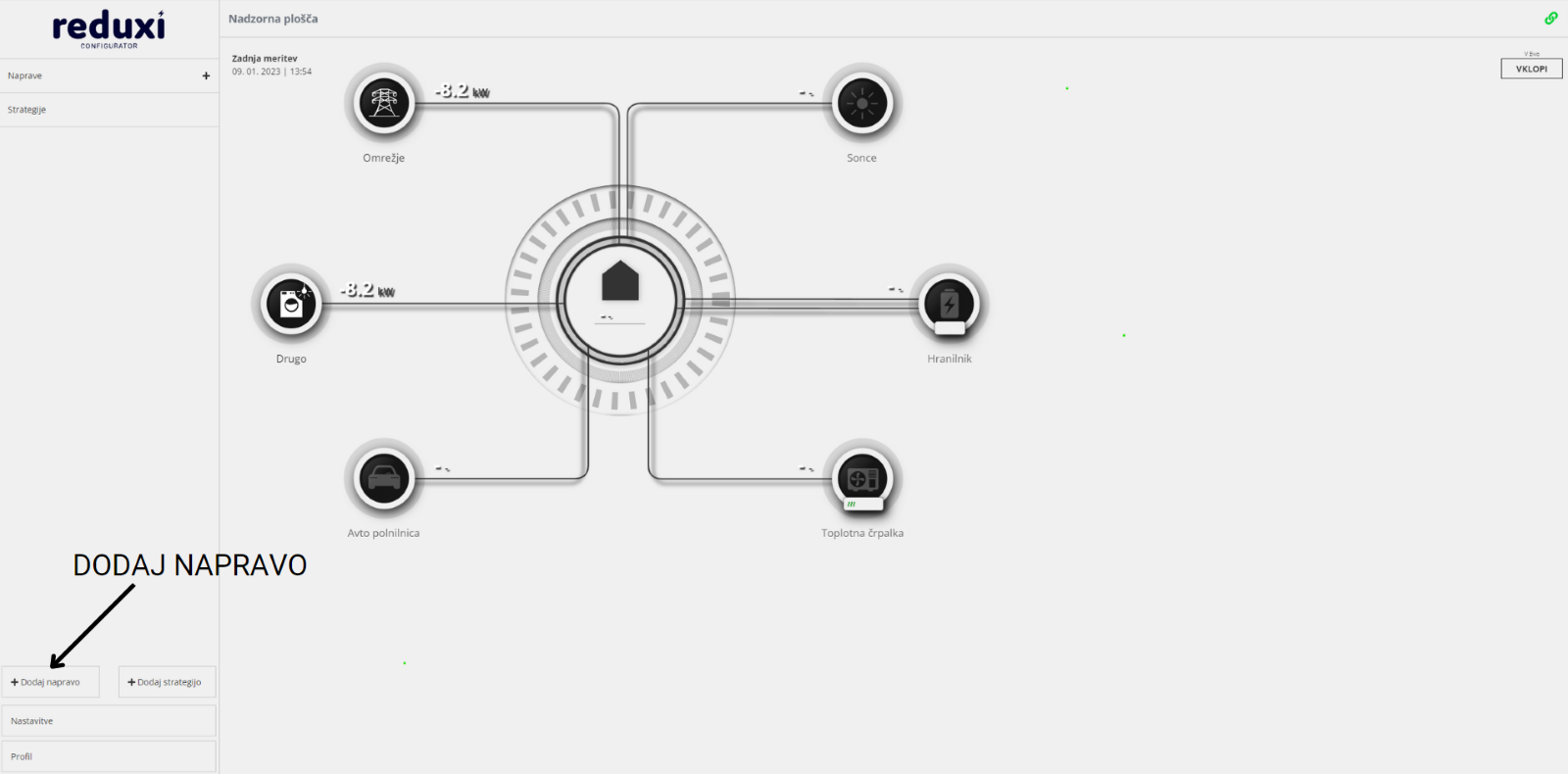

Po prijavi v krmilnik se nam prikaže nadzorna plošča krmilnika. Za dodajanje naprav izberemo možnost: dodaj napravo.

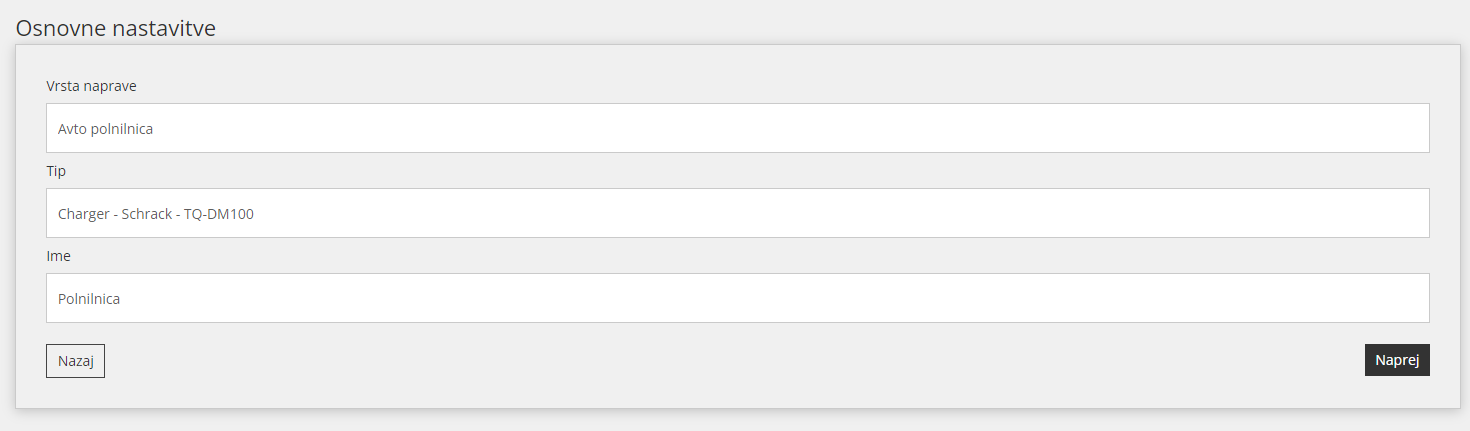

V naslednjem koraku izberemo vrsto naprave ter tip in vpišemo ime dodane naprave. V našem primeru, ko dodajamo Schrack polnilno postajo izberemo:

• v polje vrsta naprave: Avto polnilnica,
• v polje tip: Charger – Schrack -TQ-DM100 in
• v polje Ime: določimo poljubno ime (primer: polnilnica Schrack, polnilna postaja).

Ko vnesemo podatke, kliknemo na desno spodnjo možnost Naprej.

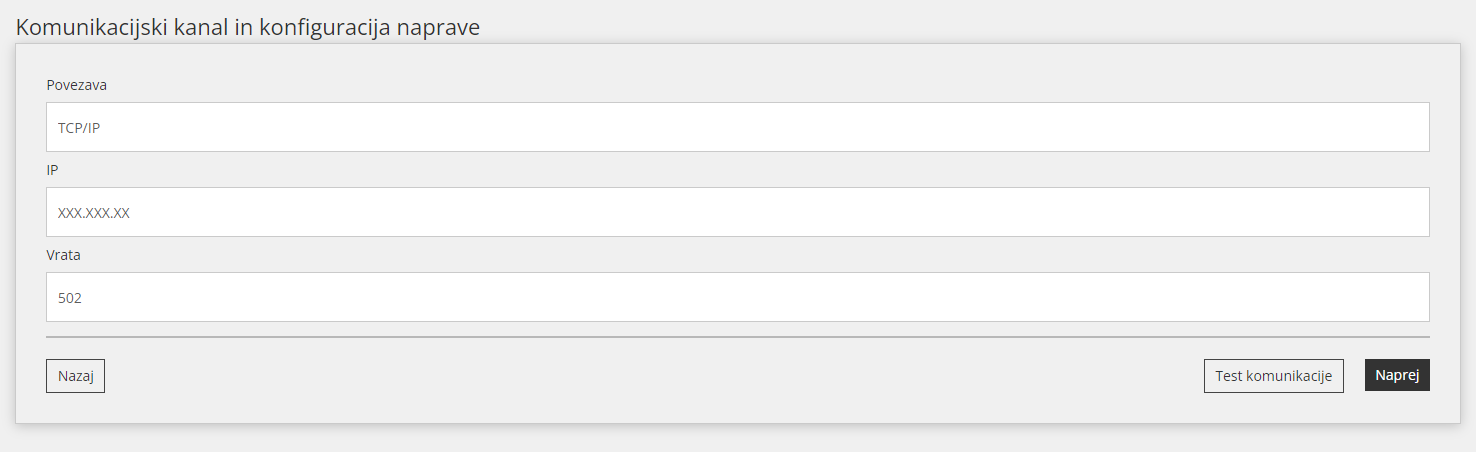

V naslednjem oknu določimo komunikacijski kanal in konfiguriramo napravo.

• V polju povezava izberemo TCP/IP možnost.
• V polju IP vnesemo IP-naslov polnilne postaje in v polje Vrata vpišemo: 502 (oba podatka najdemo v konfiguraciji naprave polnilne postaje).

S tipko test komunikacije preverimo, če je komunikacija med napravama pravilno nastavljena. Ko dobimo odgovor, da napravi med seboj uspešno komunicirata, lahko izberemo možnost Naprej.

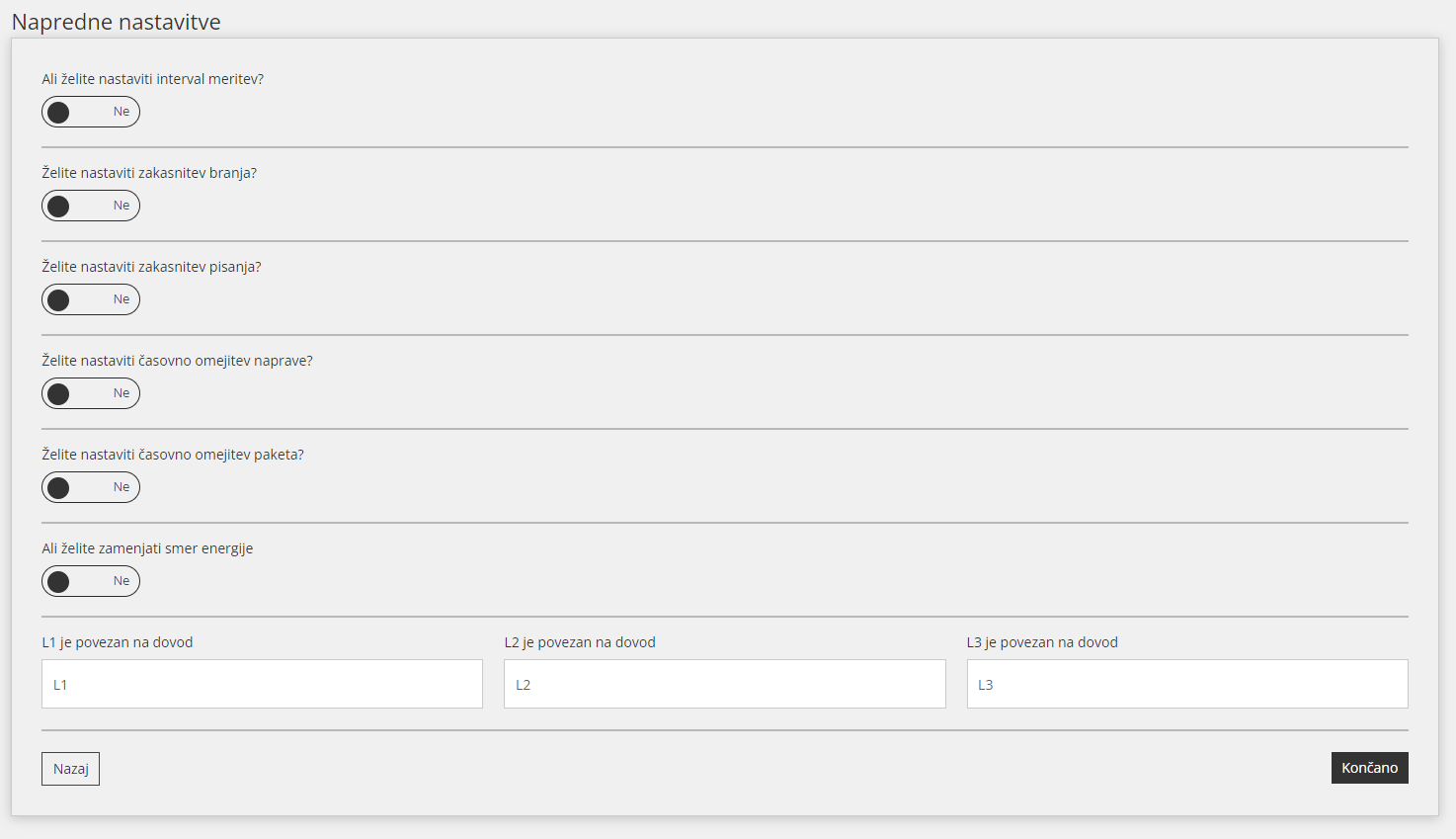

V zadnjem oknu dodajanja polnilne postaje Schrack lahko prilagajamo še določene nastavitve glede na lastne potrebe. Prevzeto so nastavljene priporočene nastavitve z naše strani.

3. Prikaz podatkov iz polnilne postaje za električna vozila Schrack

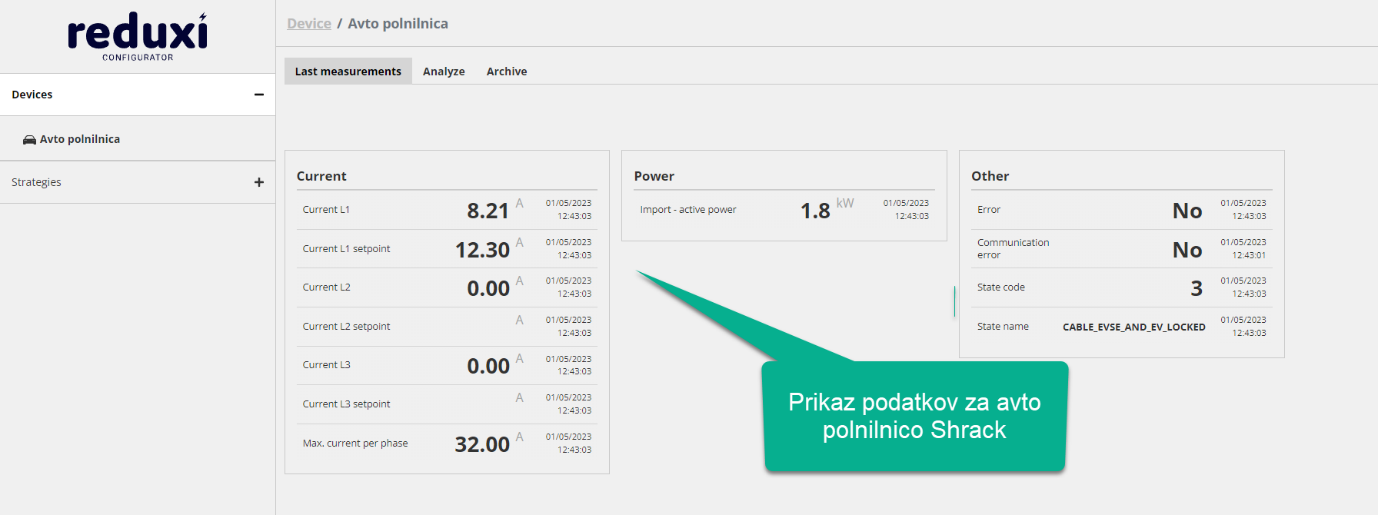

Ko je polnilna postaja Schrack uspešno dodana, jo lahko najdemo med dodanimi napravami. Če jo izberemo, se nam prikažejo zadnje meritve iz polnilne postaje.
