KRMILNIK REDUXI in INDUSTRIJSKI KRMILNIK
Navodila za uporabo
Različica V2.0 11.2024
1. UVOD
Dobrodošli v svetu Reduxi, ki vam omogoča nadzor nad stroški energije in učinkovito rabo električne energije za trajnostni razvoj. Glavne funkcije:
VODJA ENERGIJE AI
UPRAVLJANJE VRŠNE MOČI,
UPRAVLJANJE PROIZVODNJE SONČNIH ELEKTRARN,
OPTMIZACIJA PORABE ELEKTRIČNE ENERGIJE.
Stroške energije v vašem gospodinjstvu ali industriji je mogoče zmanjšati le s točnim merjenjem. Za to potrebujete pravo tehnologijo. Inovativni sistem Reduxi na podlagi naprednih algoritmov za vas meri in analizira porabo električne energije. S svojimi naprednimi funkcijami Reduxi zmanjšuje stroške porabe in povečuje energetsko učinkovitost.

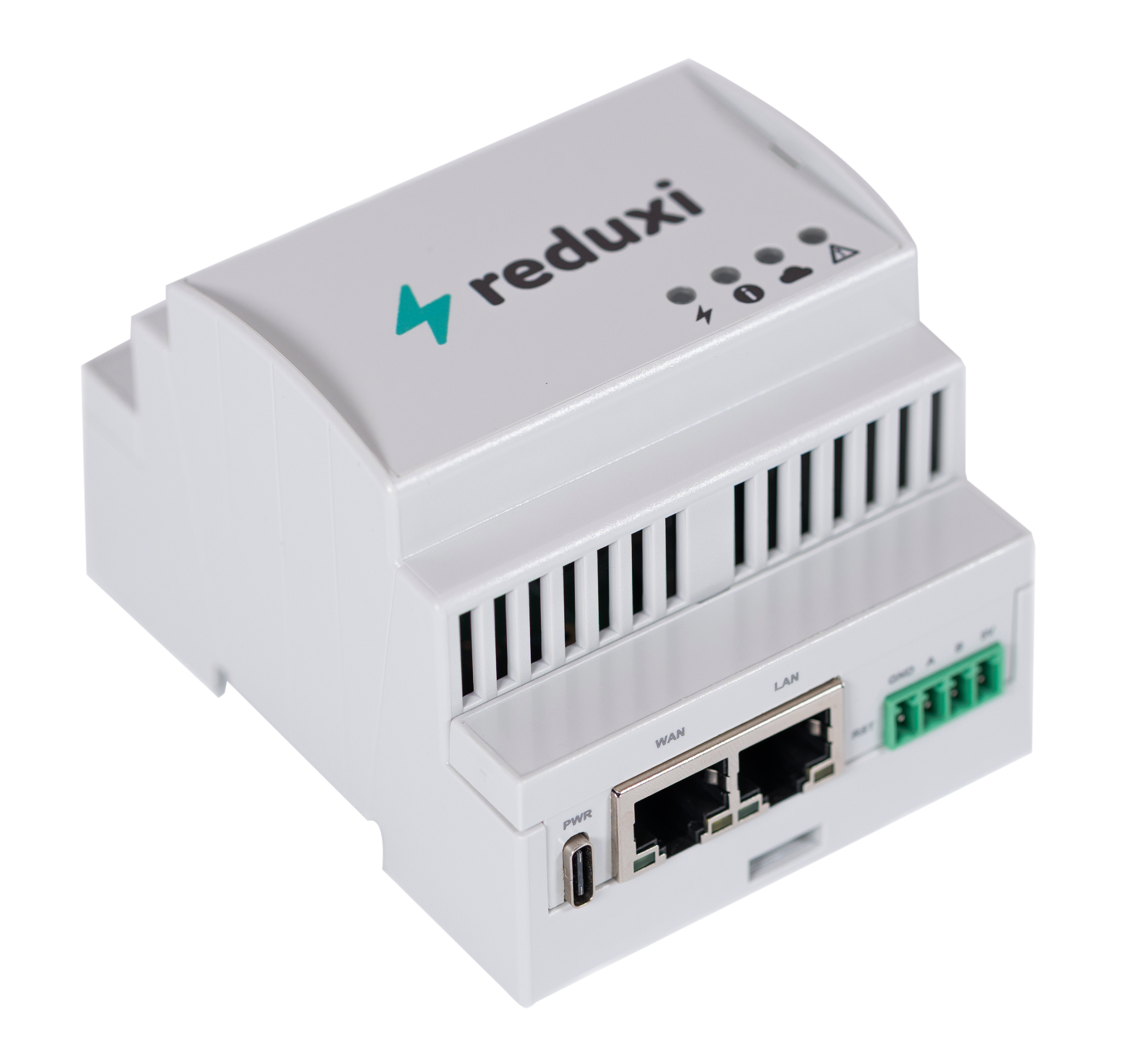

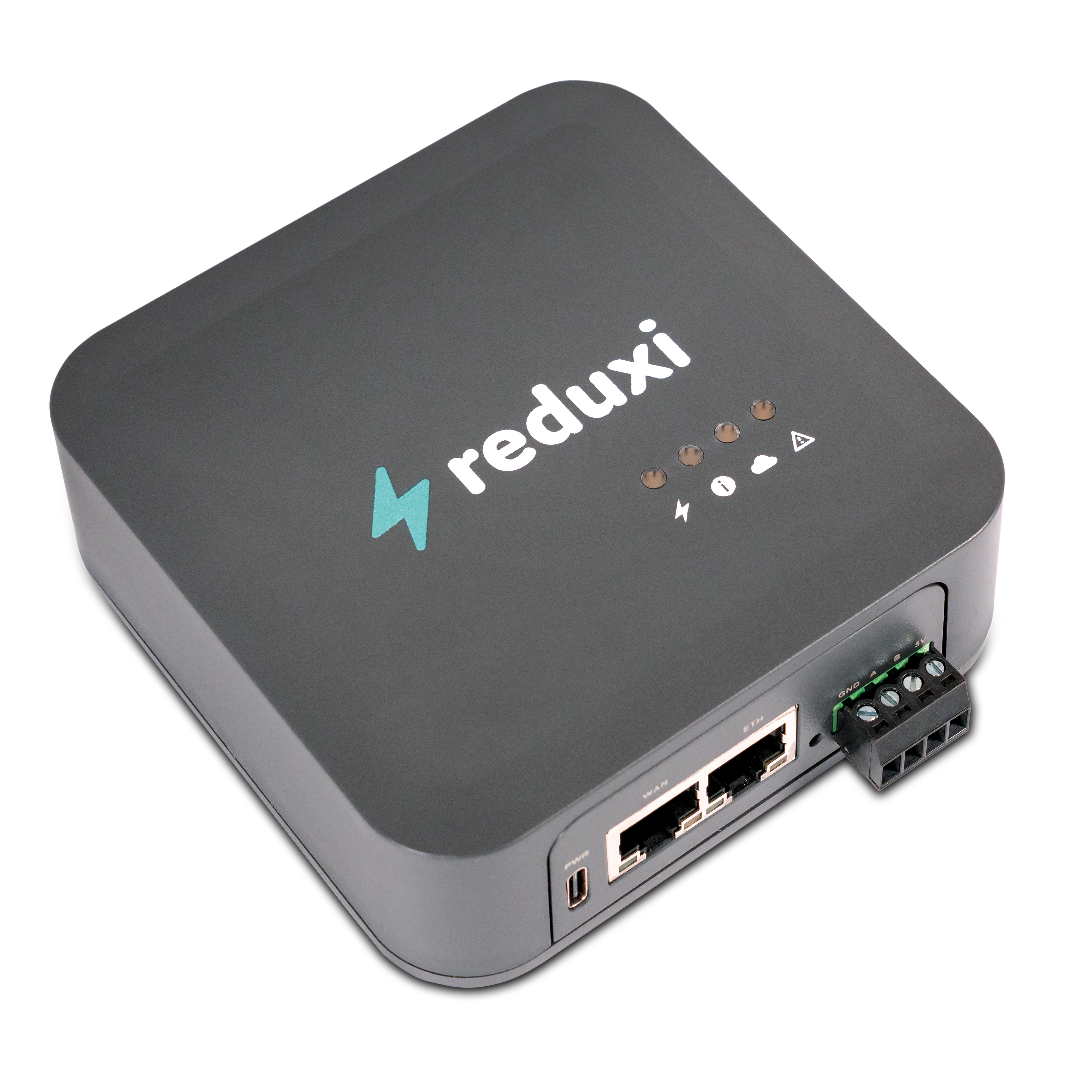

Krmilnik Reduxi
Krmilnik Reduxi je glavna komponenta sistema Reduxi. Krmilnik povezuje sončne elektrarne, sisteme za shranjevanje energije, toplotne črpalke in polnilnice za električna vozila z sistemom Reduxi. Upravlja proizvodnjo in porabo električne energije, prilagaja porabo moči iz omrežja ter uporablja napredne algoritme za zagotavljanje stroškovno učinkovite rabe energije in največje samooskrbe.
Krmilnik Reduxi je ključna in obvezna komponenta vsakega sistema Reduxi.
Vsak krmilnik Reduxi je opremljen vgrajeno programsko opremo Konfigurator, ki jo boste prepoznali po svetlem ozadju in preprostem vmesniku (glejte Konfigurator Reduxi).
2. INFORMACIJE O NAMESTITVI IN POVEZAVI
- AC-DC adapter priključite na Reduxi DC priključek ali USB C priključek in ga vtaknite v vtičnico; prva zgornja LED lučka mora zasvetiti zeleno.
Krmilnik deluje kot dostopna točka, ki vam omogoča povezavo z njim. Druga utripajoča LED lučka z vrha navzdol označuje, da je dostopna točka aktivna.
Pojdite na WiFi omrežja s svojim telefonom ali računalnikom in se povežite z WiFi omrežjem z imenom "Reduxi XYXY", kjer XYXY predstavlja zadnje 4 števke serijske številke Reduxi, vidne na nalepki na zadnji strani Reduxi.
-
Odprite brskalnik in pojdite na http://reduxi.local
-
Koraki za odpravljanje težav:
Če uporabljate mobilni telefon in ne morete odpreti http://reduxi.local, odklopite mobilne podatke in poskusite ponovno povezati
-
-
Nastavite žično ali brezžično omrežje in povežite Reduxi v vaše lokalno omrežje (priporočamo nastavitev statičnega IP naslova Reduxi).
Konfigurirajte žično omrežje, če uporabljate Ethernet kabel za povezavo Reduxi z vašim lokalnim omrežjem.
Konfigurirajte brezžično omrežje, če uporabljate WiFi omrežje za povezavo Reduxi z vašim lokalnim omrežjem.
-
-
Koraki za odpravljanje težav:
Če napačno vnesete geslo za Wi-Fi, boste morali ponovno aktivirati dostopno točko (glejte spodaj).
V sistemu Windows vaša naprava pogosto izgubi WiFi povezavo s krmilnikom Reduxi in se samodejno ponovno poveže z vašim domačim omrežjem. Prosimo, redno preverjajte, ali ste še vedno povezani z omrežjem Reduxi, in če niste, se ponovno povežite.
-
- Ko je vse konfigurirano, kliknite Shrani, da povežete krmilnik Reduxi z vašim domačim omrežjem. Zdaj se s svojim mobilnim telefonom ali računalnikom povežite na isto žično ali WiFi lokalno omrežje, na katerega ste pravkar povezali Reduxi.
- Odprite brskalnik in pojdite na http://reduxi.local
- Koraki za odpravljanje težav:
- Dvakrat preverite, ali je krmilnik Reduxi povezan z istim lokalnim omrežjem kot vaš računalnik/telefon, s katerim dostopate do njega.
- Če ne morete odpreti http://reduxi.local, lahko poskusite odpreti IP naslov, ki ste ga konfigurirali ali je bil samodejno dodeljen za Reduxi. IP naslov lahko dobite tako, da sledite tem korakom Kako najti samodejno dodeljen IP naslov (DHCP protokol) krmilnika Reduxi?
- Koraki za odpravljanje težav:
- Odprla se bo stran za prijavo v krmilnik Reduxi. Za prijavo uporabite privzeto uporabniško ime (admin) in geslo (admin ali natisnjeno na nalepki).
- Zdaj lahko začnete dodajati naprave (pametni merilnik energije, polnilne postaje, sončne razsmernike itd.) v Reduxi. Glejte Reduxi Configurator. Če naprave ne najdete, nam pošljite zahtevo preko Pošljite nam zahtevo z podrobnim opisom naprave. Stopili bomo v stik z vami in vam pomagali pri podpori nove naprave
- Dodajte strategije, da definirate, kako naj naprave delujejo skupaj za prihranek stroškov, uravnoteženje porabe energije itd. Glejte Strategije za krmilnik Reduxi
- Končano, uspešno ste povezali in konfigurirali rešitev Reduxi. Zdaj ste lahko povezani za najboljšo uporabniško izkušnjo, za nadzor vašega domačega upravljanja z energijo, dostop do analitičnih podatkov itd. Vse iz spletne ali mobilne aplikacije, samo ustvarite račun v oblaku Reduxi Reduxi Cloud
Ponovna aktivacija dostopne točke
Če vam ni uspelo konfigurirati omrežja (npr. zaradi napačno vnesenega gesla za Wi-Fi) ali če se je spremenil SSID ali geslo omrežja, boste morali ponovno konfigurirati omrežje Reduxi.
Če želite ponovno aktivirati dostopno točko in se ponovno povezati s krmilnikom, sledite tem korakom:
Vstavite iglo ali buciko v gumb za ponastavitev in ga pritisnite – še ne spustite.
Držite gumb pritisnjen 10–15 sekund, dokler druga LED lučka z vrha ne začne utripati.
Spustite gumb. Druga LED lučka še naprej utripa.
Dostopna točka bo na voljo za povezavo v približno eni minuti.
Če ne storite ničesar (npr. 1 uro), se bo dostopna točka izklopila in se povrnila na prejšnje omrežne nastavitve.
Ta postopek je podoben tovarniški ponastavitvi, z eno ključno razliko: naprava mora ostati vklopljena med celotnim postopkom.
Reduxi Cloud
Reduxi Cloud je spletna in mobilna aplikacija. Omogoča enostavno spremljanje v realnem času, analitične podatke in nadzor vaše lokalne rešitve Reduxi. Reduxi Cloud dvigne uporabniško izkušnjo na najvišjo raven.
Če želite dostopati do prednosti Reduxi Clouda, ustvarite račun na https://reduxi.app/ ali namestite mobilno aplikacijo Mobilna aplikacija Reduxi
- Po ustvarjanju novega računa in nastavitvi gesla boste pozvani, da dodate nov krmilnik Reduxi. Določili boste ime in nato registrirali svoj krmilnik Reduxi z uporabo QR kode na zadnji strani Reduxi ali z vpisom serijske številke Reduxi, ki jo najdete levo od QR kod.
- S tem ste povezali svoj krmilnik Reduxi z aplikacijo Reduxi Could.
- Zdaj ste popolnoma pripravljeni za upravljanje vaše porabe energije in začetek prihranka stroškov.

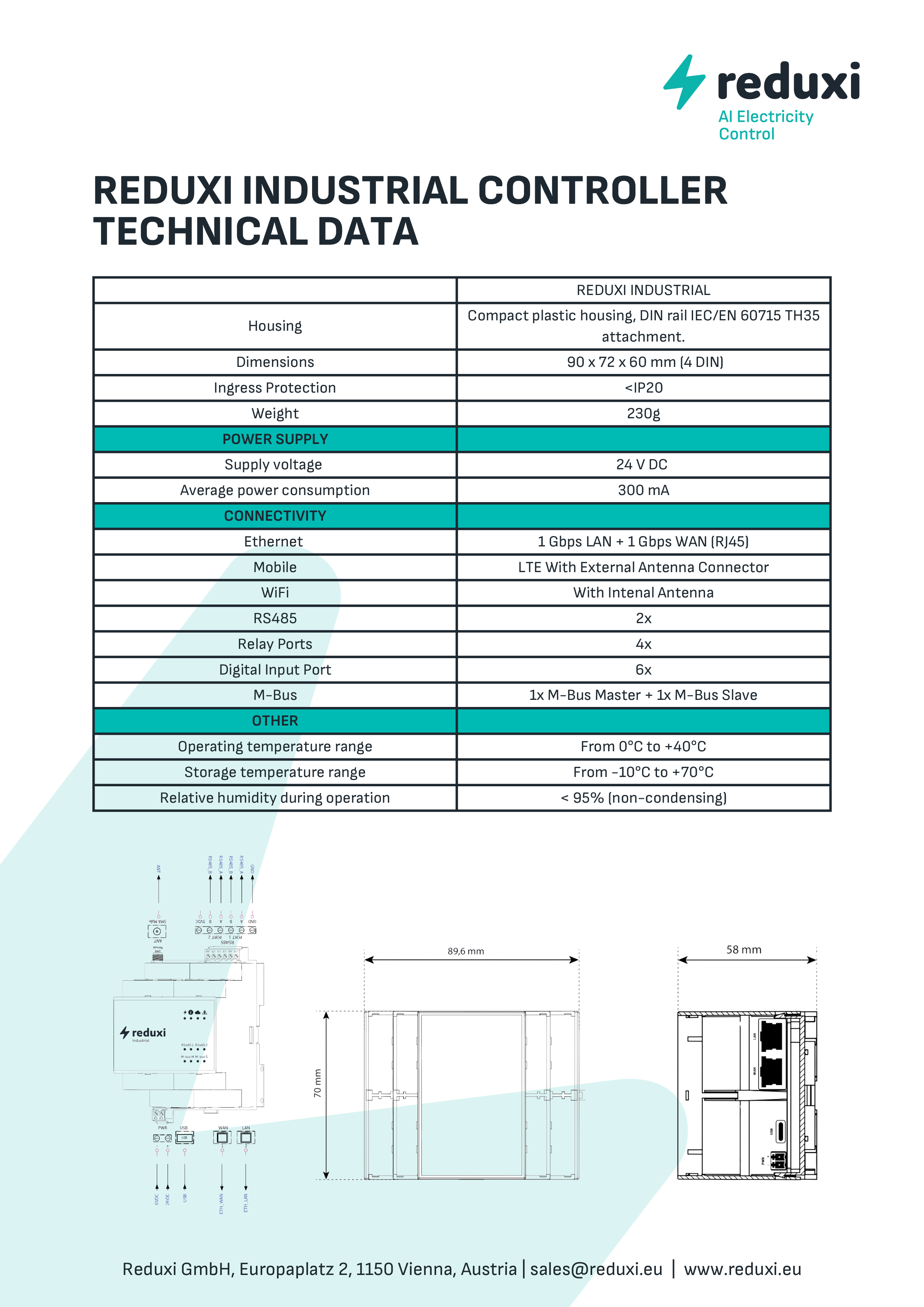

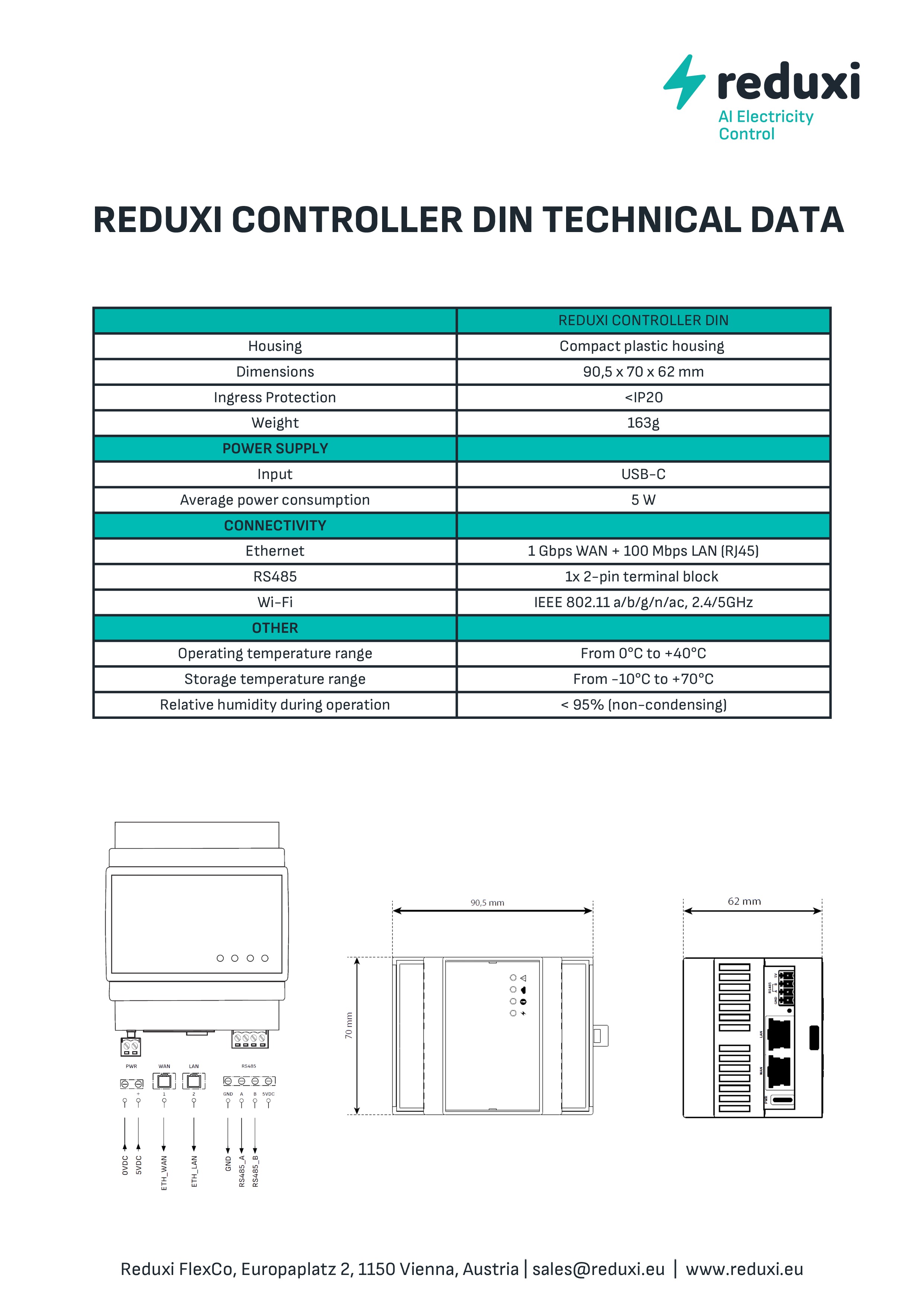

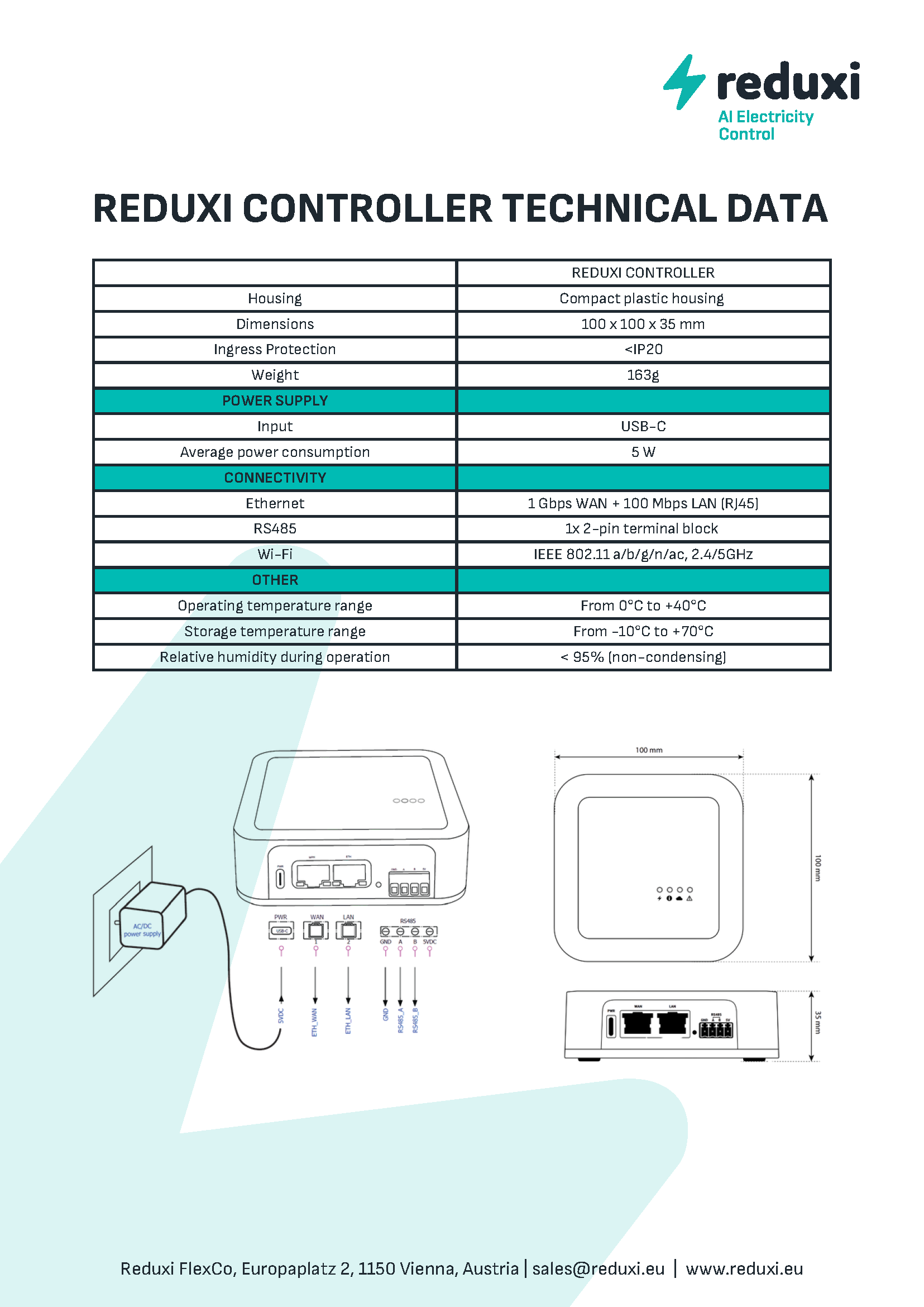

3. SPECIFIKACIJE
3.3. Priključki
3.3.1. Gumb za ponastavitev
Z naslednjim postopkom lahko ponastavite Reduxi na tovarniške nastavitve.
- Odklopite Reduxi od napajanja.
- Pritisnite gumb za ponastavitev s sponko in ga držite (ne spustite).
- Priključite Reduxi na napajanje.
- Še naprej pritiskajte gumb za ponastavitev s sponko 30-60 sekund, dokler se lučke LED ne začnejo utripati.
- Spustite gumb za ponastavitev, ko se lučke LED začnejo utripati.
- Počakajte 3-5 minut, da Reduxi ponastavi vse na tovarniške nastavitve.
Opozorilo: v primeru tovarniške ponastavitve boste morali krmilnik Reduxi povezati od začetka. Vsi podatki bodo izgubljeni.
3.3.2. Vir napajanja
|
Slika 1: Priključki napajanja (označeno z |
Napravo je treba napajati z omejenim virom |
3.3.3. Ethernet – RJ45
Slika 2: Ethernet priključki (označeno s številko 2)
| Št. pina. | Funkcija |
|
| 1 | TX+ | |
| 2 | TX- | |
| 3 | RX+ | |
| 4 | PoE | |
| 5 | PoE | |
| 6 | RX- | |
| 7 | PoE | |
| 8 | PoE |
3.3.4. Komunikacijski vmesniki RS485
Slika 3: Priključki komunikacijskih vmesnikov (označeno s številko 3).
|
4. A + (priključek 2) |
Hitrost prenosa podatkov: 921600 BAUD.
Polduplex.
Napetostna raven: 0 V - 5 V.
Na voljo so tudi dodatni adapterji za podporo komunikacij tretjih 3 strani. Za seznam trenutno razpoložljivih dodatkov in cen se obrnite na nas.
3.3.5. LED indikatorske lučke
|
Prva LED lučka od zgoraj – Zelena lučka: Napajanje je aktivno. Druga LED lučka z vrha – Zelena lučka: (sveti – sistem deluje, utripa – dostopna točka je aktivna); Rdeča lučka: Napaka. Tretja LED lučka od zgoraj – Zelena lučka: Omrežna povezava (izklopljeno - ni povezave, zelena - povezava v redu, utripajoča zelena - napaka pri povezavi). Četrta LED lučka od zgoraj – Rdeča lučka: utripajoča rdeča - napaka pri kateri koli od dodanih naprav. |
4. SPLOŠNA NAVODILA ZA UPORABO
- Z uporabo te naprave sprejemate Pravilnik o zasebnosti in Pogoje in določila
- Preberite in shranite ta navodila za poznejšo uporabo. Upoštevajte vsa opozorila in smernice.
- Postavitev: Poskrbite, da je izdelek postavljen na stabilno, nevibrirajočo površino.
- Razpakiranje: Pred priključitvijo izdelka na napajanje odstranite ves embalažni material.
- Prezračevanje: Poskrbite, da so prezračevalne reže neovirane; ne postavljajte predmetov na izdelek.
- Vlažnost in tekočine: Zaščitite izdelek pred izpostavljenostjo tekočinam, dežju ali vlagi.
- Čiščenje: Pred čiščenjem vedno izključite izdelek iz električnega omrežja. Uporabljajte samo mehko, suho krpo; izogibajte se tekočim ali razpršilnim čistilom.
- Odprtine: V nobene odprtine ne vstavljajte predmetov.
- Popravila in modifikacije: Ne poskušajte sami odpreti ali popraviti izdelka, saj bo to povzročilo izgubo garancije. Popravila naj izvajajo samo usposobljeni serviserji.
- Premestitev: Pred premikanjem izdelka ga izključite iz napajanja.
- Oznake: Ohranite vse originalne oznake nedotaknjene in jih ne odstranjujte z izdelka.
- Viri toplote: Izogibajte se namestitvi izdelka v bližini virov toplote, kot so radiatorji, grelniki ali drugi aparati, ki ustvarjajo toploto.
- Kabelski priključek: Namestite kabelski priključek varno in poskrbite, da ne predstavlja nevarnosti spotikanja ali da ni izpostavljen morebitnim poškodbam zaradi predmetov, ki bi ga lahko stisnili ali zvili.
- Dodatki: Uporabljajte samo dodatke ali dodatno opremo, ki jo priporoča proizvajalec.
- Izključitev: Izdelek izključite iz vira napajanja med nevihtami ali če ga ne boste uporabljali dalj časa.
- Zahteve glede napetosti: Izdelek priključite samo na električni vtič, ki ustreza zahtevam glede napetosti, določenim v teh navodilih.
- Dostop do napajanja: Poskrbite, da je vhod napajanja na napravi vedno dostopen in delujoč.
- Električni tok: Ne preobremenjujte električnih vtičnic, podaljškov ali stikalnih omar.
5. IZJAVA O SKLADNOSTI
Amibit s tem izjavlja, da je izdelek Krmilnik REDUXI, različica 1.2 v skladu z Direktivo 2014/53/EU. Celotno besedilo izjave o skladnosti je na voljo na naslednjem spletnem naslovu: povezava.
6. EU - ODSTRANJEVANJE IN RECIKLIRANJE
Simbol označuje, da je treba izdelek odstraniti v skladu z lokalnimi zakoni in predpisi. Zavrženo napravo odnesite na ustrezno zbirno mesto. Z ustreznim odstranjevanjem odpadnih naprav pomagate ohranjati naravne vire in zagotavljate trajnostni razvoj okolja.
Proizvajalec
Ime: AMIBIT d.o.o.
Naslov: Šaleška 2 a, 3320 Velenje
Identifikacijska številka: 6930808000
DAVČNA ŠTEVILKA: SI51315831
Elektronski naslov: info@reduxi.eu
Telefon: +386 (0)3 777 01 40
Dokument
Namen: Krmilnik Reduxi - Navodila za uporabo
Različica: V2.0 11.2024
Avtorske pravice
© 2022 AMIBIT d.o.o.
Vse pravice pridržane. Nobenega dela tega dokumenta se ne sme reproducirati, shranjevati v sistemu za shranjevanje in priklic ali v kateri koli drugi obliki, elektronski, elektrostatični, magnetni trak, fotokopiranje ali drugače brez predhodnega pisnega dovoljenja družbe AMIBIT d.o.o.
