KRMILNIK REDUXI

Navodila za uporabo

Različica V2.0 11.2024

www.reduxi.eu

1. UVOD

Dobrodošli v Reduxi svet, ki vam omogoča, da prevzamete nadzor nad stroški energije in hkrati začnete uporabljati energijo bolj trajnostno. Glavne prednosti:

• UPRAVLJANJE KONIČNE MOČI,
• UPRAVLJANJE SONČNE ELEKRATNE,
• OPTIMIZACIJA PORABE ELEKTRIČNE ENERGIJE.

Natančno merjenje in analiza porabe energije je prvi korak proti cilju za znižanje energije. Za dosego tega cilja potrebujete pravo tehnologijo. Reduxi preko naprednih in inovativnih algoritmov za merjenje in analizo porabe vaše električne energije ponuja prav to. Z naprednimi funkcijami in enostavno uporabo le-teh vam Reduxi omogoča zmanjšanje stroškov in bolj učinkovito rabo električne energije.

Reduxi krmilnik

Reduxi krmilnik (angl. Reduxi controller) je glavna komponenta sistema Reduxi. Krmilnik povezuje sončne elektrarne, sisteme za shranjevanje energije, toplotne črpalke in električne polnilnice s sistemom Reduxi. Upravlja proizvodnjo in porabo električne energije, prilagaja porabo energije iz omrežja in uporablja napredne algoritme za zagotavljanje stroškovno učinkovite rabe energije in čim večje samozadostnosti.

Reduxi Krmilnik je ključni in obvezni sestavni del vsakega sistema Reduxi.

Vsak Reduxi krmilnik ima vgrajeno programsko opremo (t.i. configurator), ki jo boste prepoznali po svetlem ozadju in preprostem vmesniku za uporabo.





2. NAVODILA ZA PRIKLOP

• Priklopite AC-DC adapter v Reduxi DC napajanje in nato vklopite adapter v električno omrežje. Prva LED lučka od zgoraj mora začeti svetiti zeleno.



• Pojdite v mrežne nastavitve vaših WiFi omrežij na vaši mobilni napravi ali računalniku in se povežite na brezžično omrežje "Reduxi XYXY", kjer XYXY predstavlja zadnje 4 znake Reduxi serijske številke, ki je vidna na zadnji strani Reduxi krmilnika.

• Odprite brskalnik in pojdite na http://reduxi.local
  • Koraki za odpravljanje težav:
    • Če uporabljate mobilni telefon in ne morete odpreti spletne strani http://reduxi.local, prekinite povezavo z mobilnimi podatki in se poskusite znova povezati.

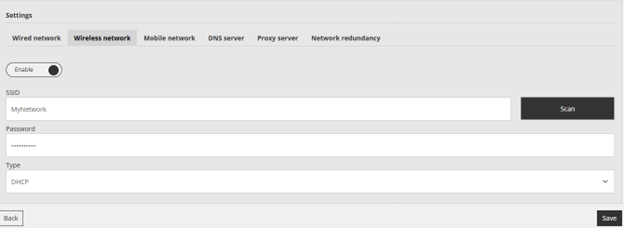

• Nastavite žično ali brezžično omrežje in povežite Reduxi s svojim lokalnim omrežjem (priporočamo, da nastavite statični naslov IP za Reduxi).
  • Nastavite žično omrežje, če za povezavo Reduxi z lokalnim omrežjem uporabljate ethernetni kabel.
  • V kolikor za povezavo Reduxi krmilnika z lokalnim omrežjem uporabljate omrežje WiFi, nastavite brezžično omrežje.

• • Koraki za odpravljanje težav:
    • Če ste napačno vnesli geslo za WiFi, boste morali krmilnik ponastaviti na tovarniške nastavitve (glej spodaj).
    • V operacijskem sistemu Windows računalnik pogosto izgubi povezavo WiFi s krmilnikom Reduxi in se samodejno poveže nazaj v domače omrežje. Redno preverjajte, ali ste še vedno povezani z omrežjem Reduxi in če ne, ponovno vzpostavite WiFi povezavo s krmilnikom.
• Ko je vse konfigurirano, kliknite Save (Shrani), da krmilnik Reduxi povežete z domačim omrežjem. Nato se z mobilnim telefonom ali računalnikom povežite na isto žično ali brezžično omrežje, s katerim ste se pravkar povezali s krmilnikom Reduxi.
• Odprite brskalnik in obiščite http://reduxi.local

  • Koraki za odpravljanje težav:
    • Preverite, ali je krmilnik Reduxi povezan v isto lokalno omrežje kot računalnik/telefon, ki ga uporabljate za konfiguracijo.
    • Če ne morete odpreti http://reduxi.local, lahko poskusite tako, da odprete naslov IP, ki ste ga konfigurirali ali je bil samodejno dodeljen za Reduxi. Naslov IP lahko pridobite z naslednjimi postopkom: Kako najti samodejno dodeljen naslov IP (protokol DHCP) krmilnika Reduxi?
• Prišli boste na prijavno stran krmilnika Reduxi. Za prijavo uporabite privzeto uporabniško ime (admin) in geslo (admin).

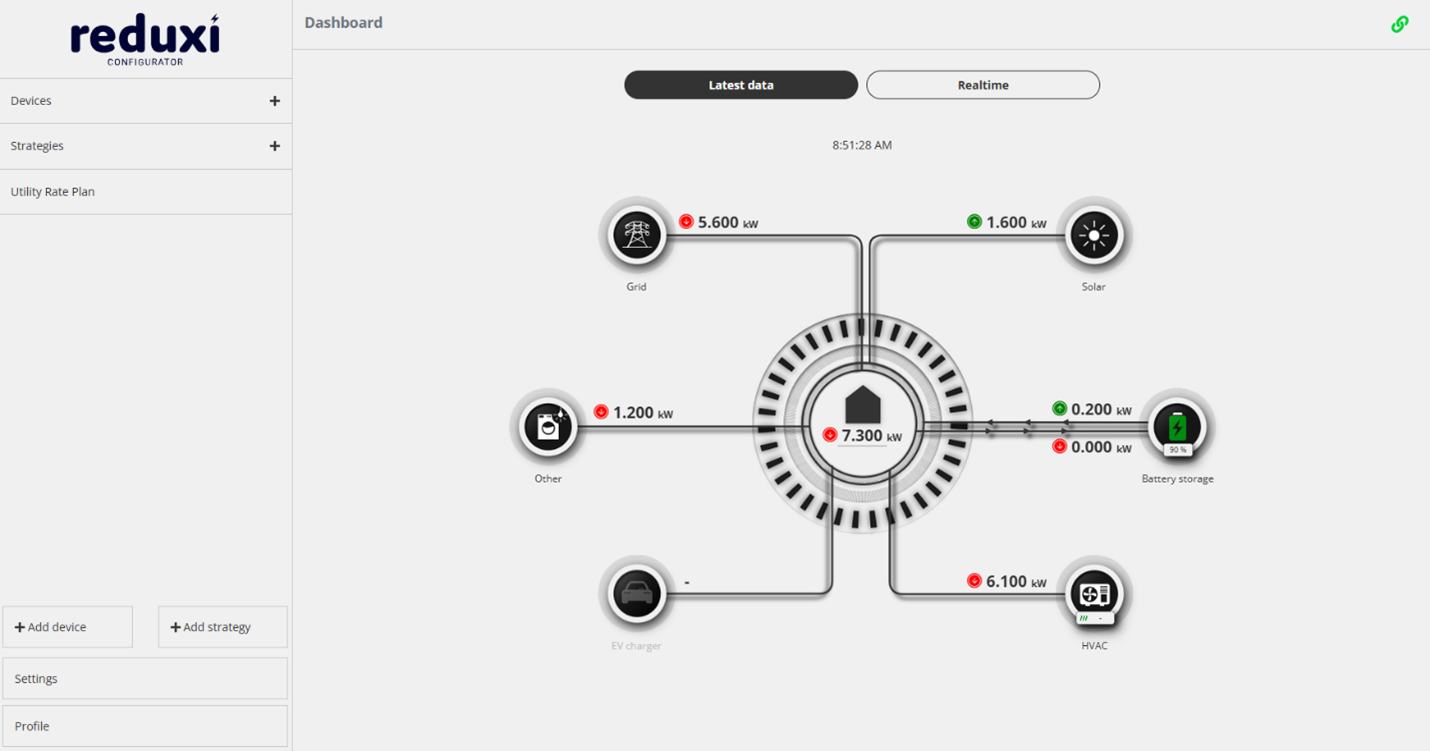

• Zdaj lahko začnete dodajati naprave (pametne števce energije, polnilne postaje, sončne frekvenčnike itd.) v sistem Reduxi. Glejte Konfigurator Reduxi. Če naprave ne najdete, nam napišite zahtevek preko obrazca Pošljite nam zahtevek s podrobnim opisom naprave. Povezali se bomo z vami in vam pomagali pri podpori nove naprave
• Dodajte strategije, s katerimi določite, kako naj naprave delujejo skupaj, da bi prihranili stroške, uravnotežili porabo energije itd. Strategije za krmilnik Reduxi
• Opravljeno! Uspešno ste povezali in konfigurirali rešitev Reduxi. Zdaj se lahko povežete z spletno aplikacijo za najboljšo uporabniško izkušnjo, nadzor upravljanja energije v vašem domu, dostop do analitičnih podatkov itd. Vse iz spletne ali mobilne aplikacije, samo ustvarite račun v oblaku Reduxi Cloud Reduxi Cloud

Reduxi Cloud

Reduxi Cloud je spletna spletna in mobilna aplikacija. Omogoča enostavno spremljanje meritev v realnem času, analitične podatke in nadzor vaše lokalne rešitve Reduxi. Reduxi Cloud prinaša uporabniško izkušnjo na najvišjo raven.

Če želite dostopati do prednosti Reduxi Cloud, ustvarite račun na spletnem mestu https://app.reduxi.eu.

• Po ustvarjanju novega računa in nastavitvi gesla boste morali dodati nov krmilnik Reduxi. Določili boste ime in nato registrirali krmilnik Reduxi s kodo QR na hrbtni strani naprave Reduxi ali z vpisom serijske številke Reduxi, ki jo najdete levo od kod QR.
• S tem ste povezali vaš Reduxi krmilnik z Reduxi Cloud aplikacijo
• Zdaj ste v celoti pripravljeni za upravljanje porabe energije in varčevanje s stroški.



3. SPECIFIKACIJE

3.1. Dimenzije

• Namizno ohišje z možnostjo priklopa na DIN letev IEC/EN 60715 TH35.
• Dimenzije: 150 x 100 x 30 mm.
• Zaščita: <IP20.
• Teža: 230g.



3.2. Tehnični podatki

NAPAJANJE
Napajalna napetost – DC vtič	12 – 24 V DC
Povprečna poraba energije pri 12 V DC	250 mA
Nazivna napetost – PoE	48 V
PoE tip	IEEE 802.3 at tip 1



PINI
Napajanje	2-pinski vtič
Ethernet	RJ45 10/100 Mbps (half / full duplex)
RS485	2x 2-pinski konektor



POVEZLJIVOST
Ethernet	10/100 Mbps
Wi-Fi	IEEE 802.11 a/b/g/n/ac, 2.4/5GHz
RS485	2x 921600 BAUD half duplex



OSTALO
Območje delovne temperature	Od 0°C do +40°C
Območje temperature skladiščenja	Od -10°C do +70°C
Relativna vlažnost med delovanjem	< 95% (ne kondenzira)
Zaščita	< IP20





3.3. Priključni vtiči

3.3.1. Gumb povrnitev na tovarniške nastavitve

S sledečo proceduro lahko Reduxi resetiramo na tovarniško privzete nastavitve.

• Izklopite Reduxi iz električnega omrežja.
• Pritisnite reset tipko z iglo in ne spustite (tipko držite pritisnjeno).
• Priklopite Reduxi v električno omrežje.
• Držite tipko od 30 do 60 sekund, dokler ne začnejo utripati LED lučke.
• Ko začnejo LED lučke utripati, spustite tipko.
• Počakajte 3-5 minut, da se Reduxi ponastavi na tovarniške nastavitve.



3.3.2. Napajanje

Slika 1: Napajalni vtič (označeno s številko 1).

Naprava se lahko napaja z omejenim virom napajanja ali z napajalnikom, ki ustreza standardu PS2 po IEC 62368-1.



3.3.3. Ethernet – RJ45

Slika 2: Ethernet vtič (označeno s številko 2).



Vtič št.	Funkcija	Hitrost prenosa podatkov: 10/100 Mbps. Kategorija: CAT5. Zelena lučka označuje aktivno povezavo. Oranžna lučka označuje pretok podatkov - promet. Samodejna navzkrižna vezava.
1	TX+
2	TX-
3	RX+
4	PoE
5	PoE
6	RX-
7	PoE
8	PoE



3.3.4. RS485 vtiči

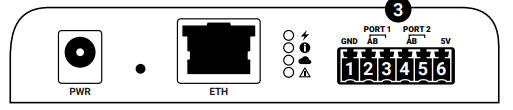

Slika 3: Komunikacijski vtiči RS485 (označeno s številko 3).



GND  A + (port 1)  B – (port 1)

4. A + (port 2)  5. B – (port 2)  6. +5V DC pomožni izhod

• Hitrost prenosa podatkov : 921600 BAUD.
• Half duplex.
• Nivo napetosti: 0 V - 5 V.

Na voljo so tudi dodatni komunikacijski moduli za zunanje naprave. Prosimo kontaktirajte nas za aktualen seznam modulov in cenik.



3.3.5. Indikacijske LED lučke

Prva LED lučka od vrha – Zelena barva: napajanje je aktivno.  Druga LED lučka od vrha – Zelena barva: sistem je aktiven. Zelena barva: sistem je v napaki. Tretja LED lučka od vrha – Zelena barva: mrežna povezava (zelena ne sveti - ni povezave, zelena sveti - povezava OK, zelena utripa - napaka v povezavi. Četrta LED lučka od vrha – rdeča barva utripa - napaka na povezani napravi.



4. SPLOŠNA NAVODILA ZA UPORABO

• Z uporabo sistema Reduxi sprejemate pravilnik zasebnosti in pogoje uporabe
• Preberite in shranite ta navodila za nadaljnjo uporabo. Upoštevajte vsa opozorila in smernice.
• Namestitev: Izdelek postavite na stabilno površino, ki ni izpostavljena vibracijam.
• Pred priklopom na napajanje odstranite vse embalažne materiale.
• Prezračevanje: Prezračevalne reže morajo ostati neovirane; na izdelek ne postavljajte predmetov.
• Vlaga in tekočine: Izdelek zaščitite pred stikom s tekočinami, dežjem ali vlago.
• Čiščenje: Pred čiščenjem vedno izklopite izdelek iz napajanja. Uporabite le mehko, suho krpo; izogibajte se tekočim ali razpršilnim čistilom.
• Odprtine: V odprtine ne vstavljajte predmetov.
• Popravila in spremembe: Ne odpirajte in ne popravljajte izdelka sami, saj bo to razveljavilo garancijo. Popravila naj opravljajo le usposobljeni serviserji.
• Premikanje: Pred premikanjem izklopite izdelek iz napajanja.
• Nalepke: Ohranite vse originalne nalepke in jih ne odstranjujte z izdelka.
• Viri toplote: Izdelka ne nameščajte v bližino virov toplote, kot so radiatorji, grelci ali druge naprave, ki oddajajo toploto.
• Napajalni kabel: Kabel namestite varno, da ne bo oviran ali izpostavljen poškodbam zaradi predmetov, ki bi ga lahko stisnili ali zavili.
• Dodatki: Uporabljajte le dodatke ali opremo, ki jih priporoča proizvajalec.
• Izklop: Izdelek izklopite iz napajanja med nevihtami ali če ga dalj časa ne boste uporabljali.
• Napetostne zahteve: Izdelek priključite le na vtičnico, ki ustreza napetostnim zahtevam, navedenim v teh navodilih.
• Dostop do napajanja: Zagotovite, da je napajalni vhod na napravi vedno dostopen in delujoč.
• Električna obremenitev: Ne preobremenjujte električnih vtičnic, podaljškov ali električnih omaric.

5. IZJAVA O SKLADNOSTI

Amibit s tem izjavlja, da je proizvod Reduxi krmilnik, verzija 1.2 v skladu z Direktivo 2014/53/EU. Celotno besedilo o skladnosti je na voljo na naslednjem spletnem naslovu: tukaj.

6. EU - ODLAGANJE IN RECIKLIRANJE

Simbol opozarja, da je treba izdelek zavreči v skladu z lokalnimi predpisi. Odsluženo napravo odnesite v pristojni center za ločeno zbiranje odpadkov. Z ločenim odlaganjem odpadne naprave pomagate ohranjati naravne vire in zagotavljate trajnostni razvoj okolja.



Proizvajalec

Ime podjetja: AMIBIT d.o.o.

Naslov: Šaleška 2 a, 3320 Velenje

Matična: 6930808000

Davčna številka: SI51315831

E-pošta: info@reduxi.eu

Tel: +386 (0)3 777 01 40



Dokument

Namen: Krmilnik Reduxi - Navodila za uporabo

Verzija: V1.2 11.2022



Avtorstvo

© 2022 AMIBIT d.o.o.

Vse pravice pridržane. Noben del tega dokumenta ne sme biti reproduciran, shranjen v

sistem za shranjevanje in ponovni priklic podatkov ali v katerikoli drugi obliki, elektronski,

elektrostatični, na magnetnem traku, s fotokopiranjem ali drugače brez predhodnega pisnega

dovoljenja AMIBIT d.o.o.
