Novi uporabniški vmesnik je na voljo na tem linku: Reduxi Configurator

1. Uvod

Reduxi konfigurator je mrežni vmesnik namenjen konfiguriranju Reduxi krmilnika (Reduxi Krmilnik).

Reduxi - sistem za nadzor in upravljanje z energijo omogoča meritve in analize porabe električne energije. S posebnimi strategijami, ki jih sistem Reduxi omogoča, boste lahko optimizirali rabo in znižali stroške električne energije.

Reduxi konfigurator prepoznate po preprostem vmesniku na svetlem ozadju.

Za vzpostavitev in delovanje sistema Reduxi je potrebno:

1. Priklopiti krmilnik Reduxi.
2. Povezati se v Reduxi konfigurator preko reduxi.local (glej navodila za Reduxi Krmilnik)
3. Za dodatne funkcionalnosti povezati se v spletno aplikacijo Reduxi.

Ta navodila opisujejo Reduxi konfigurator.

Opomba: Navodila za priklop krmilnika in Navodila za uporabo spletne aplikacije najdete na naši spletni strani support.reduxi.eu.



2. Hitri koraki za povezavo Reduxi krmilnika

Kot je razloženo v priročniku za krmilnik Reduxi, naredite naslednje korake za vzpostavitev povezave s krmilnikom in zagon Reduxi Konfiguratorja:

• Priključite adapter AC-DC na vtič Reduxi DC in ga priključite v električno vtičnico; prva zgornja dioda LED mora biti prižgana - zelena luč.

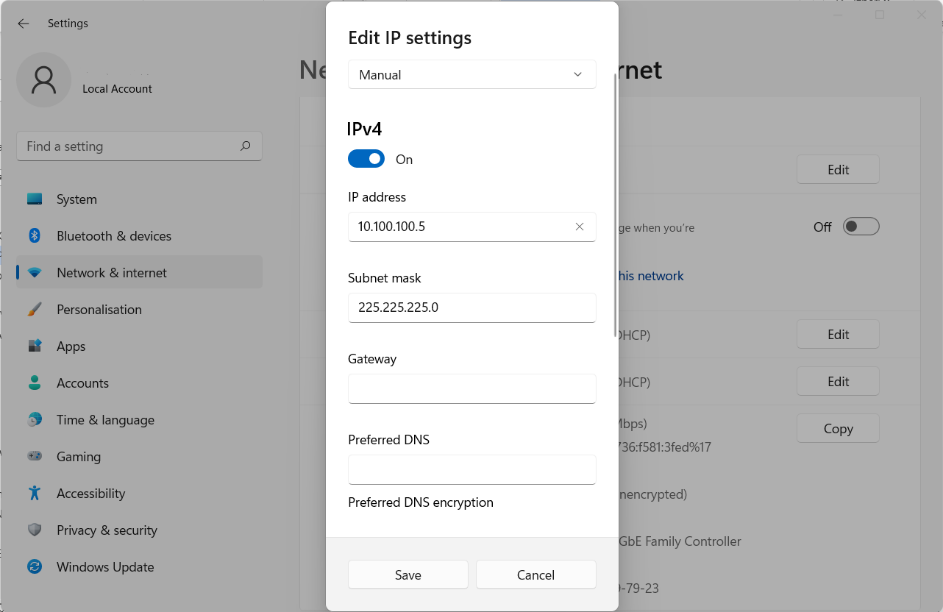

• Nastavite omrežno povezavo
• Odprite brskalnik in pojdite na spletno stran http://reduxi.local.
• Preusmerjeni boste na prijavno stran programa Reduxi Configurator.
• Za prijavo v Reduxi Configurator vnesite tovarniško nastavljeno uporabniško ime in geslo:
  • Uporabniško ime: admin
  • Geslo: admin

Po uspešni prijavi priporočamo, da iz varnostnih razlogov spremenite geslo za uporabniško ime admin. To lahko storite v svojem profilu. Uporabniškega imena admin ne morete spremeniti. Lahko pa ustvarite novega uporabnika z novim uporabniškim imenom.

Opomba: v primeru neuspešne prijave se prikaže sporočilo o napaki. Prepričajte se, da ste vnesli pravilne podatke. Druga možnost je, da izvedete ponastavitev tovarniških nastavitev. Če imate še vedno težave s prijavo, se obrnite na našo podporo: support@reduxi.eu.



3. Prva stran Reduxi Konfiguratorja

Po uspešni prijavi boste preusmerjeni na prvo stran Reduxi Konfiguratorja. Ne glede na to, kje se nahajate znotraj Reduxi Konfiguratorja, do prve strani vedno dostopate s klikom na logotip Reduxi (levo zgoraj).

Na prvi strani imate dostop do:

• nadzorne plošče,
• stranskega menija ("Add device" in "Add strategy", sta dva ključna koraka, ki ju je potreno narediti v konfiguratorju (glej 7. Naprave in 8. Strategije)
• profila,
• nastavitev.

3.1. Nadzorna plošča

Nadzorna plošča omogoča pregled trenutnih meritev za posamezno kategorijo dodanih naprav.

Levo zgoraj je naveden čas zadnje meritve. Desno zgoraj je gumb za prikaz meritev v realnem času.

S klikom na izbrano kategorijo boste preusmerjeni na stran s podrobnimi podatki za napravo, ki je bila prva dodana v tej kategoriji. Npr. klik na kategorijo Sončna elektrarna vas preusmeri na prvo napravo, ki ste jo dodali v kategorijo sončne elektrarne.



3.2. Stranski meni

Prva stran/stranski meni

V stranskem (levem) meniju dostopate do:

• pregleda meritev naprav,
• pregleda strategij,
• dodajanja naprav,
• dodajanja strategij,
• nastavitve.
• profila.



4. Profil

Do modula Profil dostopate v strankem meniju (levo spodaj). V profilu si lahko urejate ime in priimek ter geslo. Uporabniškega imena ne morete več spreminjati, ko ga enkrat ustvarite.

V modulu Profil lahko dostopate tudi to politike zasebnosti.

pomba: Profil omogoča urejanje trenutnega uporabnika. Za dodajanje in urejanje ostalih uporabnikov pojdite na modul  Uporabniki.



5. Nastavitve

Do modula Nastavitve dostopate s klikom na Nastavitve v stranskem (levem) meniju. Modul Nastavitve vam omogoča urejanje nastavitev:

• uporabnikov,
• naprav,
• strategij,
• sistema.



6. Uporabniki

Nastavitve/Uporabniki

Modul Uporabniki omogoča celoten pregled nad vsemi uporabniki, ki so bili dodani v Reduxi Konfigurator. Do modula Uporabnik dostopate s klikom na:

• nastavitve,
• uporabniki.

Modul omogoča:

• dodajanje uporabnikov,
• pregled in urejanje uporabnikov,
• brisanje uporabnikov.



6.1. Dodajanje novih uporabnikov

Nastavitve/Uporabnik

Če želite dodati novega uporabnika, kliknite na gumb Nov uporabnik. Prikaže se obrazec za ustvarjanje novega uporabnika. Izpolnite zahtevana polja in shranite novega uporabnika.

Opomba: V Reduxi konfiguratorju ni možno dodeljevati različnih vlog uporabnikom. Vsak dodani uporabnik ima polne pravice dostopa do Reduxi konfiguratorja. Različne vloge lahko uporabniku dodelite v spletni aplikaciji Reduxi. Za dostop do spletne aplikacije se morate povezati v Oblak (Cloud). Navodila za dostop do spletne aplikacije najdete na naši spletni strani: www.reduxi.eu/baza_znanja.



6.2. Pregled in urejanje uporabnikov

Nastavitve/Uporabniki

V modulu Uporabniki boste imeli pregled nad vsemi dodanimi uporabniki.

Za urejanje uporabnika kliknite na ikono »pisalo«, ki se nahaja skrajno desno v vrstici izbranega uporabnika. Odpre se vam enak obrazec kot pri dodajanju novega uporabnika.

Opomba: Ko je enkrat ustvarjeno uporabniško ime, tega več ne morete spreminjati. Lahko pa urejate ostala polja, ki so v obrazcu.



6.3. Brisanje uporabnikov

Nastavitve/Uporabniki

V modulu Uporabniki lahko uporabnike izbrišete. Za izbris kliknite na ikono »koš«, ki se nahaja skrajno desno v vrstici izbrane naprave. Vedno morate imeti vsaj enega aktivnega uporabnika.

Opomba: V kolikor želite izbrisati zadnjega aktivnega uporabnika, vam tega sistem ne bo dovolil.  Prejeli boste obvestilo o napaki.



7. Naprave

Na nadzorni plošči na prvi strani imate celoten pregled nad meritvami, ki jih krmilnik Reduxi pridobi iz posameznih naprav. Med drugimi krmilnik Reduxi beleži naslednje meritve električne energije:

• poraba/proizvodnja energije,
• tokovi po posameznih fazah,
• napetosti po posameznih fazah,
• drugo.



7.1. Dodajanje naprav

Če želite dodati novo napravo, kliknite gumb Dodaj napravo (levi meni spodaj). Odpre se vam čarovnik za dodajanje naprav.

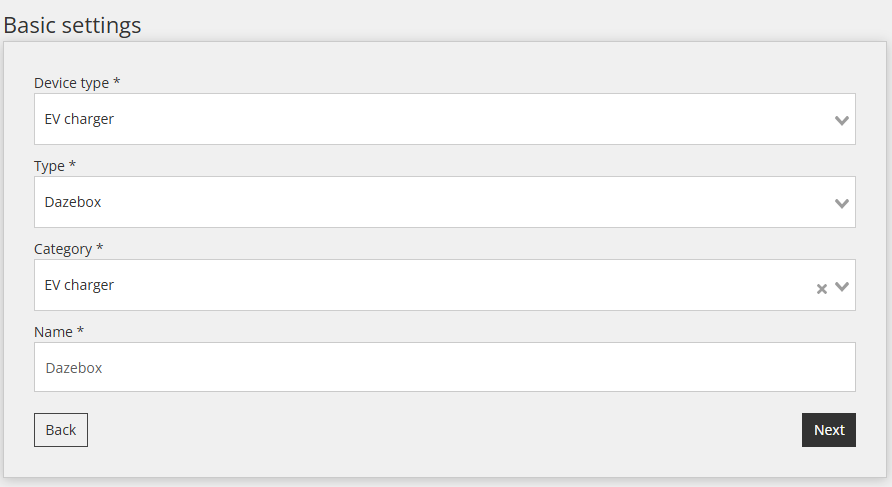

7.1.1. Korak 1: Osnovne nastavitve

Tip naprave:

Izbirate lahko med sledečimi kategorijami:

• baterijski hranilnik,
• avto polnilnica,
• emulator,
• električni števec,
• HVAC (ogrevanje, ventilacija in klimatske naprave)
• hibridni inverter
• sončna elektrarna,
• drugo.



Tip:

V polju Tip se prikaže seznam naprav, s katerimi lahko krmilnik Reduxi komunicira. Seznam naprav lahko najdete na naši spletni strani Podprte naprave.

Opomba: Naprave HVAC (toplotne črpalke) se večinoma krmilijo s kontakti SG ready. V tem primeru je treba uporabiti namenski pretvornik, imenovan Reduxi Gateway. V spustnem vmesniku namesto določene vrste (modela) kot vrsto vnesite samo „Reduxi meter“. Za konfiguracijo naprave upoštevajte navodila proizvajalca ali informacije, ki so na voljo na spletnem mestu support.reduxi.eu za konkretno napravo.

Opomba: Polnilne postaje za električna vozila včasih podpirajo standard OCPP. V tem primeru posebne vrste (modela) naprave ni treba navesti. Izberite vrsto „OCPP...“, če želite upravljati z OCPP združljivo polnilno napravo za EV. Za druge nastavitve preverite dokumentacijo proizvajalca ali pomoč na spletni strani support.reduxi.eu za določeno napravo.

Opomba: Če naprave ne najdete, lahko poskusite posodobiti krmilnik Reduxi na najnovejšo različico. Glejte poglavje 9.8. Posodobitev.

Opomba: Če na seznamu ne najdete naprave, ki jo želite dodati v sistem Reduxi, boste potrebovali pretvornik. Za več informacij se obrnite na našo podporo: support@reduxi.eu.



Kategorija:

Običajno je izbrana kategorija enaka tipu naprave. V nekaterih primerih pa želimo določiti drugo kategorijo.

Izbrana kategorija ne določa delovanja naprave. Namen parametra Kategorija je združevanje (agregiranje) podatkov za prikaze meritev. Bodite pozorni na izbiro prave kategorije za izbrano napravo. Če izberete napačno kategorijo, bodo podatki nepravilno združeni.



Ime

V polje vpišite poljubno ime naprave.

7.1.2. Korak 2: Komunikacijski kanal in Konfiguracija naprave

Sekcija Komunikacijski kanal omogoča nastavitve načina komunikacije krmilnika Reduxi z napravo. Polja so že vnaprej izpolnjena glede na izbran tip naprave. Komunikacija med napravami in krmilnikom lahko poteka preko:

• TCP/IP,
• lokalnega serijskega porta RS-485 (serijska komunikacija),
• Reduxi gateway,
• UDP

Razdelek Konfiguracija naprave je različen za različne vrste naprav. Tu vnesete posebne informacije, ki jih potrebujete za vsako posamezno napravo. Ta polja so lahko že vnaprej izpolnjena, kar je odvisno od vrste naprave. V večini primerov lahko te informacije najdete v navodilih proizvajalca za napravo, ki jo želite dodati. Dodatna pomoč je na voljo na naslovu Podprte naprave.

Ko ste pravilno nastavili vse parametre, kliknite gumb „Test komunikacije“, da preverite povezavo med krmilnikom Reduxi in napravo.

7.1.3. Korak 3: Napredne nastavitve

Teh polj ni potrebno izpolnjevati. Namenjena so uporabnikom, ki izrecno potrebujejo napredne nastavitve.

7.1.4 Preizkus komunikacije

Po konfiguraciji naprave, lahko z gumbom Test communication (Preizkus komunikacije) preverite, ali komunikacija deluje.

Odziv je mogoče razvrstiti v dva komunikacijska odziva:

Primer 1: komunikacija deluje pravilno

Primer 2: Komunikacija ne deluje pravilno

Če komunikacija ne deluje, preverite predhodno določene nastavitve, morda pa boste morali napravo (npr. inverter) konfigurirati tudi za komunikacijo prek izbranega vmesnika.



7.2. Urejanje nastavitev in brisanje naprav

Nastavitve/Naprave

Do urejanja nastavitev in brisanja naprav dostopate tako, da kliknete:

1. Nastavitve (stranski meni).
2. Naprave.

Tukaj lahko urejate posamezne nastavitve za izbrano napravo ali napravo izbrišete.



Urejanje naprave

Za urejanje nastavitev posamezne naprave kliknite na ikono »pisalo«, ki se nahaja skrajno desno v vrstici izbrane naprave. Odprejo se obrazci. Obrazci so izpolnjeni s podatki, ki ste jih vnesli pri dodajanju naprave.

Opomba: Tipa naprave ne morete urejati. Tip naprave ostane takšen, kot je bil nastavljen pri dodajanju naprave.

V obrazcu Osnovna konfiguracija lahko še določite parametra Lokacija in Smer energije.

Lokacija

Lahko izberete:

• Glavni števec.
• Drug števec.
• Brez.

Parameter Drug števec vpliva na združevanje (agregacijo) podatkov in izračun končnega seštevka posameznih meritev. Ta parameter prepreči, da se seštevajo meritve glavnega števca in drugega števca pod skupno porabo. Primer:

Glavni števec meri porabo elektrike celotne hiše. V hiši imate garažo. Z drugim števcem merite, koliko električne energije porabi garaža. Ker je garaža del hiše, je poraba elektrike v garaži že všteta v meritve glavnega števca. Za garažo izberete Drug števec in s tem preprečite, da se meritve drugega števca prištevajo h glavnem števcu in posledično napačnemu izračunu.

Opomba: Parameter Brez izberete za naprave, ki ne vplivajo na proizvodnjo ali porabo energije. To velja npr. za toplotni senzor, ki je dodan pod napravami in ima vlogo pri nastavljanju strategij.



Smer energije

Pri parametru Smer energije lahko izberete:

• Poraba.
• Proizvodnja.
• Poraba in proizvodnja.
• Brez.

Smer energije je odvisna od funkcije posamezne naprave. Npr. Poraba izberete za tiste naprave, ki porabljajo energijo.

Opomba: Parameter Brez izberete za naprave, ki ne vplivajo na proizvodnjo ali porabo energije. To velja npr. za toplotni senzor, ki je dodan pod napravami in ima vlogo pri nastavljanju strategij.

V obrazcu Napredna konfiguracija so določena polja že vnaprej izpolnjena. Vnaprej izpolnjena polja v večini primerov zagotavljajo normalno komunikacijo med krmilnikom Reduxi in povezano napravo. Ostalih polj ni potrebno izpolnjevati. Namenjena so uporabnikom, ki izrecno potrebujejo napredne nastavitve.



Brisanje naprave

Za brisanje posamezne naprave kliknite na ikono »koš«, ki se nahaja skrajno desno v vrstici izbrane naprave.

Opomba: Ko izbrišete posamezno napravo, se izbrišejo tudi vsi podatki za to napravo. Podatkov ni več možno obnoviti.



7.3. Pregled meritev naprav

Do pregleda meritev naprav dostopate na prvi strani Reduxi konfiguratorja (levi meni).

V stranskem meniju na prvi strani kliknite:

• Naprave.
• Želeno napravo, za katero želite podroben vpogled v meritve.

Za vsako napravo si lahko ogledate:

• Zadnje meritve.
• Analize.
• Arhiv.



7.3.1. Zadnje meritve

Zavihek Zadnje meritve je namenjen pregledu zadnjih zabeleženih meritev za izbrano napravo. Meritve so pridobljene iz posamezne naprave in shranjene v krmilnik Reduxi.

Lahko si nastavite časovni interval osveževanja podatkov (desno zgoraj).

Ta točka je namenjena uporabniku, da še zadnjič preveri, ali naprava in povezava delujeta pravilno.

Ko je naprava uspešno dodana prek konfiguratorja, jo je mogoče spremljati in nadzorovati prek aplikacije Reduxi cloud.

V meniju zadnjih meritev lahko preklopimo v ročni način upravljanja. Več o tem poglejte v 7.4 Ročno upravljanje z napravo

7.3.2. Analiza

Pod zavihkom Analiza si lahko za izbrano napravo ogledate podatke glede za pretekle meritve. Podatki so ponazorjeni v grafični obliki. Zgoraj levo si lahko izberete časovno obdobje, za katerega želite prikaz podatkov.

Na posameznem grafu lahko s klikom na gumbe pod grafom filtrirate prikaze različnih podatkov.

Opomba: Podatki so v krmilniku Reduxi shranjeni 1 leto. V primeru, da je krmilnik Reduxi izklopljen zaradi izpada elektrike ali drugih težav, meritev v tem času ne bo beležil. Prav tako podatkov med izpadom krmilnik ne more pridobiti iz naprave za nazaj. Čas izpada krmilnika bo zabeležen na grafu.

7.3.3. Arhiv

Pod zavihkom Arhiv so shranjeni vsi pretekli podatki za izbrano napravo, ki jih je zabeležil krmilnik Reduxi. Arhiv omogoča tabelarični prikaz podatkov in izvoz podatkov v CSV obliki.

Opomba: V zavihku Arhiv so podatki na voljo dokler ne izbrišete izbrano napravo iz Reduxi konfiguratorja.

7.4 Ročno upravljanje z napravo

Po privzetem načinu je regulirana naprava avtomatsko krmiljena po strategiji (Auto tip upravljanja). Na tem zaslonu pa je možno tudi ročno upravljanje.

Slika spodaj prikazuje primer SG ready kompatibilne toplotne črpalke:

In hibridni inverter:

Pri testiranju upoštevajte, da mora biti tudi sama naprava ustrezno konfigurirana za sprejemanje navodil iz zunanje naprave.

Pozor, naprave HVAC imajo zelo počasen odziv (približno 15 min), zato se morda ne bodo takoj odzvale na želeno nastavljeno vrednost.



Glede na izbiro v oknu "Tip upravljanja", lahko uporabnik izbere med avtomatskim ali ročnim načinom.

Tipa upravljanja:

• Avtomatski: V avtomatskem načinu so vse limite moči (poraba in proizvodnja na omrežju) za inverter neposredno pridobljeni iz uporabniško določene strategije. Če želite izvedeti, kako se pravilno nastaviti strategije, lahko do informacij dostopte na naslovu: Kako pravilno nastaviti strategije.
• Ročni način: V ročnem načinu so so vse limite moči (poraba in proizvodnja na omrežju) za inverter neposredno nastavljene s strani uporabnika. Ko uporabnik izbere ročni način, se dodato na voljo štiri možnosti upravljanja (ang.: Max. production, Self-consumption, Max. consumption, Peak shaving).

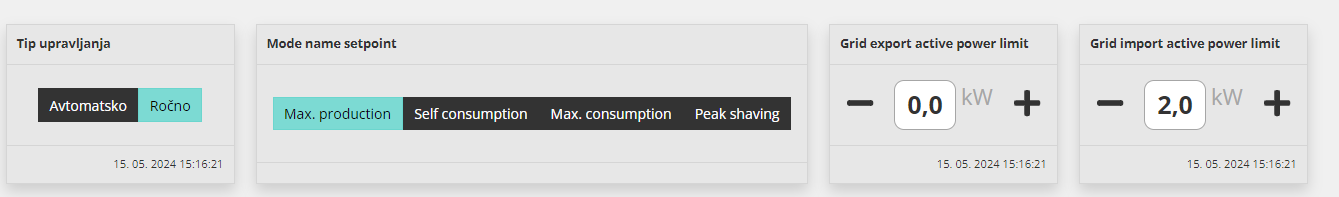

7.4.1 Maksimalna proizvodnja (Max. production)

Maksimalna proizvodnja je namenjena situacijam, ko se uporabnik odloči stremeti k čim večji oddaji energije v omrežje iz sončne elektrarne ali iz hranilnika energije.

Vendar sta limiti moči prejema in oddaje, omejeni z nastavitvami dveh parametrov v desnih karticah z poimenovanjem ang: "Grid Export/Import active power limits".



1. Primer je, ko ni dovolj proizvodnje sončne elektrarne:

• Če je proizvodnja sončne elektrarne manjša od limte ang.: "Grid export active power limit"
• in
• SOC hranilnik je nad minimalnim SOC

potem se bo hranilnik praznil, da se doseže limito ang.: "Grid export active power limit".

2. Primer je, ko je na voljo dovolj proizvodnje sončne elektrarne:

• Proizvodnja sončne elektrarne pokriva porabo stavbe
• in
• proizvodnja sončne elektrarne presega limito ang.: "Grid export active power limit"
• in
• SOC hranilnika je pod maksimalnim SOC

potem se bo hranilnik polnil s presežno močjo, dokler hranilnik ne doseže maksimalnega SOC.

Ko hranilnik dosežej maksimalni SOC, bo proizvodnja sončne elektrarne omejena, da ne bo presegla limite ang.: "Grid export active power limit".

Po koncu dneva proizvodnje sončne elektrarne se znova uporabi prvi primer.

Prosimo, upoštevajte: Ko je v Reduxi krmilniki izbran način ang.: "Max production", faze na dovodu morda ne bodo enakomerno obremenjene, tj. izvoz moči se razlikuje glede na fazo. To se zgodi, ko so na lokaciji (objektu) na voljo presežki energije in način delovanja v hibridnem inverterju izbrana funkcija delovanja ang.: "Sell-first".

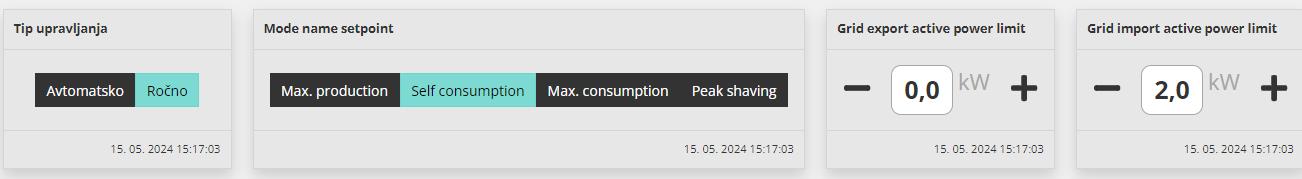

7.4.2 Samooskrba (Self-consumption)

Samooskrba je namenjena situacijam, ko uporabnik želi uravnotežiti izvoz in uvoz energije, tako da je neto vsota med njima enaka nič. Reduxi krmilnik spremlja neto, izračuna razliko med njima in se odoloča med višanjem in nižanjem prevzema/oddaje energije.

Pri tem sta moči prejema in oddaje, omejeni z nastavitvami dveh parametrov v desnih karticah s poimenovanjem ang: "Grid Export/Import active power limits".



1. Primer je, ko ni dovolj proizvodnje sončne elektrarne:

• Proizvodnja sončne elektrarne je enaka 0
• ali
• proizvodnja sončne elektrarne je manjša od porabe stavbe
• in
• SOC hranilnik je nad minimalnim SOC

potem se bo hranilnik praznil, da je dosežena ničelna vrednost na omrežju. Reduxi krmilnik bo praznil hranilnik, dokler ni dosežen minimalni SOC hanilnika.

2. Primer je, ko je na voljo dovolj proizvodnje sončne elektrarne:

• Proizvodnja sončne elektrarne pokriva porabo stavbe
• in
• proizvodnja sončne elektrarne je večja od ang.: "Grid export active power limit"
• in
• SOC hranilnika je pod maksimalnim SOC

potem se bodo hranilnik polnil s presežno močjo, dokler hranilnik ne dosežejo maksimalnega SOC.

Ko hranilnik doseže maksimalni SOC, bo proizvodnja sončne elektrarne omejena, da ne preseže ang.: "Grid export active power limit"..

Po koncu dneva proizvodnje sončne elektrarne se znova uporabi prvi primer.

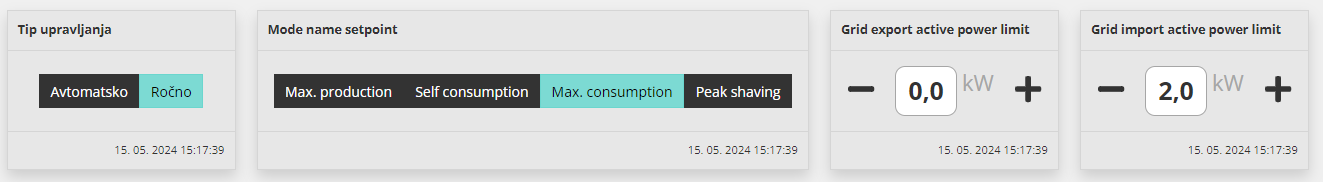

7.4.3 Maksimalna poraba (Maximum consumption)

Največja poraba je namenjena situacijam, ko se uporabnik odloči stremeti proti čim večjem prevzemu električne energije iz omrežja. Ta način je običajno uporabljen v kombinaciji s polnilno postajo za električna vozila in hranilnikom elektične energije. S tem si uporabnik omogoči povečanje moči na zahtevo.

Pri tem sta moči prejema in oddaje, omejeni z nastavitvami dveh parametrov v desnih karticah s poimenovanjem ang: "Grid Export/Import active power limits".

1. Primer, ko je poraba stavbe manjša od ang.: "Grid import active power limit":

• Poraba stavbe je manjša od ang.: "Grid import active power limit"
• ali
• SOC hranilnika je pod maksimalnim SOC
• ali
• električno vozilo (EV) je priključeno na polnilno postajo, vendar se ne polni.

potem se bosta hranilnik in EV pričela polniti, da se doseže ang.: "Grid import active power limit", dokler ni dosežen maksimalni SOC baterije in maksimalni SOC baterije EV.

2. Primer, ko imamo proizvodnjo sončne elektrarne:

• Proizvodnja sončne elektrarne je večja od 0
• ali
• poraba stavbe je manjša od ang.: "Grid import active power limit"
• ali
• SOC hranilnika je so pod maksimalnim SOC
• ali
• električno vozilo (EV) je priključeno na polnilno postajo, vendar se ne polni

potem se bo vsa energija, proizvedena s sončno elektrarno, najprej porabila bodisi za poljnenje EV bodisi za shranjevanje v bateriji. Ko dosežemo maksimalni SOC za hranilnik in EV vozilo, se bo energija oddajala v omrežje, vendar do ang.: "Grid export active power limit". Hranilnik se ne bodo praznil, dokler poraba stavbe ne bo večja od proizvodnje sončne elektrarne.

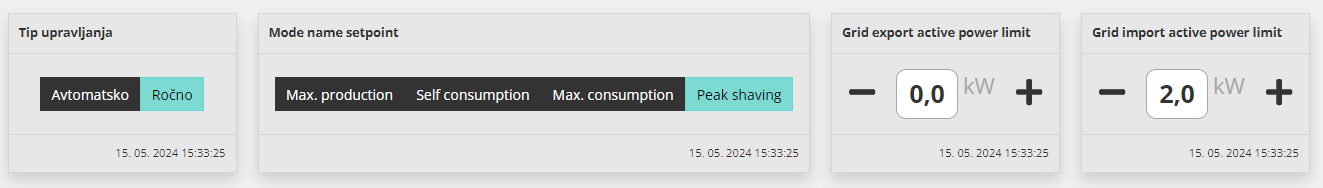

7.4.4 Rezanje konic (Peak shaving)

Rezanje konic je namenjeno situacijam, ko uporabnik stremi k omejitvi ang.: "Grid import active power limit" šele ko je limita dosežena in ne stremi k doseganju limite.

Pri tem sta moči prejema in oddaje, omejeni z nastavitvami dveh parametrov v desnih karticah s poimenovanjem ang: "Grid Export/Import active power limits".

1.Primer: Poraba stavbe je manjša od ang.: "Grid import active power limit":

• Proizvodnja sončne elektrarne je enaka 0
• ali
• Poraba stavbe je večja od ang.: "Grid import active power limit"
• in
• EV se polni
• in
• SOC hranilnika je nad minimalnim SOC

Potem se hranilnik začel praznti, da bi pokril moč za polnjenje EV-ja, da se ang.: "Grid import active power limit" ne preseže.

Če je SOC hranilnika na minimalni vrednsoti, se bo moč polnilca EV zmanjšala, da se ang.: "Grid import active power limit" ne preseže..

Hranilnik se bo polnil močjo, ki je na vlojo do ang.: "Grid import active power limit", oziroma bo na voljo tudi presežek iz sončne elektrarne.



8. Strategije

Strategije omogočajo regulacijo posameznih naprav glede na meritve, ki jih beleži krmilnik Reduxi. S strategijami lahko v Reduxi konfiguratorju omejite porabo posameznih naprav ali skupin naprav. Porabo omejite tako, da določite vrednosti, ki jih naprave ne smejo presegati. Na voljo so različne strategije, s katerimi lahko optimizirate rabo energije. S prioritetami lahko določite hierarhijo strategij.

Za dodajanje in upravljanje strategij si oglejte poseben članek na to temo: Strategije Reduxi sistema

Strategije so avtomatski način vodenja naprav, kot nasprotje ročnega vodenja, ki smo ga opisali v poglavju 7.4 Ročno upravljanje z napravo

9. Sistem

Do podatkov o sistemu in sistemskih nastavitev dostopate tako, da kliknete:

1. Nastavitve (stranski meni),
2. Sistem.



9.1. Identifikator

Identifikator vam pokaže sistemske podatke. Namenjeni so za identifikacijo Reduxi konfiguratorja in krmilnika Reduxi. Ta meni določa tudi UnitID (ki predstavlja ID krmilnika Reduxi). Ta informacija je zelo pomembna pri reševanju težav.

Opomba: Podatki so vnaprej izpolnjeni in jih ni možno urejati ali brisati.



9.2. Omrežje

Nastavitve/Omrežje

V modulu Omrežje je prikazan način povezave krmilnika Reduxi v omrežje. Modul omogoča konfiguracijo krmilnika Reduxi glede na vaša interna IT mrežna pravila. Tukaj lahko izberete način povezave ali nastavite način komunikacije (Proxy).

Reduxi podpira povezovanje v omrežje preko:

• žične povezave (LAN),
• brezžične povezave (Wi-Fi).



Žična (LAN) in brezžična povezava (Wi-Fi)

Če je krmilnik Reduxi v omrežje povezan preko žične povezave (LAN), pod zavihkom Žična povezava dostopate do podatkov o tej povezavi.

Pod zavihkom Brezžična povezava lahko krmilnik Reduxi povežete v omrežje preko brezžične povezave (Wi-Fi). Želeno brezžično omrežje poiščete s klikom na gumb Skeniraj. Izberite želeno brezžično povezavo in vpišite geslo, če je to potrebno.

Opomba: Tako pri žični kot tudi brezžični povezavi lahko krmilniku dodelite statični ali dinamični IP naslov.

Nadomestni strežnik (Proxy)

Če vaše okolje zahteva strežnik Proxy, lahko v zavihku Nadomestni strežnik konfigurirate nastavitve za strežnik Proxy.



9.3. Open VPN

Nastavitve/Open VPN

Open VPN je namenjen podpori na daljavo.

Če želite oddaljeno pomoč naše podporne ekipe, je potrebno:

1. Krmilnik Reduxi povezati na internetno omrežje.
2. Urediti je potrebno pravila na požarnem zidu za IP 193.9.21.21 in TCP port 2002.
3. Vpisati konfiguracijsko datoteko v Open VPN konfiguracijsko polje; za Open VPN konfiguracijsko datoteko pošljite zahtevo na našo podporo: support@reduxi.eu.

Če Open VPN povezava deluje, se prikaže IP naslov. IP naslov pošljite na našo podporo. S pomočjo poslanega IP naslova lahko preko Open VPN povezave naša podpora dostopa do krmilnika Reduxi.

Če želite onemogočiti oddaljeni dostop preko Open VPN povezave, zaprite požarni zid ali odstranite Open VPN konfiguracijsko datoteko in tako onemogočite zunanji dostop.
Opomba: Če Open VPN povezava ne deluje, se bo izpisala napaka. Za pomoč se obrnite na našo podporo: support@reduxi.eu.



9.4. Konektor

Nastavitve/Konektor

Modul Konektor omogoča, da se podatki iz spletnega krmilnika pošiljajo:

• preko Oblaka (»Cloud«) v našo spletno aplikacijo Reduxi,
• v MQTT – posredni strežnik za podatke; podatke se lahko pošlje v drugo aplikacijo ali podatkovno bazo.

Nastavitve/Konektor/Oblak

Če želite svoj krmilnik Reduxi videti v spletni aplikaciji Reduxi, potem ga lahko tukaj povežete v oblak. Spletna aplikacija Reduxi omogoča pregled nad meritvami kjerkoli. Navodila za uporabo Spletne aplikacije Reduxi najdete na naši spletni strani support@reduxi.eu.

Nastavitve/Konektor/MQTT

Za MQTT povezavo potrebujete dostopne podatke do MQTT strežnika. Dostop do MQTT strežnika je možen preko certifikata ali avtentikacijskih podatkov. Tukaj lahko definirate, v kakšni obliki se pošiljajo podatki na MQTT posrednik.

Na MQTT strežniku je glede na konfiguracijo potrebno dovoliti dostop krmilniku Reduxi preko izbranega načina povezave.

Več informacij glede MQTT je na voljo na Primer kako povezati Reduxi Konfigurator z MQTT strežnikom? in Reduxi Controller - MQTT API

9.5. Konfiguracija

Nastavitve/Konfiguracija/Varnostna kopija

Modul varnostna kopija omogoča izvoz vseh nastavitev v Reduxi izvorno konfiguracijsko datoteko.

Nastavitve/Konfiguracija/Obnovitev

Modul obnovitev omogoča uvoz vseh nastavitev iz izvorne konfiguracijske datoteke v Reduxi Konfigurator.

Pri uvozu konfiguracije lahko izberemo tip konfiguracije, ki jih želimo obnoviti (Povezava z oblakom, Povezava z MQTT, Omrežje, Open VPN).

Opomba: WOb uvozu izvorne konfiguracijske datoteke v Reduxi Konfigurator, bodo vsi podatki na Reduxi Kmrnilniku izbrisani in jih ni mogoče pridobiti nazaj.

9.6. Sistemski operater distribucijskega omrežja

9.7. Čas

Modul Čas nam omogoča vnos časovnega pasu in časovnega strežnika, preko katerega Sistem Reduxi posodablja čas.

Če imate vpisan veljaven NTP strežnik in ima krmilnik Reduxi dostop do internetnega omrežja, se bosta na določen časovni interval datum in čas posodobila glede na pridobljene podatke s strani NTP strežnika.

Opomba:  Če NTP strežnik ni nastavljen, krmilnik Reduxi nima dostopa do internetnega omrežja ali NTP strežnik ni dosegljiv, lahko datum in čas nastavite ročno.



9.8. Posodobitev

Nastavitve/Popravek

Modul Popravek omogoča posodabljanje Reduxi konfiguratorja. Posodobitve so lahko avtomatske (priporočena nastavitev s stabilno verzijo) ali pa ročne, ki jih izvaja naša podporna ekipa preko oddaljene pomoči (Open VPN).

Opomba:  Pri posodobitvi se podatki, ki so naloženi na krmilniku Reduxi, ne izgubijo. Podatki ostanejo na krmilniku.



9.9. Ponovni zagon

Nastavitve/Ponovni zagon

Z modulom Ponovni zagon lahko ponovno zaženete krmilnik Reduxi. Ponovni zagon lahko v nekaterih primerih odpravi določene težave. Med ponovnim zagonom krmilnik Reduxi ne bo dosegljiv in ne bo beležil meritve.

Opomba: Če se Reduxi konfigurator ne zažene ponovno, je najverjetnejša težava na krmilniku Reduxi. Preverite LED lučke na zadnji strani krmilnika in se za odpravo težave obrnite na našo podporo: support@reduxi.eu. Pomen LED lučk je na voljo na Reduxi Krmilnik



9.10. Tovarniška ponastavitev

Nastavitve/Tovarniška ponastavitev

Modul Tovarniška ponastavitev omogoča ponastavitev krmilnika Reduxi na tovarniške nastavitve (»Reset«). Ponastavitev je namenjena izbrisu vseh podatkov in ponastavitvi krmilnika Reduxi.

Če kliknete na tovarniško ponastavitev, se vam odpreta dva okna:

1. Označite, da se strinjate, da bodo vsi podatki izgubljeni.
2. Potrdite ponastavitev krmilnika na tovarniške nastavitve.

Med ponastavljanjem nastavitev na tovarniške nastavitve krmilnik Reduxi ne bo dosegljiv in ne bo beležil meritve.

Opomba: Če boste krmilnik Reduxi ponastavili na tovarniške nastavitve, bodo vsi podatki izbrisani in jih ne bo več možno obnoviti.



9.11. Orodja

Ta meni vsebuje nekaj osnovnih orodij za diagnosticiranje težav.



10. Tovarniško privzeti virtualni IP naslova krmilnika

Če ste se za povezavo na krmilnik odločili uporabiti tovarniško privzeti IP naslov, potem morate najprej vašemu računalniku dodeliti statični IP naslov in fizično preko UTP kabla povezati Reduxi Krmilnik in vaš računalnik.

Tovarniško privzeti IP naslov krmilnika:

• 10.100.100.50

Statični IP naslov vašega računalnika: 10.100.100.X (namesto X vpišite katerokoli številko od 2 do 253, npr. 10.100.100.5 razen 50, ki je že dodeljena krmilniku)





Ko ste vašemu računalniku uspešno dodelili statični IP naslov, lahko tovarniško privzeti IP naslov krmilnika vpišete v brskalnik. Brskalnik vas preusmeri na stran za prijavo v Reduxi Konfigurator.

Opomba: Tovarniško privzeti IP naslov služi povezavi, ki je vedno na voljo, ne glede na nastavitve Krmilnika Reduxi.
