Na objektu imamo 6 avto polnilnic, sončno elektrarno in baterijo. Naš cilj je, da naša konična moč nikoli ne preseže 60kw - posledično zmanjšanje stroškov, hkrati pa želimo, da je tok vedno manjši od 140A na posamezni fazi, saj želimo zaščiti varovalke pred izpadom - začasno prekinitvijo.

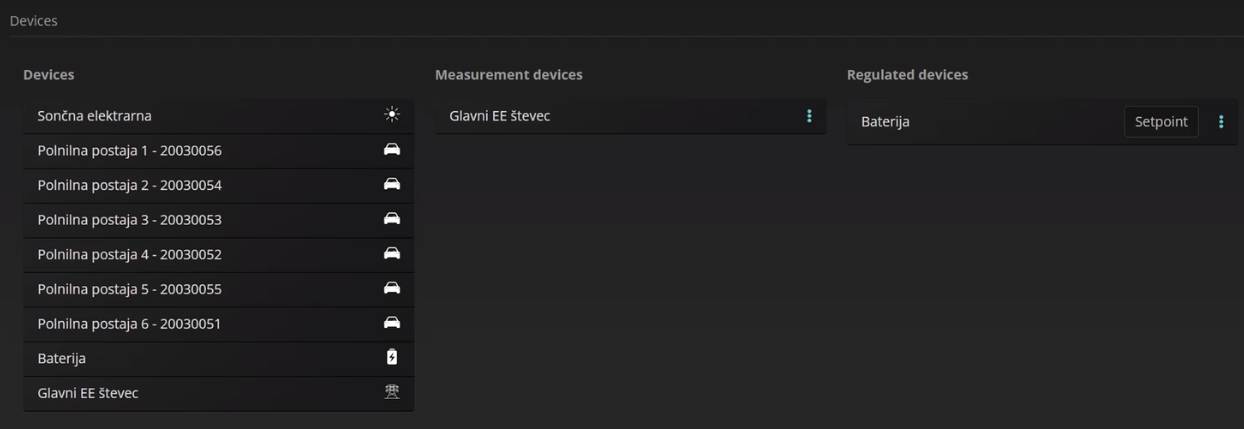

Naš glavni števec uporabimo za meritve na podlagi katerih bo naša strategija delovala. Na podlagi meritev bomo omejili moč avto polnilnicam, ko se začnemo približevati 58kw. Zakaj 58kw? Nikoli nočemo, da preseže 60kw, zato mi držimo z določeno varnostno razdaljo pod 58kw. Npr., če vklopimo določeno napravo, se zna zgoditi, da bo za nekaj sekund skupna poraba presegla 60kw, preden bodo strategije ponovno regulirale določene naprave in poskrbele, da se bo skupna moč zmanjšala na 60kw. Drug primer je npr. slaba komunikacija do avto polnilnice, kjer bi trajalo npr. dolgih 30 sekund, da bi avto polnilnice začele zmanjševati moč in bi skupna moč padla pod 60kw. Zato imamo tukaj varnostni pas.

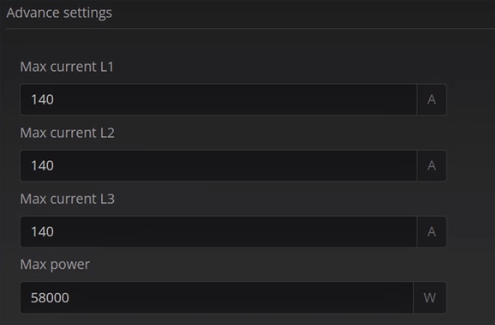

V nastavitvah določimo maksimalni tok 140A na vsaki posamezni fazi in maksimalno moč 58kw.

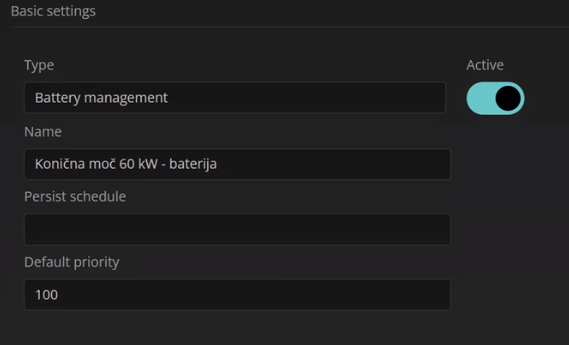

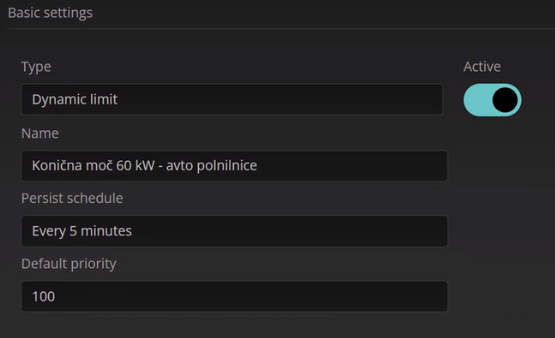

Torej prva strategija skrbi za splošno omejevanje moči v skupni porabi in omejevanje toka – v smislu varovanja. Druga strategija pa omogoča, da namesto zmanjševanje porabe moči avto polnilnicam, rečemo, da želimo, da se energija začne porabljati iz baterije namesto omrežja in tako preprečimo, da presežemo 58kw ali 140A na posamezni fazi.
Druga možnost, ki jo strategija z uporabo baterija ponuja ja, da smo že izklopili vse večje porabnike (avto polnilnice) preko prve strategije, vendar objekt še vedno porablja več skupne moči, kot jo dovolimo. Naj opomnimo, da Reduxi ne upravlja z vsemi napravami, npr. pečica, hladilnik, savna, ki bi skupaj lahko dodale k skupni konični moči in presegle 60kw. Zato lahko vklopimo še baterijo, da ne presežemo 60kw skupne moči ali 140A toka na posamezni fazi.
To lahko storimo za kratek čas, saj po navadi ta konica ne traja dolgo. S tem dosežemo glajenje konične moči in posledično optimizacijo stroškov.
Ko konica pade ali pa je proizvodnje s strani sončne elektrarne več, kot je porabnikov, pa lahko obrnemo smer in ponovno vklopimo avto polnilnice in začnemo polniti baterijo.
|

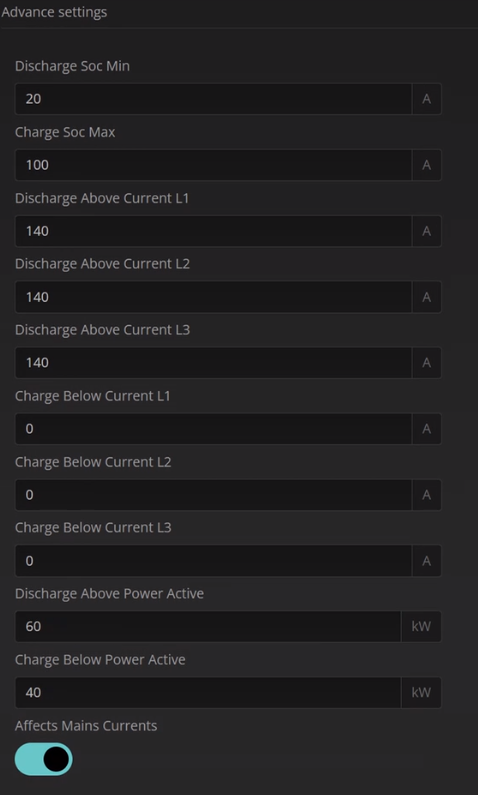

Dischard Soc Min |
Nočemo, da se prazni, če je baterija pod 20% |
|
Charge Soc Max |
Nočemo, da se polni, če je baterija nad 80% |
|
Dischard above Current – L1, L2, L3 |
Če je tok na glavnem vodu nad 140A potem naj baterija pomaga sicer bi prišlo do izpada glavne varovalke |
|
Charge Bellow Current – L1, L2, L3 |
Pogoj za polnjenje baterije je, ko ni porabnikov v hiši ali pa da sončna proizvodnja proizvaja več energije, kot lahko hiša porabi |
|
Dischard Above Power Active |
Začnimo prazniti baterijo, ko je moč večja kot 60KW na glavnem števcu |
|
Charge Bellow Power Active |
Začnimo hraniti baterijo, ko je moč manjša kot 60KW na glavnem števcu - manjša kot 6KW pomeni, da oddajamo v omrežje saj ni toliko lokalnih porabnikov v hiši, da bi porabili vso razpoložljivo energijo oziroma presegli skupno moč/tok na posamezni fazi |
|
Affects Main Currents |
Strategija mora vedeti ali se bo to spremenilo na glavnem števcu ali se ne bo. V našem primeru se bo. |
Strategija omogoča ALI ALI kombinacijo pri Dischard above Current – L1, L2, L3 in Charge Bellow Current – L1, L2, L3.
